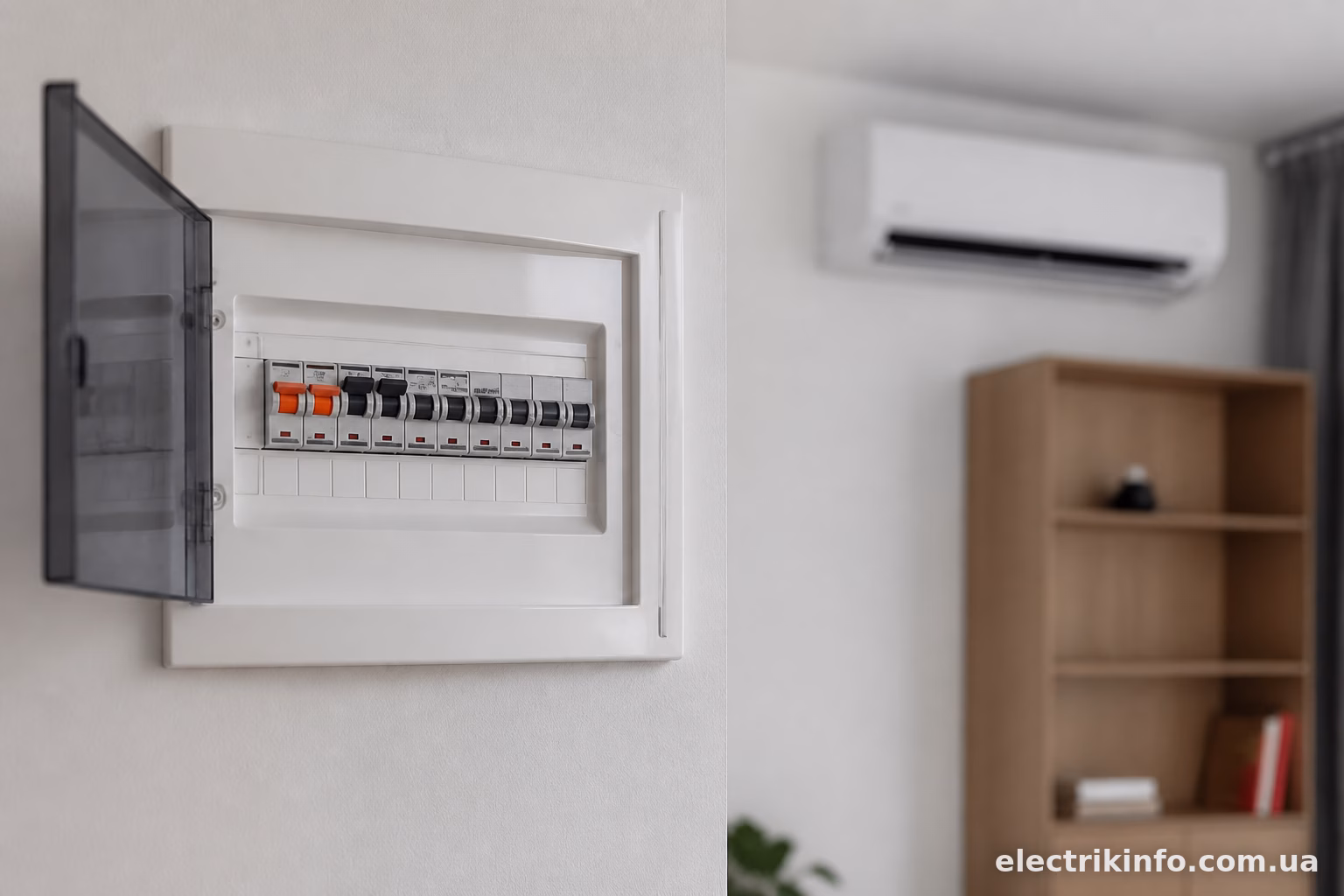

Для більшості побутових кондиціонерів потужністю до 2.5-3.5 кВт (це охоплює майже всі спліт-системи в квартирах) підходить автоматичний вимикач на 16А з характеристикою С. Якщо кондиціонер потужніший, промисловий або мультиспліт на кілька кімнат — тут вже треба рахувати струм окремо, бо 16А може виявитися замало.
Здається, просто взяв автомат на 16А — і питання закрито. Але насправді нюансів вистачає, і якщо проігнорувати їх, автомат буде або постійно вибивати без причини, або взагалі не захистить проводку при короткому замиканні.
Чому не можна брати автомат “на око”
Кондиціонер — це не чайник і не лампочка. У нього є компресор, який при запуску споживає струм у 5-7 разів більший, ніж у робочому режимі. Цей пусковий струм триває долі секунди, але автомат повинен це “пережити” і не відключитися.
Саме тому для кондиціонерів беруть автомати з характеристикою С, а не В. Характеристика В розрахована на побутове навантаження без різких пускових струмів — освітлення, розетки для дрібної техніки. Вона спрацює миттєво навіть на короткочасний стрибок струму при старті компресора, і кондиціонер просто не запуститься, автомат буде клацати щоразу.
Характеристика D теж існує, і іноді її радять для потужних кондиціонерів чи чиллерів з великим пусковим струмом. Але для звичайної домашньої спліт-системи це вже перебір — такий автомат гірше захищає від перевантаження в штатному режимі.

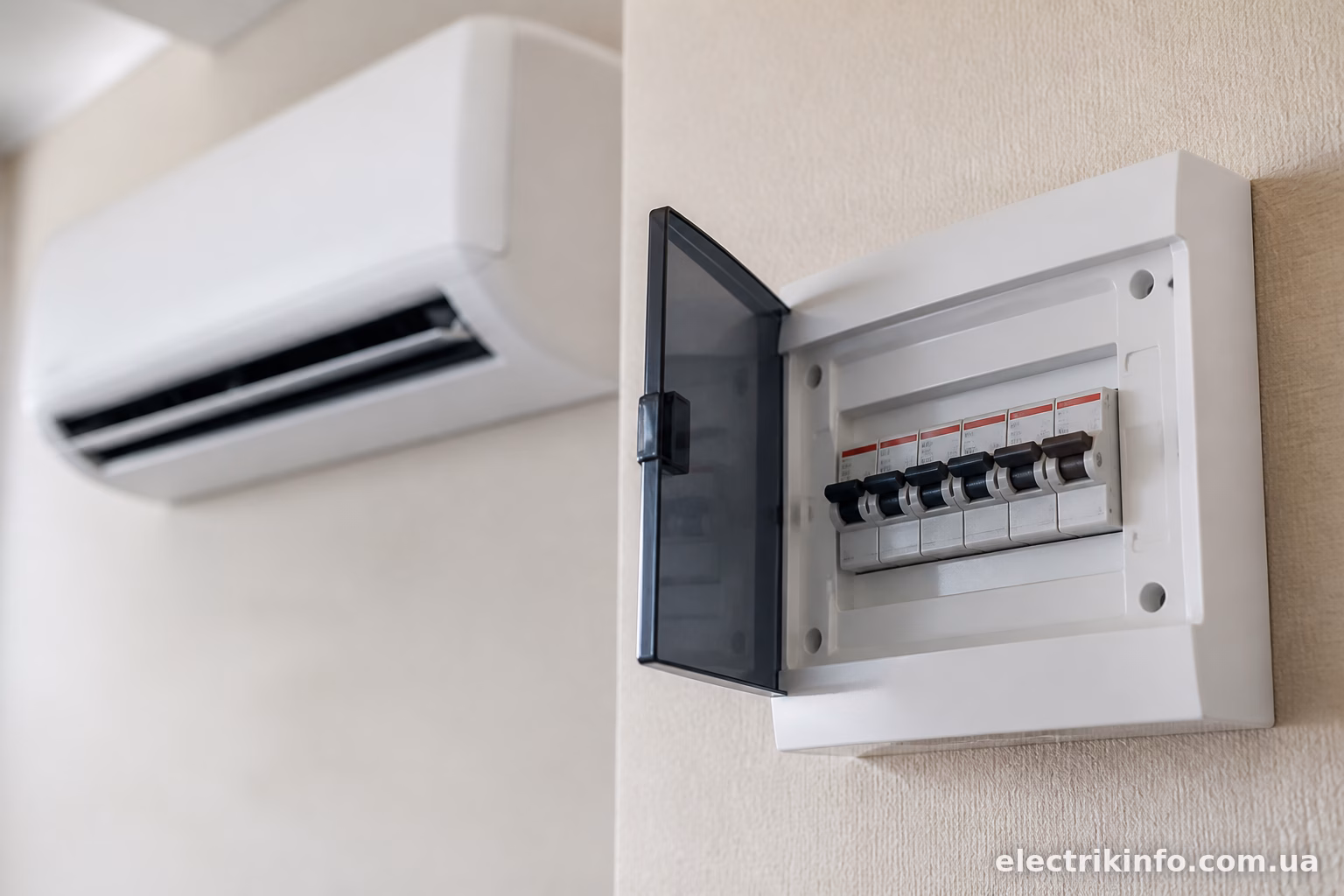

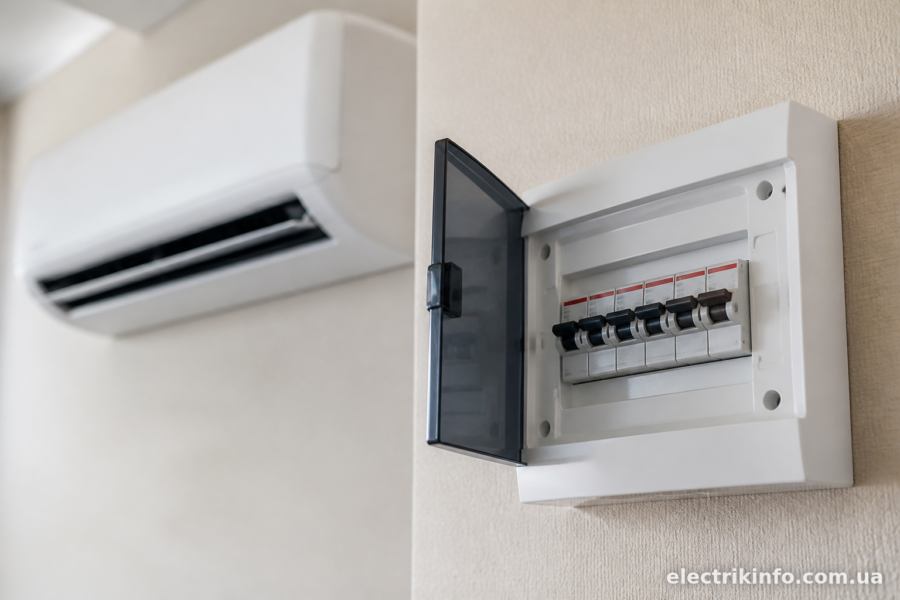

Як розрахувати номінал автомата
Береться потужність кондиціонера в кіловатах, ділиться на напругу мережі (220В для однофазної) і на коефіцієнт потужності (зазвичай 0.8-0.85 для компресорного обладнання). Виходить робочий струм.
Наприклад, кондиціонер на 2.5 кВт:
- 2500 Вт / 220В / 0.85 ≈ 13.4А
До цього значення додають запас — автомат беруть на ступінь вище за найближчий стандартний номінал. У даному випадку це буде 16А.
Для орієнтиру, ось приблизна відповідність потужності кондиціонера і номіналу автомата:
- До 1.5 кВт (7000 BTU) — автомат 10А
- 2-2.5 кВт (9000-12000 BTU) — автомат 16А
- 3-3.5 кВт (14000-16000 BTU) — автомат 16-20А
- 5 кВт і вище — автомат 25А, або й більше, залежно від моделі
Ці цифри орієнтовні. В паспорті кожного кондиціонера виробник вказує номінальний струм і рекомендований номінал захисту — краще звірятися саме з цим документом, а не з таблицями з інтернету. У Daikin і Mitsubishi Electric ці параметри зазвичай прописані чітко на етикетці всередині зовнішнього блоку.
Однофазний чи трифазний автомат
Побутові кондиціонери до 5-7 кВт майже завжди однофазні, працюють від 220В. Тут все просто — ставиться однополюсний або двополюсний автомат (з розривом і фази, і нуля — це рекомендують електрики для більшої безпеки, хоча по нормах вистачає і одного полюса).
Промислові кондиціонери, великі мультиспліт-системи на офіс чи магазин можуть бути трифазними, на 380В. Для них потрібен трифазний автомат — трьохполюсний, з відповідним розрахунком струму вже по трифазній формулі. Тут краще довірити розрахунок електрику, бо помилка обходиться дорожче.

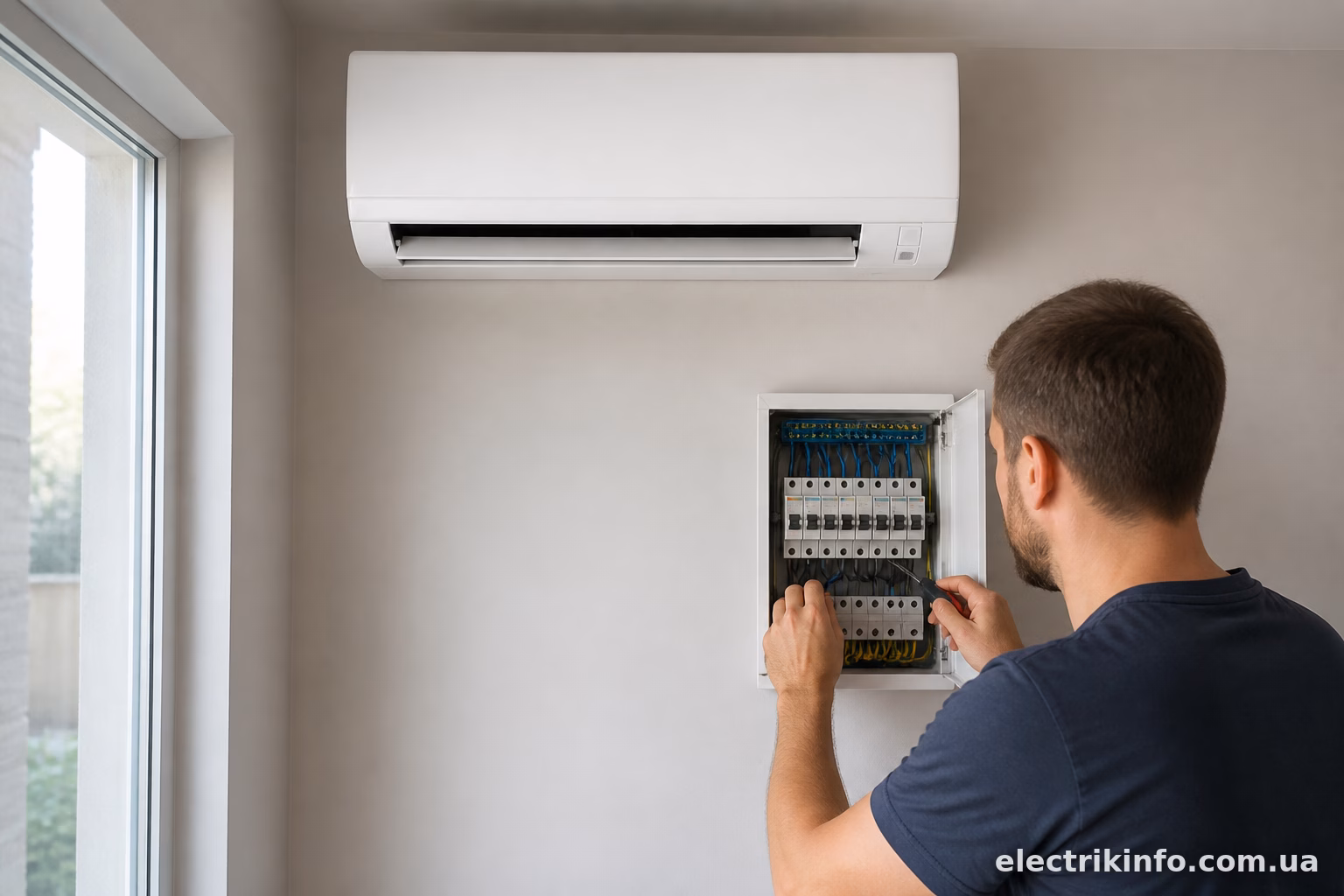

Чи потрібне УЗО або диференціальний автомат
Автомат захищає від короткого замикання і перевантаження. Але не захищає людину від удару струмом при пробої ізоляції на корпус. Для цього ставлять УЗО або диференціальний автомат (це просто автомат і УЗО в одному корпусі).
Для кондиціонера рекомендують УЗО з током витоку 30мА. Це стандартне значення для побутових приладів, які можуть контактувати з вологою — а зовнішній блок кондиціонера якраз під дощем і снігом стоїть постійно.
Важливий момент: звичайне УЗО типу АС не завжди коректно спрацьовує з обладнанням, де є інвертор чи частотний перетворювач (а сучасні інверторні кондиціонери саме такі). Тут можуть виникати струми витоку з постійною складовою, і УЗО типу АС їх просто не бачить. Для інверторних кондиціонерів радять УЗО типу А — воно реагує і на змінні, і на пульсуючі постійні струми витоку.
Якщо ставити диференціальний автомат — беруть модель з тими ж параметрами: 16А, характеристика С, тип А, 30мА.
Окрема лінія для кондиціонера
Кондиціонер варто підключати окремою лінією від щитка, а не через розетку загального призначення разом з іншими приладами. Причина проста — компресор дає навантаження, і якщо на тій же лінії висить ще щось потужне (обігрівач, бойлер), сумарний струм може перевищити номінал автомата навіть у штатному режимі.
Кабель для лінії кондиціонера підбирають під розрахунковий струм з запасом. Для потужності до 2.5 кВт зазвичай достатньо мідного кабелю перерізом 2.5 мм² (ВВГ або ПВС, залежно від способу прокладки). Для потужніших моделей — 4 мм² і більше.

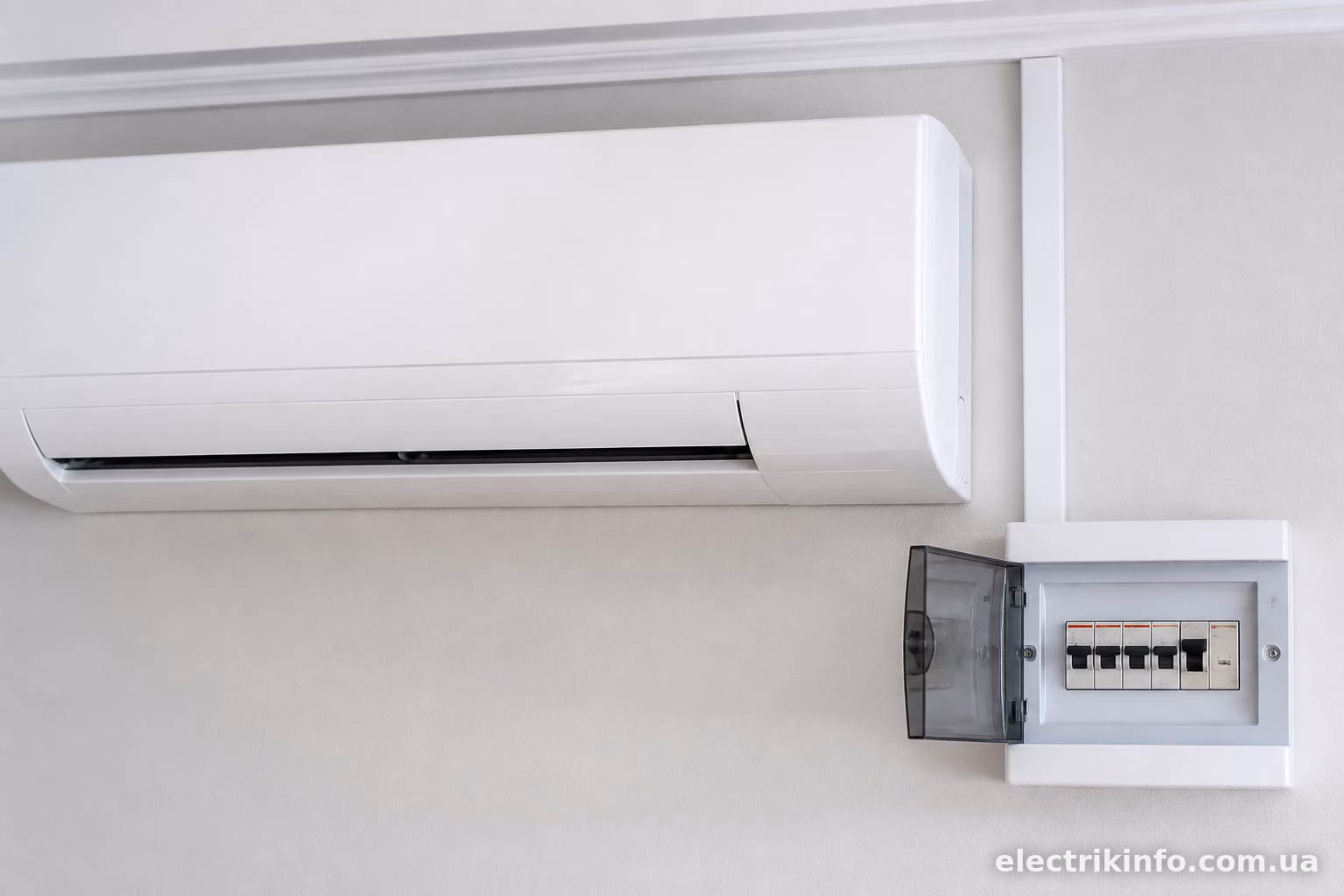

Типові помилки при виборі автомата
Найчастіше зустрічається установка автомата з характеристикою В там, де мав бути С. Результат — постійні спрацювання при запуску компресора, особливо взимку, коли компресору важче стартувати через густе масло в системі.
Друга поширена помилка — занижений номінал. Здається логічним взяти автомат на 10А для економії чи “про запас по безпеці”, але якщо реальний робочий струм кондиціонера 12-13А, автомат буде вибивати регулярно, особливо в спекотні дні, коли компресор працює на повну.
Третя помилка — ігнорування УЗО взагалі. Мовляв, автомат вже стоїть, навіщо ще щось. Але автомат і УЗО вирішують різні задачі, і для зовнішнього блоку, який стоїть на вулиці й контактує з вологою, УЗО — це не розкіш, а питання безпеки.
Ще один момент, який часто упускають — використання старого автомата “який був” без перевірки характеристики і номіналу. Якщо в щитку стоїть автомат на 10А з маркуванням В, залишений ще з часів, коли на цій лінії висіла лампочка — для кондиціонера він просто не підійде, навіть якщо формально струму вистачає.
Що враховувати при виборі виробника автомата
Бренд не змінює фізику розрахунку, але впливає на надійність і точність спрацювання. ABB, Schneider Electric, IEK, Eaton — це виробники, які дають стабільні характеристики без плаваючих значень. Дешеві автомати невідомого походження можуть спрацьовувати не там, де заявлено, або взагалі не спрацьовувати при перевантаженні — а це вже питання пожежної безпеки.
Для кондиціонера, який працює багато годин поспіль у спекотну погоду і несе постійне навантаження на компресор, краще не економити на автоматі. Різниця в ціні між бюджетним і якісним автоматом на 16А зазвичай не перевищує кількох сотень гривень, а ризики при аварійній ситуації незрівнянно вищі.
—
Підбір автомата для кондиціонера — це не про “аби спрацьовував”, а про конкретний розрахунок під потужність і специфіку пускових струмів компресора. Характеристика С, номінал з невеликим запасом за паспортними даними виробника, окрема лінія і бажано УЗО типу А на 30мА — цього набору достатньо для більшості побутових спліт-систем. Для потужного чи трифазного обладнання розрахунок краще довірити електрику, який врахує всі особливості конкретної мережі.
