Бойлер — це прилад, який споживає багато струму й працює з водою одночасно. Тому підключати його через подовжувач або загальну розетку на кухні — погана ідея, навіть якщо здається, що “ну він же не постійно гріє”. Окрема лінія від щита — це не примха електриків, а реальний захист від пожежі та ураження струмом. Розберемося, як зробити все правильно, без зайвих ускладнень.
Чому не можна підключати бойлер до звичайної розетки
Бойлер на 80-100 літрів споживає в середньому 1,5-2 кВт, а деякі моделі — і всі 3 кВт. Якщо порахувати струм: 2000 Вт / 220 В ≈ 9А, для 3 кВт вже майже 14А. Звичайна побутова розетка й проводка 1,5 мм² розраховані на менше навантаження, особливо якщо на тій же лінії ще й мікрохвильовка, чайник чи праска.
Постійне навантаження на межі можливостей проводки — це нагрів контактів, оплавлення ізоляції, а в гіршому випадку — займання. Додайте вологе приміщення (ванну кімнату) — і ризик короткого замикання зростає в рази.
Тому норма — окрема лінія від електрощита, зі своїм автоматом і УЗО (або дифавтоматом), розрахована саме під потужність бойлера з запасом.

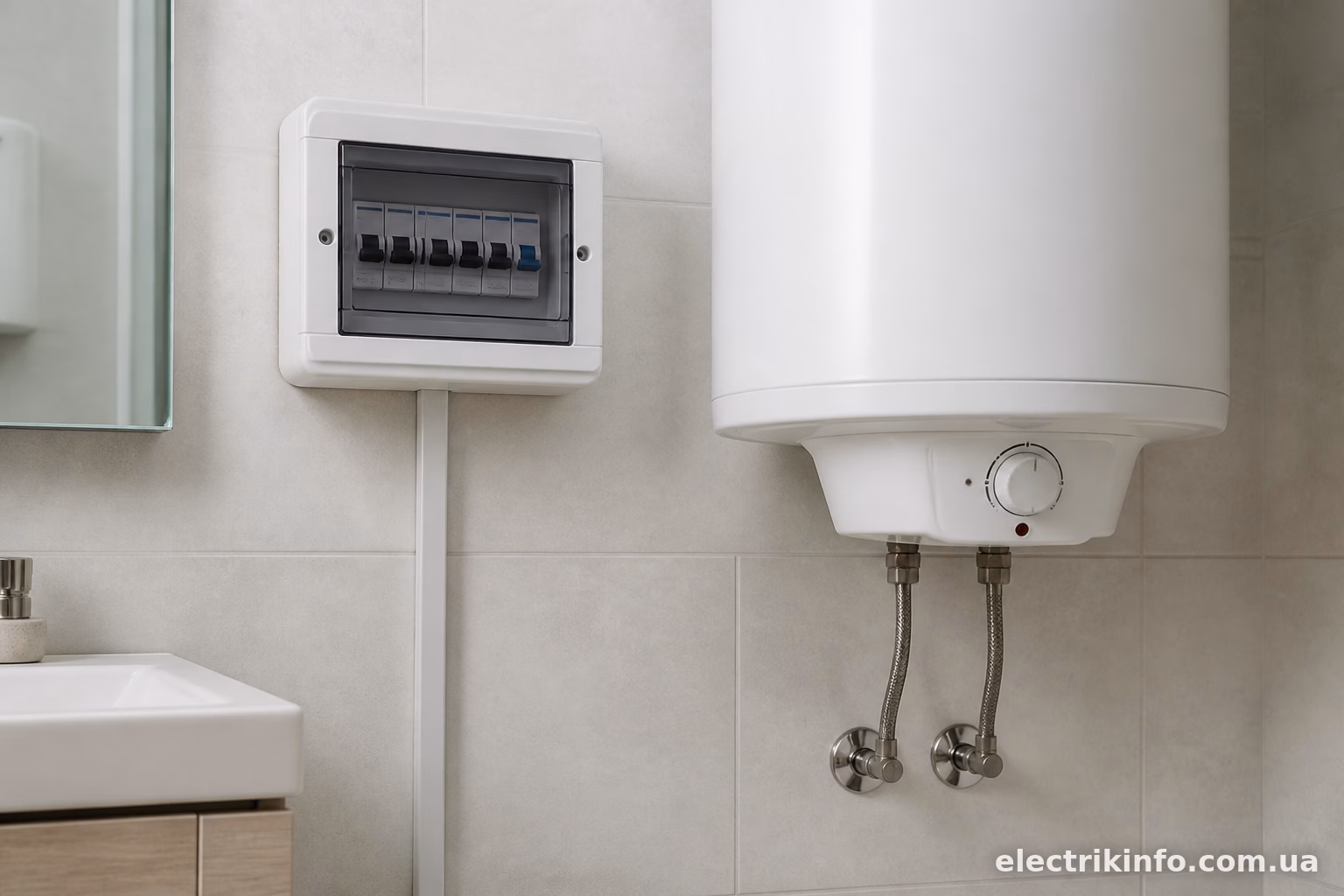

Який кабель використовувати
Тут все залежить від потужності приладу.
Для бойлерів до 2 кВт достатньо кабелю перетином 2,5 мм² (мідь). Для потужніших моделей, 2,5-3,5 кВт, краще брати 4 мм², хоча багато електриків і на 3 кВт спокійно ставлять 2,5 мм² — запасу вистачає, автомат все одно відпрацює раніше, ніж кабель перегріється.
Марка кабелю — ВВГнг-LS або NYM. Обидва підходять для прокладки в стіні, обидва не поширюють горіння. Для ванної кімнати це особливо важливо — там і так підвищена пожежна небезпека через вологість.
Кабель обов’язково має бути трижильним: фаза, нуль, заземлення. Двожильний варіант (без “землі”) для бойлера — це вже порушення норм, навіть якщо старий бойлер якось працював без заземлення роками. Сучасні ТЕНи та корпуси приладів мають металеві частини, які при пробої ізоляції можуть опинитися під напругою. Заземлення в такому випадку — це те, що рятує життя.
Автомат: який номінал ставити
Для лінії бойлера зазвичай ставлять автоматичний вимикач на 16А, характеристика С. Цього вистачає для приладів до 3 кВт з запасом.
Якщо бойлер потужніший (наприклад, проточний водонагрівач на 5-8 кВт — це вже інша історія, там і кабель товщий, і автомат на 25-32А), розрахунок треба робити окремо під конкретну модель.
Простий орієнтир:
- до 2 кВт — автомат 10А, кабель 2,5 мм²
- 2-3,5 кВт — автомат 16А, кабель 2,5-4 мм²
- вище 3,5 кВт — автомат 20-25А, кабель 4-6 мм²
Головне правило: номінал автомата має бути менший за максимально допустимий струм кабелю, а не навпаки. Якщо поставити автомат на 25А на кабель 2,5 мм², проводка може перегрітися задовго до того, як автомат відключить лінію.
УЗО чи дифавтомат — що краще для бойлера
Ванна кімната — зона підвищеної небезпеки, тому просто автомата тут недостатньо. Потрібен пристрій, що реагує на витік струму — УЗО або диференціальний автомат (він же поєднує в собі і автомат, і УЗО в одному корпусі).
Для бойлера підходить УЗО з номіналом струму витоку 10 мА або 30 мА. Класично для ванних кімнат рекомендують саме 10 мА — це більш чутливе спрацювання, воно краще захищає людину від ураження струмом у вологому приміщенні.
Схема простого підключення: автомат → УЗО (або одразу дифавтомат) → кабель → бойлер. Якщо ставите окремі автомат і УЗО, то автомат йде першим по фазі, перед УЗО, а не навпаки.
Дифавтомат зручніший тим, що займає менше місця в щиті і простіший у монтажі — один пристрій замість двох. Мінус — якщо він виходить з ладу, доводиться міняти весь блок, а не окрему складову.
Як прокласти кабель від щита до бойлера
Тут два варіанти: приховано в стіні (штроба) або відкрито в кабель-каналі.
Прихована проводка виглядає естетичніше, але потребує штробіння стіни, а це пил, шум і ремонт після. Відкрита прокладка в кабель-каналі — простіше і швидше, особливо якщо ремонт вже зроблений і штробити стіни не хочеться.
Кабель від щита краще вести найкоротшим шляхом, уникаючи різких згинів. Якщо лінія проходить через кілька приміщень (наприклад, щит на кухні, а бойлер у ванній), варто заздалегідь продумати маршрут — через коридор, під стелею або по підлозі, залежно від того, який етап ремонту.
У вологих приміщеннях кабель-канал і розподільні коробки повинні мати відповідний ступінь захисту — IP44 як мінімум, а краще IP54, якщо це близько до душової кабіни чи ванни.

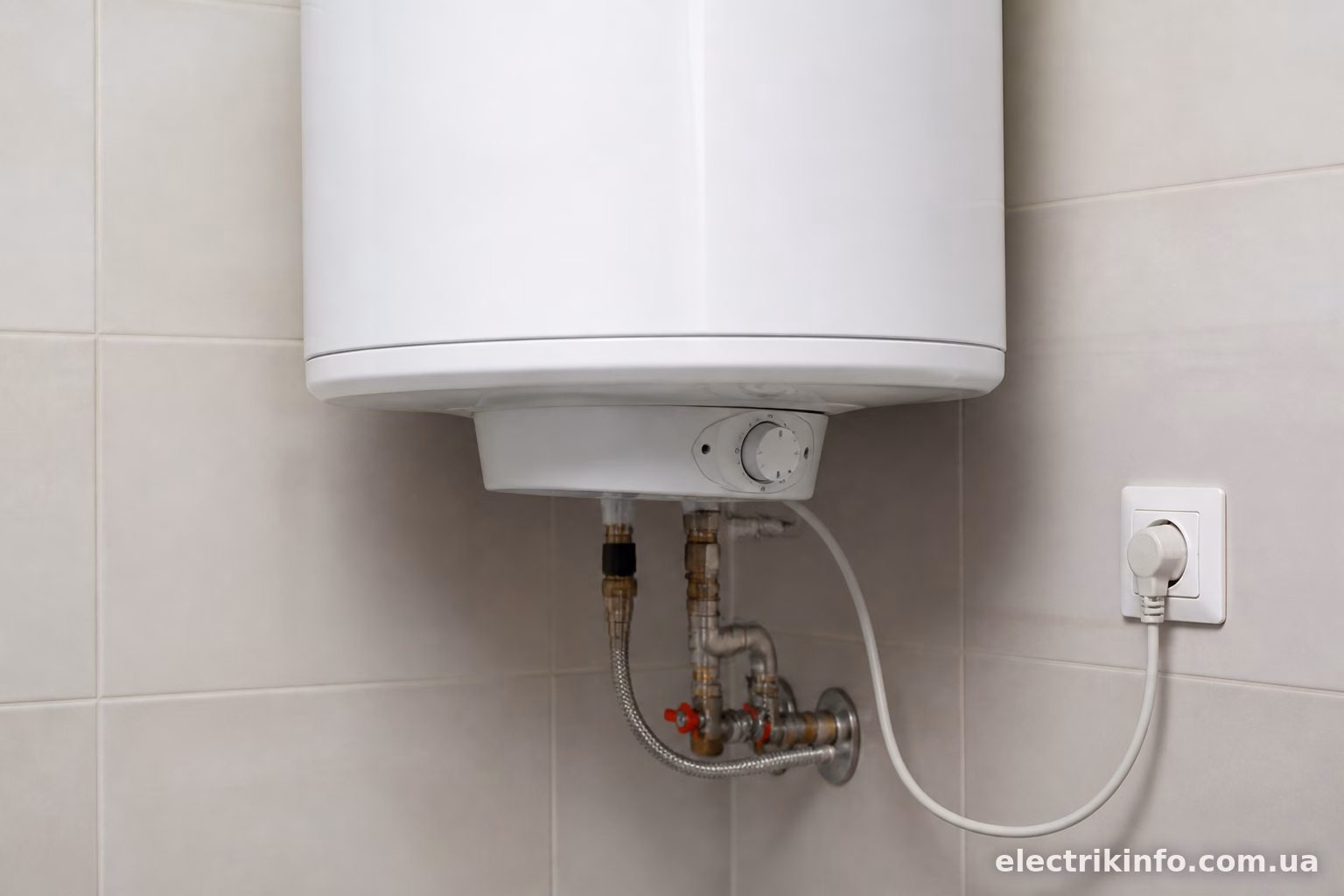

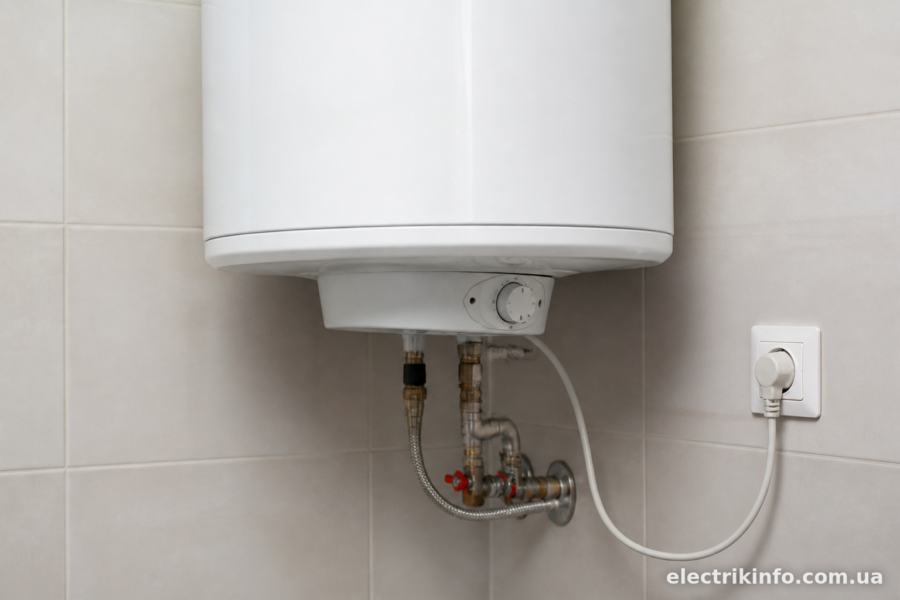

Розетка чи пряме підключення
Тут є два підходи.
Перший — встановити спеціальну вологозахищену розетку (IP44) з заземлюючим контактом, і підключати бойлер через вилку. Плюс такого варіанту — можна легко відключити прилад для обслуговування чи заміни, не лізучи в щит.
Другий — підключити кабель напряму до клемної колодки бойлера, без розетки. Це трохи надійніше з точки зору контакту (розетки з часом можуть підгоряти при постійному навантаженні), але менш зручно в обслуговуванні.
На практиці більшість електриків рекомендують розетку — це компроміс між зручністю і безпекою. Головне — брати якісну розетку відомого виробника (Schneider Electric, Legrand, ABB), а не найдешевший варіант з ринку, який через рік почне люфтити і грітися.
Розетку розміщують на відстані не менше 60 см від ванни чи душової кабіни — це вимога норм з електробезпеки у вологих зонах.
Типові помилки при монтажі лінії для бойлера
Деякі речі, які часто роблять неправильно навіть досвідчені майстри-самоучки:
Використовують кабель без заземлюючої жили, бо “старий бойлер стільки років працював і нічого”. Це не аргумент, а везіння, яке рано чи пізно закінчується.
Ставлять автомат без УЗО, економлячи на “зайвій деталі”. У вологому приміщенні це критична економія не в тому місці.
Беруть занадто тонкий кабель, орієнтуючись на потужність бойлера “на коробці”, а не з запасом. Бойлер може мати режим прискореного нагріву, який споживає більше заявленого номіналу.
Кладуть кабель без кабель-каналу просто під штукатурку без гофри чи труби — при подальшому ремонті великий ризик пошкодити лінію цвяхом чи свердлом.
Не позначають лінію в щиті. Через рік-два власник забуває, який автомат за що відповідає, і в разі проблеми доводиться відключати все навмання.
Підсумок
Окрема лінія для бойлера — це не складно, якщо розуміти базові принципи: правильний перетин кабелю під потужність приладу, автомат з відповідним номіналом, обов’язкове УЗО або дифавтомат для вологого приміщення, і заземлення без компромісів. Витрати на матеріали невеликі порівняно з ціною самого бойлера, а безпека і довговічність проводки того варті. Якщо є сумніви у власних силах — краще залучити електрика хоча б для перевірки схеми перед тим, як зашивати стіни чи закривати кабель-канали.
