Електропроводка — це не той момент, де варто економити чи покладатися на “майстра з району, який колись щось робив”. Помилки в проводці коштують дорого: від постійних вибитих автоматів до пожежі. Розберемо весь процес по кроках — так, як його реально роблять електрики, а не як пишуть у застарілих підручниках.
З чого починати: проєкт і розрахунок навантаження
Перш ніж купувати кабель, треба зрозуміти, скільки потужності буде споживати квартира. Складіть список: плита, бойлер, кондиціонер, пральна машина, мікрохвильовка, освітлення. Сумарна потужність визначає переріз вводного кабелю і номінал головного автомата.
Для типової квартири 60-80 м² з електроплитою достатньо вводного автомата на 40-50А. Якщо стоїть газова плита, а електрики менше — вистачить і 25-32А. Тут важливо не перестрахуватися і не поставити занадто малий номінал, бо тоді автомат буде вибивати при одночасній роботі чайника і бойлера.
Одразу продумайте розбивку на групи. Це не забаганка електриків, а практична необхідність:
- окрема лінія на кухню (плита, духовка);
- окрема лінія на розетки кухні (холодильник, мікрохвильовка, посудомийка);
- лінія на бойлер чи проточний водонагрівач;
- лінія на кондиціонер;
- освітлення окремо для кожної кімнати або хоча б для всієї квартири;
- розетки в житлових кімнатах;
- санвузол — окрема група через УЗО.
Чим більше груп, тим зручніше експлуатувати проводку. Якщо вибило автомат у ванній — світло в кімнатах не гасне. Дрібниця, а нерви береже.
Який кабель вибрати
Для стаціонарної проводки в квартирах використовують мідний кабель ВВГнг-LS. Алюміній давно не застосовують — він окислюється в місцях з’єднань, контакти слабшають, і саме тому в старих будинках проводка так часто горіла.
Перерізи підбирають під навантаження:
- освітлення — 1,5 мм² (ВВГнг-LS 3х1,5);
- розетки в кімнатах — 2,5 мм²;
- потужна техніка (бойлер, кондиціонер) — 2,5-4 мм² залежно від потужності;
- плита електрична — від 4 до 6 мм², дивлячись на потужність конфорок.
Не варто тягнути всюди 2,5 мм² “про запас” — це і дорожче, і незручно з монтажем в підрозетниках, де і так тісно. З іншого боку, ставити 1,5 мм² на розетки — погана ідея, бо будь-який потужний прилад типу праски чи фена швидко покаже слабке місце.
Автомати та УЗО: що і куди ставити
На кожну групу — свій автоматичний вимикач. Номінал підбирають під переріз кабелю і навантаження:
- освітлення (1,5 мм²) — автомат 10А;
- розетки (2,5 мм²) — автомат 16А;
- потужна техніка (2,5-4 мм²) — 20-25А;
- плита — 32А або більше, залежно від моделі.
УЗО ставлять на групи, де є ризик контакту з водою — ванна, кухня, балкон з розетками для зовнішнього використання. Номінал витоку зазвичай 30мА для звичайних груп. Для окремих ліній, де підключена одна потужна одиниця техніки (наприклад, бойлер), часто ставлять диференціальний автомат — це УЗО і автомат в одному корпусі, економить місце в щиті.
Реле напруги — окрема тема, але згадати варто. В багатьох будинках, особливо старих, трапляються стрибки напруги через аварії на підстанції чи криву роботу сусідів зі старою проводкою. Реле напруги ставлять після вводного автомата — воно відключає живлення квартири, якщо напруга виходить за встановлені межі. Коштує недорого, а техніку рятує реально.
Розподільний щит: компонування
Щит підбирають з запасом модулів — мінімум на 20% більше, ніж потрібно зараз. Через рік-два завжди з’являється бажання додати ще одну групу чи розетку на балконі, і краще, щоб місце в щиті було.
Типова компоновка знизу вгору:
- вводний автомат;
- реле напруги (за бажанням);
- лічильник (якщо він в квартирному щиті, а не на сходовій клітці);
- УЗО або диффавтомати на групи з водою;
- автомати на решту груп.
Шини N і PE розводять окремо, ніколи не з’єднуючи їх у квартирному щиті — це робиться на вводі в будинок або на етапі проєктування електропостачання будинку. Плутанина з нулем і землею — одна з найчастіших причин, чому УЗО спрацьовує без видимої причини.
Способи прокладки кабелю

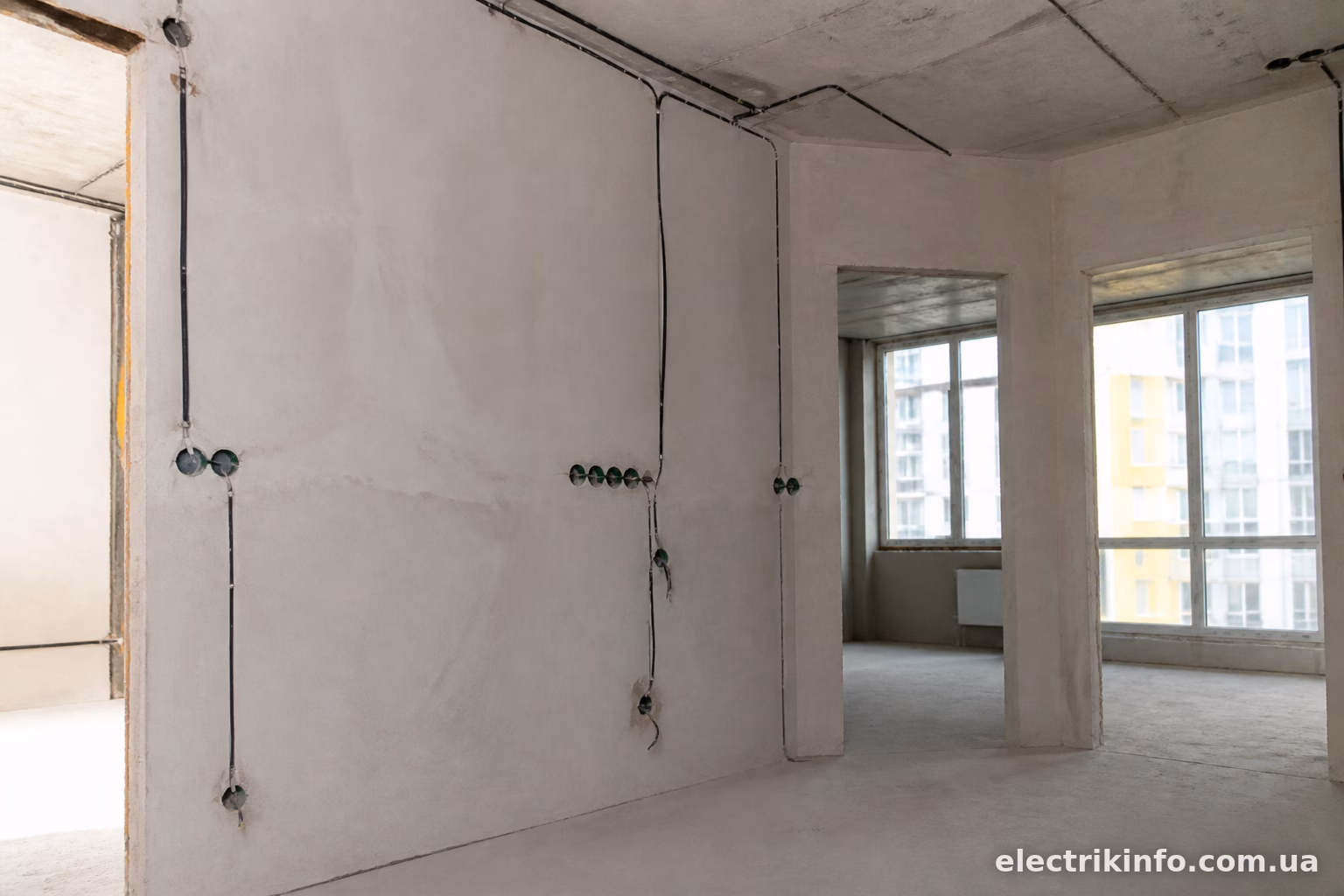

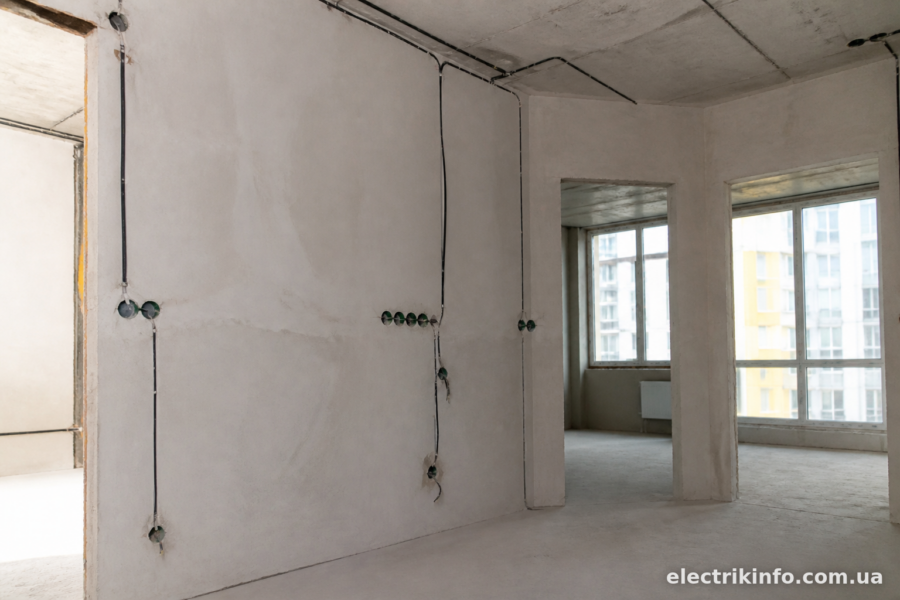

У квартирі кабель ховають в стіни під штукатурку — це найпоширеніший варіант при капітальному ремонті. Штроблять канали перфоратором або штроборізом, кладуть кабель, фіксують алебастром чи спеціальними скобами, потім штукатурять.

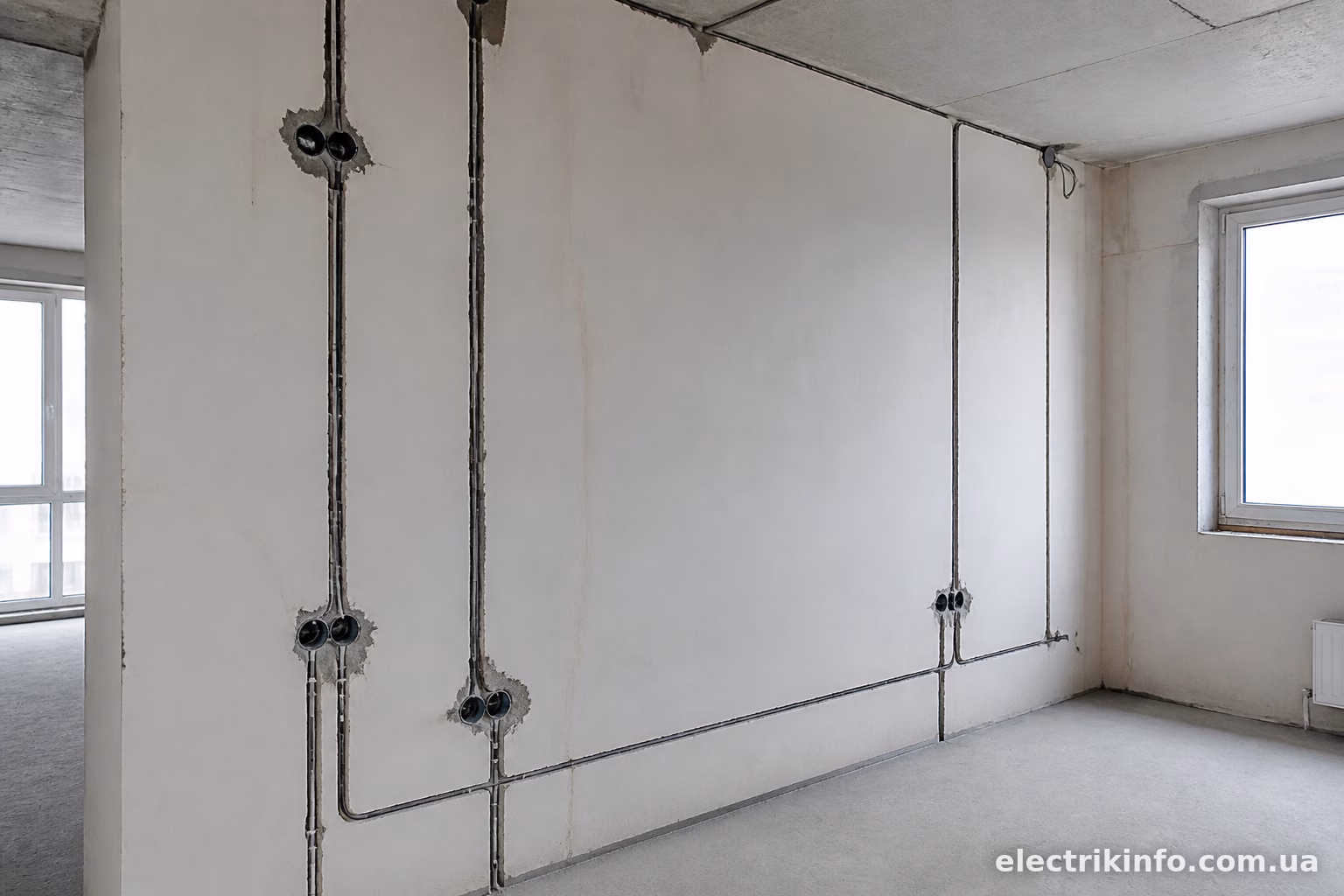

Правило прокладки: тільки строго горизонтально або вертикально, ніяких діагоналей. Горизонтальні лінії йдуть на відстані 15-20 см від стелі або підлоги, вертикальні — від розеток і вимикачів до розподільної коробки. Це не примха, а практична річ — через кілька років, коли захочеться повісити картину чи полицю, дриль не потрапить у кабель, якщо знати цю логіку розташування.
Якщо ремонт косметичний і штробити стіни немає можливості — використовують кабель-канали чи гофру під плінтусом. Виглядає не так естетично, зате швидко і без пилу.
У новобудовах з монолітними стінами іноді кабель кладуть у гофрованій трубі прямо в стяжку підлоги — це дозволяє потім за потреби витягнути і замінити провід без довбання стін.
Розетки і вимикачі: де і скільки
Тут головна помилка — економія на кількості точок. Практика показує: скільки розеток не постав, за пару років все одно бракує. У кухні мінімум 4-6 розеток тільки під побутову техніку, не рахуючи плити і духовки. У вітальні — біля дивана, біля телевізора, у зоні робочого столу.

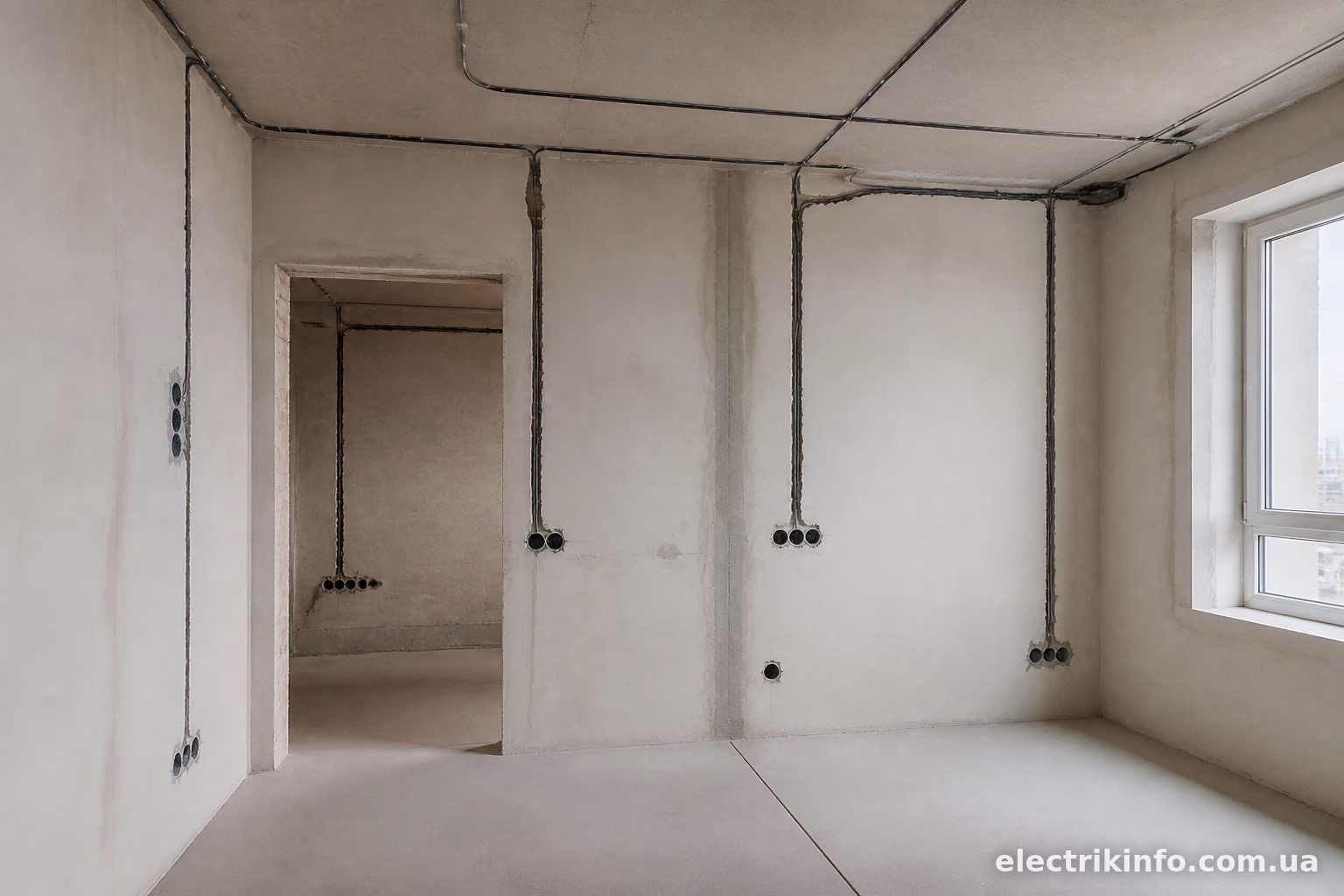

Висота монтажу за стандартом — розетки на 30 см від підлоги, вимикачі на 90 см. Але це не догма: на кухні над стільницею розетки роблять вище, на рівні фартуха, щоб зручно було підключати блендер чи чайник, не нахиляючись.
Вимикачі ставлять з боку дверної ручки, щоб заходячи в кімнату, рука одразу тягнулась до вимикача, а не впиралась у двері. Дрібниця, яку часто ігнорують, а потім жаліють.
Типові помилки при монтажі проводки
Скручування проводів замість клемних колодок чи опресовки гільзами — класика, яка досі трапляється. Скрутка з часом слабшає, контакт гріється, ізоляція плавиться. Використовуйте клеми Wago або опресовку — це і швидше, і надійніше.
З’єднання кабелів роблять тільки в розподільних коробках, а не десь у стіні “напряму”. Якщо з’єднання сховане в стіні без коробки — при пошуку несправності доведеться довбати всю стіну.
Ще одна поширена проблема — відсутність запасу довжини кабелю в підрозетниках. Коли провід обрізаний впритул, будь-яке підключення розетки перетворюється на квест. Залишайте 10-15 см запасу з кожного боку.
І окремо про суміщення груп без логіки — коли світло в спальні і розетки на кухні сидять на одному автоматі. Це незручно і небезпечно: перевантаження на кухні вирубає світло там, де воно взагалі не мало відношення до проблеми.
Коротко про головне
Правильна проводка в квартирі — це продуманий проєкт з розбивкою на групи, правильно підібраний переріз кабелю під кожне навантаження, автомати і УЗО з відповідними номіналами, і акуратний монтаж без скруток та заощаджень на дрібницях. Витрати на якісні матеріали і грамотний монтаж окупаються тим, що про проводку можна забути на 25-30 років — вона просто працює, не створюючи проблем.
