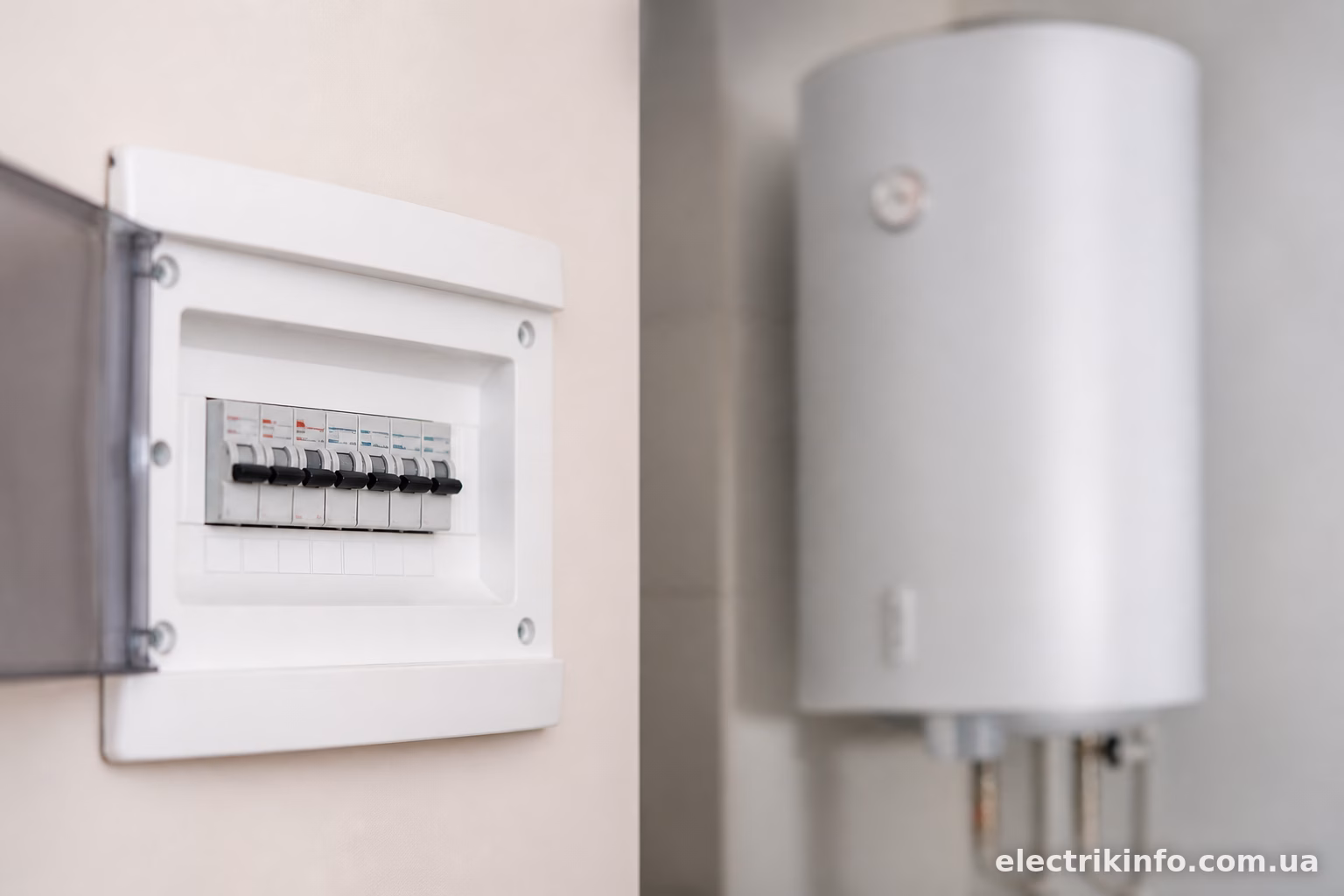

Який автомат потрібен для бойлера

Для звичайного побутового бойлера потужністю до 2 кВт ставлять автомат на 16А. Якщо потужність вища — 2,5-3 кВт — знадобиться 20А або навіть 25А. Це базове правило, яке варто запам’ятати одразу, а далі вже розберемося, звідки ці цифри беруться і чому іноді доводиться відступати від стандарту.

Бойлер — це не той прилад, з яким можна експериментувати навмання. Струм там немаленький, а працює він годинами, іноді безперервно нагріваючи воду. Автомат, підібраний “на око”, або спрацьовує щохвилини, дратуючи всю сім’ю, або взагалі не захищає проводку і врешті призводить до оплавлення контактів у розетці.

Як розрахувати номінал автомата за потужністю

Формула проста: I = P / U, де P — потужність приладу у ватах, U — напруга мережі (у нас це 220В).

Візьмемо типовий бойлер на 2000 Вт: 2000 / 220 = 9,1А. Начебто автомата на 10А має вистачити з головою. Але на практиці так не роблять — беруть номінал із запасом, бо в момент нагріву ТЕНа стрибки струму цілком реальні, та й провідність кабелю з часом трохи погіршується через окислення контактів.

Ось приблизний список для орієнтиру:

бойлер 1,5 кВт — автомат 10А (хоча частіше все одно ставлять 16А для запасу)
бойлер 2 кВт — автомат 16А
бойлер 2,5 кВт — автомат 16-20А
бойлер 3 кВт — автомат 20А
бойлер 3,5-4 кВт — автомат 25А
потужні проточні водонагрівачі 5-6 кВт — автомат 32А, і тут вже краще консультуватись з електриком, бо йде мова про трифазне підключення

Найпоширеніший варіант у квартирах — бойлер на 80-100 літрів потужністю 1,5-2 кВт. Для нього 16А підходить майже завжди.

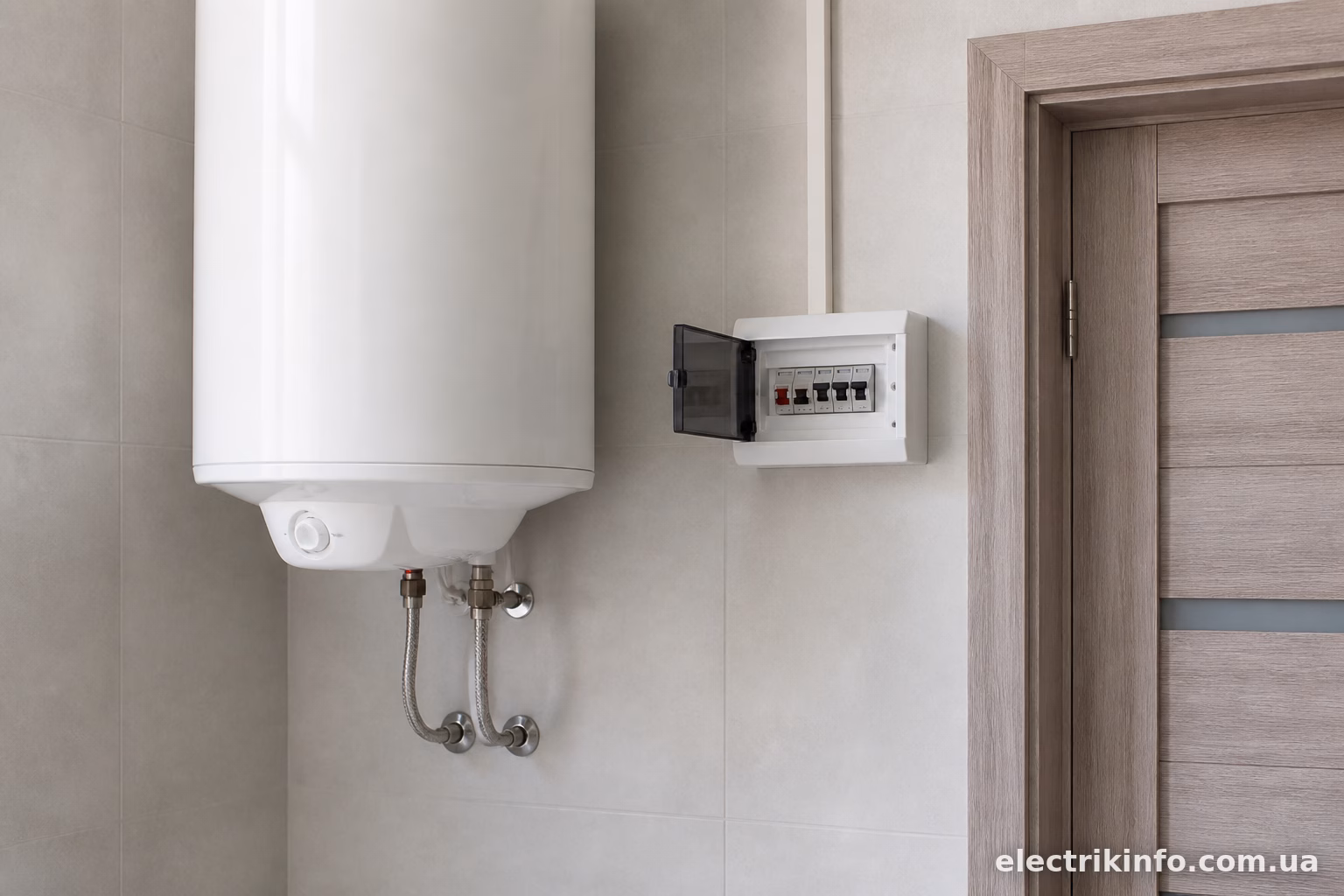

Характеристика автомата: B чи C

Тут часто плутають, і дарма. Літера перед цифрою номіналу (B16, C16) вказує на характеристику розчеплення — тобто наскільки швидко автомат вимикається при перевантаженні.

Для бойлера підходить характеристика C. Чому не B? Бо характеристика B розрахована на суто активне навантаження без пускових струмів, а ТЕН при включенні дає невеликий стрибок споживання. Автомат типу B в такому випадку може відключатись без реальної причини, просто через короткочасний піковий струм.

C16 або C20 — це стандартний вибір для бойлера, і саме такі автомати найчастіше стоять у магазинах на полицях з відповідним написом “для водонагрівача”.

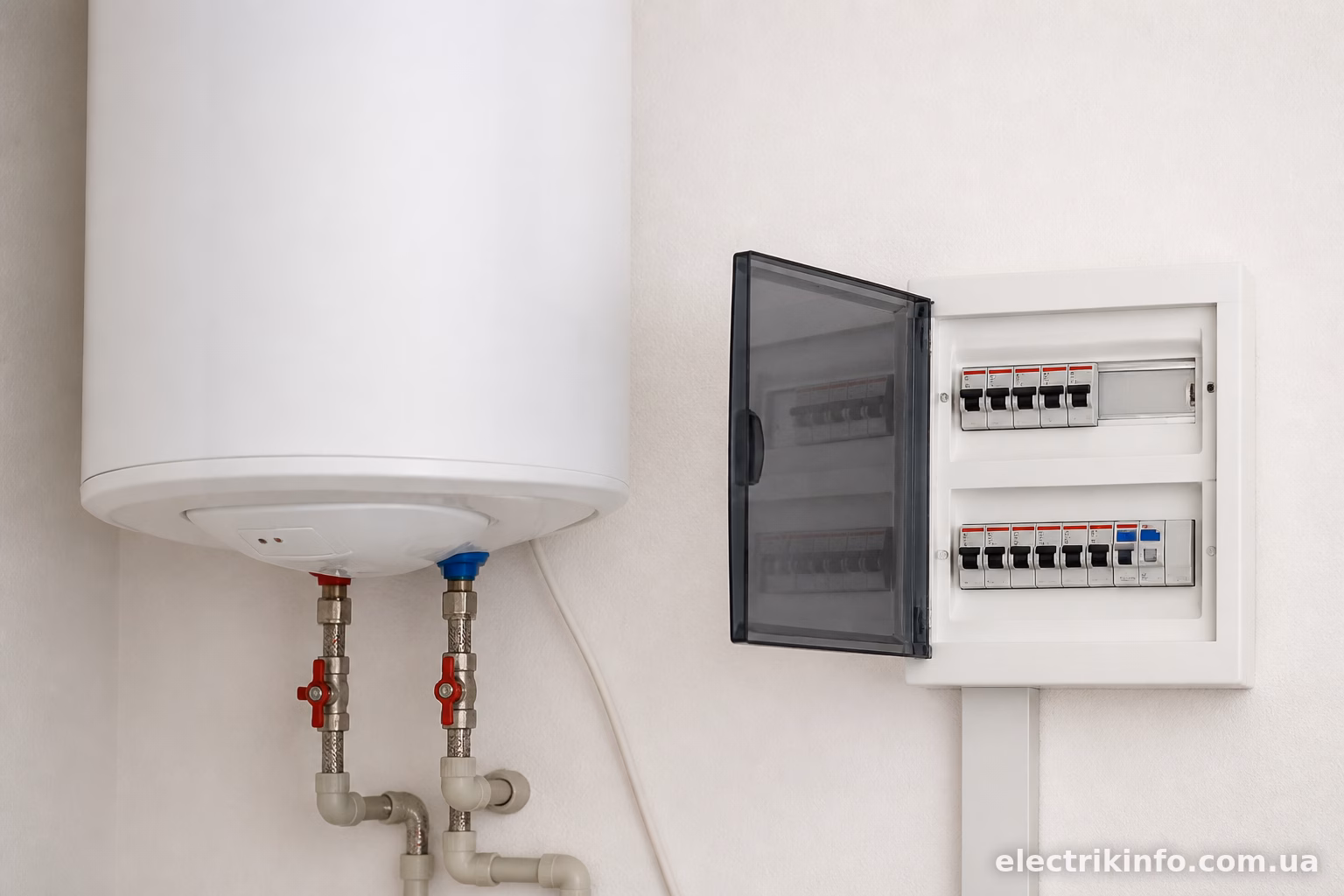

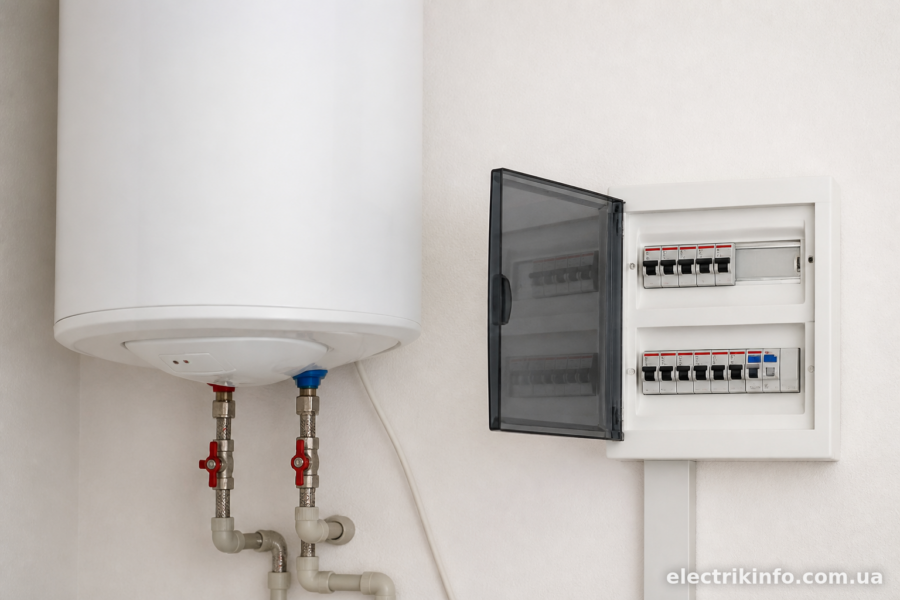

Чи потрібне УЗО або диференціальний автомат

Окремо про захист від струму витоку. Бойлер — прилад, що контактує з водою, і ризик пробою на корпус там вищий, ніж у звичайної розетки для телевізора. Тому ставити просто автомат без додаткового захисту — це ризикована економія.

Є два варіанти рішення:

Перший — автоматичний вимикач плюс окреме УЗО на 30мА. Комбінація класична, недорога, і за потреби кожен елемент можна замінити окремо, якщо він вийде з ладу.

Другий — диференціальний автомат (дифавтомат), який поєднує в собі функції автомата і УЗО в одному корпусі. Займає менше місця в щитку, монтаж швидший, але при поломці міняти доводиться весь пристрій цілком.

Для бойлера на 2 кВт цілком підійде дифавтомат C16 з витоком 30мА. Якщо потужність вища, відповідно піднімаєте номінал.

Дехто ставить УЗО з витоком 10мА для більшої чутливості, особливо якщо в будинку є маленькі діти або старенька проводка з підвищеним ризиком витоку. Це не обов’язково, але допустимо.

Переріз кабелю під автомат

Автомат сам по собі — це лише половина справи. Якщо провід тонкий, а автомат розрахований на великий струм, захист втрачає сенс: кабель почне грітися задовго до того, як автомат відреагує.

Для бойлера типової потужності (1,5-2 кВт) достатньо мідного кабелю перерізом 2,5 мм². Це стандарт, який покриває струм до 16-20А з запасом.

Якщо бойлер потужніший, від 3 кВт і вище, варто брати кабель 4 мм². На потужні проточні водонагрівачі (5-6 кВт) кладуть 6 мм², а іноді навіть більше — залежить від довжини траси та умов прокладки.

Окремо скажу про сам провід до бойлера від розподільної коробки. Часто буває, що основна проводка в квартирі виконана кабелем 2,5 мм², а до бойлера тягнуть окрему лінію — це правильний підхід. Змішувати навантаження бойлера з іншими розетками на одній лінії небажано, бо тоді при одночасному включенні кількох потужних приладів автомат буде вибивати регулярно.

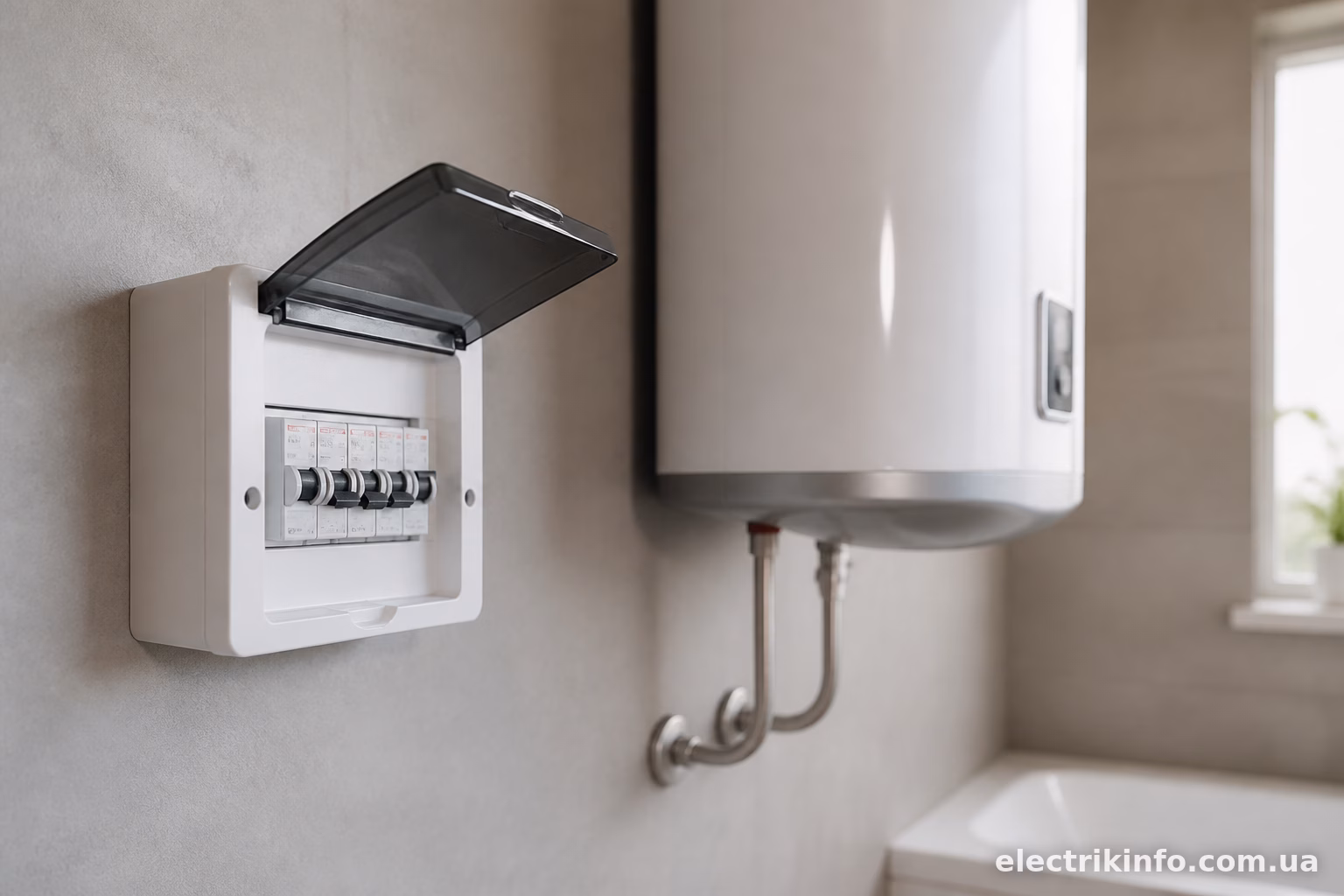

Типові помилки при виборі автомата для бойлера

Найчастіша помилка — ставлять автомат “який був під рукою”, часто на 10А або навіть менше. Результат — постійні відключення при кожному запуску нагріву.

Друга помилка — навпаки, ставлять автомат із завищеним номіналом, думаючи “чим більше, тим надійніше”. Насправді це небезпечно: якщо номінал автомата суттєво перевищує допустиму навантаженість кабелю, при короткому замиканні або перегріві проводки автомат може просто не встигнути спрацювати вчасно.

Третя типова ситуація — підключення бойлера через звичайну розетку в загальний ланцюг з кухонною технікою. Мікрохвильовка, чайник, бойлер — і все це на одному автоматі 16А. Формально сумарний струм може вкладатись у ліміт, але фактично при одночасній роботі кількох приладів автомат буде відключатись, і доведеться щоразу бігти до щитка.

Ще один момент — забувають про УЗО взагалі, вважаючи, що автомата достатньо. Автомат захищає від перевантаження і короткого замикання, але не реагує на витік струму на корпус приладу. Для бойлера, який стоїть у вологому приміщенні (ванна кімната, санвузол), це критично важливий момент безпеки.

Приклад підбору для конкретної моделі

Візьмемо популярний бойлер Ariston ABS PRO R 80V потужністю 1,5 кВт. Розрахунок: 1500 / 220 = 6,8А. Береться автомат C16 з запасом, кабель 2,5 мм², УЗО 30мА окремо або дифавтомат.

Або інший приклад — Electrolux EWH 100 потужністю 2 кВт. Тут вже краще брати C16-C20 в залежності від довжини лінії та стану проводки в будинку. Якщо кабель довгий (більше 15-20 метрів), варто закласти трохи більший запас по номіналу, бо падіння напруги на довгій трасі теж впливає на роботу захисту.

Для потужних проточних водонагрівачів типу Electrolux Smartfix 2.0 (5,5 кВт) підключення часто йде через трифазну мережу, і там вже автомат підбирається інакше — на кожну фазу окремо, з урахуванням загального розподілу навантаження в щитку.

Автомат для бойлера — це не той елемент, на якому варто економити чи вибирати “приблизно”. Правильний підбір номіналу, характеристики розчеплення, окремого захисту від витоку струму та відповідного перерізу кабелю разом дають систему, яка працює роками без несподіванок. А неправильний підбір рано чи пізно дасть про себе знати — або постійними спрацюваннями автомата, або, що гірше, перегрітою проводкою за стіною, яку ви побачите тільки коли вже буде пізно.
