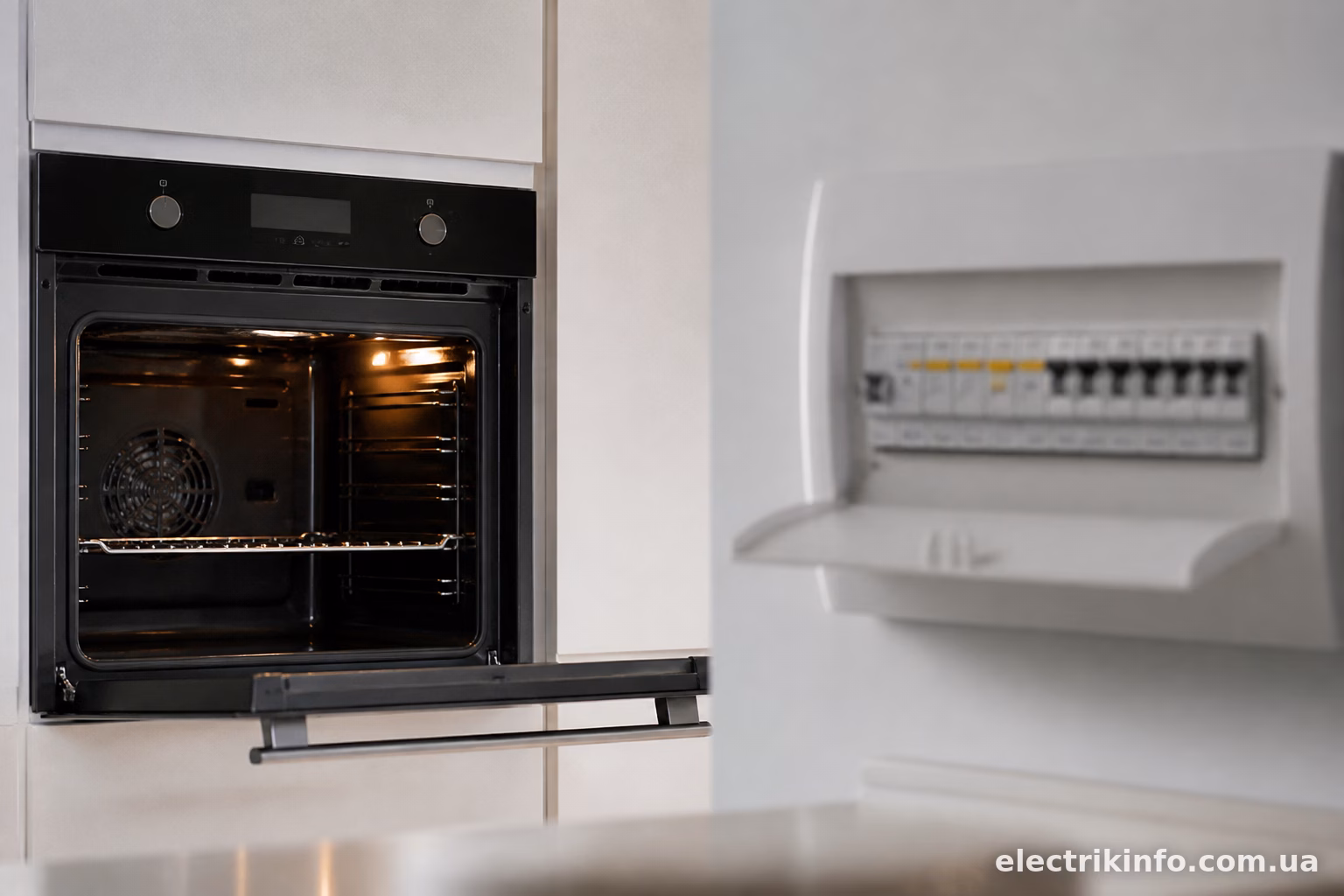

Для більшості побутових духовок потужністю до 3,5 кВт достатньо автомата на 16А. Якщо духовка потужніша — від 3,5 до 7 кВт — ставлять 20А або 25А, залежно від конкретних цифр у паспорті приладу. А от вбудовані духові шафи преміум-класу з потужністю понад 7 кВт вже вимагають окремого розрахунку і часто трифазного підключення.
Але це загальна відповідь, яка не враховує вашу конкретну модель. Тому розберемось детальніше.
Як порахувати номінал автомата під духовку
Спочатку дивимось на шильдик приладу або в паспорт — там завжди вказана потужність у кіловатах. Далі рахуємо струм за простою формулою: I = P / U, де P — потужність у ватах, а U — напруга мережі (зазвичай 220В).
Наприклад, духовка на 3 кВт: 3000 / 220 = 13,6А. Округляємо в більшу сторону і беремо автомат на 16А — це стандартний крок номіналів.
Духовка потужніша, скажімо 4,5 кВт: 4500 / 220 = 20,4А. Тут вже потрібен 25А, бо 20А буде впритул і автомат при тривалому навантаженні буде грітись і, можливо, вибивати.
Правило просте: номінал автомата повинен бути трохи вищим за розрахунковий струм, але не перевищувати допустиме навантаження на кабель. Про кабель поговоримо нижче окремо, бо це не менш важливо, ніж сам автомат.

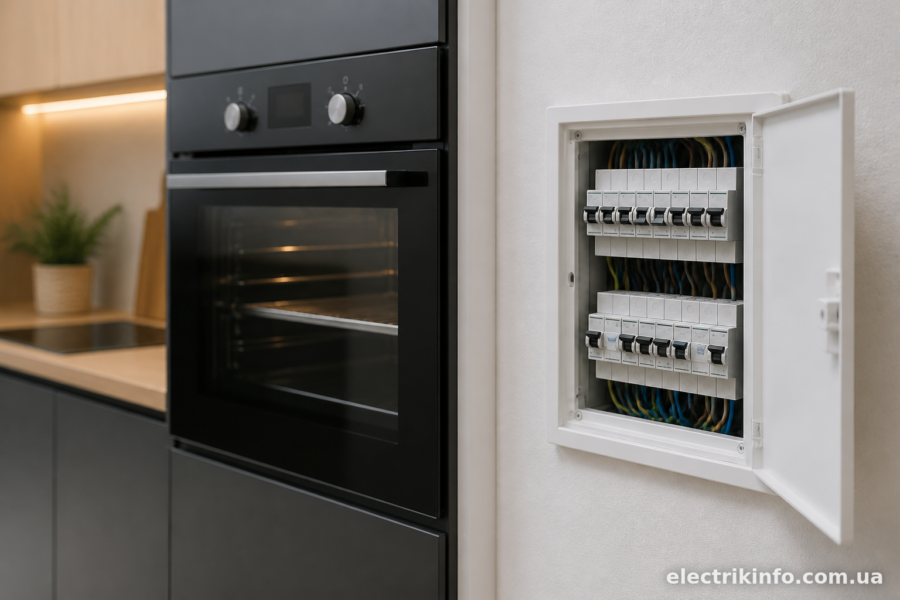

Таблиця орієнтовних номіналів
Ось приблизна відповідність потужності духовки і номіналу автомата для мережі 220В:
- До 3,5 кВт — автомат 16А, кабель перерізом 2,5 мм²
- 3,5–4,6 кВт — автомат 20А, кабель 2,5–4 мм²
- 4,6–5,5 кВт — автомат 25А, кабель 4 мм²
- 5,5–7 кВт — автомат 32А, кабель 6 мм²
Це орієнтир, а не догма. Завжди звіряйтесь з паспортом конкретної моделі — виробники іноді вказують рекомендований номінал автомата прямо в інструкції з монтажу. У Electrolux, наприклад, часто прописують мінімум 16А навіть для не найпотужніших моделей — про всяк випадок, з запасом.
Однофазна чи трифазна духовка
Більшість духовок для квартир — однофазні, підключаються на 220В. Але деякі потужні моделі, особливо європейські бренди типу Siemens чи Bosch топових серій, можуть йти з трифазним підключенням на 380В.
Якщо у вас трифазна духовка, автомат потрібен трифазний (чотириполюсний, з нейтраллю) відповідного номіналу. Струм рахується інакше — за формулою для трифазної мережі, і зазвичай виходить менше, ніж якби та ж потужність йшла через одну фазу. Умовно, 9 кВт розкидані на три фази — це набагато комфортніше для проводки, ніж ті ж 9 кВт через одну фазу 220В.
У приватному будинку з трифазним вводом варто одразу дивитись, чи є можливість підключити потужну техніку через три фази — це знижує навантаження на кожну лінію окремо.
Автомат чи диференціальний автомат для духовки
Тут думки розходяться, але практика показує: для духовки як мінімум бажано ставити УЗО або диференціальний автомат (дифавтомат), який поєднує в собі функції звичайного автомата і захисту від витоку струму.
Духовка — це прилад з нагрівальними елементами, які працюють в умовах підвищеної вологості (готування їжі, пара). Ізоляція нагрівачів з часом може деградувати, і ризик витоку струму на корпус існує. УЗО в такій ситуації відключить лінію ще до того, як хтось торкнеться корпусу і отримає удар струмом.
Оптимальний варіант — дифавтомат на той самий номінал, що розрахували вище (16А, 20А, 25А і так далі), з диференційним струмом витоку 30 мА. Саме 30 мА — це стандарт для захисту людини, тоді як 100 мА і вище використовують радше для протипожежного захисту великих груп навантажень.
Якщо ставите окремо автомат і УЗО — це теж робочий варіант, і навіть трохи дешевший за готовий дифавтомат. Але два окремі пристрої займають більше місця в щитку і додають зайву комутацію.
Переріз кабелю під духовку
Автомат без правильного кабелю — це як гальма без коліс. Навіть якщо автомат розрахований правильно, занадто тонкий кабель буде грітись і плавитись задовго до того, як спрацює захист.
Для духовки до 3,5 кВт цілком вистачає мідного кабелю перерізом 2,5 мм² (це стандартний ВВГнг-LS 3х2,5, який зазвичай і так тягнуть під розетки). Для потужніших моделей, від 4,5 кВт і вище, варто закладати 4 мм², а на 6-7 кВт вже і 6 мм².
Момент, який часто упускають: якщо духовка і варильна поверхня йдуть на одну лінію (буває в старих квартирах, де електрику не переробляли під сучасну техніку) — сумарну потужність рахують разом. Умовна духовка на 3 кВт плюс варильна панель на 4 кВт — це вже 7 кВт сумарно, і на таку лінію потрібен окремий автомат на 32А і кабель 6 мм². В ідеалі, звісно, кожен потужний прилад веде окрему лінію від щитка — так простіше діагностувати проблеми і безпечніше в цілому.
Типові помилки при виборі автомата
Найчастіша помилка — ставити автомат “на око” або “як у сусіда”, не дивлячись на реальну потужність приладу. Духовки бувають дуже різні: від скромних 2 кВт до монстрів на 8-9 кВт з функцією пари і десятком режимів готування. Автомат на 16А під духовку 6 кВт — це вже небезпечно, він просто не встигне відключити лінію при перевантаженні, а кабель тим часом буде перегріватись.
Друга помилка — економія на кабелі. Ставлять автомат правильного номіналу, а от кабель залишають старий, тонший, ще з часів, коли в квартирі стояла електрична плитка на 1,5 кВт. Автомат в такому разі не захищає кабель належним чином, бо розрахований на більший струм, ніж кабель здатний витримати.
Третя типова ситуація — підключення духовки через звичайну розетку без окремого автомата взагалі, “тимчасово”, а потім це тимчасово розтягується на роки. Розетка і подовжувач для потужної техніки на кухні — це вже питання пожежної безпеки, і краще не ризикувати.
Конкретні приклади моделей автоматів
Серед виробників, які добре себе зарекомендували для житлових об’єктів — ABB, Schneider Electric, IEK, Хагер (Hager). Для духовки на 16-25А підійдуть автомати серії ABB S200 або дифавтомати серії DS201, у Schneider — лінійка Easy9 або Acti9. Українські виробники типу IEK пропонують бюджетніші варіанти серії ВА47-29 чи ВА47-100 — вони теж робочі, хоча ресурс перемикань і термін служби зазвичай трохи нижчий за преміум-бренди.
Важливо брати автомати з характеристикою С (найпоширеніший тип для побутових навантажень) — вони витримують короткочасні пускові струми без хибних спрацювань, що актуально для нагрівальних елементів духовки при старті.
Духовка — це не той прилад, де варто економити на електриці. Правильно підібраний автомат, відповідний кабель і бажано УЗО чи дифавтомат — це той мінімум, який убереже і техніку, і проводку, і, найголовніше, людей у квартирі. Розрахунок займає п’ять хвилин з калькулятором, а результат служить роками без проблем.
