Електропроводка в будинку — це не той момент, де варто економити або сподіватися “на потім переробимо”. Помилки на етапі монтажу коштують дорого: і в грошах, коли доводиться штробити стіни повторно, і в безпеці, коли старий алюмінієвий провід перегрівається під навантаженням сучасної техніки. Розберемо все по порядку — від проєкту до підключення розеток.
З чого починати: проєкт електромережі
Без схеми лізти в стіни — погана ідея. Навіть якщо будинок невеликий, накидайте план: де стоятиме холодильник, де буде варильна поверхня, скільки розеток потрібно в кожній кімнаті. Практика показує — люди завжди закладають менше точок підключення, ніж реально треба. Через рік з’являються трійники та подовжувачі по всій квартирі, а це вже прямий шлях до перегріву проводки.
На етапі проєктування варто порахувати сумарну потужність споживачів у кожній групі. Кухня з духовкою, посудомийкою і чайником — це окрема потужна лінія. Спальня з телевізором і зарядками — зовсім інша історія за навантаженням.
Окремо варто продумати групи освітлення та розетки в санвузлах — там діють інші вимоги через вологість, і живлення краще виводити через УЗО з чутливістю 10 мА.
Вибір кабелю: без компромісів на перерізі
Алюмінієвий провід — це вчорашній день. У приватних будинках зараз використовують мідний кабель ВВГнг-LS або NYM залежно від умов прокладки. Перший добре підходить для внутрішньої проводки, другий частіше беруть для зовнішніх ділянок або вологих приміщень.
Переріз підбирають під навантаження, а не “на око”:
- освітлення — 1,5 мм² вистачає з запасом;
- звичайні розетки — 2,5 мм²;
- потужна побутова техніка (духовка, бойлер, кондиціонер) — 4-6 мм² окремою лінією від щитка;
- ввідний кабель на будинок — розраховується під загальну потужність, часто це 10-16 мм².
Тут краще взяти переріз з невеликим запасом, ніж рахувати до грама. Кабель дешевший за ремонт стіни через пару років, коли проводка почне грітися.

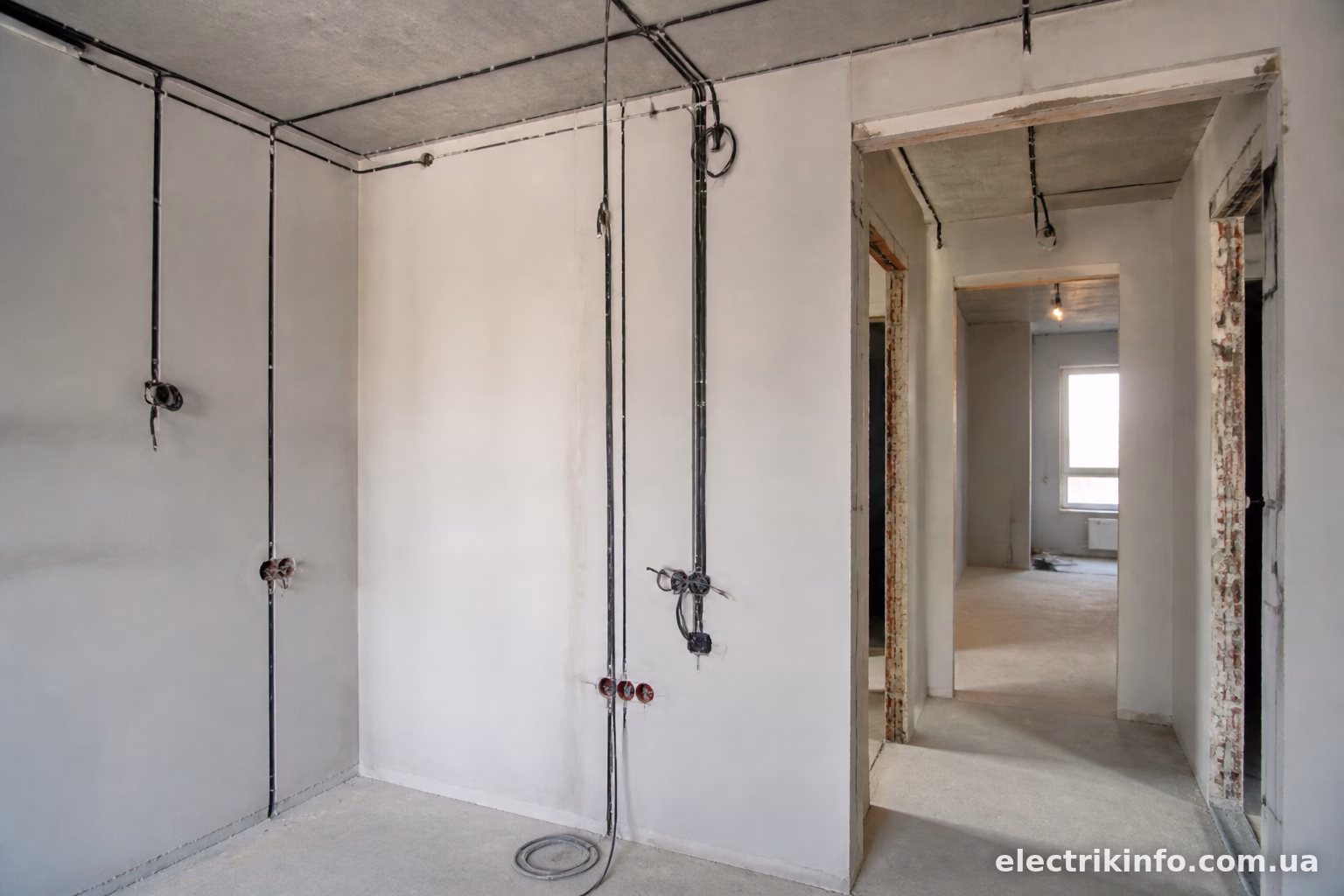

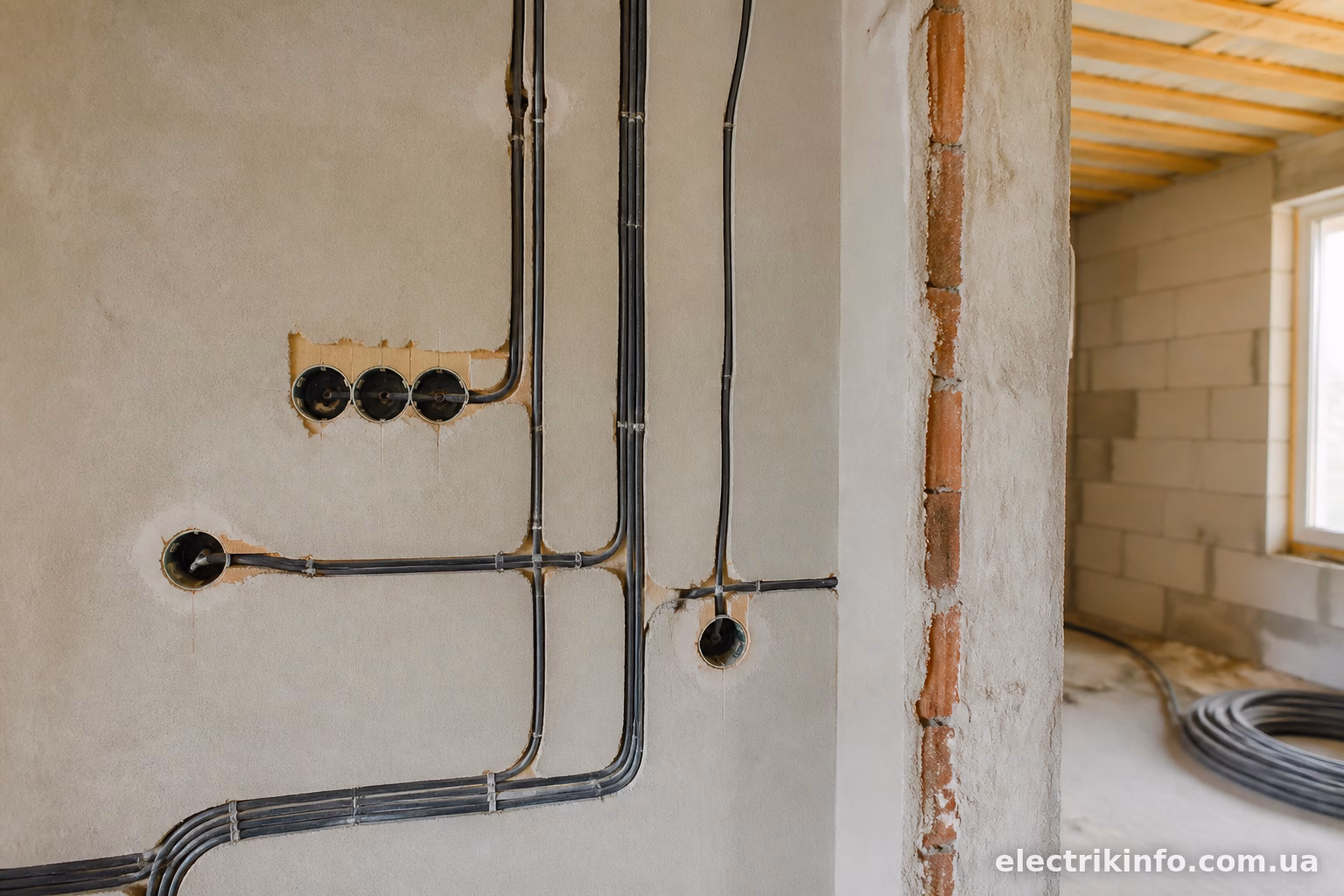

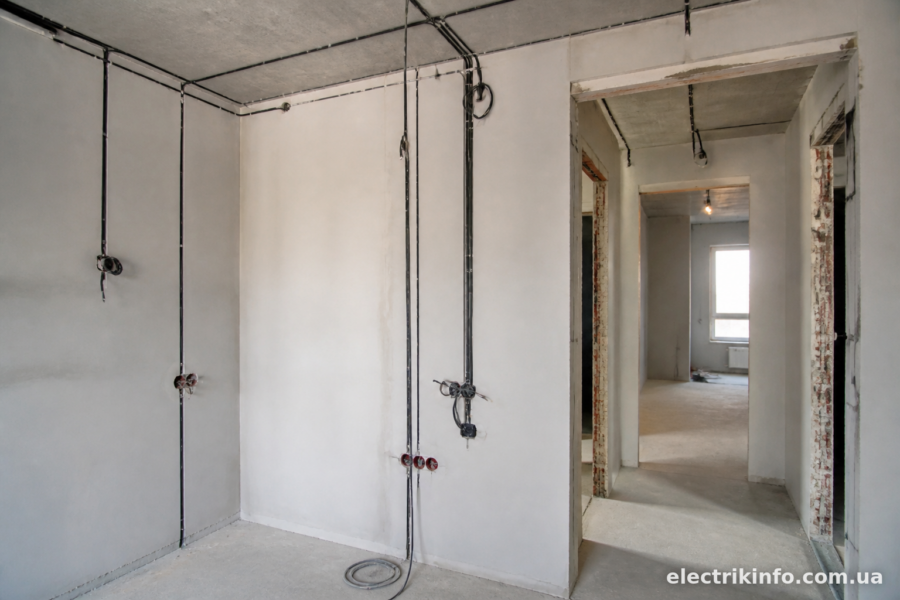

Штроблення чи відкрита проводка
Приховане прокладання виглядає акуратніше, і більшість власників будинків обирають саме його. Але штроблення — це пил, шум і необхідність точно знати, де проходять несучі елементи стіни. Штробити газобетон чи цеглу простіше, ніж монолітний залізобетон, де є арматура.
Відкрита проводка в коробах або кабель-каналах — варіант для дерев’яних будинків, де прихована прокладка взагалі заборонена нормами пожежної безпеки, або для тих, хто робить ремонт без капітальних робіт. Виглядає це не завжди естетично, зате монтаж швидший і дешевший, а доступ до проводки в разі проблем — миттєвий.

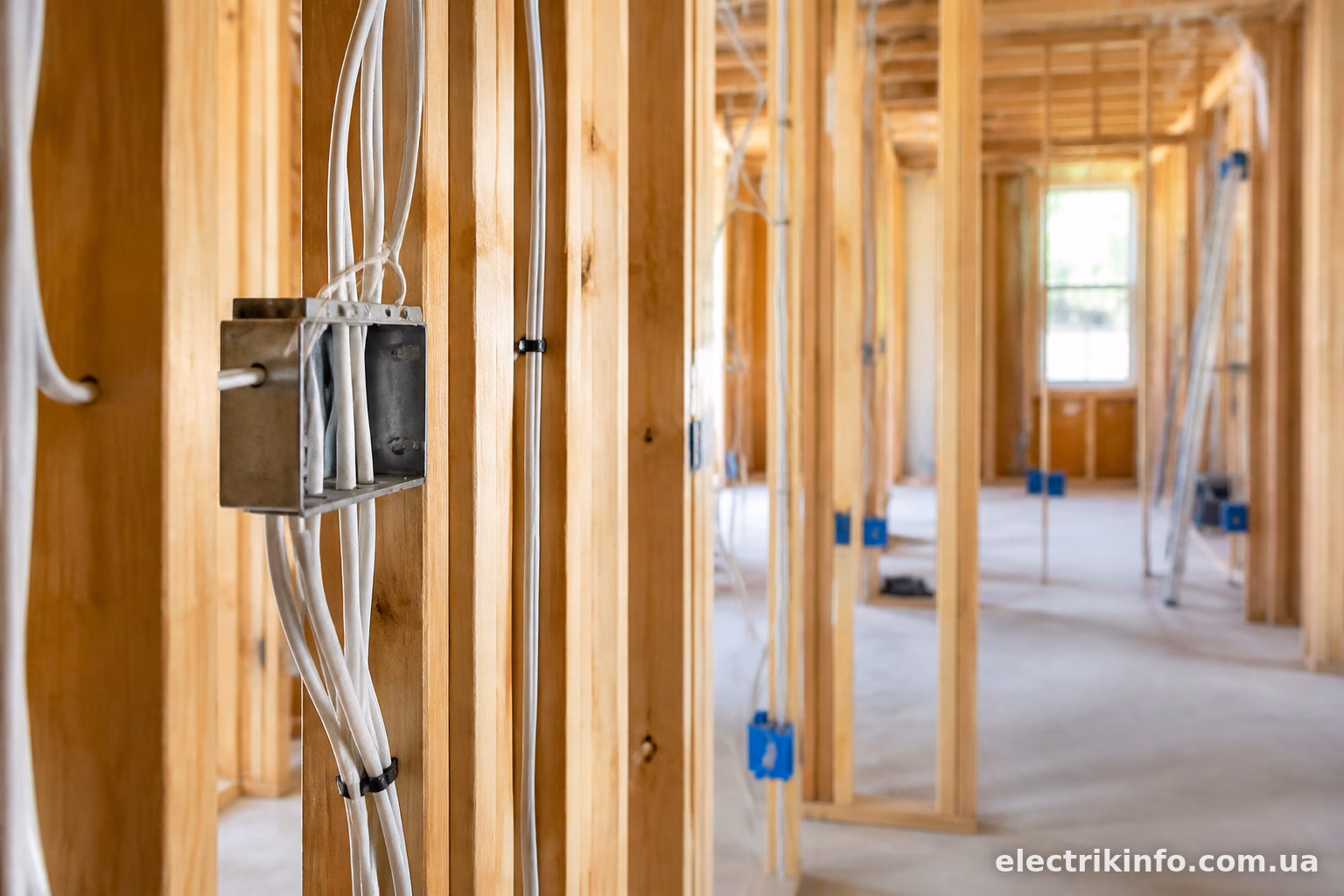

Дерев’яні будинки взагалі окрема тема: там кабель прокладають у металевих трубах або негорючих гофрах, ніякого прямого контакту проводу з деревиною.

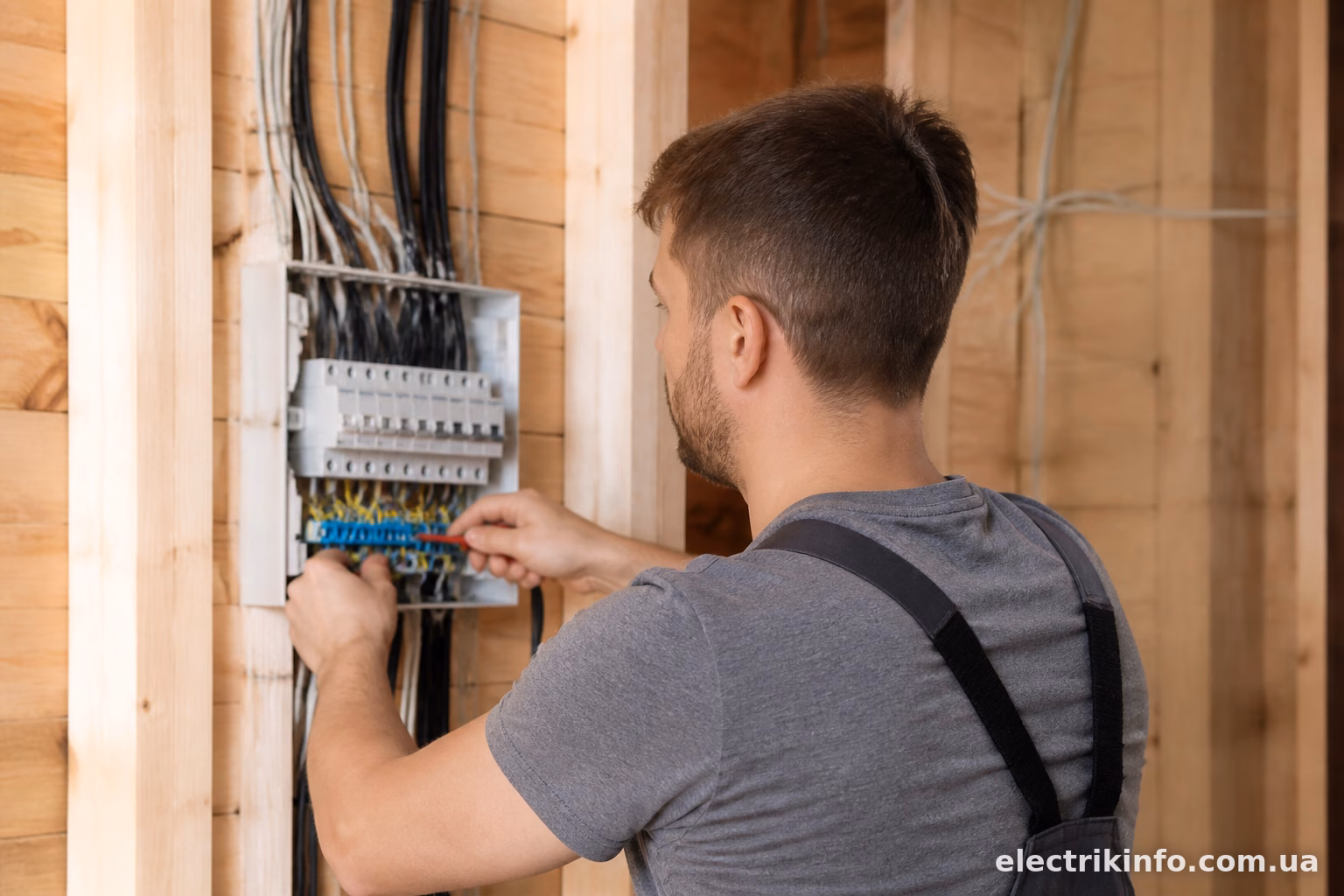

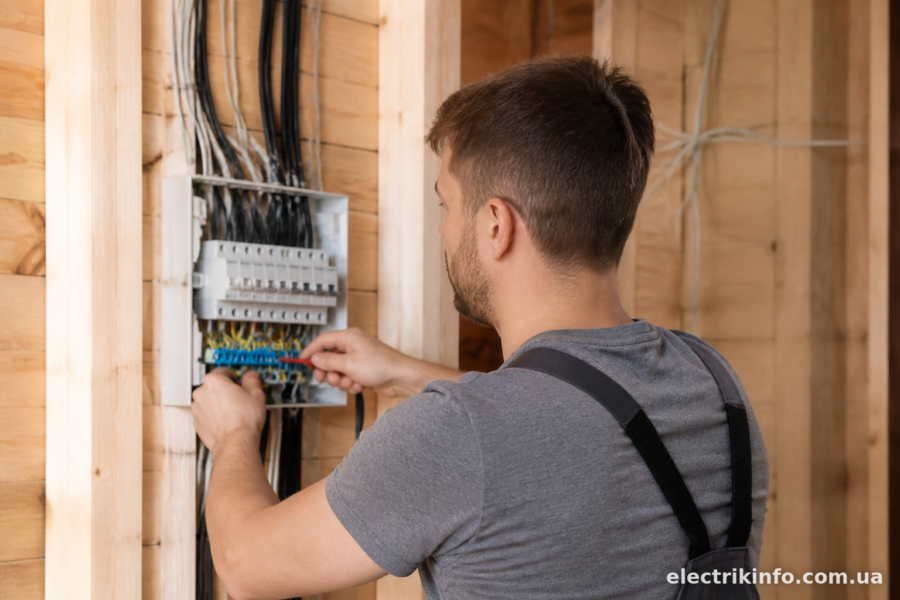

Електрощит: серце всієї системи
Щиток — те місце, де економити точно не варто. Береться бокс з запасом модулів (мінімум на 20% більше, ніж потрібно зараз — техніка додається з роками), встановлюється ввідний автомат, далі — групові автомати на кожну лінію.
Типова помилка новачків — ставити один автомат на весь будинок. Так робити не можна. Якщо коротке замикання станеться в одній розетці, знеструмиться весь будинок, включно з холодильником і насосом підкачки води. Групи мають бути розділені: окремо кухня, окремо освітлення першого і другого поверху, окремо санвузли, окремо потужні споживачі типу бойлера чи кондиціонера.
Номінал автомата підбирається під переріз кабелю і потужність споживачів. Для лінії з перерізом 2,5 мм² зазвичай ставлять автомат на 16А, для 1,5 мм² — на 10А. Ставити автомат на 25А туди, де кабель розрахований на 16А — це пряма дорога до пожежі, бо автомат просто не встигне спрацювати при перевантаженні лінії.
УЗО і диференційні автомати — не опція, а необхідність
Пристрій захисного відключення реагує на витік струму — наприклад, коли людина торкається пошкодженого проводу або корпусу техніки під напругою. Автомат від цього не захищає, він реагує тільки на перевантаження і коротке замикання.
У приватному будинку УЗО ставлять обов’язково на лінії ванної кімнати, кухні, на зовнішні розетки (для газонокосарки, освітлення двору) і бажано на кожну групу окремо. Диференційний автомат — це фактично УЗО і автоматичний вимикач в одному корпусі, зручно, коли місця в щитку мало.
До речі, про реле напруги — в приватних будинках, особливо в селах, де мережа нестабільна, це не розкіш, а страховка для техніки. Стрибок напруги на кшталт 380В замість 220В спалить холодильник, телевізор і все інше за лічені секунди. Реле напруги відключає навантаження до того, як це станеться.
З’єднання проводів: скрутка — це вчорашній день
Скрутка, навіть заізольована, з часом окислюється і починає грітися. Місця нагріву — це потенційні осередки загоряння проводки всередині стіни, де вогонь непомітний доти, доки не стане пізно.
Нормальні варіанти з’єднання:
- клемні колодки WAGO — швидко, надійно, можна розібрати за потреби;
- опресування гільзами — довговічно, але потрібен спеціальний інструмент;
- паяння — трудомістко, але найнадійніше з’єднання по факту.
Всі з’єднання мають бути в розподільних коробках з доступом, а не замуровані в стіну без можливості перевірки.
Розетки та вимикачі: практичні нюанси
Висота розеток — питання смаку і зручності, але є усталена практика: 30 см від підлоги для загальних розеток, 110-120 см для кухонних над стільницею. Вимикачі зазвичай ставлять на рівні 90 см — зручно дотягнутися і дорослому, і підлітку.
У ванній кімнаті розетки мають бути захищені від бризок (клас захисту IP44 і вище) і розташовані на відстані не менше 60 см від джерела води. Про це часто забувають при плануванні, а потім доводиться шукати компромісні рішення.
Контактори варто розглянути окремо, якщо у будинку планується керування освітленням з кількох точок або автоматизація якихось груп — наприклад, підсвітки ділянки чи насосної станції. Це трохи ускладнює схему, зате дає гнучкість у керуванні без переробки проводки.
Типові помилки при монтажі
Найчастіше зустрічається економія на перерізі кабелю — беруть 1,5 мм² туди, де мало бути 2,5 мм², бо “так дешевше”. Друга поширена помилка — відсутність поділу на групи, коли весь поверх сидить на одному автоматі. Третя — ігнорування УЗО у вологих приміщеннях, начебто “нічого страшного не станеться”.
Ще одна історія, яка спливає рік по завершенню ремонту — забуті виводи. Людина здає будинок, а потім розуміє, що немає розетки під кондиціонер або точки для теплої підлоги. Такі речі краще передбачати заздалегідь, навіть з запасом.
Проводка в приватному будинку — це той випадок, коли краще один раз зробити правильно, ніж потім розкривати стіни. Мідний кабель відповідного перерізу, розділення на групи, УЗО у вологих зонах, якісні з’єднання в коробках і грамотно підібраний щиток — база, яка забезпечить роботу мережі на десятиліття без сюрпризів. Якщо є сумніви щодо власних розрахунків — краще звернутися до електрика для перевірки схеми, ніж переучуватися на власному досвіді після короткого замикання.
