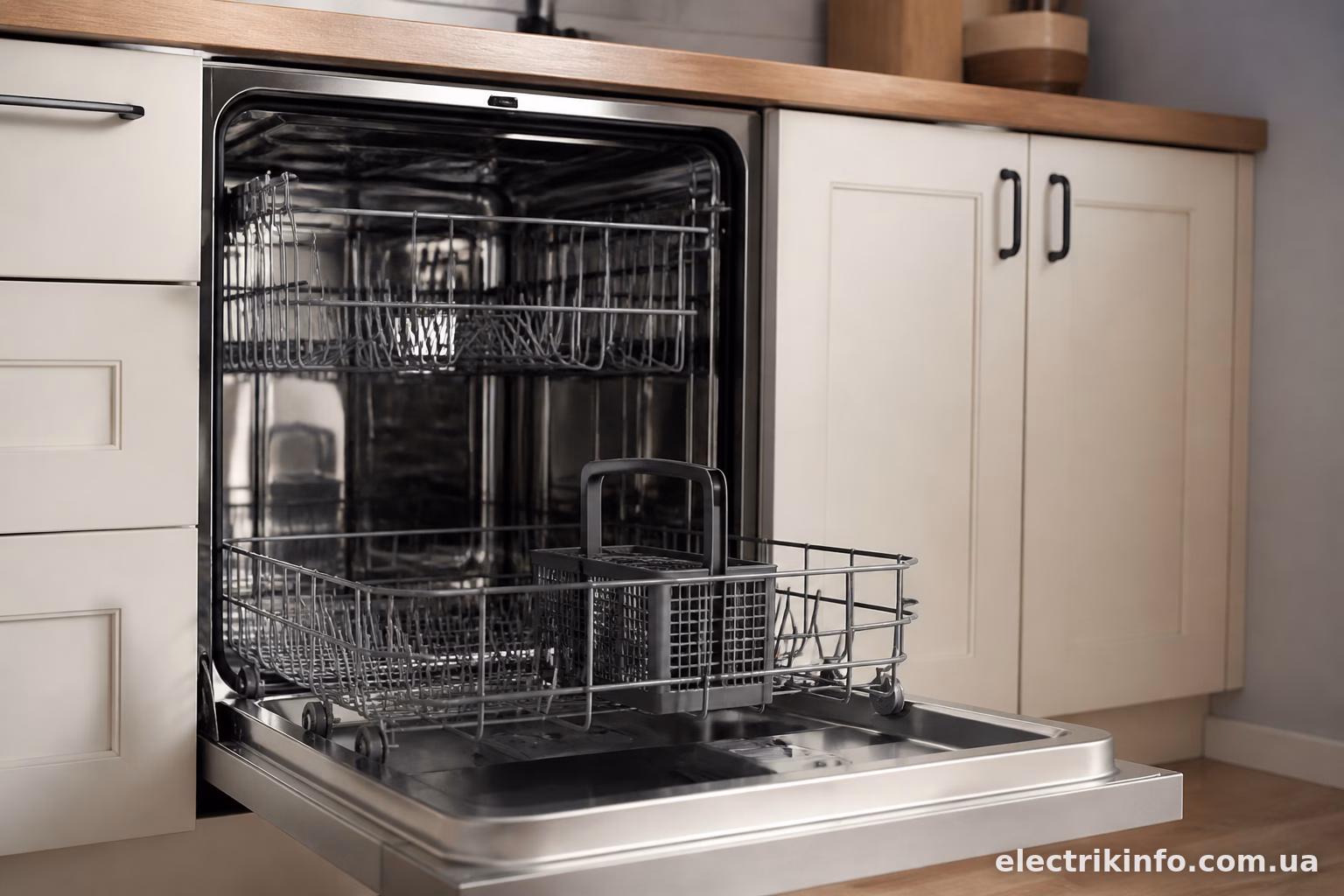

Для більшості посудомийних машин потрібен автоматичний вимикач на 16 А з характеристикою С. Це стандартне рішення, яке підходить під потужність 90% моделей, що продаються в Україні — від Bosch до Electrolux. Але є нюанси, які варто знати перед тим, як бігти в магазин за автоматом.
Чому саме 16 А, а не 10 чи 20
Посудомийки споживають від 1,8 до 2,5 кВт залежно від режиму — найбільше струму йде під час нагріву води в циклі миття. Якщо перевести це в ампери, отримаємо приблизно 8-11 А робочого струму. Автомат на 16 А дає запас, який враховує пусковий струм насоса і ТЕНа при включенні, та все одно захищає кабель від перегріву.
Автомат на 10 А теоретично теж підійде за потужністю, але на практиці він частіше вибиває при одночасному старті кількох компонентів машини — це просто дратує і змушує людей міняти автомат після тижня експлуатації. Тому 16 А — золота середина.
Ставити 20 А “про запас” — погана ідея. Автомат розрахований на захист проводки, а не техніки. Якщо кабель у вас перетином 1,5 мм², то 20-амперний автомат просто не встигне спрацювати при короткому замиканні чи тривалому перевантаженні, і провід може перегрітися раніше, ніж вимикач це помітить.

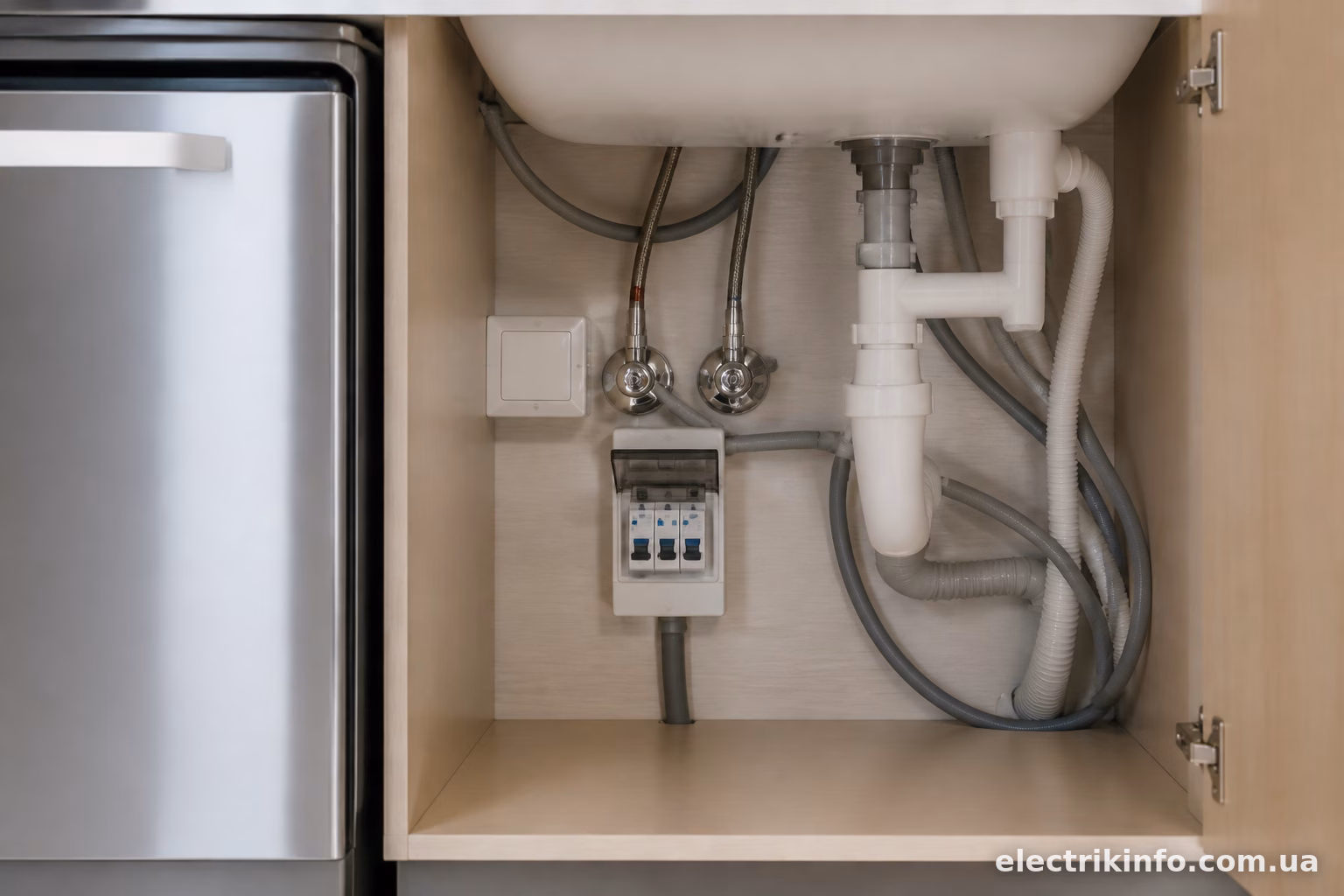

Характеристика С чи В — яка різниця
На автоматах є літери B, C або D — це криві відключення, які показують, за скільки разів номінального струму спрацює автомат при короткочасному перевантаженні (наприклад, в момент пуску двигуна).
- Характеристика B відключається при перевищенні в 3-5 разів. Підходить для освітлення, де немає потужних пускових струмів.
- Характеристика C відключається при перевищенні в 5-10 разів. Це стандарт для побутової техніки з двигунами — пральних машин, посудомийок, холодильників.
- Характеристика D — для потужного обладнання з великими пусковими струмами, зустрічається рідко в побуті.
Для посудомийної машини беремо характеристику С. Якщо продавець в магазині пропонує В — це помилка, автомат буде вибивати при кожному запуску насоса.
Чи потрібне окреме УЗО
Так, і це не рекомендація, а фактично обов’язкова вимога безпеки. Посудомийна машина працює з водою в приміщенні з підвищеною вологістю, і ризик витоку струму там вищий, ніж у сухій кімнаті.
Ставте УЗО на 30 мА — цього достатньо для захисту людини від ураження струмом. УЗО на 100 і 300 мА призначені для протипожежного захисту всієї групи, а не для захисту людини безпосередньо на кухні чи у ванній.
Є два варіанти реалізації:
Перший — окремий автомат С16 плюс окреме УЗО на 25 або 40 А (по струму УЗО беруть з запасом, більшим за номінал автомата). Це класична схема, яку монтують електрики роками.
Другий — диференціальний автомат (дифавтомат), який поєднує функції автомата і УЗО в одному корпусі. Зручніше з точки зору місця в щитку, але дорожче і при виході з ладу міняти доводиться весь блок, а не окремий елемент.
Я особисто віддаю перевагу схемі з окремими автоматом і УЗО — простіше діагностувати проблему, якщо щось трапиться, і дешевше в обслуговуванні.

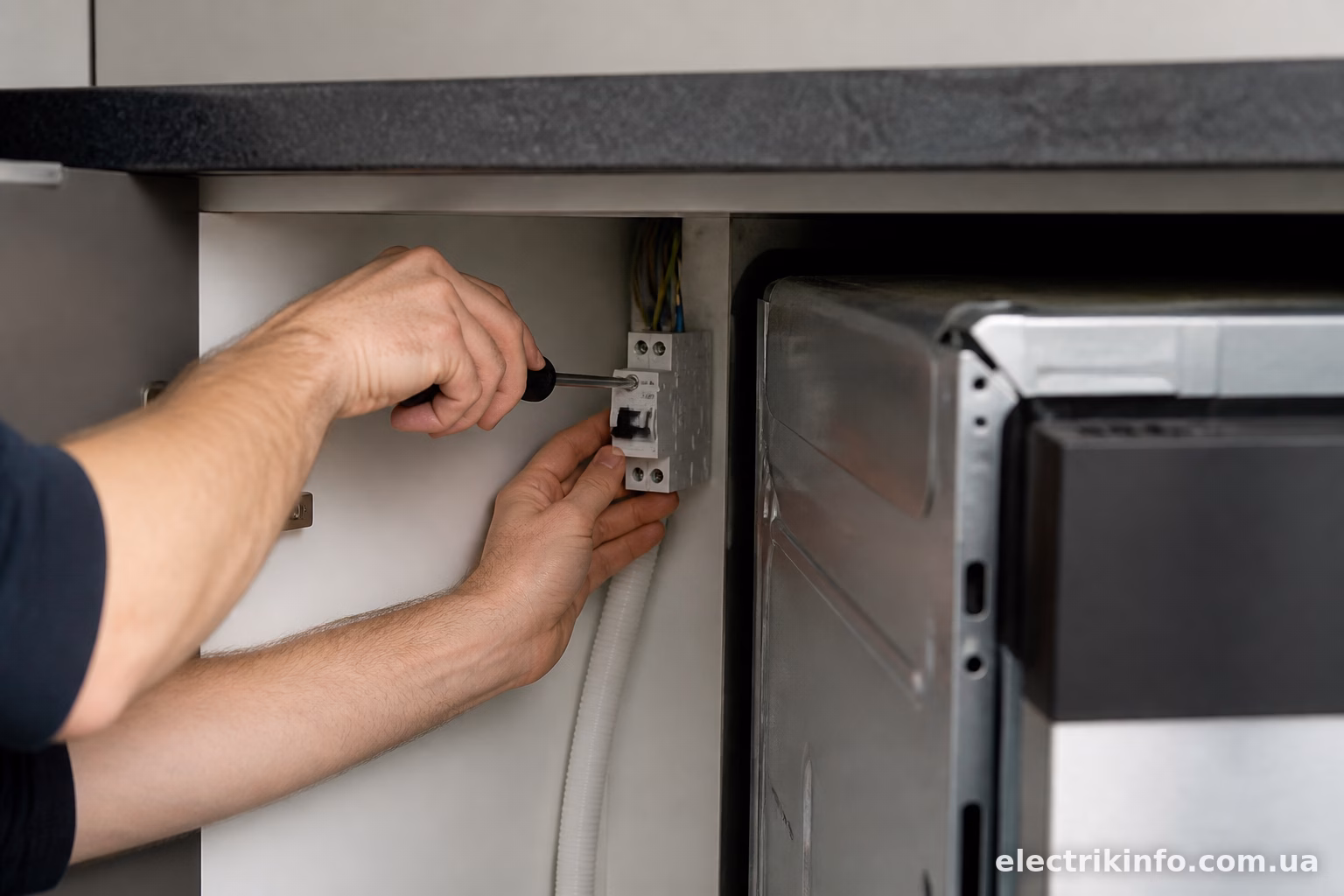

Окрема лінія — це не забаганка
Посудомийну машину завжди підключають окремим кабелем від щитка, а не через подовжувач чи розетку, яка ділиться з іншою технікою. Причина проста: постійне навантаження від нагрівального елемента створює ризик перегріву проводки, яка розрахована на менший струм чи на періодичне включення.
Кабель для лінії — мідний, перетином не менше 2,5 мм². Так, для струму 10-11 А теоретично вистачило б і 1,5 мм², але з урахуванням довжини траси до щитка, падіння напруги і додаткового запасу міцності, 2,5 мм² — стандарт, який використовують всі електрики.
Розетка на лінії — з заземлюючим контактом, обов’язково. Без заземлення підключати посудомийну машину небезпечно, особливо якщо корпус металевий.
Приклад із практики
Клієнт звернувся з проблемою: автомат на кухні вибивав кожного разу, коли посудомийка входила в режим нагріву. З’ясувалося, що на одній лінії з посудомийкою був підключений ще й електрочайник через ту саму розетку-трійник. Сумарний струм перевищував номінал автомата на 10 А, який стояв там ще з часів, коли на кухні була тільки лампочка й холодильник.
Рішення — окрема лінія від щитка, новий автомат С16, УЗО 30 мА. Проблема зникла миттєво. Це типовий випадок, коли економія на етапі проектування електрики виливається в постійні незручності потім.

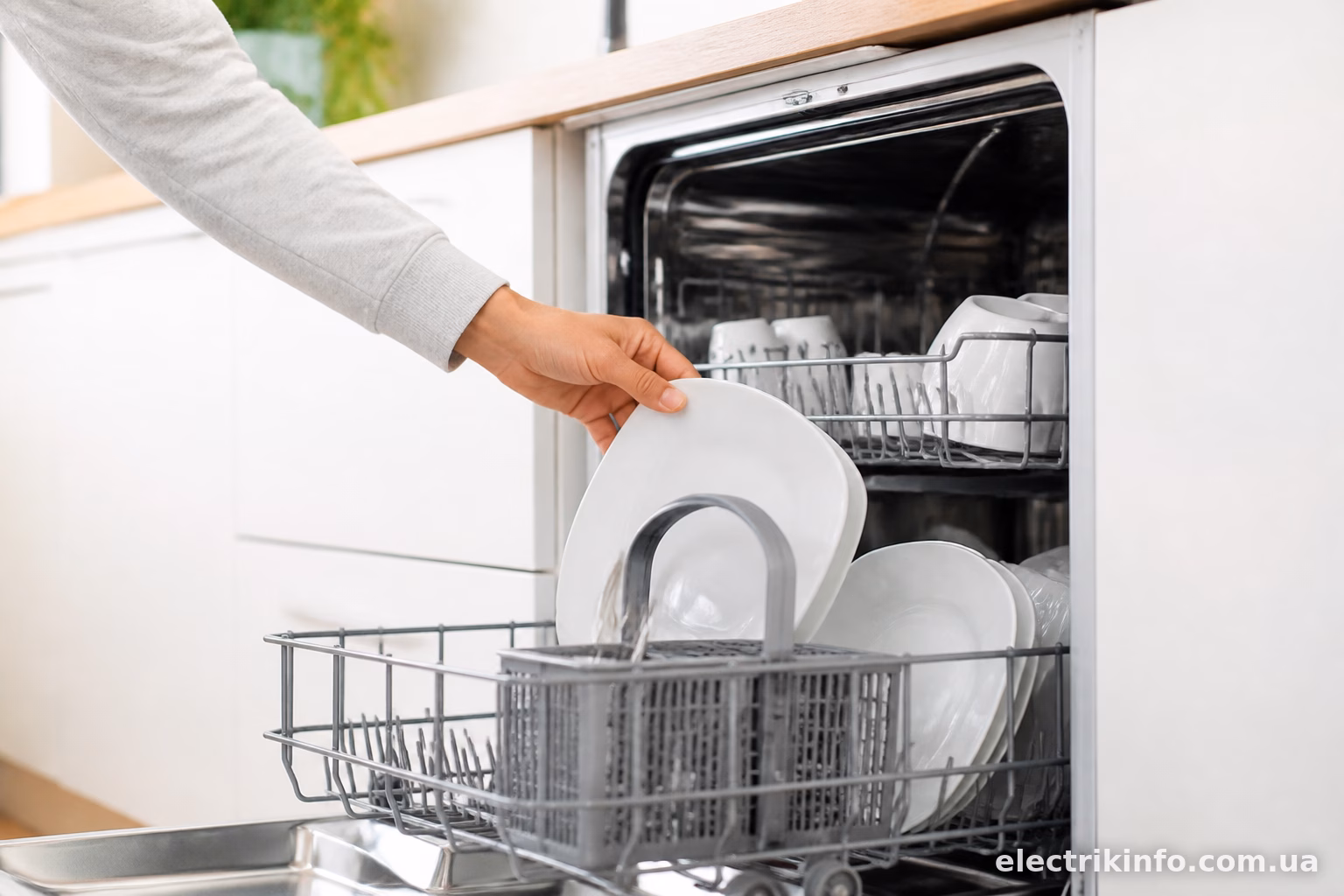

Що робити, якщо машина потужніша за стандартну
Деякі моделі, особливо професійні або великі побутові посудомийки (наприклад, для дому з великою родиною, ширина 60 см із функцією швидкого нагріву), можуть споживати до 3 кВт. У такому разі варто перевірити паспортні дані конкретної моделі — там завжди вказаний максимальний струм споживання.
Якщо струм перевищує 13 А, має сенс розглянути автомат на 20 А, але тільки за умови, що кабель на лінії відповідний — перетином 4 мм² або більше. Автомат завжди підбирається під переріз проводу, а не навпаки.
Коротко про типові помилки
Найчастіша помилка — ставити автомат “на око” або брати той, що завалявся в коробці з інструментами. Другий поширений косяк — економити на УЗО, мовляв, “і так нормально працює”. Працює, поки не трапиться пробій ізоляції в ТЕНі, і тоді УЗО — єдине, що врятує від удару струмом.
Ще одна помилка — підключати посудомийку через розетку, яка вже обслуговує мікрохвильовку, чайник і тостер. Кухня — приміщення з великим навантаженням, і кожен потужний прилад повинен мати свою лінію, якщо є можливість це організувати при ремонті чи заміні щитка.
Автомат С16 плюс УЗО 30 мА (або дифавтомат з тими ж параметрами), окрема лінія кабелем 2,5 мм² і розетка із заземленням — ось повний робочий комплект для підключення посудомийної машини. Це рішення покриває переважну більшість побутових моделей і забезпечує безпечну експлуатацію на роки вперед без зайвих спрацьовувань і ризиків.
