Чому ПЗВ вибиває при ввімкненні приладу

Пристрій захисного вимкнення відключається не просто так — воно реагує на витік струму, якого в нормальній ситуації бути не повинно. Якщо ПЗВ спрацьовує щоразу, коли ви вмикаєте конкретний прилад — праску, бойлер, пральну машину чи навіть настільну лампу — це майже завжди означає, що десь є витік на землю або на корпус. Рідше причина в самому автоматі захисту: неправильний номінал, брак, або елементарно застаріла модель, яка вже відпрацювала свій ресурс.

Розберемо по порядку, з чого варто починати пошук.

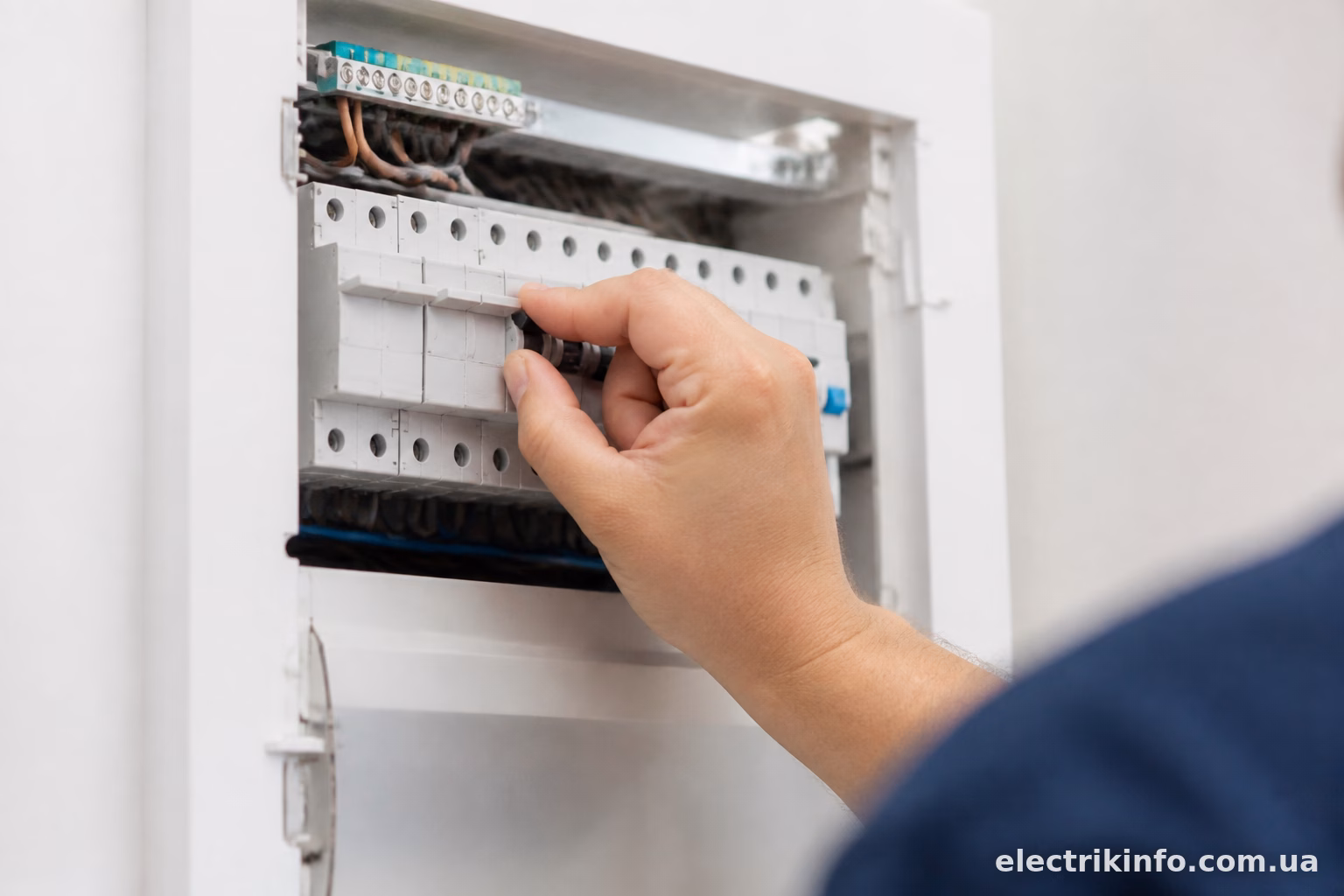

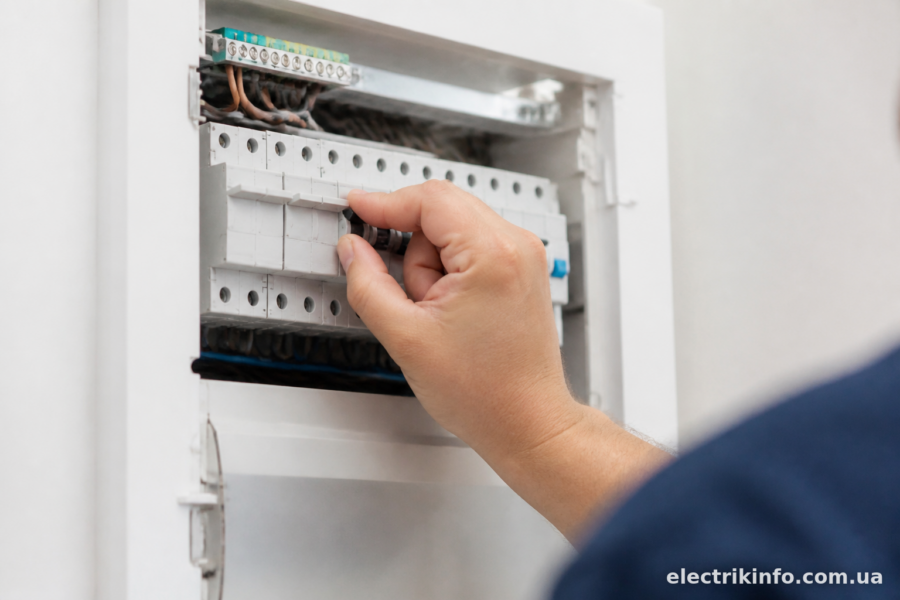

Витік струму на корпус приладу — найчастіша причина

Це топ-1 причина, чому ПЗВ вибиває саме при підключенні певного пристрою. Всередині приладу ізоляція проводів пошкоджена або зношена, і частина струму йде не по робочому колу, а «стікає» на металевий корпус. ПЗВ це миттєво фіксує як дисбаланс між фазним і нульовим провідником — і відключається.

Найчастіше грішать цим:

бойлери та проточні водонагрівачі (волога + нагрівальний елемент — ідеальні умови для витоку);
пральні та посудомийні машини, особливо старі;
електроплити й духовки;
обігрівачі з відкритою спіраллю;
будь-яка техніка, яка довго простояла в сирому гаражі чи підвалі.

Перевірити просто: вимкніть прилад з розетки, і якщо ПЗВ більше не вибиває при роботі решти мережі — винен саме він. Далі варіантів два: нести в сервіс на діагностику ТЕНа/нагрівального елемента, або якщо прилад старий і недорогий — часом простіше замінити.

Волога проводка або погана ізоляція кабелю

Друга за популярністю причина — сама проводка. Особливо це стосується вологих приміщень: ванна, кухня, балкон, гараж. Якщо кабель прокладений неправильно, без гофри, або ізоляція потріскалась від часу чи механічного пошкодження — вологість потрапляє всередину, і виникає той самий витік.

Часто це проявляється не постійно, а періодично — після дощу, коли підвищується вологість повітря, або взимку через конденсат в стінах. Людина вмикає обігрівач у ванній, і ПЗВ вибиває — хоча сам обігрівач справний. Проблема в розетці або ділянці кабелю поруч.

Тут допомагає прозвонка мегомметром — виміряти опір ізоляції між фазою/нулем і землею. Норма — не менше 0,5 МОм, а краще вище. Якщо показники низькі, ділянку кабелю доведеться перекладати.

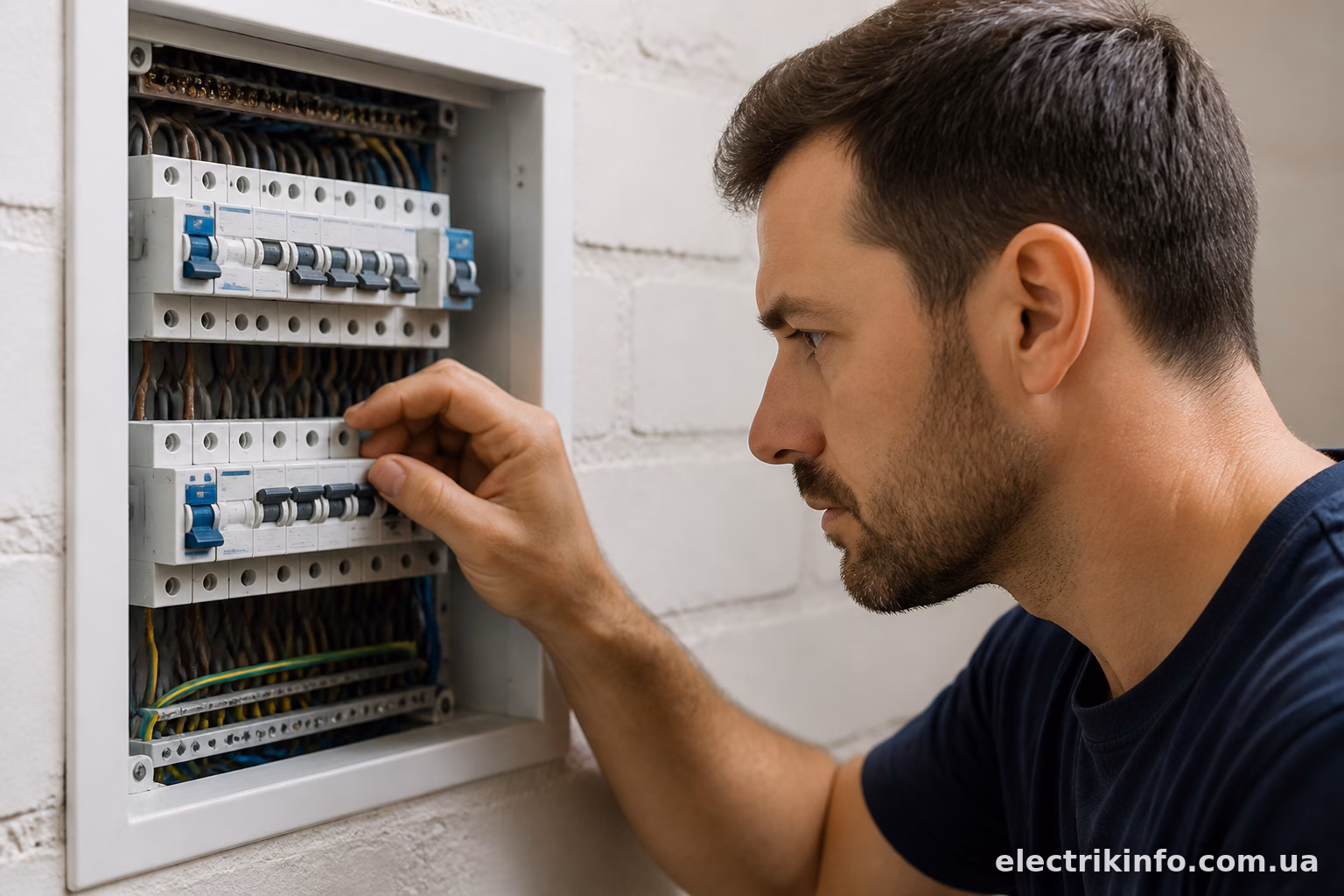

Сам прилад справний, але має великий пусковий струм

Тут причина не витік, а помилка з вибором номіналу чи типу ПЗВ. Деякі прилади з електродвигунами або імпульсними блоками живлення (зарядні пристрої, LED-драйвери, деяка побутова електроніка) створюють короткочасний імпульсний струм витоку в момент пуску. Звичайне ПЗВ типу AC цього не «розуміє» і сприймає імпульс як аварію.

Класичний приклад — кондиціонер або холодильник. При старті компресора виникає короткий пусковий стрибок, і дешеве ПЗВ типу AC може на нього відреагувати хибним спрацюванням. Для такої техніки варто ставити ПЗВ типу A (реагує і на пульсуючі струми) — наприклад, ABB FH202 або Schneider Electric Easy9 типу A. Різниця в ціні невелика, а проблема хибних спрацювань зникає повністю.

Неправильний номінал самого ПЗВ

Буває й так, що причина не в приладі й не в проводці, а в самому пристрої захисту — точніше, у виборі його чутливості. Для загальних груп у квартирі використовують ПЗВ на 30 мА — це стандарт для розеткових груп. Для санвузлів і вологих зон іноді ставлять 10 мА, що робить систему надчутливою: навіть незначний природний витік (наприклад, від фільтра в пральній машині) вибиває захист.

Якщо у вас стоїть ПЗВ на 10 мА і воно постійно спрацьовує без явної причини — можливо, справа саме в надмірній чутливості, а не в поломці. У такому разі логічно перевірити, чи дійсно потрібен такий низький поріг, або розділити групи так, щоб чутливе ПЗВ захищало тільки одну розетку у вологій зоні, а не всю кімнату.

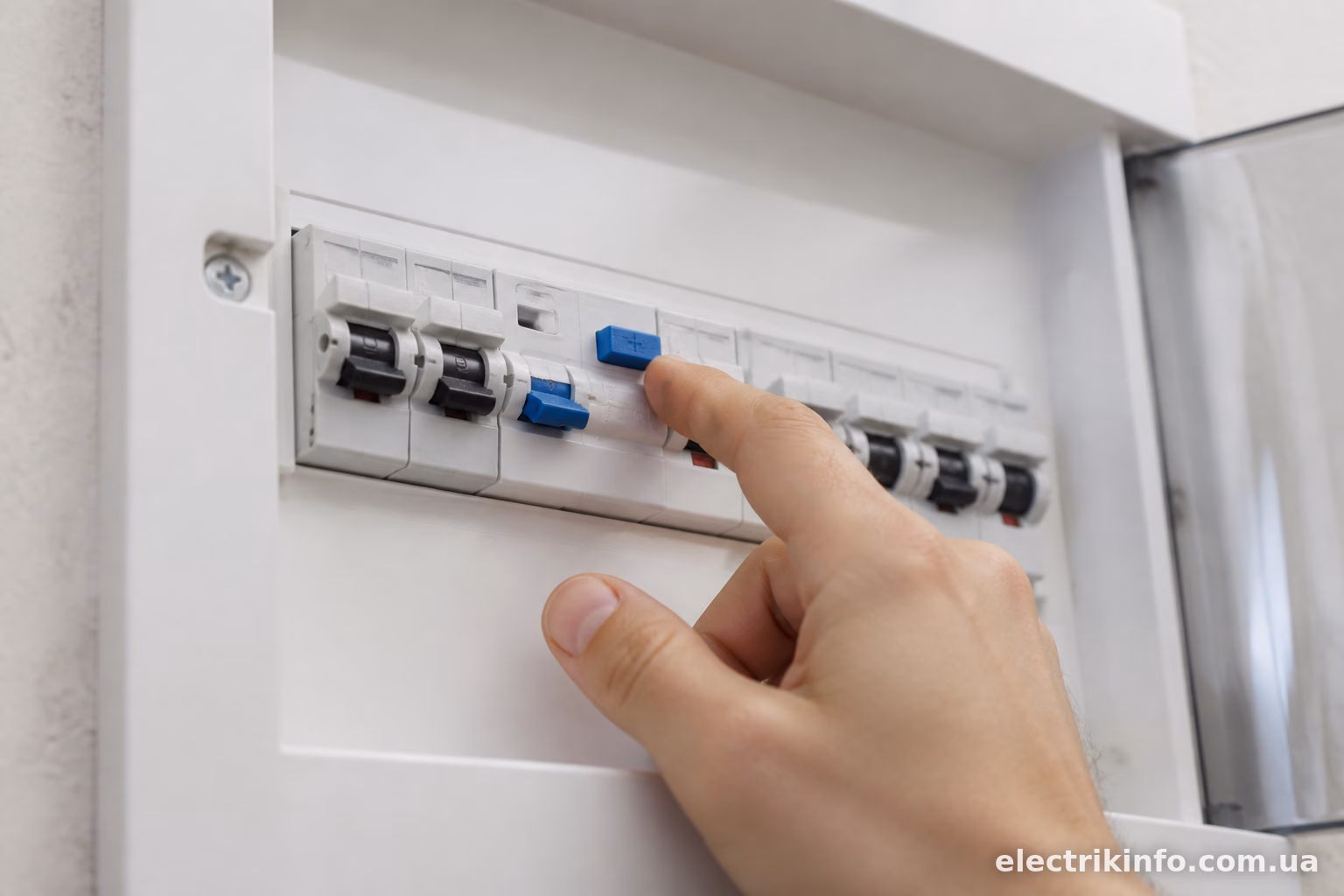

Помилки монтажу та підключення

Ще одна поширена історія — неправильне підключення самого ПЗВ в щитку. Найчастіші помилки:

переплутані нуль і земля — якщо PEN-провідник десь торкається робочого нуля після ПЗВ, пристрій буде вибивати постійно;
нуль з різних груп з’єднаний між собою (характерно для старої радянської проводки, де все на одному нулі) — тоді витік з одного приладу «плутається» з захистом іншої групи;
підключення нуля в обхід ПЗВ, напряму з щитка.

Це не проблема самого приладу чи ПЗВ, а помилка монтажника. Виправляється тільки повторним, правильним підключенням — і тут вже краще звертатися до електрика, який розбереться зі схемою, а не гадати навмання.

Як самостійно знайти причину — покроково

Щоб не гадати на кавовій гущі, є простий алгоритм:

Вимкніть усі прилади в квартирі, увімкніть ПЗВ. Якщо тримається — проблема в конкретному пристрої або групі, а не в самому ПЗВ.
Вмикайте прилади по одному, спостерігаючи, після якого саме спрацьовує захист.
Знайдений прилад перевірте окремо, підключивши через подовжувач у іншу кімнату — якщо і там вибиває, справа саме в приладі.
Якщо ПЗВ вибиває навіть без жодного навантаження, при простому увімкненні автомата — швидше за все несправне саме ПЗВ, і його треба міняти. Це трапляється рідко, але буває — особливо з дешевими ноунейм-моделями.
Якщо мультиметра чи мегомметра під рукою немає, а причина не очевидна — краще викликати електрика, ніж експериментувати з проводкою під напругою.

Коли варто міняти саме ПЗВ

Іноді причина банальна — пристрій просто зносився. ПЗВ має механічний ресурс спрацювань, і після кількох тисяч циклів контакти можуть почати «плавати», через що чутливість зростає і воно починає реагувати навіть на мінімальні, абсолютно нормальні витоки. Якщо пристрою більше 10-15 років, а перевірка приладів і проводки нічого не показала — має сенс просто замінити ПЗВ на нове. Перевірені варіанти для дому — ABB, Schneider Electric, Hager, з українських — IEK і АСКО, вони не сильно кусаються цінник і працюють стабільно.

Не варто ставити невідомі бренди без сертифікації — там і номінали часто «пливуть», і чутливість не відповідає заявленій.

—

Якщо коротко: у 8 випадках з 10 причина в приладі або проводці, а не в самому ПЗВ. Спочатку виключаємо техніку методом послідовного підключення, потім перевіряємо проводку у вологих зонах, і тільки якщо все чисто — дивимось у бік самого пристрою захисту. Не варто просто «викидати» ПЗВ і ставити нове без діагностики — витік нікуди не дінеться, і проблема повернеться знову, тільки вже з новим автоматом.
