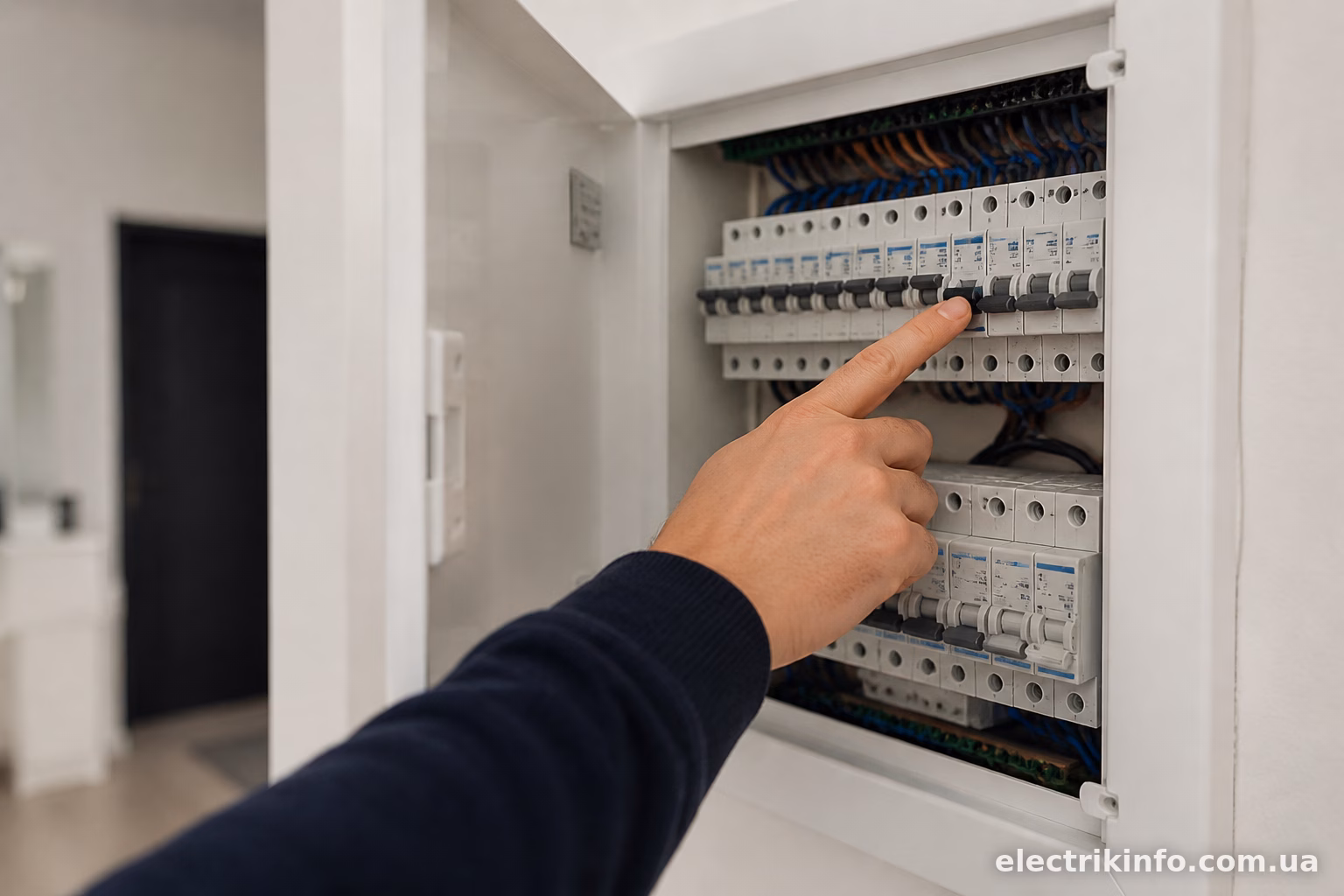

Автомат вибиває щоразу, коли одночасно працює чайник, мікрохвильовка і бойлер? Це не збіг обставин і не бракований щиток. Це сигнал, що навантаження на мережу перевищує розрахункові параметри. Розберемось, як порахувати реальне споживання квартири і підібрати обладнання, яке витримає навантаження без сюрпризів.
Навіщо взагалі рахувати навантаження
Багато хто монтує проводку “на око” — беруть автомат на 16А, кабель 2.5 мм² і сподіваються, що якось буде. Іноді й справді працює роками. А іноді через півроку після ремонту починається епопея з димом з розетки та викликом електрика.
Розрахунок навантаження потрібен для трьох речей: підібрати правильний перетин кабелю, вибрати номінал автоматичного вимикача і зрозуміти, чи витримає ввідний автомат та лічильник сумарне споживання всієї квартири. Якщо занизити параметри — проводка перегріється, ізоляція оплавиться, у гіршому випадку — пожежа. Якщо все закласти з величезним запасом — витратите зайві гроші на кабель і обладнання, яке ніколи не буде працювати на повну.

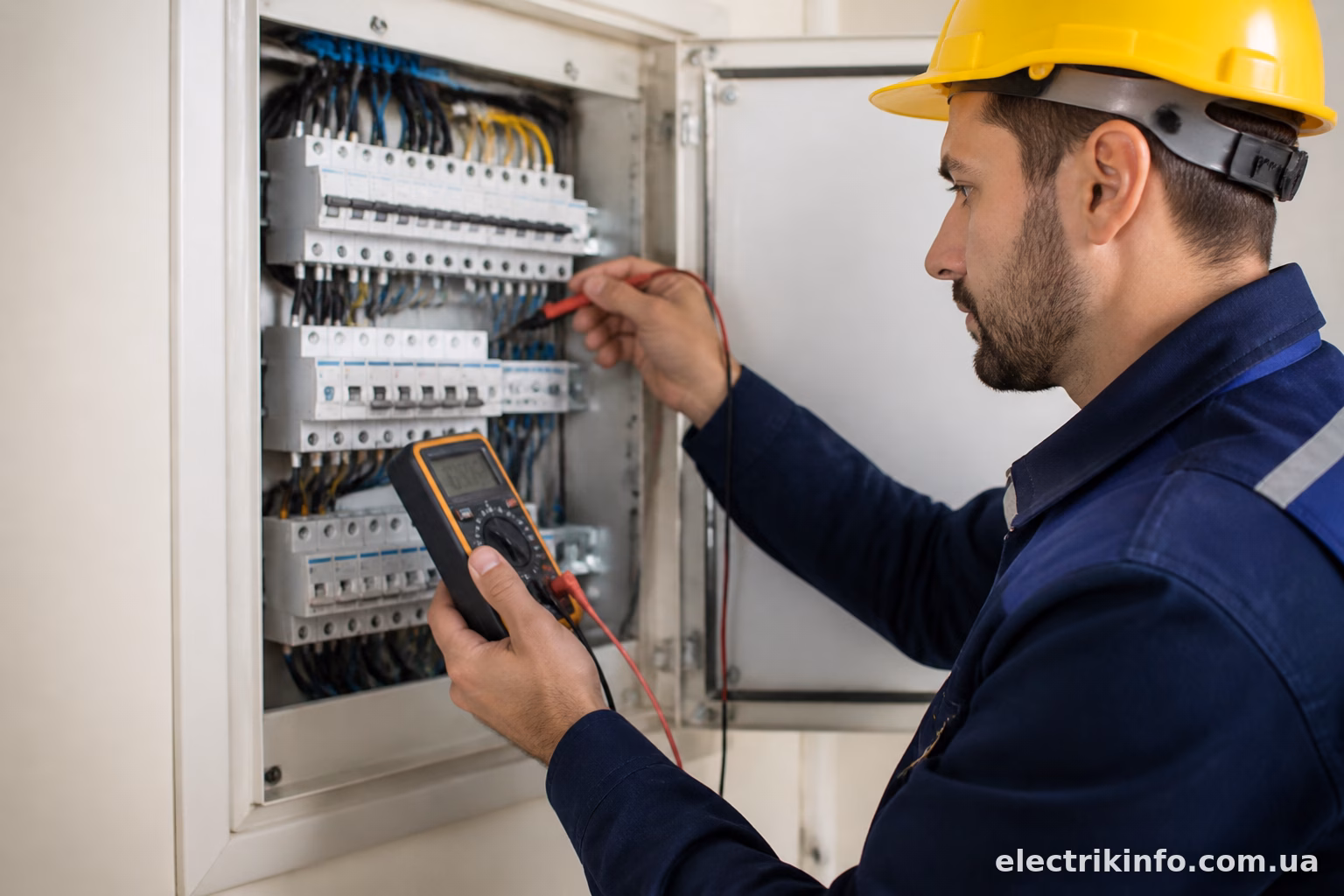

З чого складається навантаження квартири
Спочатку варто скласти список усіх споживачів електроенергії. Не орієнтовно “у мене холодильник і телевізор”, а конкретно, з потужністю кожного приладу. Потужність зазвичай вказана на шильдику приладу або в паспорті — в ватах (Вт) або кіловатах (кВт).
Типовий набір для квартири виглядає приблизно так:
- холодильник — 150-400 Вт
- пральна машина — 2000-2500 Вт
- бойлер (водонагрівач) — 1500-3000 Вт
- мікрохвильовка — 800-1500 Вт
- електрочайник — 1500-2200 Вт
- духова шафа електрична — 2000-3500 Вт
- кондиціонер — 800-2500 Вт залежно від потужності
- освітлення — 300-600 Вт на всю квартиру
- телевізор, комп’ютер, зарядки — сумарно 300-500 Вт
- варильна поверхня електрична — 3000-7000 Вт
Якщо просто скласти всі ці цифри, вийде якась космічна сума — 15-20 кВт і більше. Але насправді квартира так ніколи не працює. Одночасно бойлер, духовку і пральну машину вмикають рідко. Тому в розрахунках використовують коефіцієнт одночасності.
Коефіцієнт одночасності — головна хитрість розрахунку
Це та штука, яку часто забувають новачки, і через це закладають в проект нереальні потужності. Коефіцієнт одночасності (Кс) показує, яка частка від сумарної потужності приладів реально працює в один момент часу.
Для звичайної квартири з типовим набором побутової техніки цей коефіцієнт зазвичай беруть у діапазоні 0.5-0.7. Тобто якщо сумарна потужність усіх приладів 15 кВт, реальне пікове навантаження буде десь 7.5-10.5 кВт.
Чому так? Бо холодильник працює постійно, але споживає мало. Освітлення — постійно, але теж не багато. А потужні прилади типу бойлера, духовки, пральної машини вмикаються епізодично і рідко всі одразу. Виняток — коли в сім’ї є звичка готувати, прати і приймати душ одночасно ввечері після роботи. Тоді краще брати коефіцієнт ближче до 0.7-0.8, про всяк випадок.

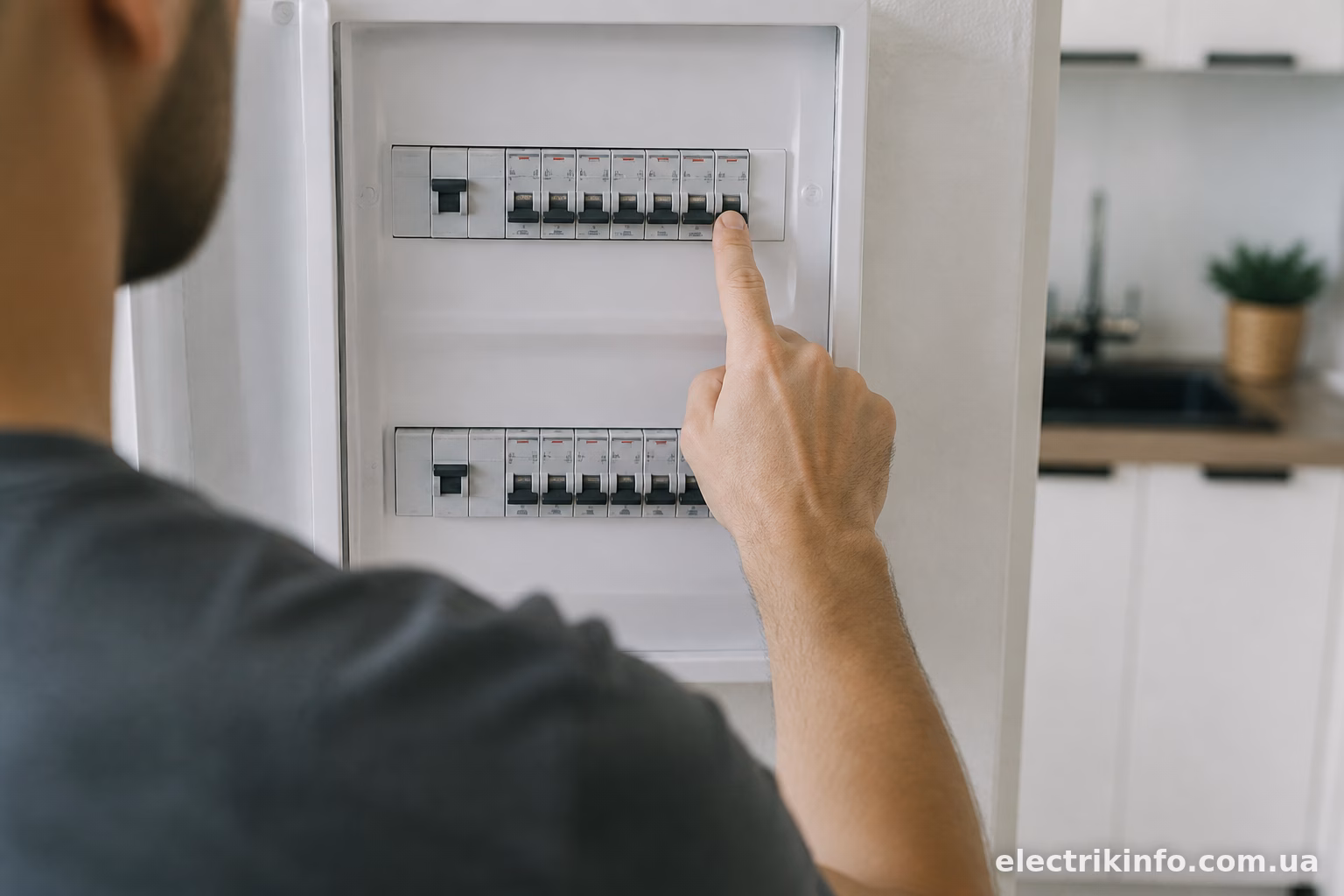

Покроковий розрахунок на прикладі
Візьмемо реальну квартиру — двокімнатну, з типовим набором техніки, без електроопалення (це важливо, бо електроопалення рахується окремо і зазвичай вимагає окремого потужного вводу).
Список приладів і потужностей:
- холодильник — 300 Вт
- пральна машина — 2200 Вт
- бойлер — 2000 Вт
- мікрохвильовка — 1000 Вт
- чайник — 2000 Вт
- духовка — 2500 Вт
- варильна поверхня — 5000 Вт
- освітлення — 400 Вт
- дрібна техніка (телевізор, ноутбук, зарядки) — 400 Вт
- кондиціонер — 1500 Вт
Сума: 300+2200+2000+1000+2000+2500+5000+400+400+1500 = 17300 Вт, тобто 17.3 кВт.
Застосовуємо коефіцієнт одночасності 0.6:
17.3 × 0.6 = 10.38 кВт
Це і буде розрахункове навантаження на квартиру. Саме під цю цифру підбирається ввідний автомат, лічильник і перетин вступного кабелю.
Як перевести кіловати в ампери
Автомати і кабелі маркуються не в ватах, а в амперах. Тому потрібна ще одна формула — переведення потужності в струм. Для однофазної мережі 220В формула проста:
I = P / U
де I — струм в амперах, P — потужність у ватах, U — напруга (220В для однофазної мережі).
Для нашого прикладу: 10380 / 220 = 47.2 А
Округляємо в більшу сторону з невеликим запасом і отримуємо, що потрібен ввідний автомат приблизно на 50А. На практиці зазвичай ставлять найближчий стандартний номінал — 50А або 63А, залежно від того, які потужності дозволяє енергокомпанія за договором.
Якщо мова про трифазну мережу (380В), формула трохи інша:
I = P / (U × 1.73)
Множник 1.73 — це корінь з трьох, він з’являється через специфіку трифазних розрахунків. Трифазний ввід у квартирах трапляється рідко, зазвичай це приватні будинки з електроопаленням або потужними електроплитами.

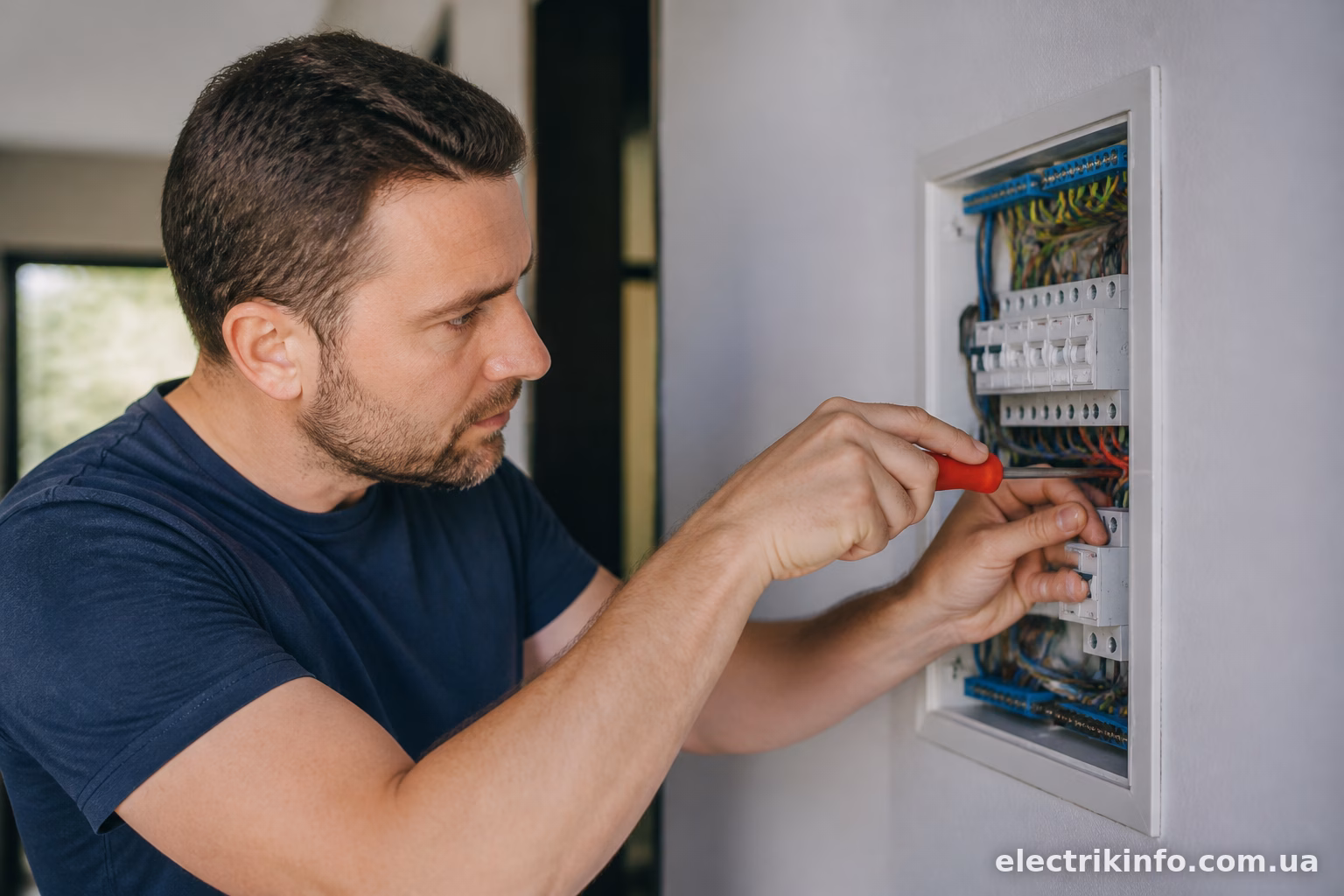

Розрахунок для окремих груп проводки
Загальне навантаження на весь щиток — це одне. Але кожна група (кухня, ванна, освітлення, розетки в кімнатах) розраховується окремо, зі своїм автоматом і кабелем.
Для кухні, де стоять потужні прилади типу духовки і варильної поверхні, часто роблять окрему групу з автоматом на 25-32А і кабелем 4-6 мм². Для бойлера — окрема лінія з автоматом 16-20А (залежно від потужності бойлера) і УЗО обов’язково, бо вода і електрика поруч — це завжди підвищений ризик.
Для звичайних розеток у кімнатах вистачає групи з автоматом 16А і кабелем 2.5 мм². Для освітлення — автомат 10А і кабель 1.5 мм². Це стандартні, перевірені роками поєднання, які відповідають норовам ПУЕ.
Ось приблизна відповідність перетину кабелю і номіналу автомата, яку варто тримати в голові:
- кабель 1.5 мм² — автомат не більше 10А (освітлення)
- кабель 2.5 мм² — автомат не більше 16А (розетки)
- кабель 4 мм² — автомат не більше 25А (потужна техніка, кухня)
- кабель 6 мм² — автомат не більше 32А (варильна поверхня, духовка)
Тут важливий момент: автомат захищає кабель, а не прилад. Тому номінал автомата підбирається під перетин проводки, а не навпаки. Якщо поставити автомат більшого номіналу, ніж витримує кабель, при перевантаженні автомат не спрацює вчасно, і кабель почне грітись, поки не станеться щось погане.
Що враховувати додатково
Розрахунок “на папері” — це база, але є ще кілька практичних нюансів, які часто впливають на реальну картину.
По-перше, старі будинки — хрущовки, панельки 60-70-х років — часто мають вступний кабель, розрахований на 25-40А максимум. Навіть якщо ви порахуєте, що вам потрібно 50А, фізично мережа під’їзду може цього не витягнути. У такому разі варто звертатись до енергопостачальної компанії і збільшувати виділену потужність офіційно, а не сподіватись на автомат.
По-друге, пускові струми деяких приладів у кілька разів перевищують номінальні. Компресор холодильника чи кондиціонера в момент запуску споживає в 3-5 разів більше струму, ніж у робочому режимі. Це триває долі секунди, але якщо кілька таких пускових струмів накладуться одночасно — автомат може вибити навіть при формально нормальному навантаженні. Тому невеликий запас у 15-20% при розрахунках — це не перестраховка, а необхідність.
По-третє, якщо плануєте в майбутньому докуповувати техніку — кондиціонер, електричний тепла підлога, ще один бойлер — закладайте це в розрахунок одразу. Перекладати проводку через рік-два набагато дорожче і незручніше, ніж закласти невеликий запас потужності зараз.
Коли краще звернутись до фахівця
Розрахунок навантаження для типової квартири з базовим набором техніки можна зробити самостійно за наведеною вище схемою. Але якщо мова про квартиру з електроопаленням, теплою підлогою на велику площу, кількома кондиціонерами і потужною кухнею — тут краще, щоб проект розрахував електрик з досвідом, бо там уже враховуються і фазне навантаження (при трифазному вводі), і селективність автоматів, і особливості конкретного будинку.
Помилка в розрахунках на етапі проектування коштує значно дешевше, ніж переробка щитка і проводки в готовій квартирі з ремонтом.
Розрахунок навантаження — не найскладніша математика, але саме вона визначає, наскільки безпечно і надійно працюватиме електрика в квартирі роками. Краще витратити годину на розрахунки і купівлю правильного кабелю та автоматів, ніж потім розбиратись, чому пахне паленим за стіною.
