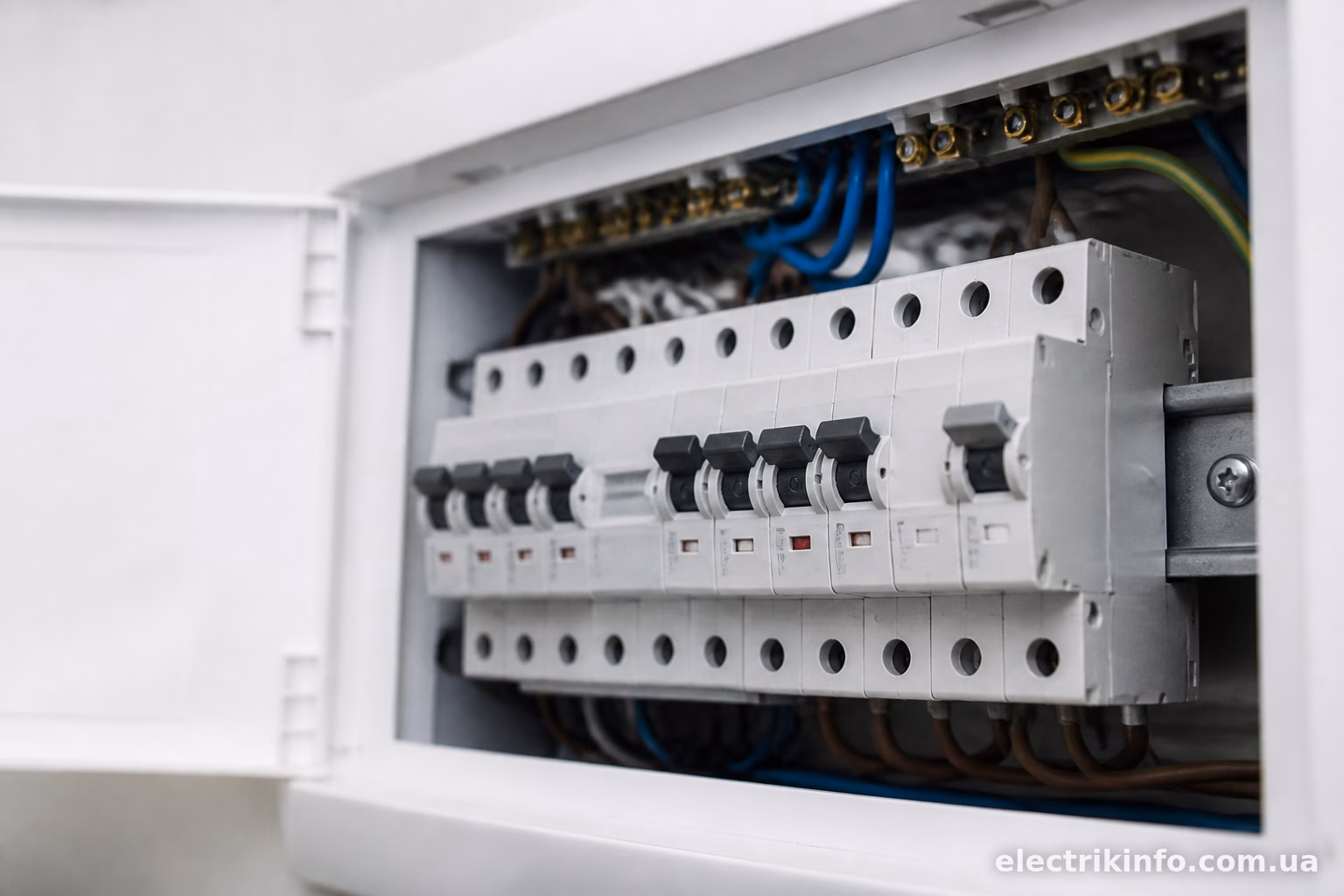

Автомат на 16А в однофазній мережі 220В витримує приблизно 3,5 кВт номінального навантаження. Це той показник, який найчастіше шукають, підбираючи захист для розетки чи групи освітлення. Але цифра ця умовна, і нижче поясню чому.
Як рахується потужність через силу струму
Формула проста, зі школи: P = U × I. Множимо напругу на силу струму — отримуємо потужність у ватах.
Для мережі 220В і автомата на 16А маємо: 220 × 16 = 3520 Вт, тобто 3,52 кВт. Округлюють зазвичай до 3,5 кВт — цей результат і гуляє по всіх довідниках та форумах.
Але тут є нюанс. Автомат розрахований на тривале навантаження не на всі 100% номіналу, а десь на 80%. Це стандартна практика в електротехніці — залишати запас, щоб контакти не грілись і механізм не спрацьовував передчасно від нагріву. Тому реальна безпечна потужність для постійного підключення — це вже не 3,5, а приблизно 2,8-3 кВт.
Різниця невелика, але коли підключаєте бойлер на 3 кВт до автомата 16А — він теоретично витримає, проте буде працювати на межі. При коливаннях напруги в мережі (а вони в наших будинках не рідкість) автомат може почати вибивати саме тому, що навантаження впритул до номіналу.

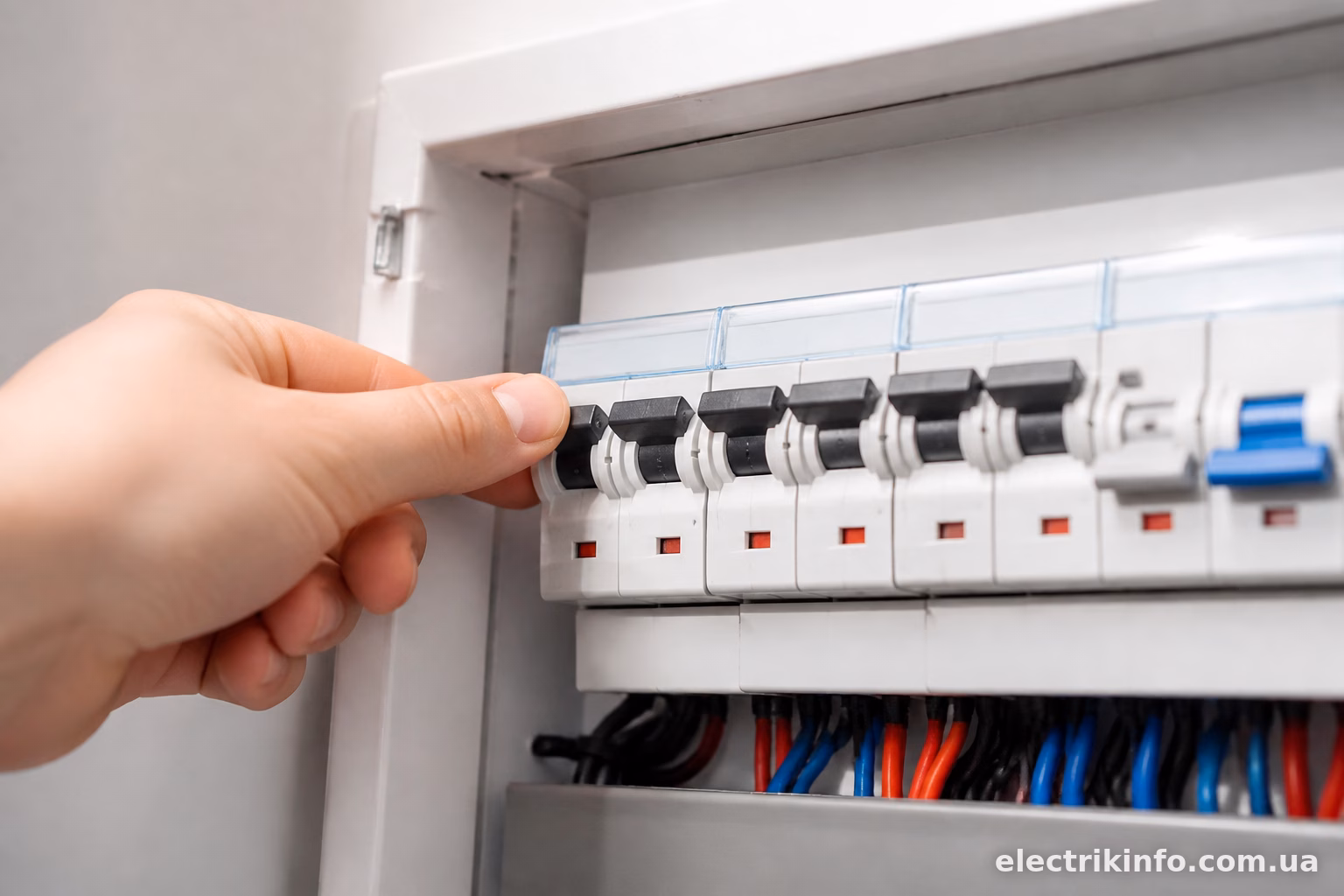

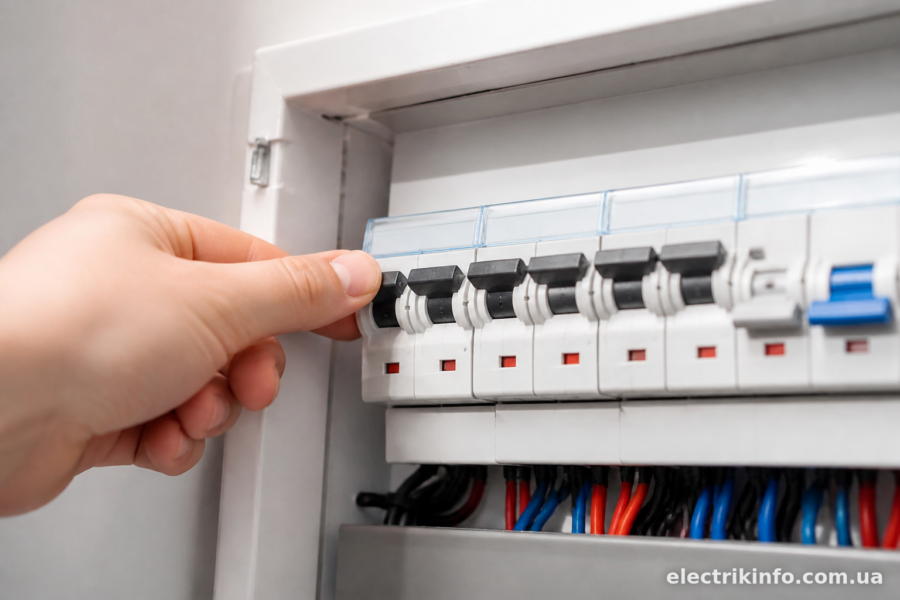

Трифазна мережа — інша математика
Якщо мова про трифазний автомат на 16А (три полюси, підключення до 380В), розрахунок вже інший через фазовий зсув.
Формула виглядає так: P = √3 × U × I × cos φ. Для лінійної напруги 380В і коефіцієнта потужності 0,95 (типове значення для побутових навантажень) отримуємо приблизно 10,5 кВт.
Це стосується випадків, коли навантаження рівномірно розподілене по трьох фазах — наприклад, трифазний електрокотел чи потужна виробнича установка. Якщо ж кожен полюс автомата працює окремо на своє однофазне навантаження (буває і таке в розподільних щитах), тоді рахуємо кожну фазу як 3,5 кВт і множимо на три — виходить ті ж 10,5 кВт сумарно, але навантаження вже не пов’язане фазовим зсувом.

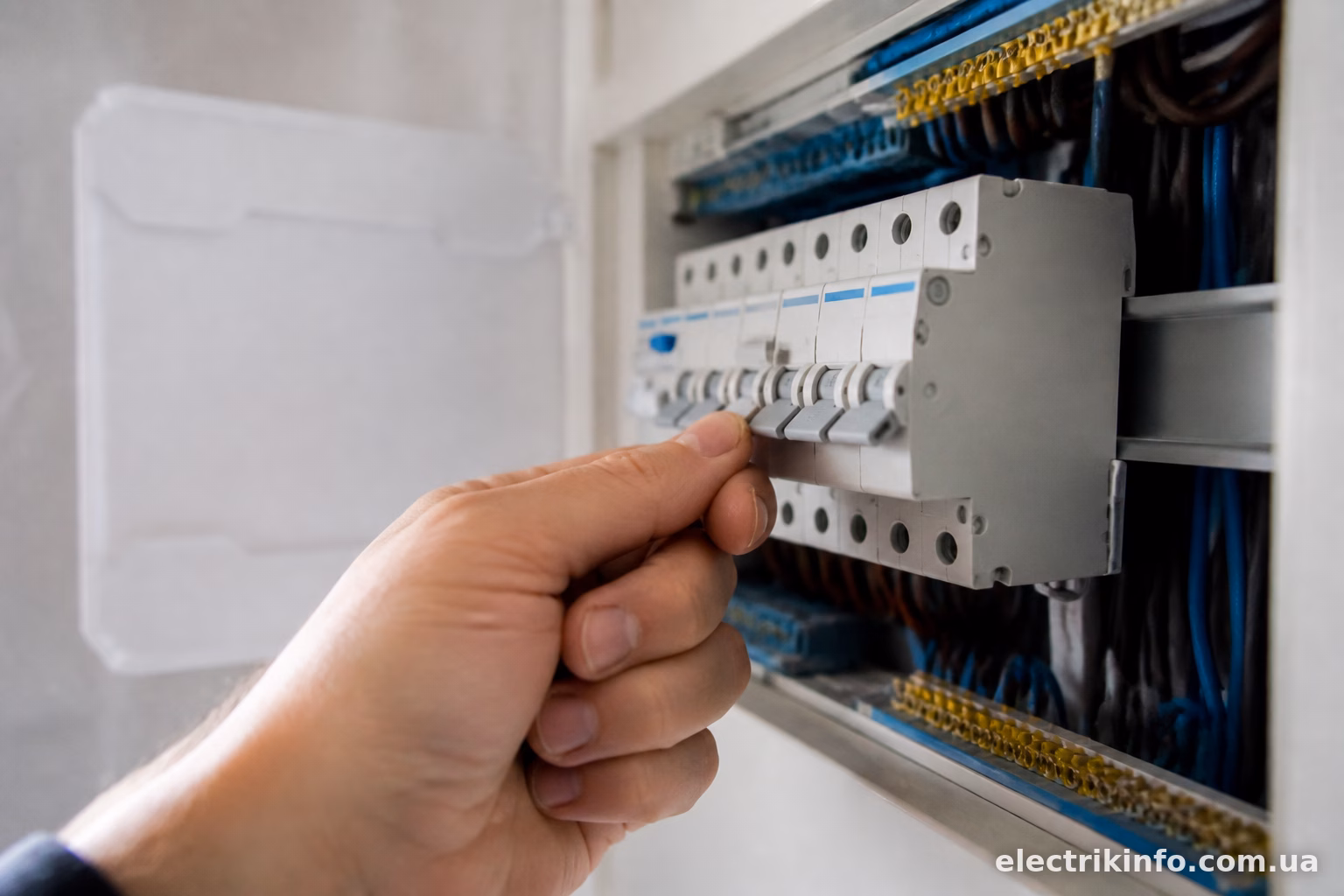

Скільки техніки можна підключити на практиці
От тут якраз і починається найцікавіше — теорія теорією, а на практиці автомат 16А в квартирі найчастіше ставлять на:
- групу розеток у кімнаті або кухні (без потужної техніки типу духовки);
- освітлення по всій квартирі або на поверсі приватного будинку;
- окрему лінію для кондиціонера чи спліт-системи середньої потужності;
- підключення пральної машини разом з іншою побутовою технікою в одній групі.
Якщо рахувати практично, а не по максимуму, то на автомат 16А спокійно вішають одночасне навантаження в межах 2,5-3 кВт без ризику постійних відключень. Це чайник (2 кВт) плюс мікрохвильовка (0,8 кВт) — вже впритул. Додасте ще фен на 1,5 кВт — і автомат піде вибивати, бо сумарно вже за 4 кВт.
Класична помилка новачків — рахувати потужність кожного приладу окремо і думати, що раз холодильник 0,3 кВт, а мікрохвильовка 0,8 кВт, то все разом влізе. Влізти то влізе, але треба дивитись на одночасність включення. Пральна машина під час нагріву води може споживати 2-2,5 кВт, і якщо в цей момент увімкнути ще й чайник — привіт, спрацювання автомата.
Порівняння з іншими номіналами
Для наочності варто глянути на весь ряд популярних автоматів і зрозуміти, де саме місце 16-амперного захисту.
Автомат на 10А витримує близько 2,2 кВт — цього вистачає для освітлювальної групи або одної-двох розеток без потужних споживачів. Автомат на 16А, як вже рахували, тримає 3,5 кВт — стандарт для більшості побутових розеток. Автомат на 20А розрахований на 4,4 кВт, його ставлять під потужнішу техніку — духові шафи, потужні кондиціонери. Автомат на 25А витримує 5,5 кВт, це вже під електроплиту або потужний бойлер. А автомат на 32А тримає 7 кВт — типовий вибір для варильної поверхні чи потужного проточного водонагрівача.
Якщо порівнювати з перерізом кабелю, то під автомат 16А зазвичай кладуть мідний провід перерізом 2,5 мм². Це важливий момент — автомат сам по собі не врятує проводку, якщо переріз кабелю занижений. Захист повинен спрацьовувати раніше, ніж перегріється кабель, а не навпаки.

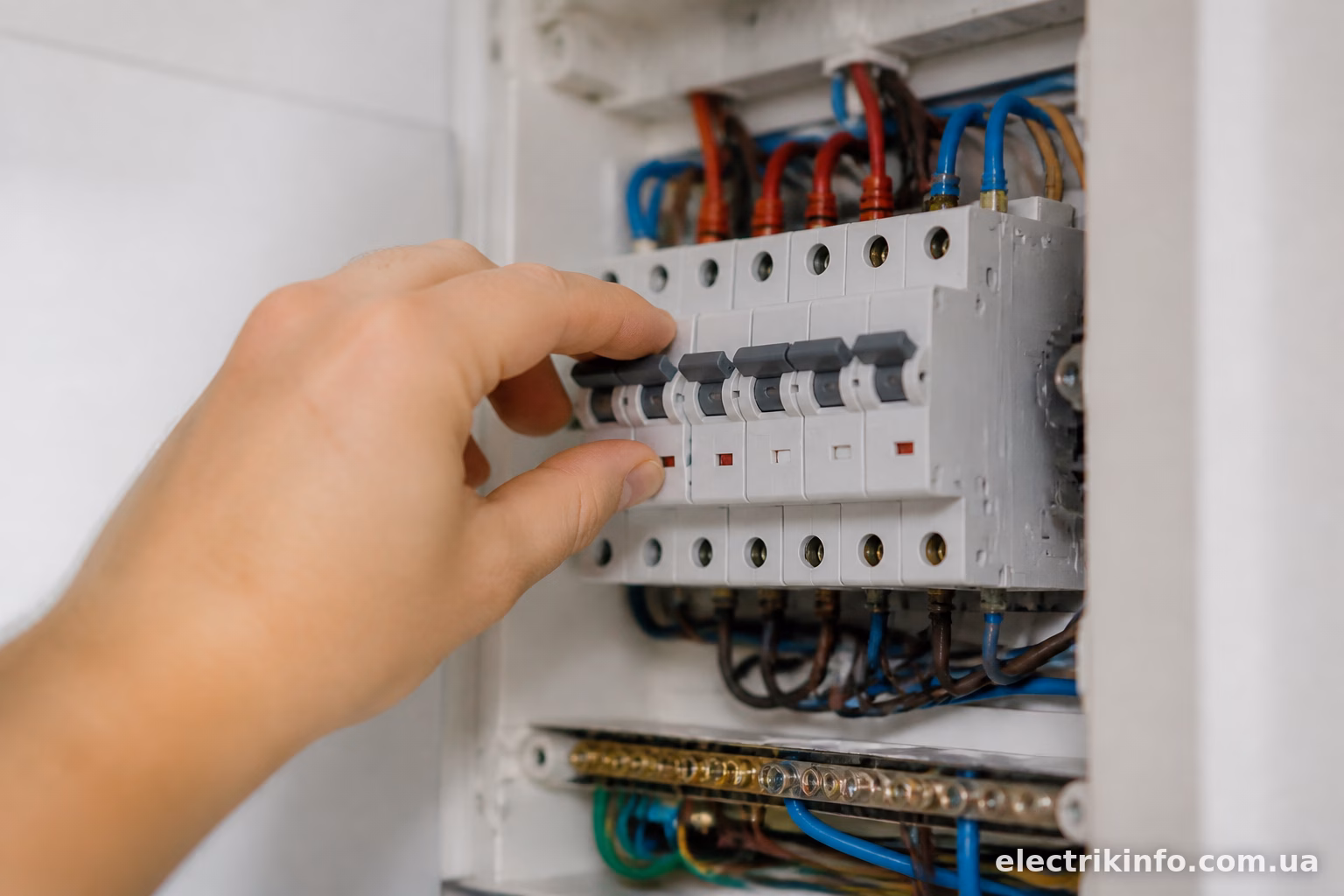

Чому автомат вибиває при “нормальній” на вигляд потужності
Часто буває так: людина порахувала — начебто вкладається в 3,5 кВт, а автомат все одно відключається. Причин тут кілька.
Пусковий струм у деяких приладів (холодильники, кондиціонери, насоси) в момент запуску в кілька разів перевищує номінальний. Компресор холодильника при старті може на долі секунди споживати в 5-7 разів більше струму, ніж під час звичайної роботи. Автомат з характеристикою С (найпоширеніша в побуті) розрахований витримувати такі короткочасні стрибки, але якщо кілька приладів стартують одночасно — може і не витримати.
Другий момент — стан самого автомата. Старі автомати радянського виробництва чи дешеві китайські аналоги часто мають занижений реальний поріг спрацювання порівняно з заявленим номіналом. Автомат, який рік тому спокійно тримав 3,5 кВт, через перегрів контактів чи механічний знос може почати спрацьовувати вже на 3 кВт.
Третій — температура в щитку. Якщо електрощит стоїть у непровітрюваному місці або поруч з нагрівальними приладами, автомати всередині нагріваються сильніше і їх реальна пропускна здатність падає. У виробничих характеристиках завжди вказують номінал для температури 30°C — при вищій температурі виробники рекомендують брати запас.
Практичні поради при виборі
Коли підбираєте автомат саме на 16А під конкретну лінію — не рахуйте впритул до максимуму. Якщо сумарна потужність приладів на групі виходить 3,3-3,5 кВт, краще одразу брати автомат на 20А (за умови, що кабель це витримує) або розносити навантаження на дві окремі лінії.
Для розеткових груп у кухні, де одночасно можуть працювати кілька потужних приладів, часто взагалі роблять кілька окремих ліній по 16А кожна — під духову шафу окремо, під варочну панель окремо, під дрібну техніку окремо. Це і зручніше в експлуатації, і надійніше з точки зору захисту.
Ще один нюанс — не забувайте про характеристику автомата (B, C або D). Для побутових ліній із звичайними приладами беруть характеристику С. Для ламп розжарювання чи резистивних навантажень без пускових струмів підходить і В. А для потужних двигунів з великим пусковим струмом іноді потрібна D, хоча в квартирах це рідкість.
Автомат на 16А — це робоча конячка більшості побутових електромереж, і 3,5 кВт номінальної потужності вистачає для переважної більшості завдань. Головне — не забувати про реальний запас у 20%, враховувати пускові струми техніки і не намагатись впхнути в одну групу все підряд. Тоді автомат прослужить довго і не буде дратувати спрацюваннями в найнезручніший момент.
