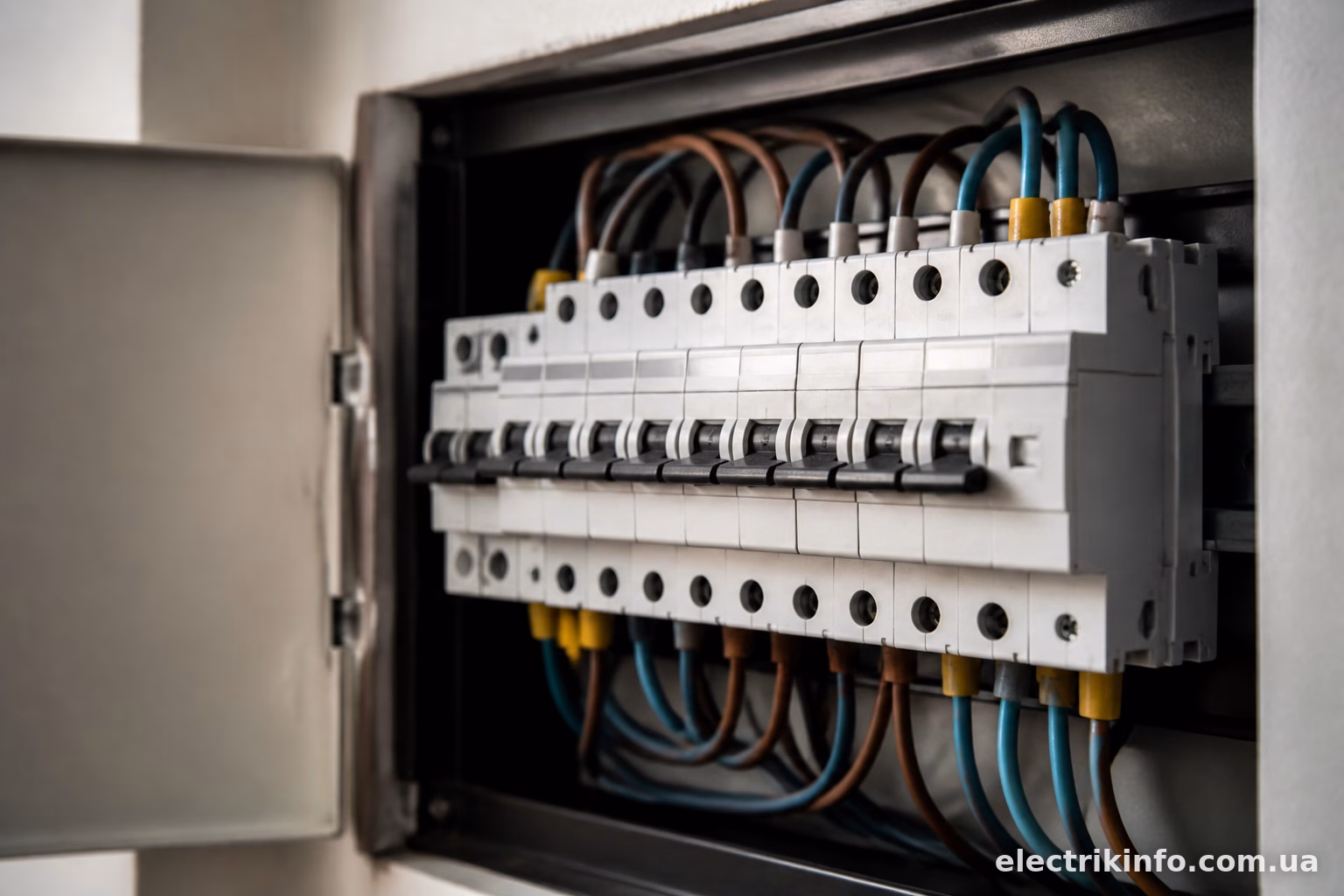

Чому автомат гріється в електрощиті

Автомат гріється майже завжди — це нормальна фізика процесу. Струм проходить через контакти, контакти мають опір, опір виділяє тепло. Питання не в тому, чи гріється автомат, а наскільки сильно і чому саме у вашому випадку корпус став гарячим, а не теплим.

Якщо торкнутися автомата рукою і відчути, що він теплий — це, як правило, норма. А от коли корпус пластиковий стає гарячим настільки, що тримати руку неприємно, або з’являється запах паленої пластмаси — тут вже треба розбиратися, бо це прямий шлях до пожежі в щитку.

Перевантаження лінії — найпоширеніша причина

Найчастіше автомат гріється тому, що через нього довго йде струм, близький до номіналу або навіть перевищує його. Класична ситуація: на кухні один автомат номіналом 16А обслуговує і холодильник, і мікрохвильовку, і чайник, і духову шафу. Ввімкнули все одночасно — струм пішов за межі розрахункового, автомат почав нагріватися, а іноді ще й спрацьовує з затримкою або взагалі не вибиває, бо запас по номіналу дозволяє протриматись якийсь час.

Тут рішення просте на словах, складніше на ділі — розвантажити лінію. Або розвести потужних споживачів на окремі групи, або поставити автомат з більшим номіналом за умови, що переріз кабелю це дозволяє. Саме тому важливо ще на етапі проєктування рахувати сумарну потужність, а не ставити автомати “на око”.

Поганий контакт у клемах

Це, мабуть, друга за популярністю причина, і найбільш підступна. Провід у клемі автомата затягнутий недостатньо туго — і в місці контакту виникає перехідний опір. А там, де опір, там і тепло. Причому гріється не сам автомат як механізм, а саме зона клеми, звідки тепло передається на весь корпус.

Буває й навпаки — провід перетягнутий і пошкоджена жила, особливо якщо це алюміній. Алюмінієві жили взагалі люблять “текти” з часом, метал ослаблює затискання, контакт слабшає, з’являється іскріння, нагрів росте по наростаючій.

Перевірити це нескладно навіть без спеціальних приладів — вимкнути напругу, відкрутити клему, оглянути провід. Якщо на жилі видно потемніння, оплавлення ізоляції або сліди кіптяви — причина знайдена. Жилу треба зачистити, а краще відрізати пошкоджену ділянку і підключити заново з нормальним моментом затягування.

Занадто тонкий провід під надто потужний автомат

Буває і така історія: автомат стоїть на 25А, а кабель під нього — 1,5 мм², розрахований максимум на 16-19А залежно від умов прокладання. Формально автомат не перевантажений, спрацьовує коли треба, але через тонкий провід у місці з’єднання йде підвищений нагрів, який передається на клему і сам корпус.

Тому номінал автомата завжди підбирають під переріз кабелю, а не навпаки. Правило приблизне, але робоче: для мідного проводу 1,5 мм² — автомат 16А, для 2,5 мм² — 20-25А, для 4 мм² — 32А. Точні цифри залежать від способу прокладки (в стіні, в гофрі, відкрито) і довжини лінії, але суть та сама — товщина проводу диктує, який автомат можна ставити.

Автомат низької якості або підробка

На ринку зараз море автоматичних вимикачів під відомі бренди, які насправді виготовлені абияк у якомусь підвальному цеху. Контактна група в них із дешевого металу з високим опором, механізм розчеплення спрацьовує невчасно або взагалі не спрацьовує при номінальному перевантаженні.

Такий автомат може гріти навіть при нормальному, не завищеному навантаженні. Зовні відрізнити підробку від оригіналу складно, іноді навіть фахівці помиляються. Орієнтир — купувати обладнання в перевірених магазинах, а не на стихійних ринках за підозріло низькою ціною. IEK, Schneider Electric, ABB, Legrand, Eaton — виробники з репутацією, і підробити їх продукцію намагаються часто, тому уважність при виборі точки продажу тут не менш важлива, ніж вибір бренду.

Автомат старий і його ресурс вичерпано

Автоматичні вимикачі не вічні. Виробники закладають певний ресурс спрацювань — зазвичай кілька тисяч циклів включення-вимкнення. Плюс з роками контакти окислюються, пружинний механізм слабшає, пластик корпусу може розсихатись від постійного теплового впливу.

Якщо автомату 15-20 років і більше — навіть без видимих пошкоджень варто задуматись про заміну, особливо якщо він обслуговує потужну лінію. Стара радянська “автоматика” на кшталт АЕ1000 чи подібних — це взагалі окрема історія, такі апарати давно пора міняти на сучасні незалежно від зовнішнього стану.

Щільне розташування автоматів у щиті

Ще один нюанс, про який часто забувають. Коли в щитку автомати стоять впритул один до одного без жодних проміжків, а щиток при цьому закритий і погано вентилюється — тепло від сусідніх апаратів накопичується. Автомат, який сам по собі гріється не сильно, у такому оточенні може розігрітися значно більше, бо тепло просто нікуди відводити.

Особливо це актуально для щитків, встановлених у нішах або шафах без вентиляційних отворів. Влітку, коли й так спекотно, ситуація загострюється.

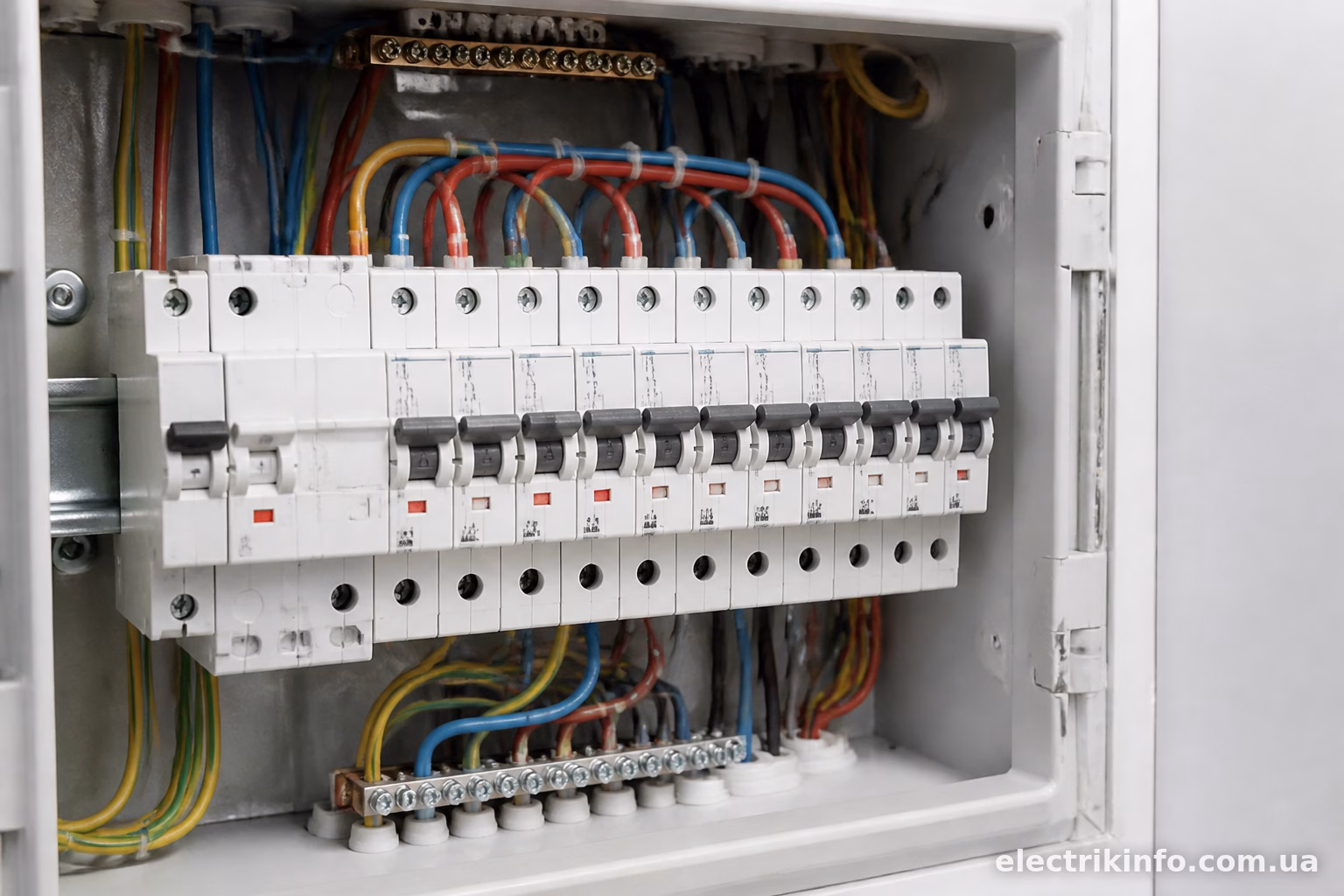

Як зрозуміти, що нагрів — це вже проблема

Кілька орієнтирів, за якими можна судити про ступінь загрози:

корпус настільки гарячий, що неможливо тримати палець довше секунди-двох — це вже привід для тривоги;
відчутний запах паленого пластику або гару поруч зі щитком;
потемніння або оплавлення пластикового корпусу автомата;
зміна кольору проводу біля клеми, чорні або коричневі плями;
автомат вибиває при навантаженні, яке раніше він витримував без проблем.

Якщо є тепловізор або хоча б піроометр — можна виміряти температуру точно. Нормальна робоча температура корпусу автомата при номінальному навантаженні — до 60-70°C, це вже гаряче на дотик, але не критично. Все, що вище — сигнал розбиратися.

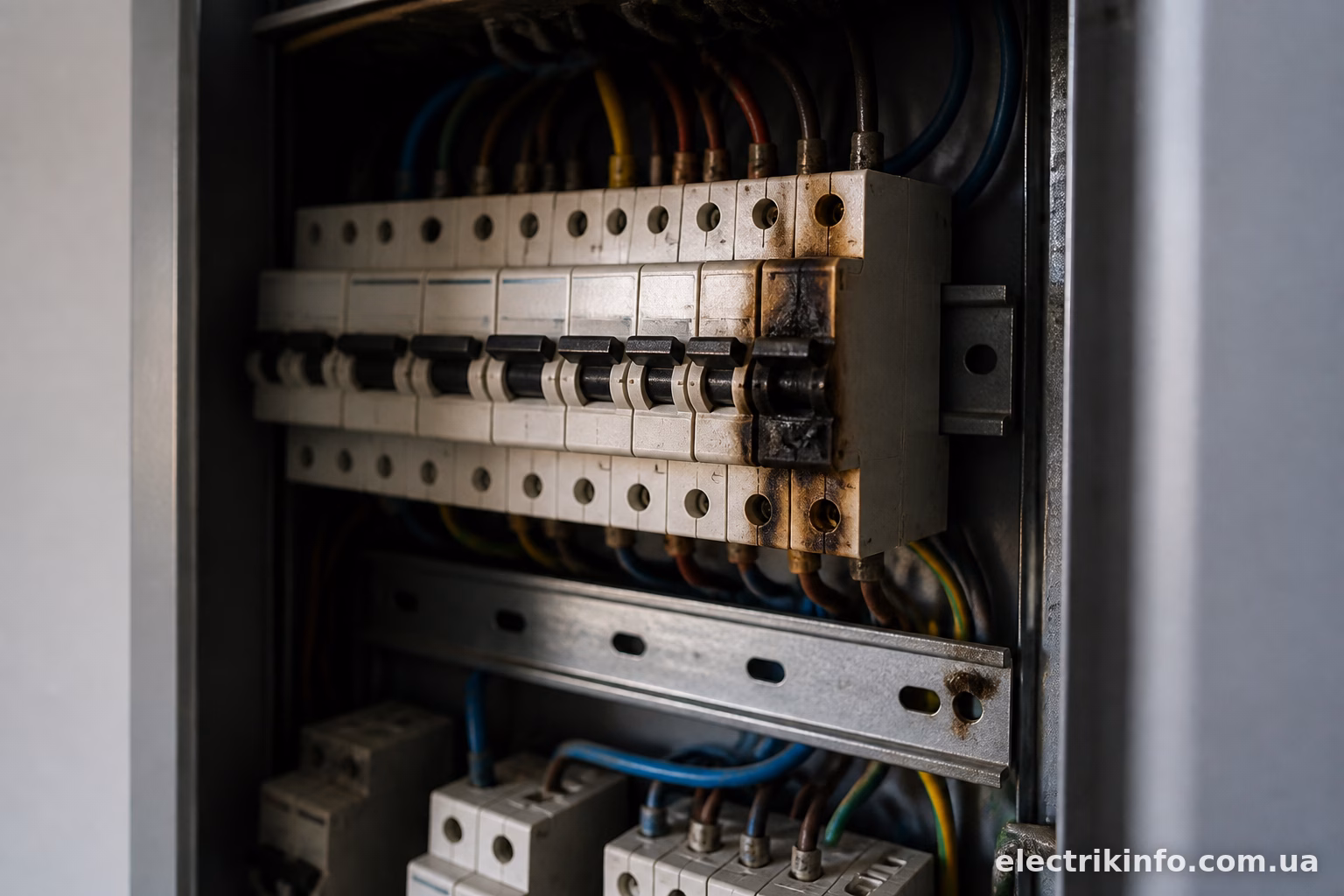

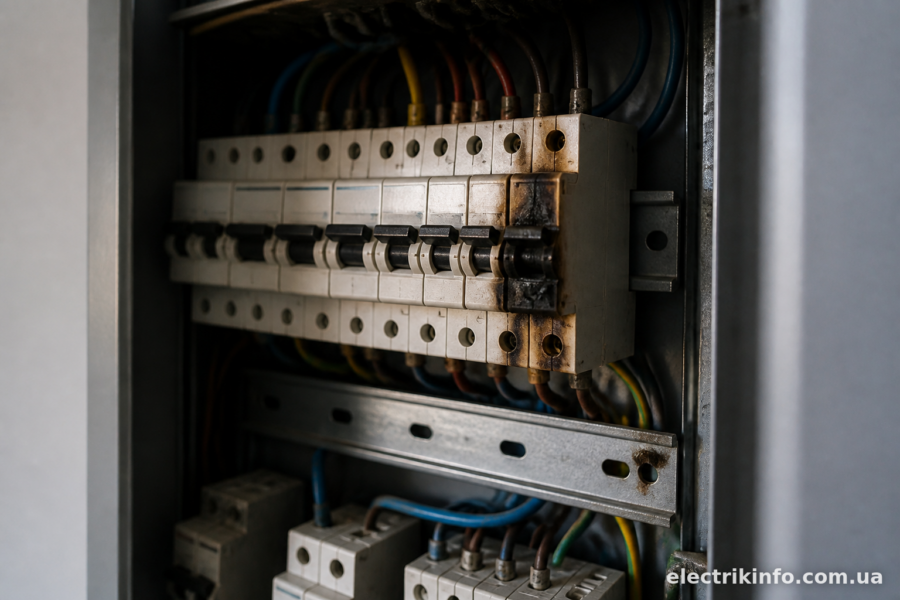

Що робити, якщо автомат гріється

Перший крок — знеструмити лінію і перевірити затягування клем. Це найпростіша і найчастіша причина, і виправляється за п’ять хвилин викруткою. Заодно оглянути стан проводу — немає перетискань, оплавлень, окислення.

Далі варто перевірити реальне навантаження на лінії. Іноді достатньо просто порахувати, скільки потужних приладів висить на одному автоматі, і розвести їх по різних групах.

Якщо з клемами і навантаженням все гаразд, а гріється все одно — питання, ймовірно, в самому автоматі. Тут варіант один — заміна на новий, бажано перевіреного виробника і з правильно підібраним номіналом під переріз кабелю.

Окремо варто звернути увагу на УЗО і диференційні автомати поруч — якщо вся група в щитку працює на межі, потепліти може не тільки звичайний автомат, а й захисні пристрої поруч.

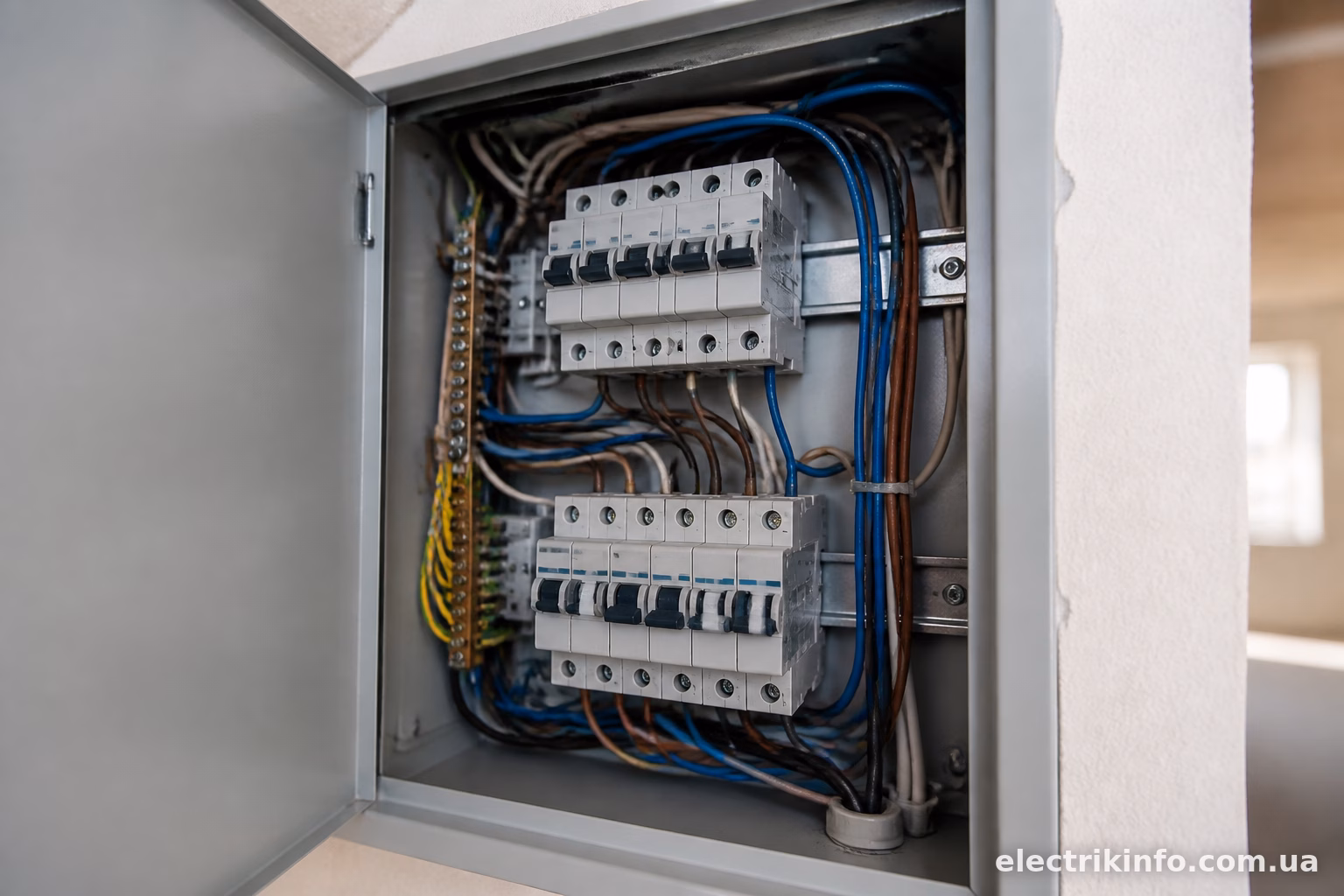

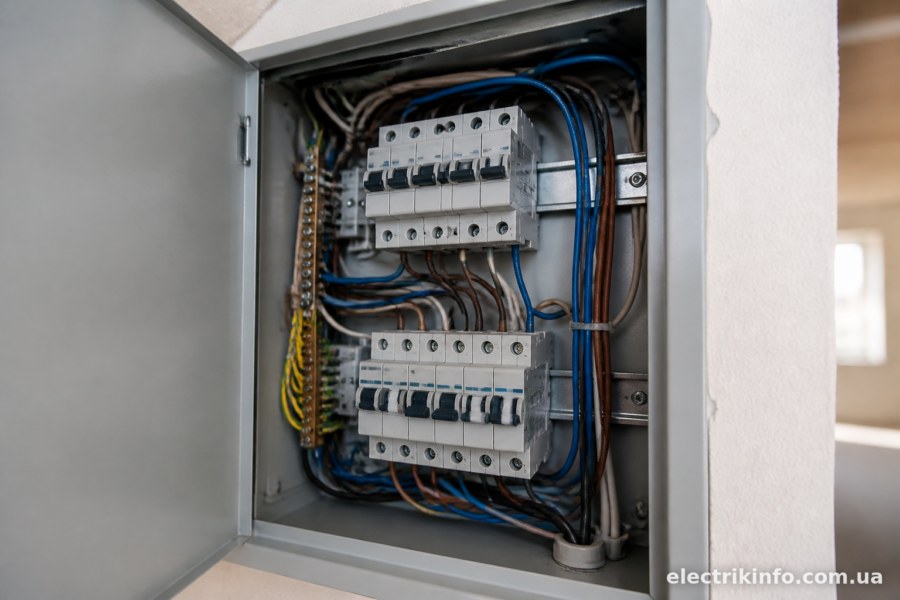

Коротко про головне

Легкий нагрів автомата — це нормальна робота фізики струму, і панікувати через теплий корпус не варто. А от гарячий корпус, запах гару чи оплавлення — це вже сигнал діяти, не відкладаючи на потім. Причин зазвичай небагато: слабкий контакт у клемі, перевантаження лінії, невідповідність автомата і перерізу кабелю, підробка або застарілий апарат. Знайти причину нескладно, якщо діяти послідовно — від найпростішого (перевірка клем) до найскладнішого (заміна автомата). Головне — не ігнорувати симптом, бо електрощит з перегрітим автоматом це та ситуація, де зволікання коштує дорого.
