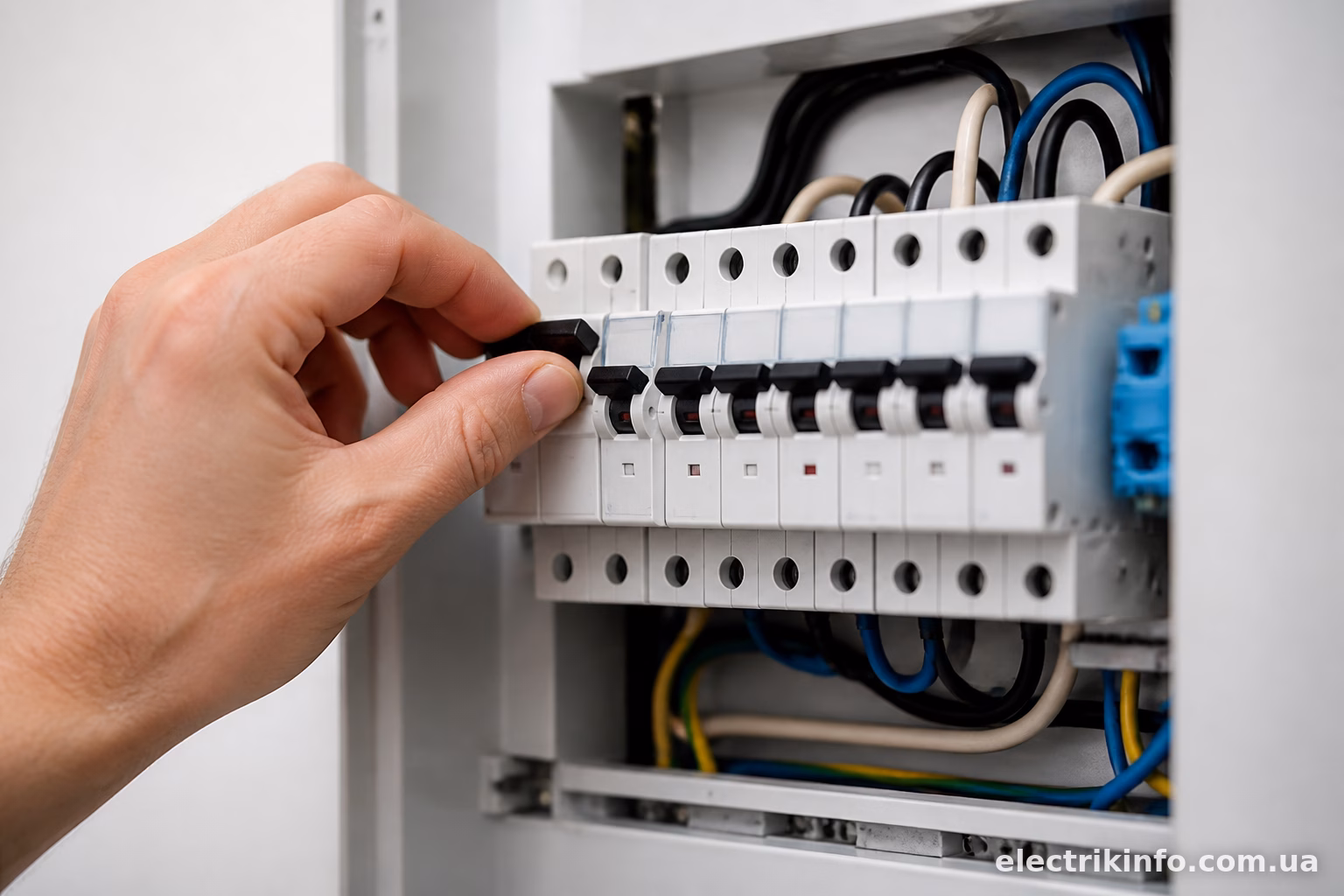

Автомат на 10А — це один з найменших номіналів, який зустрічається в побутових щитках. Найчастіше його ставлять на освітлення, слабкострумові лінії або на окремі малопотужні прилади. Щоб зрозуміти, скільки він реально витримує, треба просто перемножити струм на напругу — і тут вже питання, яку мережу ви маєте на увазі.
Розрахунок для однофазної мережі 220В
Формула проста: потужність дорівнює напрузі, помноженій на силу струму. Для стандартної домашньої розетки 220В маємо:
P = 220В × 10А = 2200Вт, тобто 2,2 кВт.
Це теоретична межа, на яку розрахований автомат за паспортом. На практиці ситуація трохи інша — і про це варто поговорити окремо, бо саме тут люди найчастіше помиляються і потім дивуються, чому автомат «вибиває» ще до того, як досягнуто заявлених 2,2 кВт.

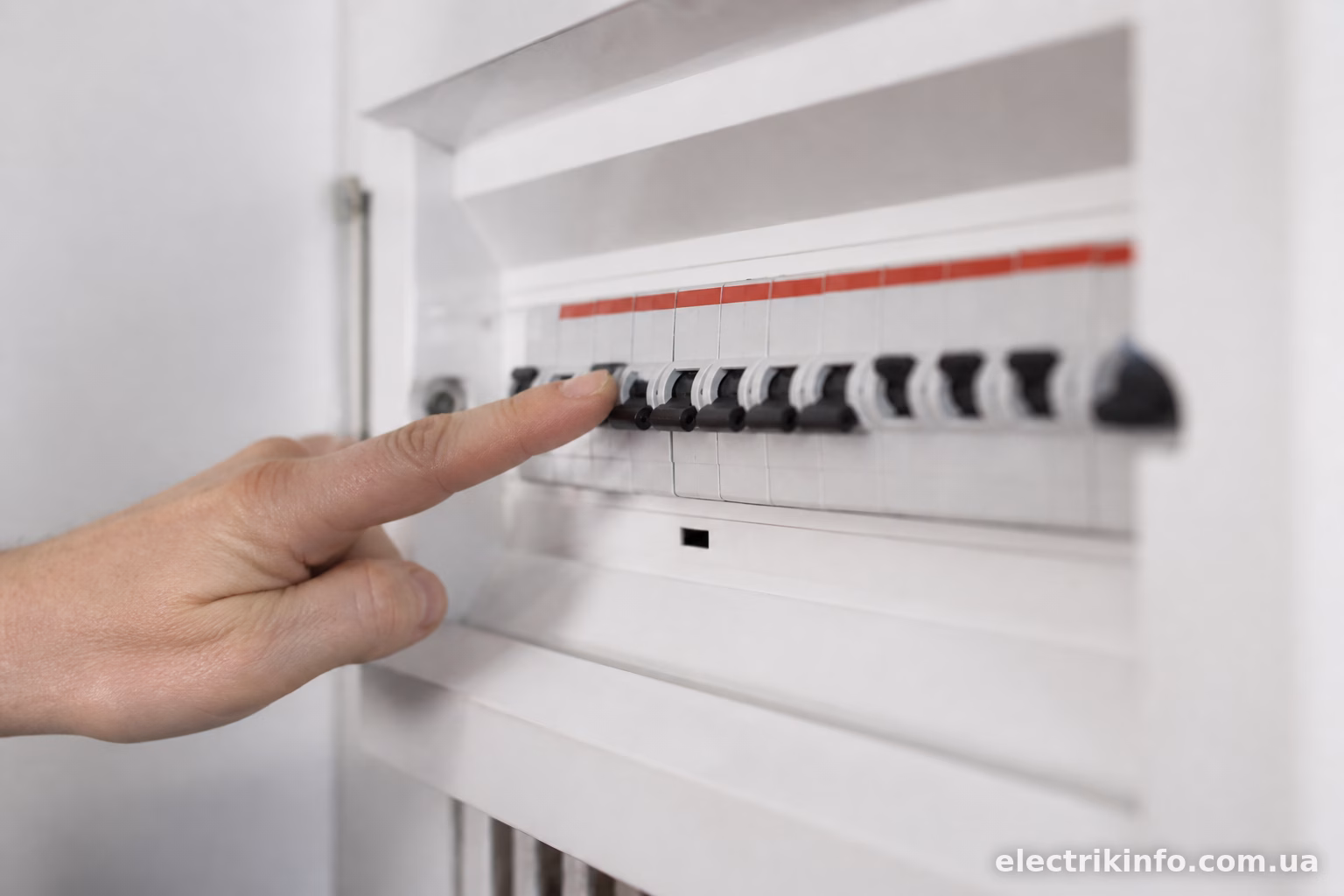

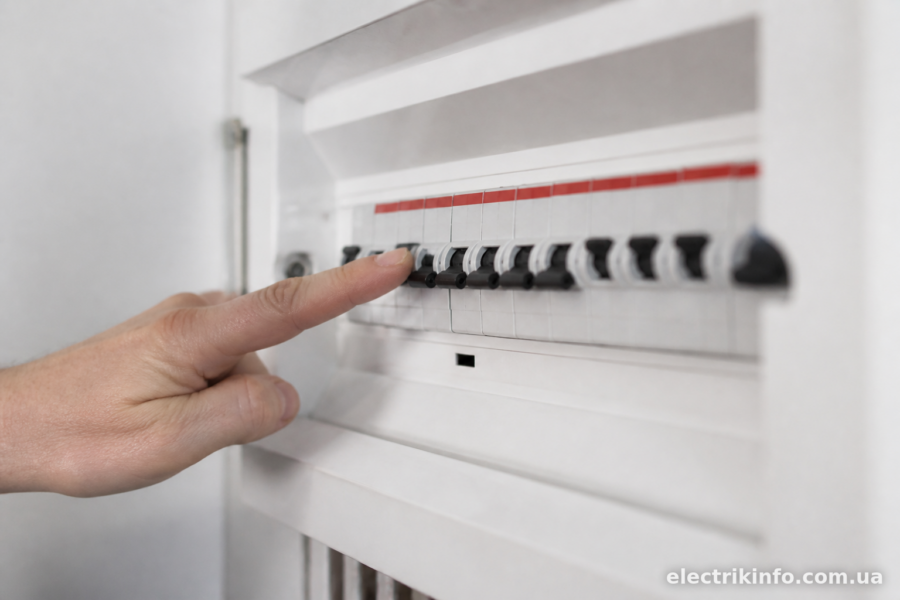

Чому реальна межа менша за розрахункову
Автоматичні вимикачі не розраховані на роботу на межі своїх можливостей цілодобово. Виробники закладають запас, і за нормами тривале навантаження не повинно перевищувати 80% від номіналу автомата. Це не примха, а вимога стандартів (зокрема ДБН і ПУЕ орієнтуються саме на такий підхід).
Виходить, що для тривалої, постійної роботи автомат на 10А варто навантажувати максимум на:
10А × 0,8 = 8А, що відповідає приблизно 1760 Вт (1,76 кВт).
Тобто якщо у вас увімкнений обігрівач на 2 кВт і він працює годинами без перерви — рано чи пізно автомат перегріється і спрацює, навіть якщо формально розрахункова потужність не перевищена. Це нормальна поведінка захисного пристрою, а не брак.
Короткочасні перевантаження автомат витримує без проблем — саме для цього існує час-струмова характеристика (B, C або D), яка визначає, наскільки швидко спрацює захист при перевищенні номіналу.
Для яких ліній ставлять автомат 10А
На практиці такий номінал використовують не для потужних споживачів, а для:
- освітлювальних груп у квартирі чи будинку — люстри, бра, точкові світильники;
- слабкострумових ліній — дзвінки, домофони, деякі системи сигналізації;
- окремих малопотужних розеток — наприклад, для зарядки телефонів чи ноутбука в окремій кімнаті;
- ліній управління (котушки контакторів, реле).
Для розеткових груп на кухні чи в кімнаті, де підключають чайники, мікрохвильовки чи обігрівачі, автомат на 10А буде занадто слабким — там зазвичай ставлять 16А або навіть 20А, залежно від перерізу кабелю та кількості споживачів.

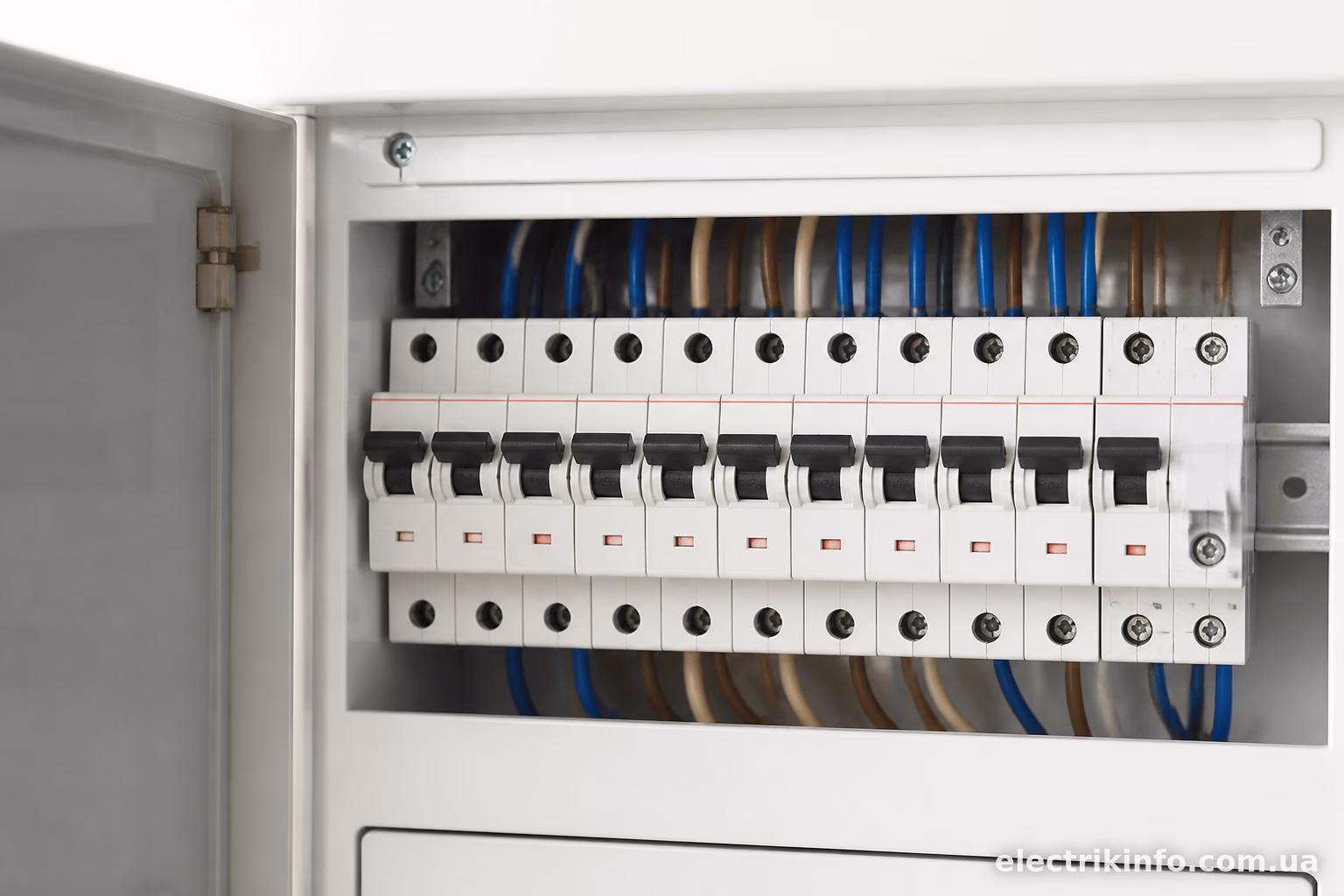

А що з трифазною мережею 380В
Якщо автомат стоїть у трифазному щитку і йдеться про трифазне навантаження (наприклад, для потужного електродвигуна чи трифазного нагрівача), розрахунок інший — там додається коефіцієнт √3 (приблизно 1,73):
P = √3 × U × I = 1,73 × 380В × 10А ≈ 6,6 кВт.
Але це стосується саме трифазних споживачів, підключених через три фази одночасно. Якщо ж автомат стоїть окремо на кожній фазі для однофазного навантаження (наприклад, розподіл групи розеток по фазах), то розрахунок ведеться так само, як для 220В — тобто 2,2 кВт на фазу, а не на всю систему разом.
Плутанина тут виникає постійно, тому якщо не впевнені, як саме розподілене навантаження у вашому щитку — краще проконсультуватись з електриком або уважно подивитись схему підключення.
Приклади побутових приладів під 10А
Щоб було наочніше, ось орієнтовна потужність приладів, які можна безпечно підключити на лінію з автоматом 10А (з урахуванням запасу 80%):
- люстра з 10 лампочками по 60Вт — приблизно 600 Вт, запас величезний;
- ноутбук із зарядкою — 65-100 Вт;
- телевізор — 100-200 Вт;
- маршрутизатор, приставка, домофон — сумарно рідко більше 50 Вт;
- невеликий вентилятор — 40-80 Вт.
А от чайник на 2000 Вт, праска на 1800-2200 Вт чи фен потужністю 1500-2000 Вт до такої лінії підключати не варто, навіть якщо формально вкладаєтесь у розрахункові 2,2 кВт. Особливо якщо це не одиничне включення на пару хвилин, а щоденне тривале користування.

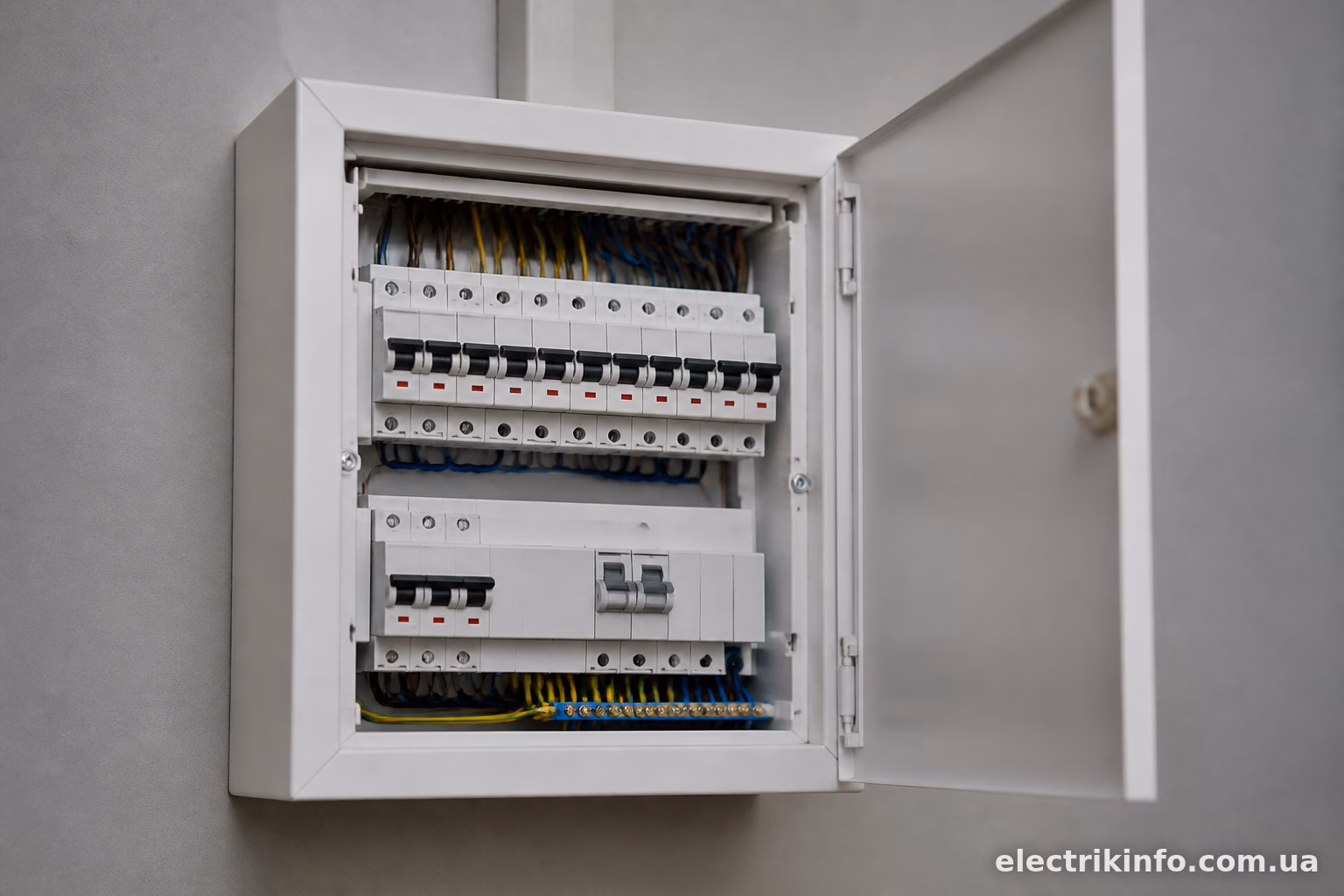

Типові помилки при виборі автомата 10А
Найчастіша проблема — це коли автомат на 10А ставлять на групу, до якої згодом підключають щось потужніше. Класична ситуація: зробили освітлення в гаражі з автоматом 10А, а потім вирішили туди ж підключити зварювальний апарат чи компресор. Автомат постійно вибиває, і власник грішить на “поганий автомат”, хоча насправді просто перевищено допустиме навантаження.
Друга поширена помилка — плутанина між номіналом автомата і перерізом кабелю. Автомат підбирають під кабель, а не навпаки. Якщо у вас прокладений кабель перерізом 1,5 мм² (типово для освітлення), ставити туди автомат на 16А чи 20А небезпечно — кабель просто не витримає такого струму раніше, ніж спрацює захист, і це пряма загроза пожежі.
Ще один нюанс — деякі намагаються “обійти” обмеження автомата, ставлячи більш потужний номінал замість того, щоб розібратися, чому спрацьовує захист. Це груба помилка, яка знищує весь сенс автоматичного вимикача як засобу захисту проводки від перегріву.
Як вибрати правильний номінал
Головний принцип простий: спочатку визначаєте сумарну потужність споживачів на лінії, потім рахуєте необхідний струм (I = P / U), додаєте запас на пусковий струм для приладів з двигунами (холодильники, кондиціонери) і вже під цей результат підбираєте автомат.
Для звичайного освітлення в квартирі 10А зазвичай достатньо з великим запасом. А ось для групи розеток, куди підключають побутову техніку, варто одразу закладати автомат на 16А і кабель перерізом мінімум 2,5 мм².
Автомат на 10А — це невеликий, але цілком робочий номінал для конкретних задач: освітлення, слабкострумові лінії, окремі малопотужні прилади. Розрахункова межа — 2,2 кВт для однофазної мережі, але для тривалої роботи краще орієнтуватись на 1,7-1,8 кВт з урахуванням запасу. Якщо плануєте підключати щось потужніше — чайник, обігрівач, праску — цей номінал точно не підійде, і краще одразу дивитись у бік 16А чи 20А з відповідним кабелем.
