Як розподілити електроприлади по групах у квартирі

Коли в квартирі все підключено в одну лінію — одна розетка згорить, і світло погасне у всій квартирі. Це найпоширеніша помилка старих проводок, і саме тому групування — не примха електриків, а базова логіка безпеки. Розповім, як це робиться на практиці, без зайвої теорії з підручників.

Навіщо взагалі ділити на групи

Уявіть ситуацію: пральна машина коротить, спрацьовує захист — і разом з нею вимикається холодильник, освітлення в кухні і ще й роутер до купи. Неприємно, особливо якщо вдома нікого немає, а їжа в морозилці розморожується годинами.

Групування вирішує кілька задач одразу. По-перше, локалізує аварію — проблема в одній лінії не зачіпає інші. По-друге, дозволяє підібрати правильний автомат і переріз кабелю під конкретне навантаження, а не тягнути товстенний провід на звичайну лампочку. По-третє, спрощує ремонт: якщо не працює одна розетка, шукаєте несправність в межах однієї групи, а не по всій квартирі.

Є ще один момент, про який часто забувають — зручність експлуатації. Коли щит підписаний і групи логічно розбиті, ви за секунду знаходите потрібний автомат, щоб знеструмити конкретну кімнату для ремонту.

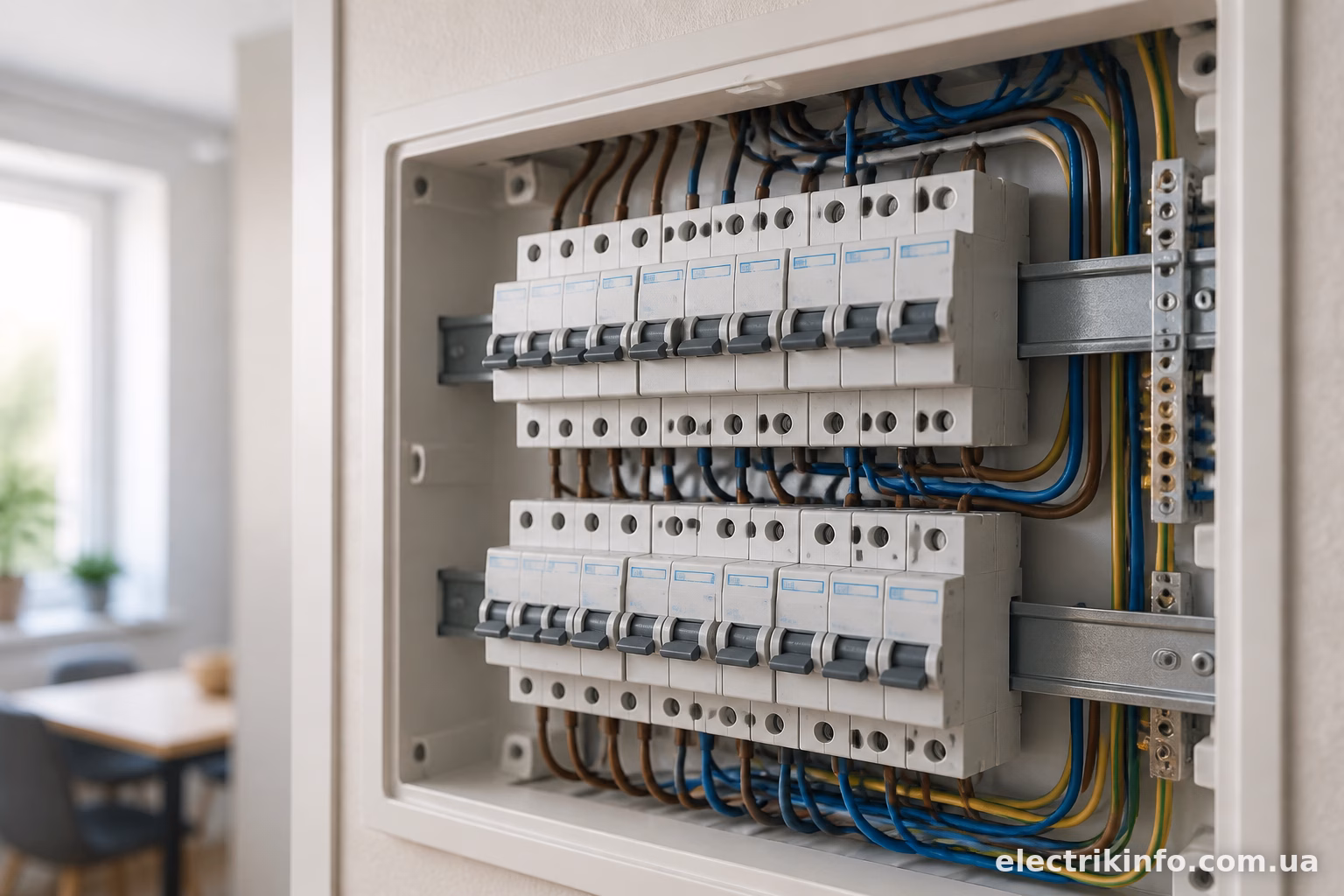

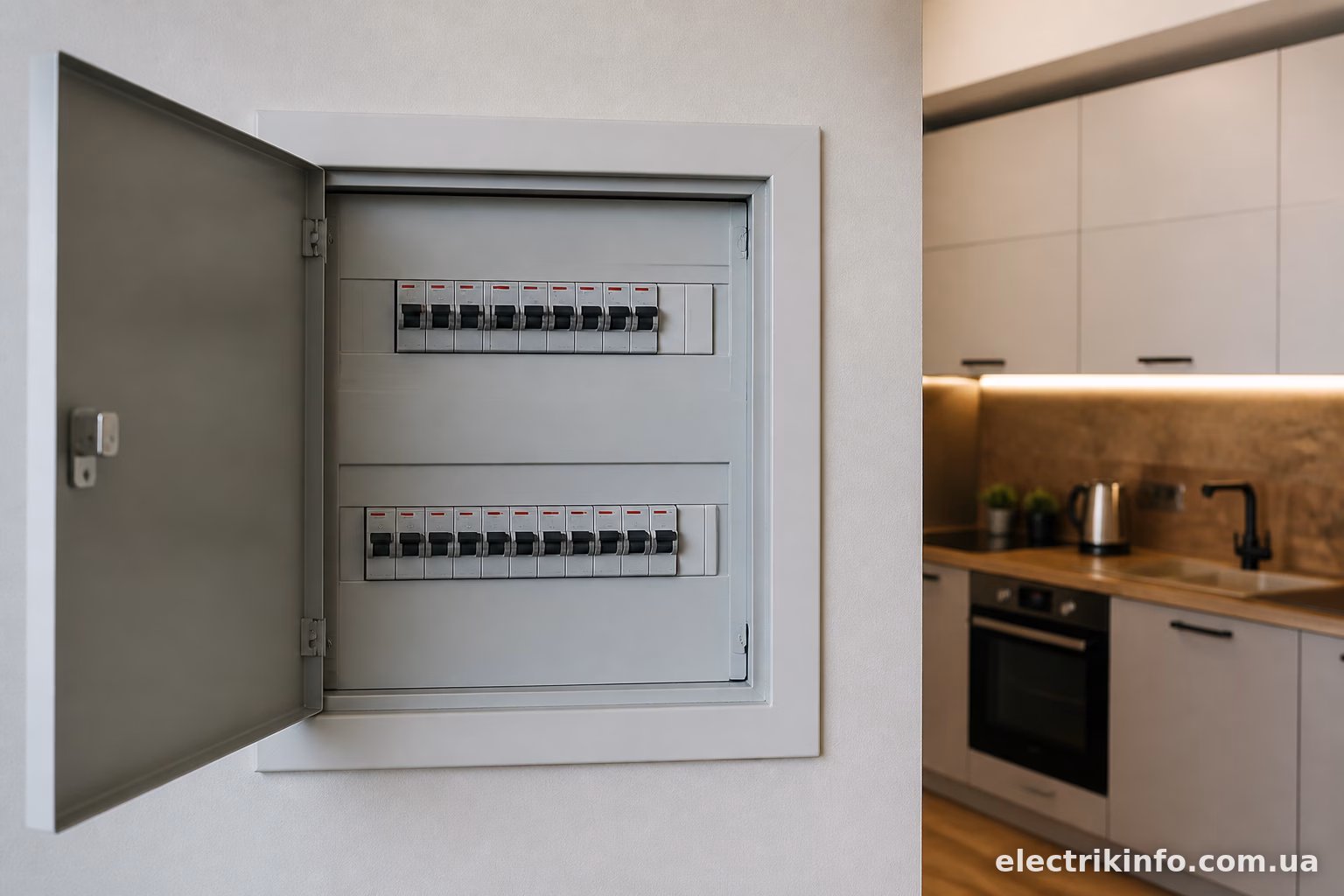

Скільки груп потрібно в квартирі

Тут немає жорсткого стандарту “на всіх однаково”. Кількість груп залежить від площі, кількості кімнат і навантаження. Але є мінімальний практичний набір, який використовують більшість електриків при розводці в звичайній квартирі:

освітлення (окремо для кожної кімнати або блоками)
розетки в житлових кімнатах
розетки на кухні
потужні побутові прилади (плита, духова шафа, бойлер)
ванна кімната і санвузол
пральна машина, посудомийка

Для однокімнатної квартири 5–6 груп цілком достатньо. Для трикімнатної з електроплитою і двома санвузлами кількість легко доходить до 10-12. Я бачив щити на 15+ автоматів у великих квартирах з теплою підлогою і кондиціонерами — і це нормально, коли кожен потужний споживач має власну лінію.

Освітлення завжди виносять окремо

Це правило номер один. Освітлення ніколи не змішують з розетками в одній групі. Причина проста: якщо в розетці коротне замикання і спрацьовує автомат, ви залишаєтесь без світла в темряві — і це вже не просто незручно, а небезпечно, особливо вночі.

Зазвичай на освітлення ставлять автомат 10А або 16А з кабелем перерізом 1,5 мм². Для великої квартири освітлення ділять на дві-три лінії — наприклад, окремо спальні, окремо кухня з коридором, окремо санвузли. Так при аварії в одній зоні світло в решті квартири залишається.

Розетки в кімнатах — окрема історія

Розетки житлових кімнат зазвичай об’єднують в одну-дві групи залежно від площі. На них ставлять автомат 16А і кабель 2,5 мм². Цього достатньо для телевізора, зарядок, ноутбука, невеликого обігрівача.

Якщо в квартирі є кімната з підвищеним навантаженням — наприклад, кабінет з кількома комп’ютерами і кондиціонером, — має сенс завести туди окрему групу. Те саме стосується кухні-вітальні великої площі: там часто ставлять дві-три групи розеток, бо техніки багато, і одна лінія просто не витягне.

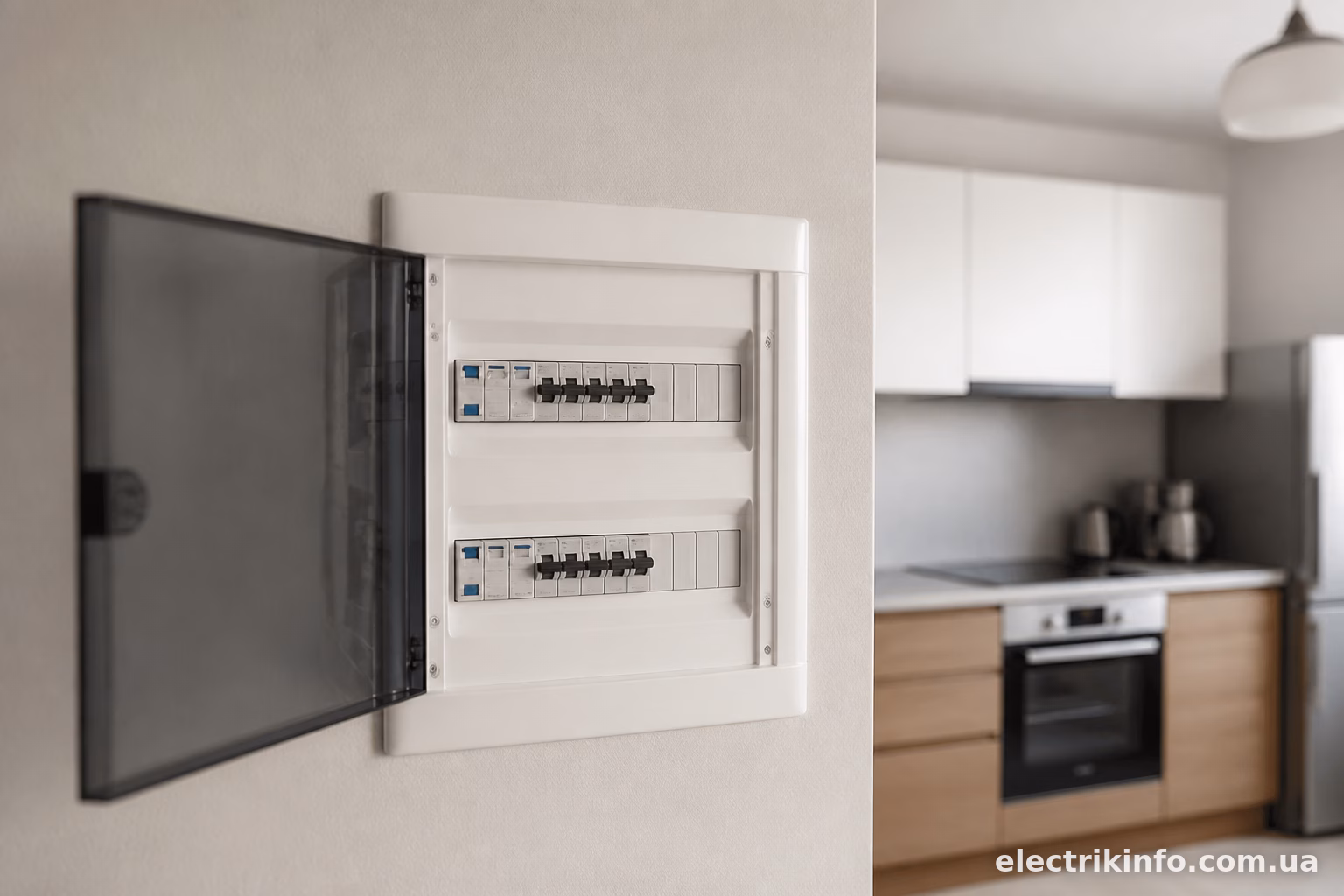

Кухня вимагає особливого підходу

Кухня — це зона з найбільшою концентрацією потужного обладнання на квадратний метр. Тут не можна економити на групах.

Мінімум, який зазвичай закладають:

окрема лінія для духової шафи або варильної поверхні (якщо електричні) — автомат 25-32А, кабель 4-6 мм² в залежності від потужності
окрема лінія для холодильника — так, саме окрема, щоб при спрацюванні захисту в іншій групі продукти не постраждали
лінія для дрібної техніки (чайник, мультиварка, мікрохвильовка) — автомат 16А, кабель 2,5 мм²
лінія для посудомийної машини, якщо вона є

Для електроплити на 8-9 кВт часто ставлять окремий автомат 32А і трижильний кабель 6 мм². Якщо плита газова, а духовка електрична — розраховують під конкретну потужність, зазвичай вистачає 25А і кабелю 4 мм².

Ванна кімната і бойлер — тут без УЗО ніяк

Санвузол — зона підвищеної небезпеки з точки зору електрики, вода і струм поруч завжди ризик. Тому кожна група у ванній обов’язково захищається УЗО на 30 мА або диференціальним автоматом.

Пральну машину зазвичай виносять в окрему групу з автоматом 16А і УЗО 30 мА, кабель 2,5 мм². Бойлер, особливо потужний проточний водонагрівач на 5-8 кВт, вимагає своєї лінії з автоматом 32-40А і кабелем 6 мм² — тут вже без варіантів, бо навантаження серйозне.

Освітлення у ванній теж бажано захищати УЗО, хоча тут вимоги менш жорсткі, ніж для розеток.

Потужні прилади — завжди окремі лінії

Є категорія техніки, яку ніколи не підключають через загальну групу розеток. Це кондиціонери, електричні теплі підлоги, потужні обігрівачі, електроплити, бойлери.

Логіка проста — така техніка споживає багато струму постійно або циклічно, і ділити лінію з нею небезпечно і непрактично. Кондиціонер зазвичай виводять на окремий автомат 16-20А залежно від потужності зовнішнього блоку. Тепла підлога рахується індивідуально через терморегулятор, і туди теж заводять окрему лінію з автоматом відповідного номіналу.

Автомати і УЗО — не забувайте про ввідний захист

Крім групових автоматів, у щиті обов’язково стоїть ввідний автомат на весь квартирний струм — зазвичай 40-63А залежно від договірної потужності. Також ставлять загальне протипожежне УЗО на 100 або 300 мА, яке захищає всю квартиру від витоку струму і можливого загоряння проводки.

Це загальний захист, він не замінює групові УЗО у ванній і на пральній машині — це різні рівні безпеки, і економити на одному з них не варто.

Приклад розподілу для трикімнатної квартири

Щоб було наочніше, ось як може виглядати щит для звичайної трикімнатної квартири з електроплитою:

Ввідний автомат 40А + протипожежне УЗО 300 мА
Освітлення спальні і дитячої — 10А
Освітлення вітальні, кухні, коридору — 10А
Розетки спальня 1 — 16А
Розетки спальня 2 — 16А
Розетки вітальня — 16А
Розетки кухня (дрібна техніка) — 16А
Електроплита — 32А
Холодильник — 16А
Пральна машина + УЗО 30мА — 16А
Ванна кімната (розетки, освітлення) + УЗО 30мА — 16А
Бойлер + УЗО 30мА — 32А
Кондиціонер — 16А

Тринадцять груп для трикімнатної квартири — це нормальна практика, а не перебір. Так, щит вийде більший, доведеться купити бокс на 24-36 модулів замість 12, але зате кожна лінія працює автономно і навантажена правильно.

Типові помилки при розподілі груп

Найчастіше зустрічаю таке: всю квартиру ведуть через 4-5 груп загалом, включно з потужною технікою в загальну лінію розеток. Автомат при цьому ставлять один номінал на все — умовно 25А на всю квартиру, “щоб точно витримало”. Це неправильно, бо кабель під освітлення розрахований на менший струм, ніж під плиту, і при перевантаженні саме слабка ланка згорить першою, а автомат може навіть не спрацювати вчасно.

Друга поширена помилка — економія на УЗО у вологих зонах. Люди думають, що раз проводка нова, то і так безпечно. Але УЗО захищає не від коротких замикань, а від витоку струму на корпус чи на людину, а це різні речі, і без нього ризик ураження струмом залишається навіть при ідеальній проводці.

Третя — відсутність запасу групи на майбутнє. Через пару років захочете кондиціонер чи теплу підлогу — а вільного місця в щиті і резервної лінії немає. Тому при проектуванні завжди варто закладати 2-3 запасні автомати про запас.

Розподіл по групах — це не про перестраховку заради галочки, а про реальну безпеку і зручність в експлуатації. Краще один раз продумати схему з електриком, ніж потім переробляти щит через рік через те, що все на одному автоматі і постійно вибиває захист.
