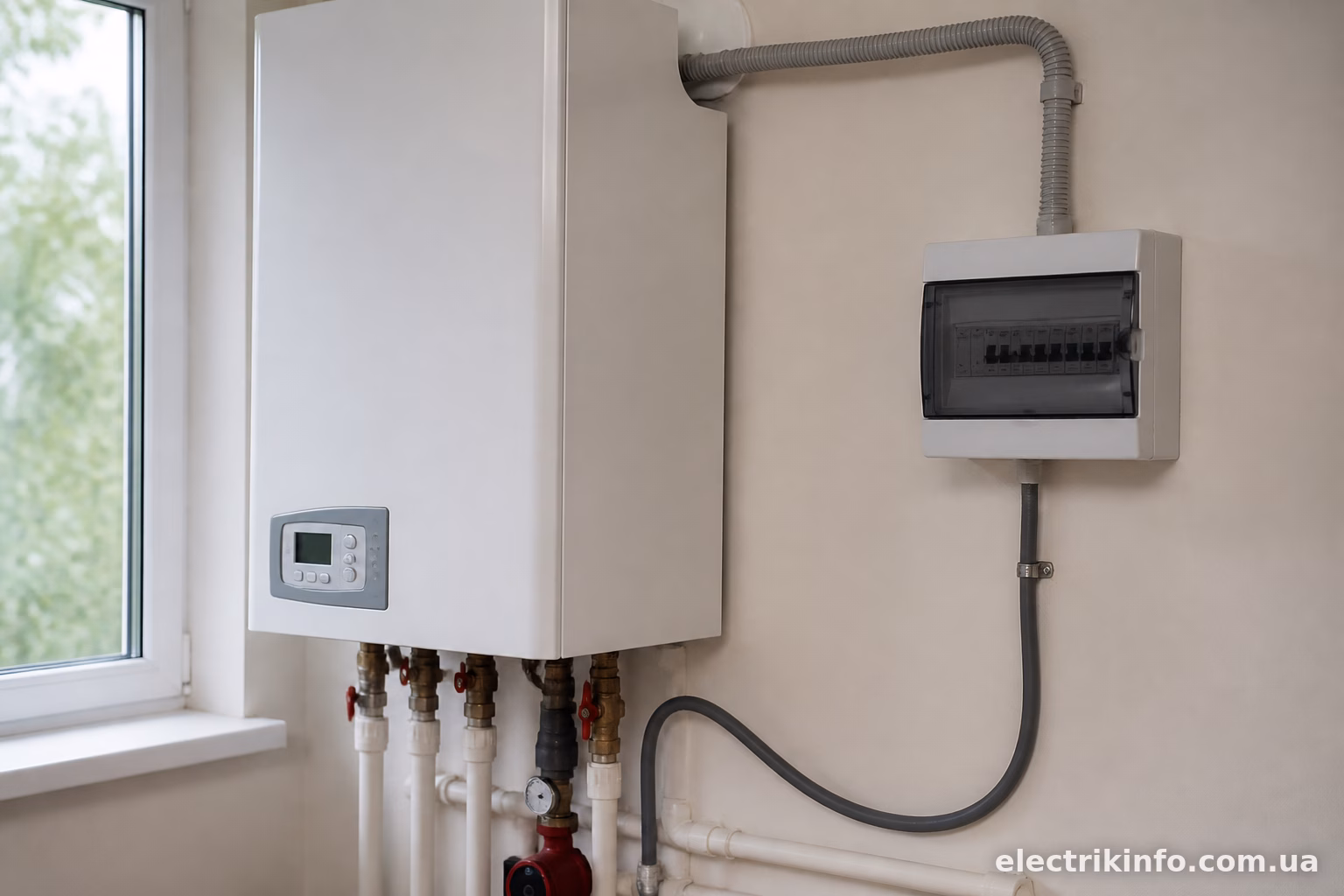

Електрокотел на 9 кВт — це серйозне навантаження, і тут економити на кабелі не варто. Помилка в перерізі жили обертається перегрівом проводки, оплавленням ізоляції, а в гіршому випадку — пожежею. Розберемося, який кабель ставити, залежно від того, однофазне у вас підключення чи трифазне.
Скільки струму споживає котел 9 кВт
Спочатку порахуємо струм, бо саме від нього залежить переріз проводу.
При однофазному підключенні (220В) розрахунок простий:
I = P / U = 9000 / 220 ≈ 41 А
Це доволі велике навантаження для одної фази. Домашня проводка на таке розраховується не завжди — старі будинки часто мають вводний автомат на 25-32А, і просто підключити котел без модернізації щитка не вийде.
При трифазному підключенні (380В) картина інша:
I = P / (√3 × U) ≈ 9000 / (1,73 × 380) ≈ 13,7 А на кожну фазу
Тут навантаження розподіляється між трьома фазами, тому струм на кожну жилу набагато менший. Саме тому для потужних котлів (від 6-9 кВт і вище) виробники здебільшого рекомендують трифазне підключення — і проводка простіше, і на мережу навантаження рівномірніше.

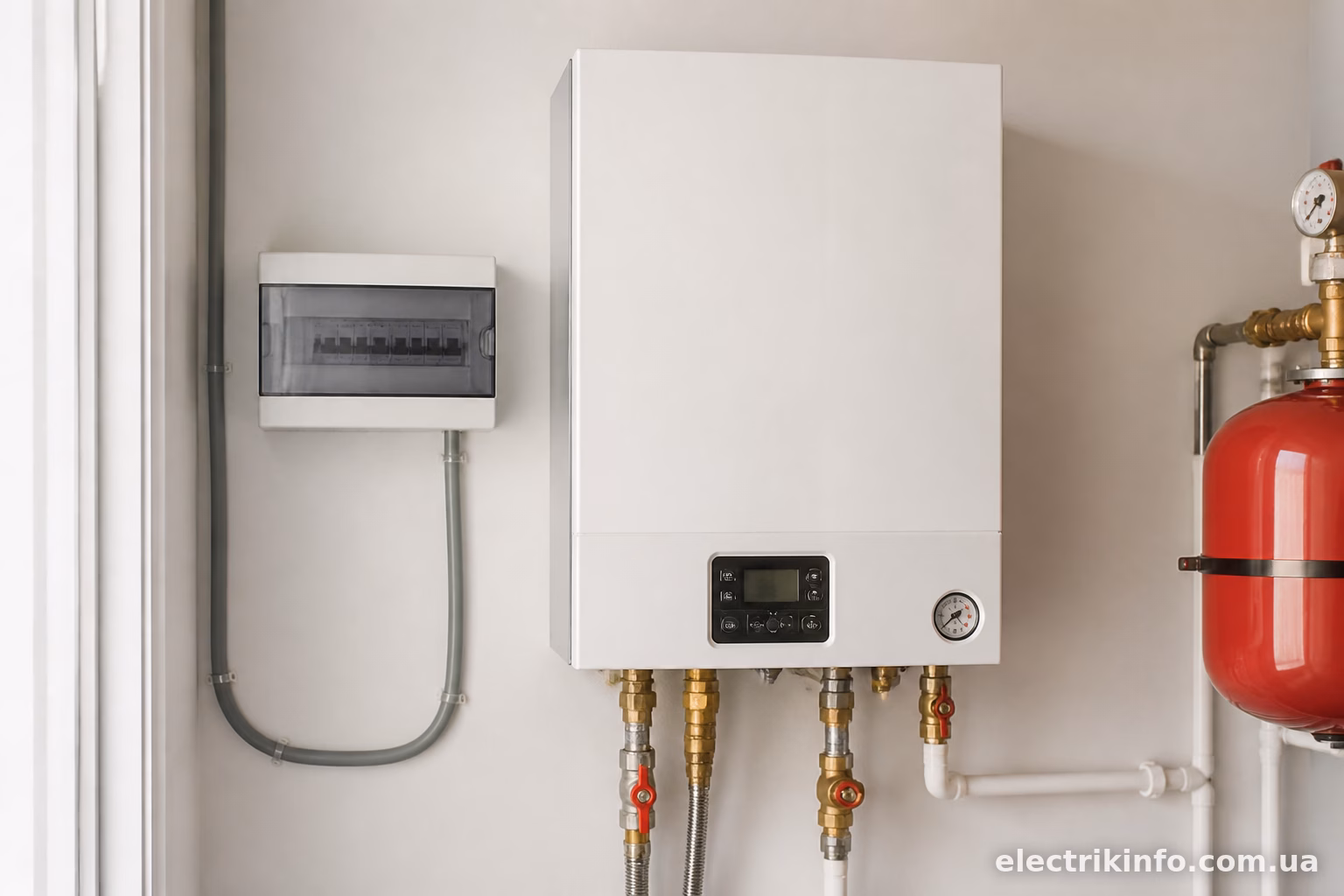

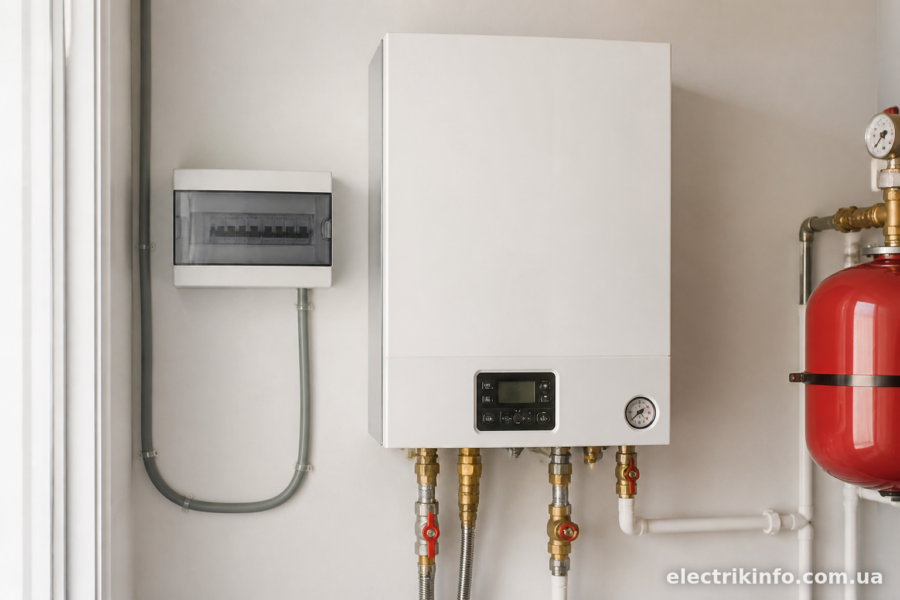

Переріз кабелю: однофазне підключення
Якщо котел однофазний і споживає ~41А, кабель потрібен серйозний.
За таблицями допустимого струмового навантаження мідного кабелю (з ізоляцією ПВХ, прокладка в трубі або відкрито):
- переріз 6 мм² витримує приблизно 34-40А (залежно від умов прокладки)
- переріз 10 мм² — вже впевнено тримає 41А з запасом
Практика показує: для однофазного котла 9 кВт варто брати кабель з мідними жилами перерізом не менше 6 мм², а краще одразу 10 мм². Різниця в ціні невелика, а запас по нагріву — суттєвий. Особливо якщо кабель прокладається в стіні під штукатуркою, де тепловіддача гірша, ніж на відкритому повітрі.
Використовувати алюмінієвий кабель тут не варто взагалі. Навіть якщо по таблицях переріз підходить — контакти на алюмінії з часом окислюються, з’являється перехідний опір, і в місці підключення до клем котла або автомата починається нагрів. Для стаціонарного силового підключення побутової техніки такого рівня — тільки мідь.
Переріз кабелю: трифазне підключення
Тут все простіше і, чесно кажучи, надійніше.
При струмі 13,7А на фазу цілком вистачає кабелю перерізом 2,5 мм² по міді. За нормативами такий переріз витримує до 21А при відкритій прокладці і трохи менше — при прокладці в трубі чи гофрі в стіні (десь 16-19А залежно від умов).
Багато електриків для трифазних котлів все одно радять брати 4 мм² — не тому, що 2,5 мм² не вистачить, а через запас на майбутнє. Раптом захочете поставити котел потужніший, або мережа має просадки напруги, через які струм зростає. Зайвий міліметр перерізу коштує копійки, а нерви бере на переробку проводки — набагато дорожче.

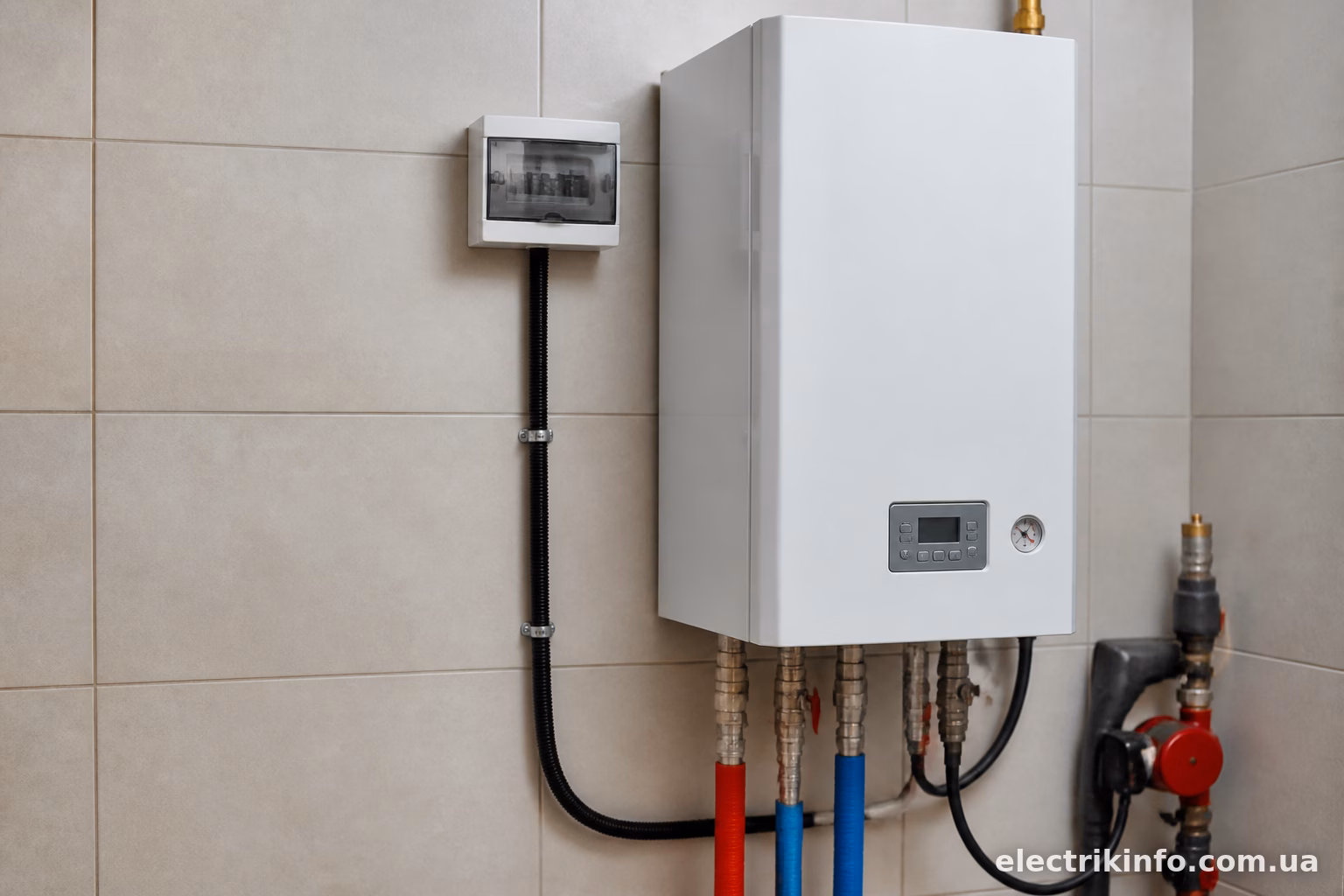

Який тип кабелю обрати
Для підключення електрокотла найчастіше використовують:
- ВВГнг-LS — найпоширеніший варіант. Мідний, з ПВХ ізоляцією, не поширює горіння, при горінні виділяє мало диму. Оптимальний для прокладки в стіні, штробі, гофрі.
- NYM — імпортний аналог ВВГ, теж непоганий варіант, трохи дорожчий.
- ПВС — гнучкий кабель, підходить для короткого підключення від щитка безпосередньо до клем котла, якщо потрібна гнучкість (наприклад, котел трохи вібрує при роботі насоса).
Для магістральної проводки від щитка до місця встановлення котла краще брати ВВГнг-LS — він жорсткіший, довговічніший, і призначений саме для стаціонарної прокладки в будівлях.
Кількість жил залежить від типу підключення:
Однофазне — кабель на 3 жили (фаза, нуль, земля): ВВГнг-LS 3×6 або 3×10.
Трифазне — кабель на 5 жил (три фази, нуль, земля): ВВГнг-LS 5×2,5 або 5×4.
Заземлення — це не побажання, а обов’язкова умова. Електрокотел — прилад з ТЕНами, які контактують з водою, і у разі пробою ізоляції на корпус без заземлення людину може вбити струмом. Жодних “жовто-зелений жили нема, і так підключу” — тільки повноцінна п’ятижильна або трижильна лінія з заземленням.
Автомат і УЗО для котла 9 кВт
Кабель — це половина справи. Захист має відповідати навантаженню.
Для однофазного підключення (струм ~41А) ставлять автоматичний вимикач номіналом 50А, характеристика C. Обов’язково додається УЗО або диференціальний автомат — струм витоку 30 мА, для вологих приміщень (а котельня зазвичай саме така) краще 10 мА.
Для трифазного підключення на кожну фазу (~13,7А) достатньо автомата 16А, характеристика C. Знову ж таки, УЗО чи диффавтомат обов’язково — котел контактує з водою, ризик витоку є завжди.
Автомат і УЗО підбираються під переріз кабелю, а не навпаки. Тобто спочатку рахуємо струм навантаження, під нього беремо кабель з запасом, а вже потім — автомат, який захистить саме цей кабель від перевантаження.

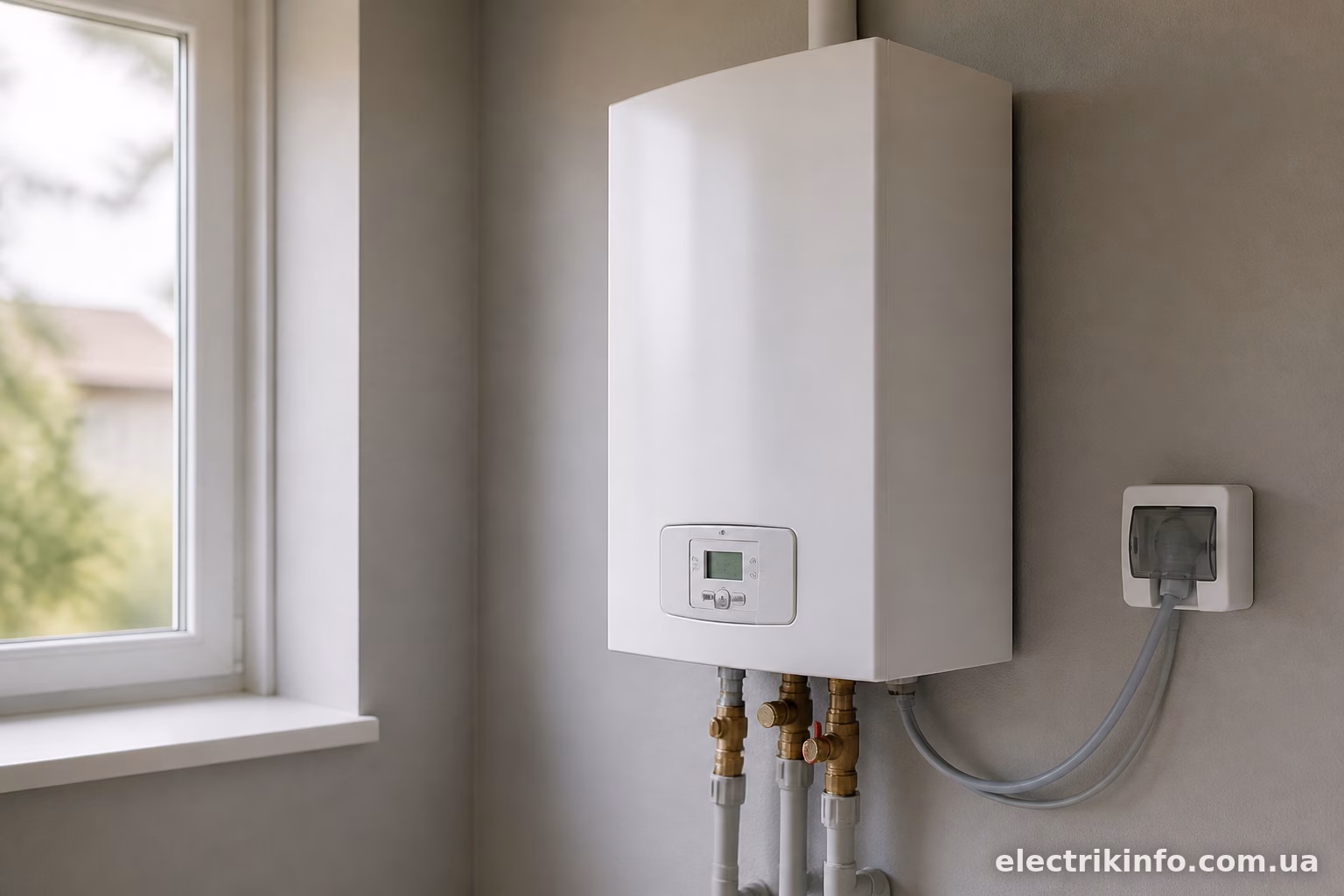

Довжина лінії теж має значення
Якщо котел стоїть далеко від щитка — умовно, 20-30 метрів кабелю через весь будинок — варто закладати переріз на клас вище розрахункового. На великій довжині падіння напруги стає відчутним, а це означає, що котел працюватиме з недостатньою напругою на клемах, ТЕНи гріються слабше, ефективність падає.
Для трифазної лінії довжиною понад 20 метрів багато хто одразу бере 4 мм² замість 2,5 мм², навіть якщо по струму вистачило б і меншого перерізу. Логіка проста: втрата напруги на довгій ділянці компенсується більшим перерізом жили.
Типова помилка при підключенні
Часто зустрічається ситуація: людина купує котел 9 кВт, а підключає його старим кабелем 2,5 мм², який залишився від попереднього власника квартири чи будинку. Формально кабель на місці, ізоляція ціла, начебто працює. Але через кілька тижнів експлуатації в місці підключення до автомата з’являється запах паленої ізоляції, а іноді і оплавлення клем.
Причина проста — кабель просто не розрахований на такий струм. Навіть якщо котел працює не на повну потужність постійно, а циклами (ввімкнувся-вимкнувся термостатом), пікові навантаження все одно йдуть по проводу на повну.
Перед підключенням будь-якого потужного електроприладу варто перевірити реальний переріз наявної проводки, а не покладатися на “начебто має вистачити”.
—
Підсумовуючи: для однофазного котла 9 кВт беріть мідний кабель перерізом мінімум 6 мм² (краще 10 мм²), для трифазного — 2,5-4 мм², обов’язково з окремою жилою заземлення. Автомат і УЗО підбираються під навантаження, а не навмання. І головне — не намагайтеся заощадити на кабелі там, де йдеться про потужне обладнання з водою під напругою. Ця економія обходиться дорожче за будь-який ремонт.
