Скрутити мідну жилу з алюмінієвою напряму — це майже гарантована проблема через рік-два. Контакт почне грітися, окислюватись, іскрити. У кращому випадку згорить розетка, у гіршому — почнеться пожежа проводки в стіні. І це не страшилка з інтернету, а звичайна фізика двох різних металів.
Чому мідь і алюміній не дружать між собою
Тут все просто до примітивності. Мідь і алюміній мають різний електрохімічний потенціал. Коли вони стикаються безпосередньо, та ще й у вологому середовищі (а вологість в стіні чи розподільній коробці завжди є, хоч мінімальна), починається гальванічна корозія. По суті утворюється мікрогальванічний елемент — як батарейка, тільки замість користі вона руйнує метал.
Алюміній до того ж має властивість “текти” під тиском — з часом він трохи деформується в місці затиску, контакт послаблюється, опір зростає, з’єднання гріється ще більше. Замкнене коло проблем: чим гірше контакт, тим сильніше нагрів, чим сильніше нагрів — тим швидше руйнується з’єднання.
Тому пряма скрутка мідь-алюміній — це те, чого варто уникати категорично. На жаль, у старих будинках 60-80-х років такі скрутки зустрічаються повсюди, бо тоді про це особливо не думали.

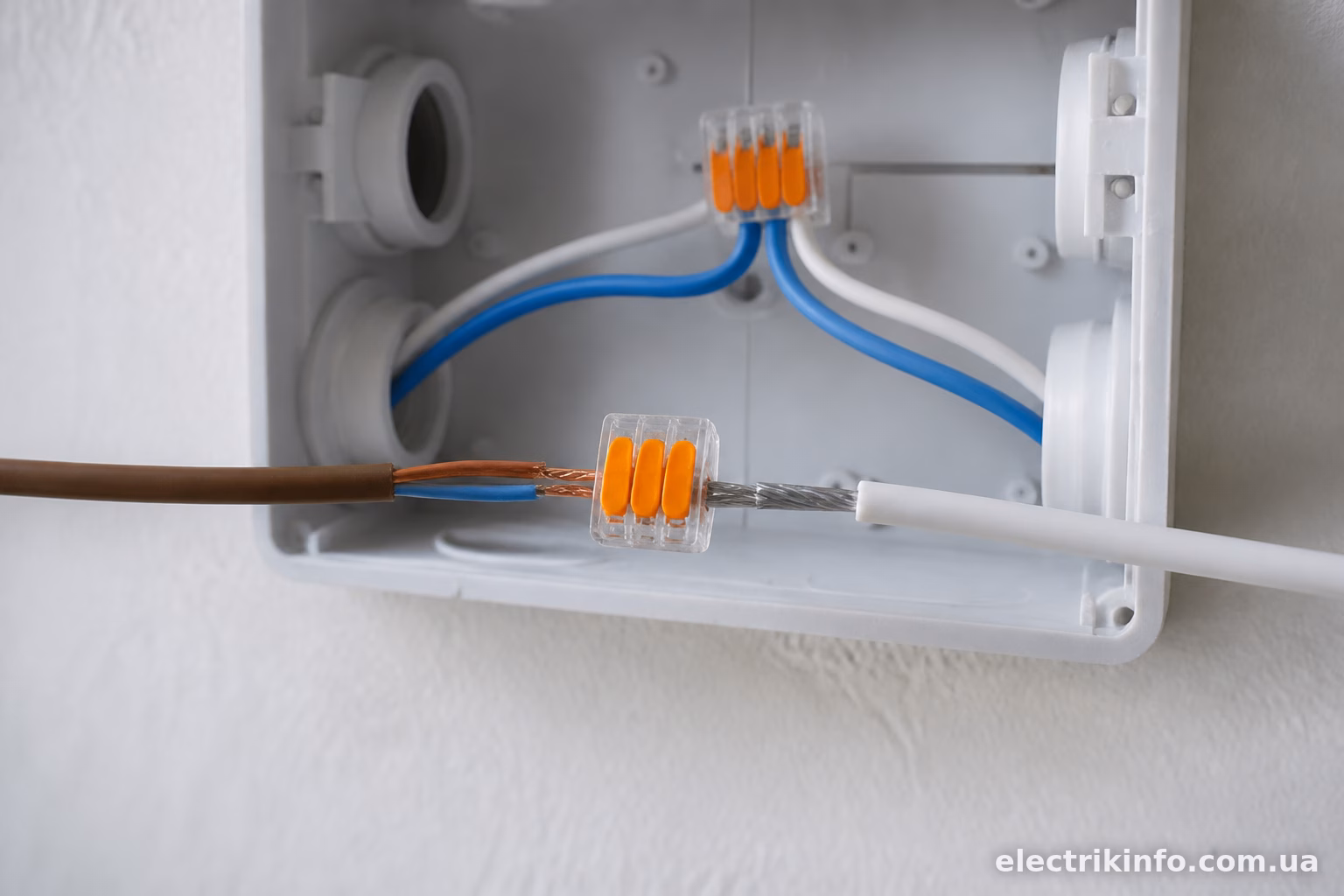

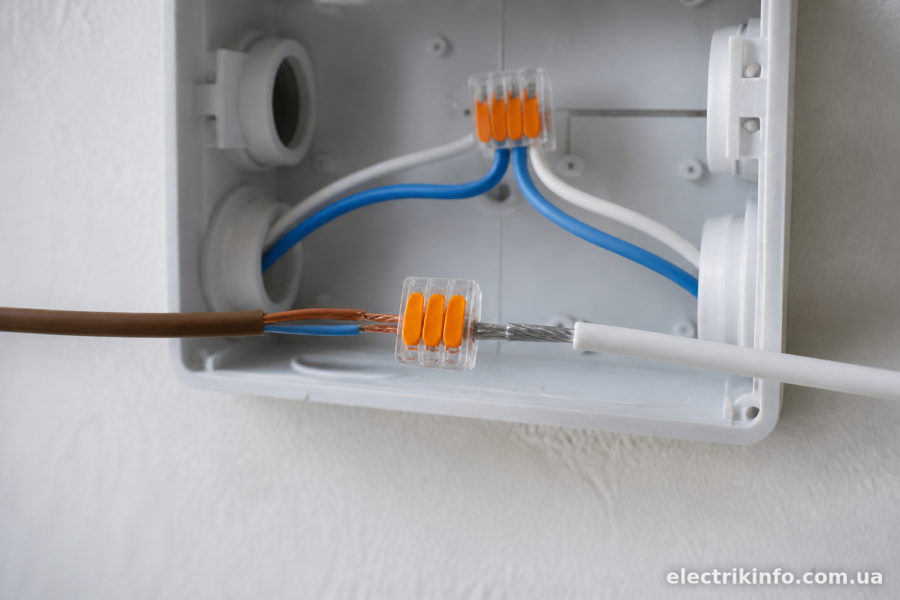

Що робити, якщо в квартирі стара алюмінієва проводка
Найчастіша ситуація: у стіні алюмінієвий провід ще з часів будівництва будинку, а сучасні розетки, автомати чи люстри йдуть з мідними виводами. З’єднувати доводиться так чи інакше.
Варіантів кілька, і всі вони перевірені роками експлуатації.

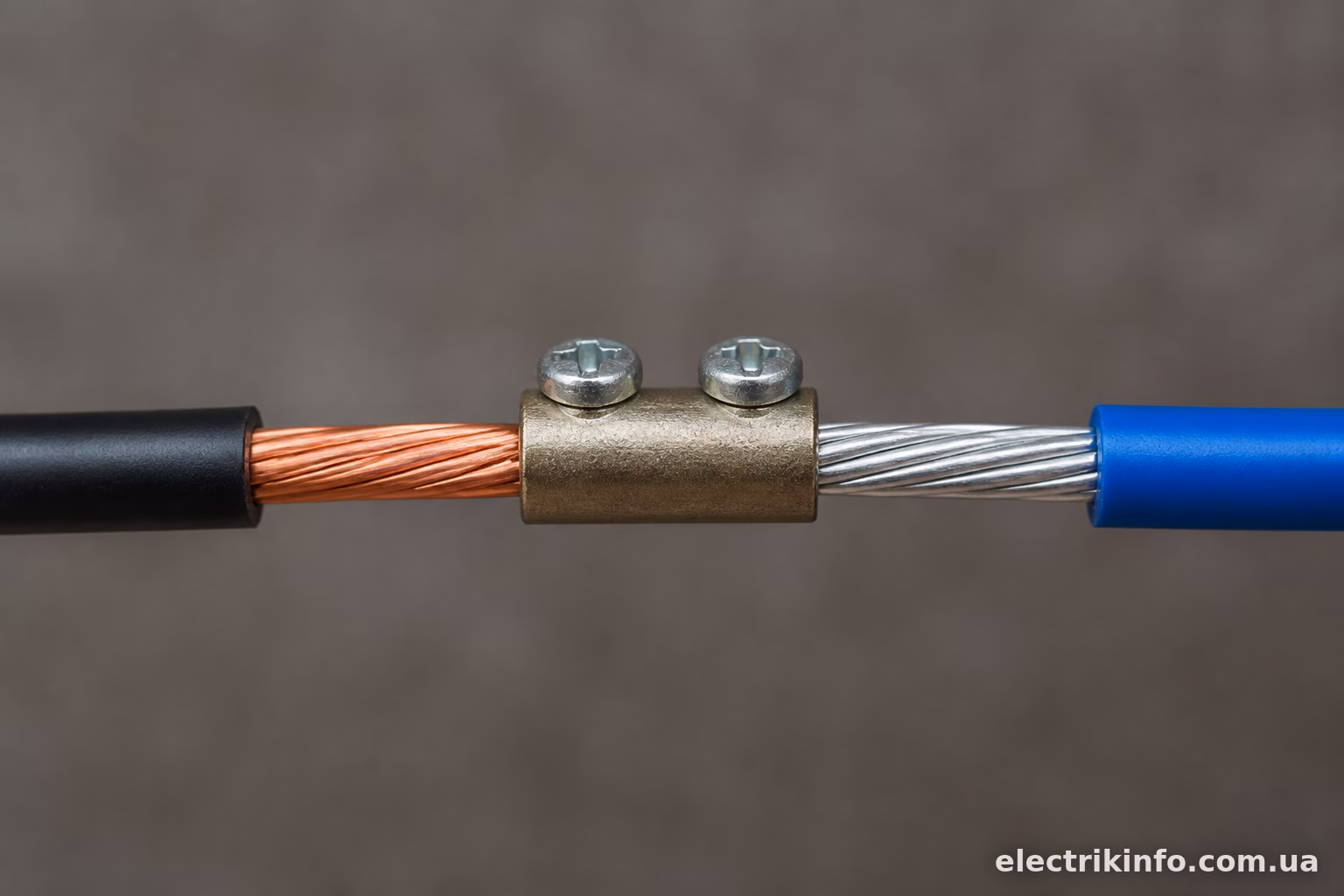

Клемні колодки (клемники)
Найпростіший спосіб для більшості побутових ситуацій. Це пластиковий корпус з металевою вставкою — латунною або луженою сталлю, — яка контактує окремо з кожним проводом, не даючи міді й алюмінію торкатися одна одної напряму.
Розрізняють два основних типи:
- Гвинтові клемники (WAGO серії 222 чи аналогічні, а також класичні “орєшки”) — провід затискається гвинтом через пластинку, яка притискає жилу до контактної площадки.
- Клемники WAGO push-in (наприклад, серія 221 з важільками) — зручні тим, що не потребують інструменту, провід просто вставляється і фіксується важільком.
Для алюмінію краще брати клемники, розраховані саме на алюмінієвий провід або на комбінацію Cu/Al — на упаковці зазвичай так і пишуть. Звичайні “орєшки” радянського типу теж підходять, головне періодично перевіряти затяжку, бо алюміній під гвинтом з часом просідає.
Болтове з’єднання через шайби
Класика, яка працює десятиліттями. Береться болт М4-М6, дві-три шайби (обов’язково стальні, оцинковані або з покриттям), гровер-шайба для пружності і гайка.
Порядок збирання такий: спочатку шайба, потім кільце з мідного проводу, знову шайба, кільце з алюмінієвого проводу, зверху ще шайба, гровер і гайка. Шайби між жилами саме і виконують роль бар’єра, який не дає металам контактувати напряму.
Спосіб трохи громіздкий, займає більше місця в розподільній коробці, зате надійність перевірена часом — такі з’єднання можна знайти ще на щитках, яким по 30-40 років, і вони досі працюють нормально.

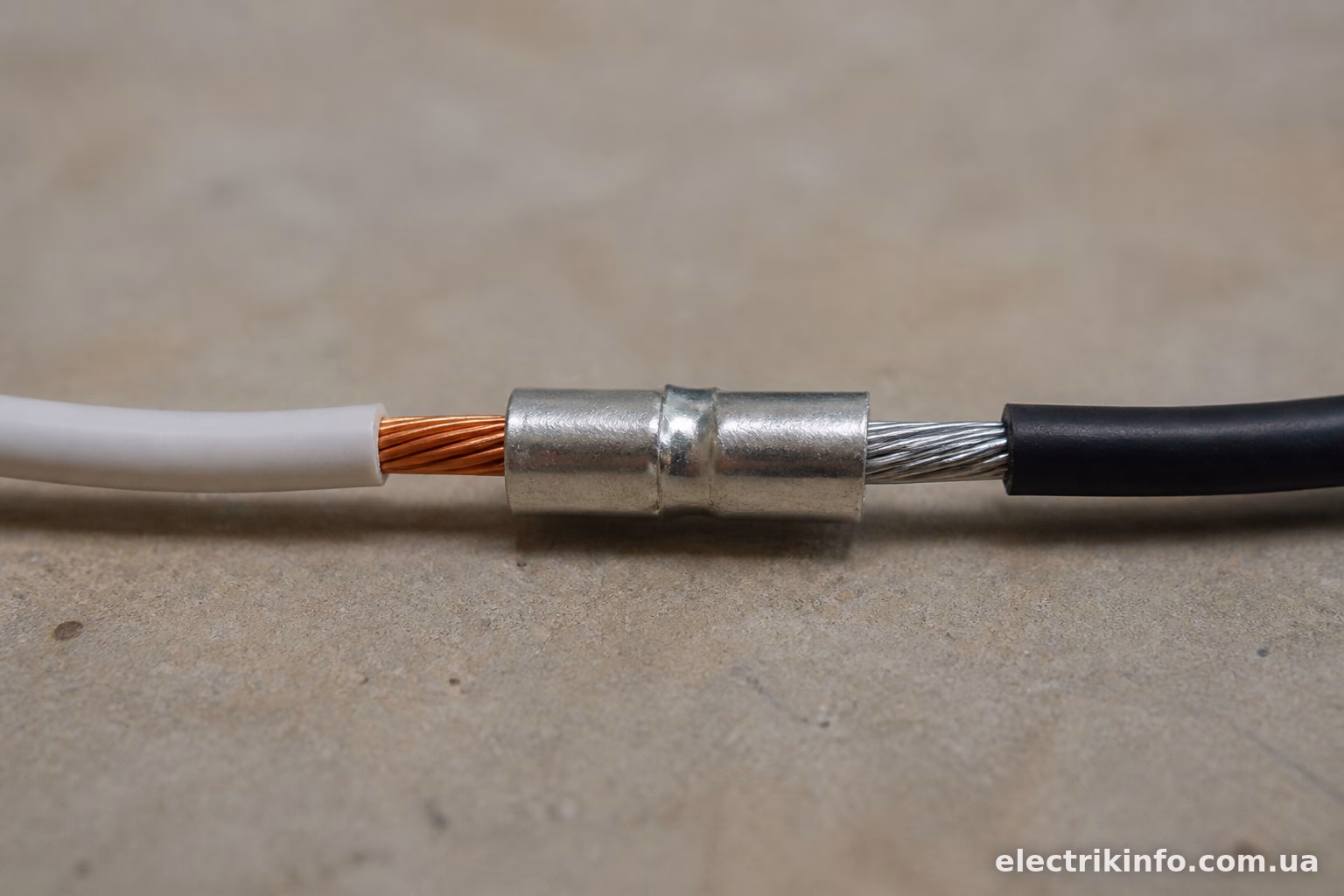

Спеціальні гільзи та наконечники (опресування)
Для більш серйозних перерізів — коли йдеться не про розетку, а про підключення силового кабелю чи вводу в щиток — використовують біметалічні гільзи. Це гільзи, у яких одна частина мідна, інша алюмінієва, з’єднані між собою методом холодного зварювання чи пресування ще на заводі.
Мідний провід опресовується в мідну частину, алюмінієвий — в алюмінієву. Контакт мідь-алюміній там уже відбувається на заводському рівні, за іншою технологією, без вологи й доступу повітря, тому корозія там практично виключена.
Для опресування потрібен спеціальний прес-інструмент (гідравлічний чи механічний, залежно від перерізу). У побуті це рідко застосовується, а от електрики використовують такий метод при підключенні вводу в приватний будинок або під’єднанні потужного обладнання.
Покрокова інструкція на прикладі клемника WAGO
Розберемо найпоширеніший випадок — підключення нової розетки з мідним проводом до старої алюмінієвої проводки в стіні.
- Знеструмити лінію на щитку, обов’язково перевірити відсутність напруги індикаторною викруткою.
- Зачистити ізоляцію на 10-12 мм з обох проводів. Алюміній зачищати акуратно, не пошкоджуючи жилу — вона крихкіша за мідь і легко надламується.
- Якщо алюмінієвий провід багатожильний і трохи окислений (типова ситуація для старої проводки) — зачистити жилу дрібною наждачкою або спеціальною щіткою до блиску. Окисна плівка на алюмінії утворюється миттєво на повітрі, тому цю дію бажано робити прямо перед з’єднанням.
- Нанести на зачищену алюмінієву жилу невеликий шар спеціальної струмопровідної пасти (кварцвазелінової), яка захищає метал від подальшого окислення. Це не обов’язковий, але дуже бажаний крок для алюмінію.
- Вставити провід у клемник до упору, зафіксувати гвинтом або важільком, залежно від типу клемника.
- Перевірити з’єднання на міцність легким потягуванням проводу — він не повинен вилазити з клемника.
Через кілька місяців після монтажу не завадить розкрити коробку і перевірити температуру з’єднання рукою (звісно, при увімкненому навантаженні і з дотриманням обережності) — якщо клемник теплий більше, ніж просто трохи, це сигнал, що щось не так із затяжкою.

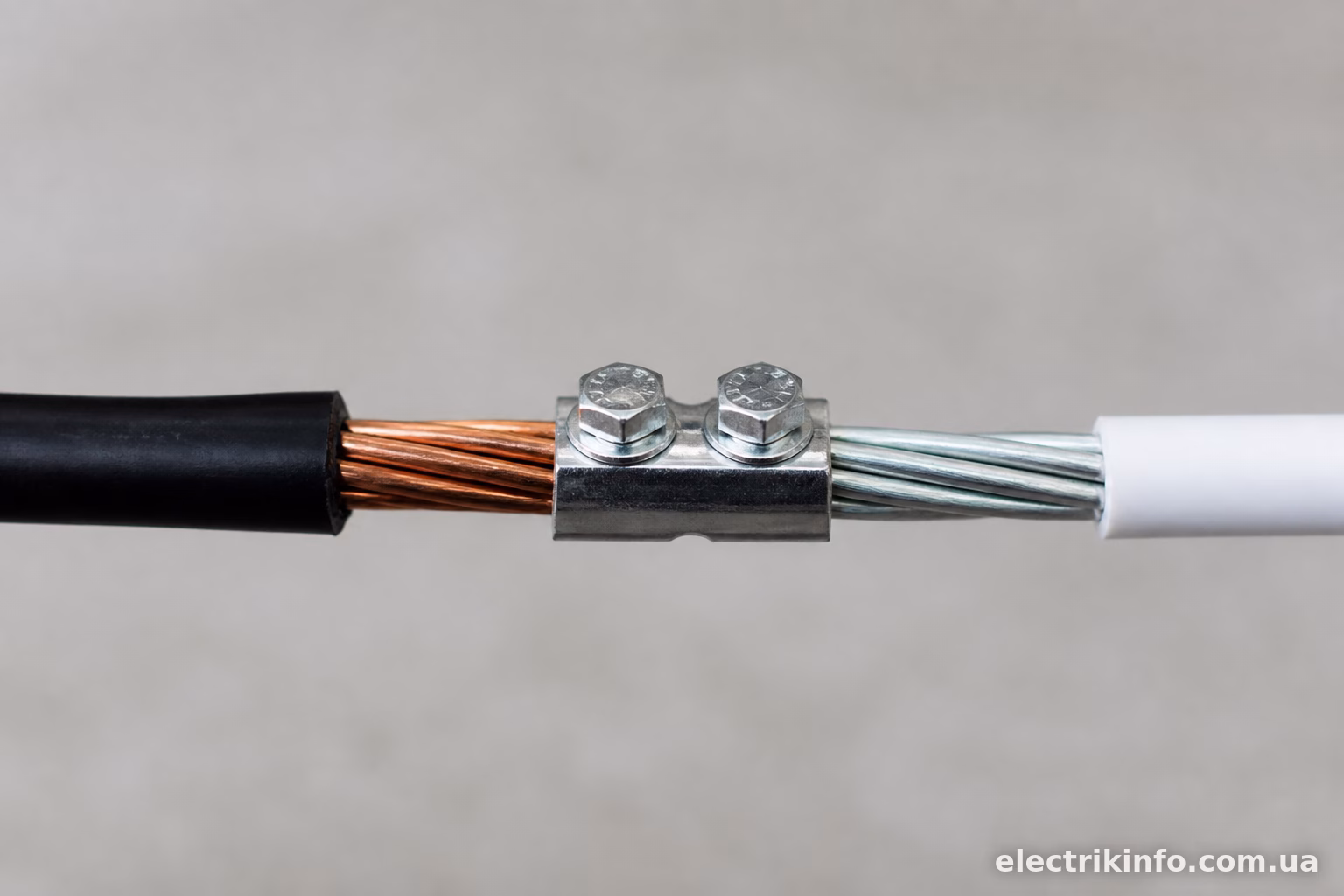

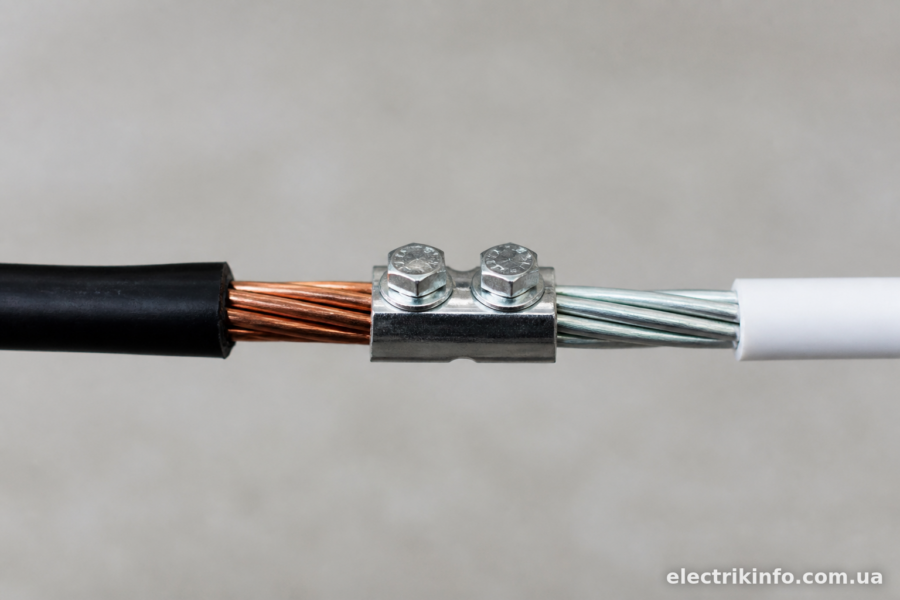

Типові помилки при з’єднанні міді з алюмінієм
Найчастіша помилка — банальна скрутка з подальшою ізоляцією стрічкою. Виглядає ніби нормально, працює перший рік без нарікань, а потім починаються проблеми: миготіння світла, запах гару з розетки, потемніння вилки. Проводку так з’єднувати не можна, навіть “тимчасово” — тимчасове рішення в електриці має звичку ставати постійним.
Друга помилка — використання звичайних мідних клемників для алюмінію без урахування того, що алюміній деформується під тиском інакше, ніж мідь. Через рік-два контакт послаблюється сам собою, без жодного зовнішнього втручання. Тому клемники варто підтягувати повторно через кілька місяців після монтажу, особливо якщо лінія навантажена (наприклад, живить бойлер чи кондиціонер).
Ще одна поширена помилка — ігнорування пасти для алюмінію. Здається дрібницею, а насправді саме окисна плівка на алюмінієвій жилі — головна причина поганого контакту й нагрівання з’єднання в перспективі кількох років.
І окремо варто сказати про пайку. Паяти алюміній у побутових умовах — заняття невдячне, потрібні спеціальні флюси і температурний режим, звичайним каніфольно-олов’яним припоєм алюміній нормально не паяється. Тому для побутових умов пайка як спосіб з’єднання з міддю практично не застосовується, хоча теоретично існують технології.
Коли варто викликати електрика, а не робити самому
Якщо мова йде про одну розетку чи вимикач у квартирі — впоратись можна й самостійно, маючи клемники WAGO і базові навички. А от коли йдеться про ввідний кабель, підключення щитка або лінію з великим навантаженням (плита, бойлер, кондиціонер потужністю понад 2 кВт) — краще довірити роботу електрику з досвідом і відповідним інструментом для опресування.
Помилка на такій ділянці коштує значно дорожче, ніж виклик спеціаліста, а ризики — пожежа чи вихід з ладу дорогої техніки через нестабільний контакт.
Правильне з’єднання міді з алюмінієм — це не питання зручності, а питання безпеки квартири чи будинку в цілому. Клемники, болтові з’єднання через шайби або біметалічні гільзи вирішують проблему гальванічної корозії надійно і на довгі роки. Головне — не економити на цьому етапі й не сподіватись, що звичайна скрутка якось протримається.
