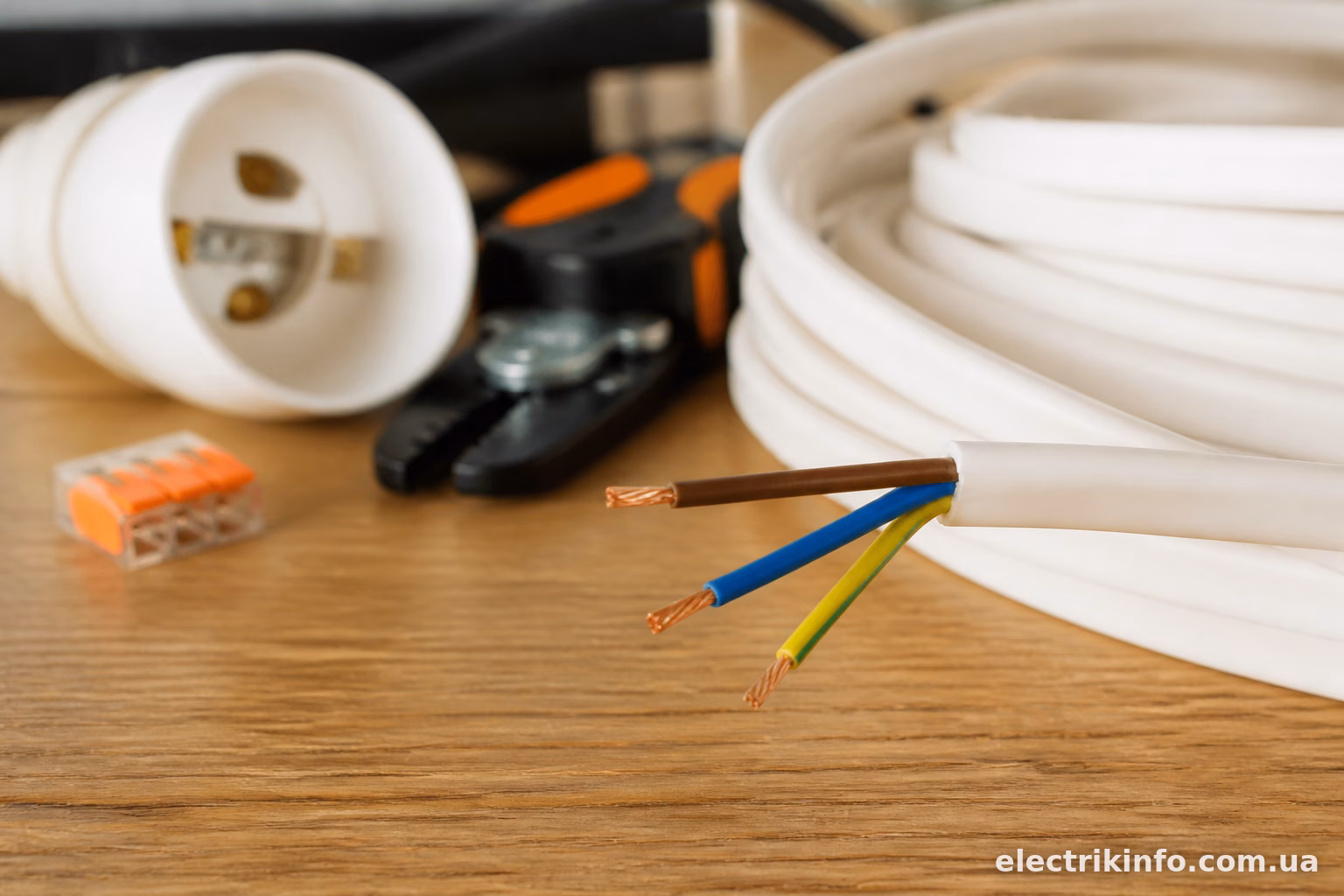

Для освітлювальних груп у квартирі чи будинку найчастіше беруть кабель перерізом 1,5 мм² по міді. Це стандарт, який покриває практично всі побутові випадки — люстри, бра, точкові світильники, стрічки. Але це не означає, що 1,5 мм² підходить завжди і всюди. Є нюанси, і саме про них варто поговорити детальніше.
Чому саме 1,5 мм²
Кабель перерізом 1,5 мм² мідний витримує тривале навантаження до 19-20 А (за нормами ПУЕ для прихованої проводки в трубі чи штробі). Це приблизно 4-4,5 кВт потужності при напрузі 220В. Для освітлення такого запасу вистачає з великим лишком — навіть якщо у вас в кімнаті десяток потужних світильників по 100 Вт, сумарне навантаження рідко перевищує 1-1,5 кВт.
Автомат на освітлювальну лінію зазвичай ставлять на 10А або 16А — саме під переріз 1,5 мм². Це узгоджена пара: кабель витримує струм, а автомат відключить лінію раніше, ніж кабель почне перегріватись при аварійному режимі.
Якщо поставити автомат на 16А, а кабель залишити 1,5 мм² — це вже на межі, деякі електрики вважають таке рішення допустимим, інші наполягають на 25А автоматі для перерізу 2,5 мм². Тут краще перестрахуватись і брати кабель з запасом.

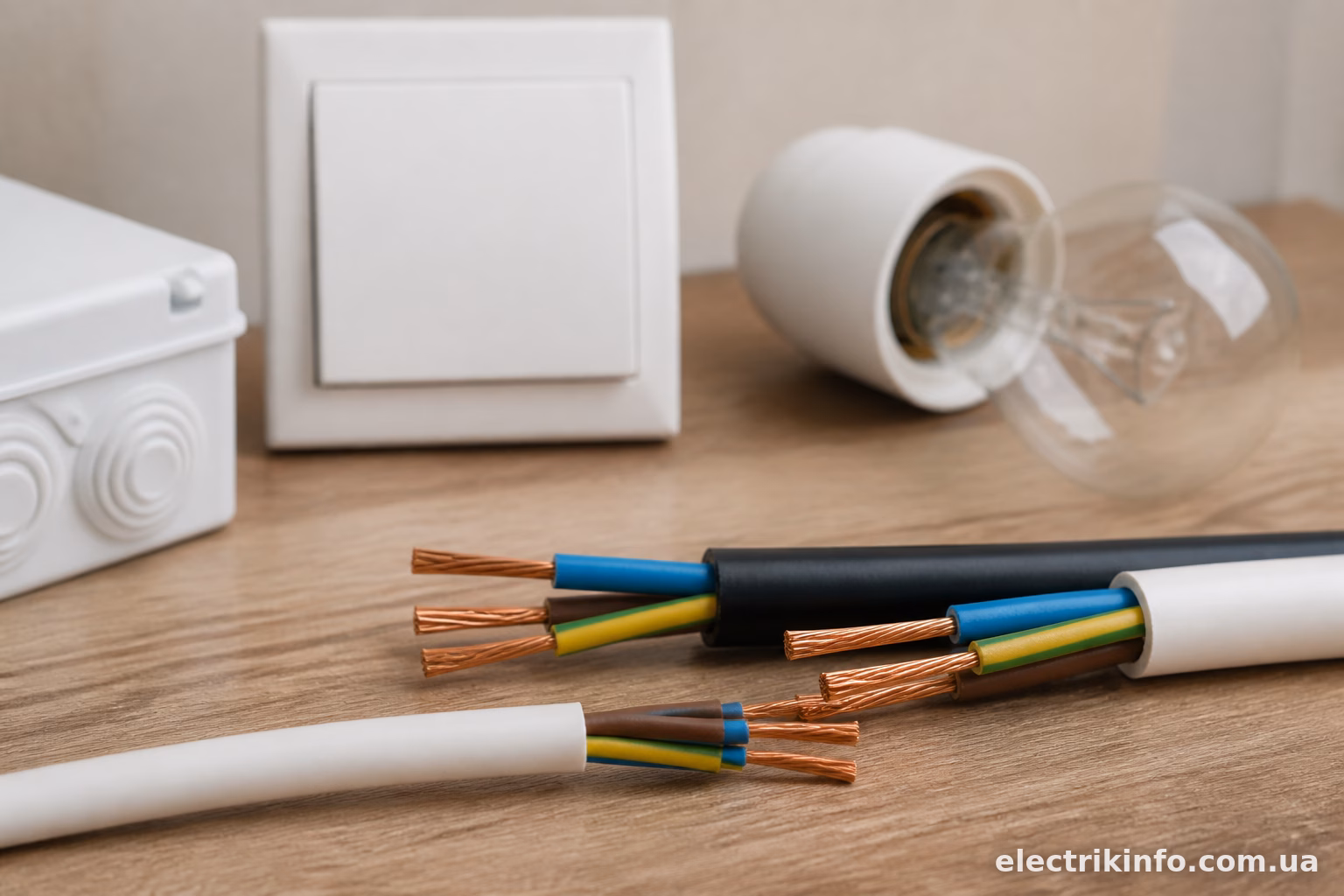

Мідь чи алюміній
Для освітлення в сучасних будинках використовують виключно мідний кабель. Алюмінієва проводка — це спадок радянських часів, і сьогодні її вже не прокладають, навіть у бюджетних варіантах. Причина проста: алюміній гірше проводить струм, легше окислюється в місцях з’єднань і фізично слабший — ламається при вигинах.
Якщо у вашій квартирі стара алюмінієва проводка, для перерізу під освітлення орієнтуйтесь на 2,5 мм² замість мідних 1,5 мм² — щоб компенсувати різницю в провідності. Хоча чесніше сказати — стару алюмінієву проводку краще міняти повністю, а не підключати нові точки до неї.
Коли брати 2,5 мм² замість 1,5 мм²
Є ситуації, де 1,5 мм² недостатньо або просто незручно:
- Довга лінія освітлення — понад 20-25 метрів. Чим довша траса, тим більше падіння напруги, і тонкий кабель тут може дати помітну втрату потужності на кінці лінії.
- Потужні світильники або групи з великою кількістю точок — наприклад, освітлення веранди, гаража, майстерні з галогенними прожекторами.
- Якщо освітлювальна лінія об’єднана з розетками на 16А автоматі (хоча краще так не робити — розетки і світло варто розводити окремо).
- Зовнішнє освітлення ділянки, де кабель прокладається в землі або повітрям на значну відстань.
У приватних будинках, де довжина ліній часто більша, ніж у квартирах, багато електриків взагалі закладають 2,5 мм² на все освітлення — про запас і без зайвих розрахунків. Різниця в ціні між 1,5 та 2,5 мм² невелика, а запас міцності відчутний.

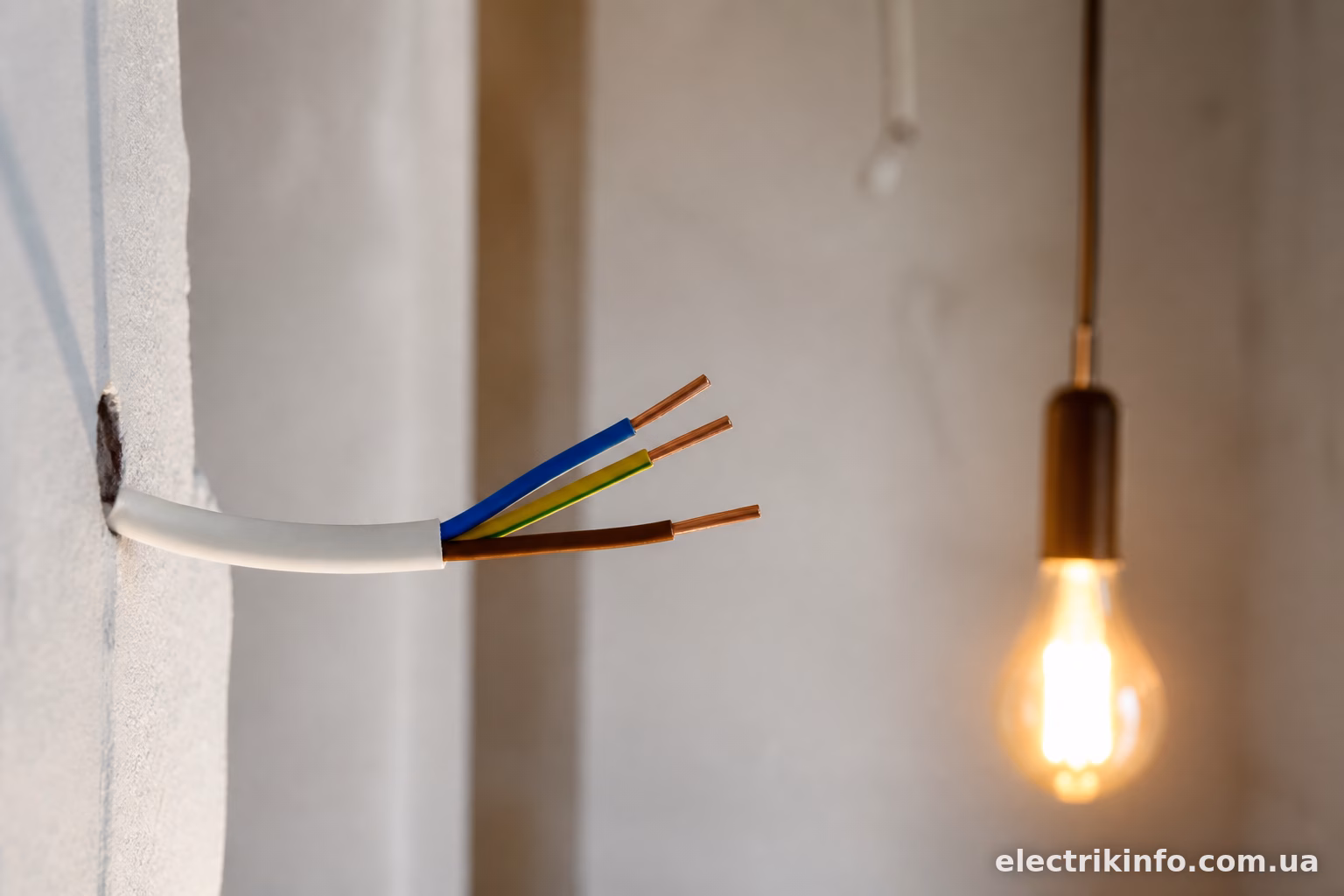

Розрахунок перерізу за потужністю
Якщо хочете порахувати точно, а не орієнтуватись на “стандарт”, формула проста: струм дорівнює потужності поділеній на напругу (I = P / U). Для мережі 220В беремо ці цифри як орієнтир по допустимому струму для мідного кабелю:
- 1,5 мм² — до 19А, тобто приблизно 4 кВт
- 2,5 мм² — до 27А, приблизно 5,9 кВт
- 4 мм² — до 38А, приблизно 8,3 кВт
Для звичайної кімнатної люстри на 5-6 лампочок по 60 Вт (LED зазвичай ще менше споживають) сумарна потужність — 300-360 Вт. Це смішні цифри порівняно з можливостями навіть тонкого кабелю. Тому переріз для освітлення рідко обирають виходячи з розрахунку потужності — частіше орієнтуються на механічну міцність та довжину лінії.
А що з LED-освітленням і стрічками
LED-лампи та світлодіодні стрічки споживають значно менше енергії, ніж лампи розжарювання чи галогенки. Здавалось би, для них можна брати ще тонший кабель. Але тут є підступ: занадто тонкий провід (менше 1,5 мм²) фізично незручний в монтажі, легко пошкоджується при затягуванні в гофру чи підключенні до клемників, та й купити такий кабель окремого призначення — задача не з простих.
Для підключення LED-стрічок до блоків живлення часто використовують провід 0,75-1 мм², але це вже локальна розводка на невеликій ділянці, а не основна лінія від щитка. Магістральний кабель від автомата до вимикача і далі до світильників все одно варто робити 1,5 мм², незалежно від типу ламп.

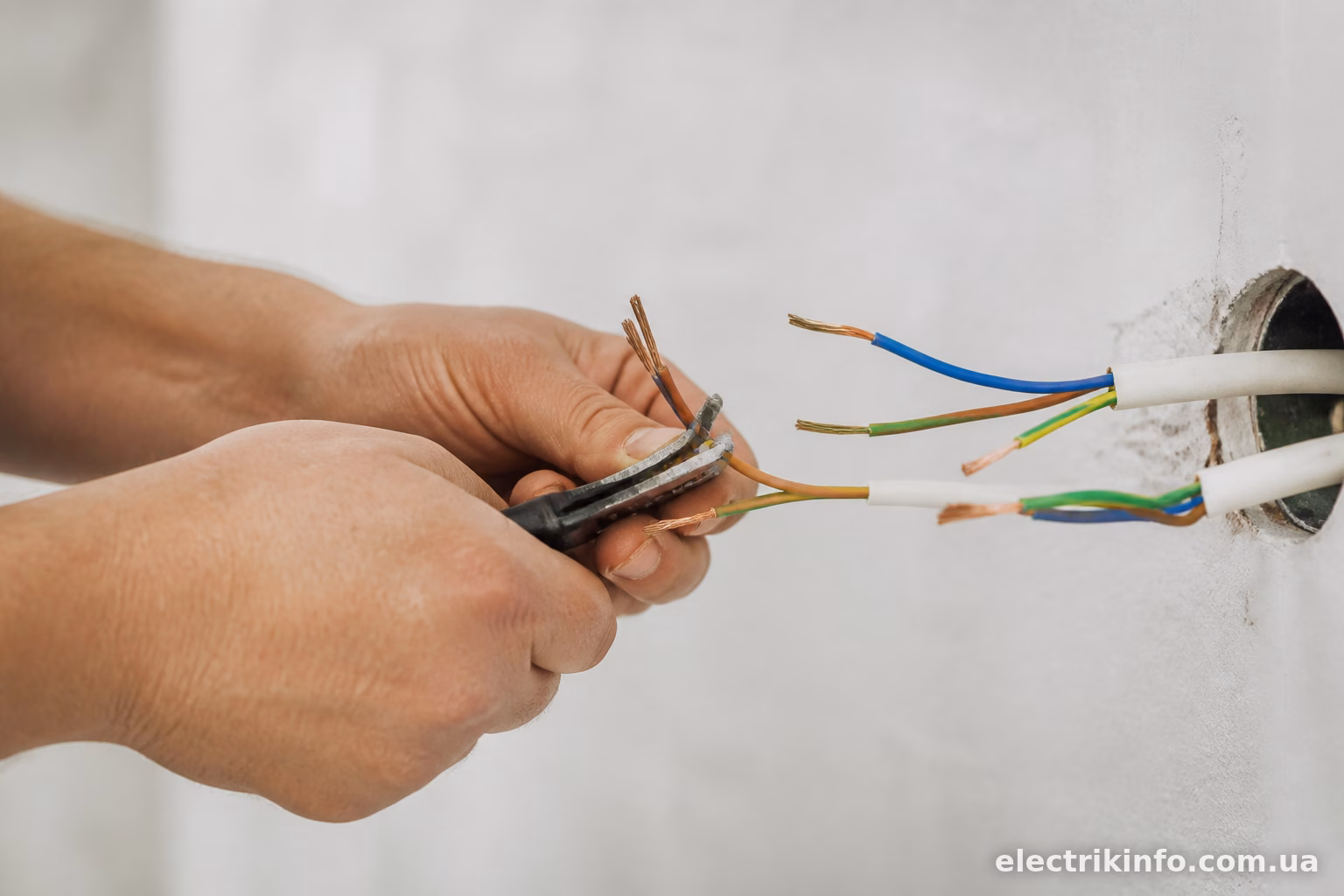

Переріз для вуличного освітлення
Освітлення ділянки, доріжок, ганку — окрема історія. Тут кабель часто прокладають на десятки метрів, і падіння напруги стає відчутним фактором. Для вуличних ліній рекомендують:
- До 20 метрів — 1,5-2,5 мм² залежно від потужності світильників
- Понад 20-30 метрів — 2,5-4 мм², особливо якщо стоять потужні прожектори
- Кабель обов’язково має бути з ізоляцією, розрахованою на зовнішнє використання (наприклад, ВВГнг-LS для прокладання в землі в трубі, або спеціальний кабель для повітряної проводки)
Ще один момент — для вуличного освітлення варто ставити окреме УЗО або диференціальний автомат, оскільки волога і земля підвищують ризик витоку струму.
Типові помилки при виборі перерізу
Найчастіша помилка — економія на кабелі там, де не варто. Дехто намагається зекономити і тягне 1,5 мм² на лінію, яка живить одразу освітлення в кількох кімнатах, до 15-20 точок. Формально по потужності це може вкладатись в норму, але при аварії чи короткому замиканні захист від автомата спрацьовує не завжди миттєво, а тонкий кабель на такому навантаженні швидше грітиметься.
Друга помилка — плутанина між перерізом кабелю і номіналом автомата. Ставлять автомат 16А на кабель 1,5 мм², сподіваючись на запас потужності. Автомат в такому випадку не захищає кабель належним чином — він розрахований на більший струм, ніж може довго витримати провід.
Третя типова ситуація — використання одножильного кабелю там, де потрібен багатожильний (гнучкий), наприклад при підключенні люстри з рухомим кріпленням чи в місцях, де провід буде постійно вигинатись. Одножильна мідь ламається від багаторазових згинів, а це вже пряма дорога до обриву проводки в стіні.
Що на практиці радять електрики
Більшість практикуючих електромонтажників в Україні дотримуються простого правила: 1,5 мм² на освітлення, 2,5 мм² на розетки, 4-6 мм² на потужні споживачі типу плити чи бойлера. Це усталена практика, яка враховує реальні навантаження побутової техніки і залишає невеликий запас на майбутнє.
Якщо плануєте ремонт з нуля і хочете закласти проводку на десятиліття вперед — не соромтесь брати 2,5 мм² навіть під освітлення. Різниця в ціні за метр — копійки, а запас міцності та можливість підключити в майбутньому додаткові точки чи потужніші світильники того варта.
Переріз кабелю для освітлення — це не той момент, де варто економити чи ризикувати. Базовий стандарт 1,5 мм² мідного кабелю покриває більшість побутових потреб, але при довгих лініях, потужних світильниках чи вуличному освітленні краще закладати запас і брати 2,5 мм². Головне — не плутати переріз з номіналом автомата і завжди узгоджувати ці два параметри між собою, щоб захист дійсно захищав, а не просто стояв для галочки.
