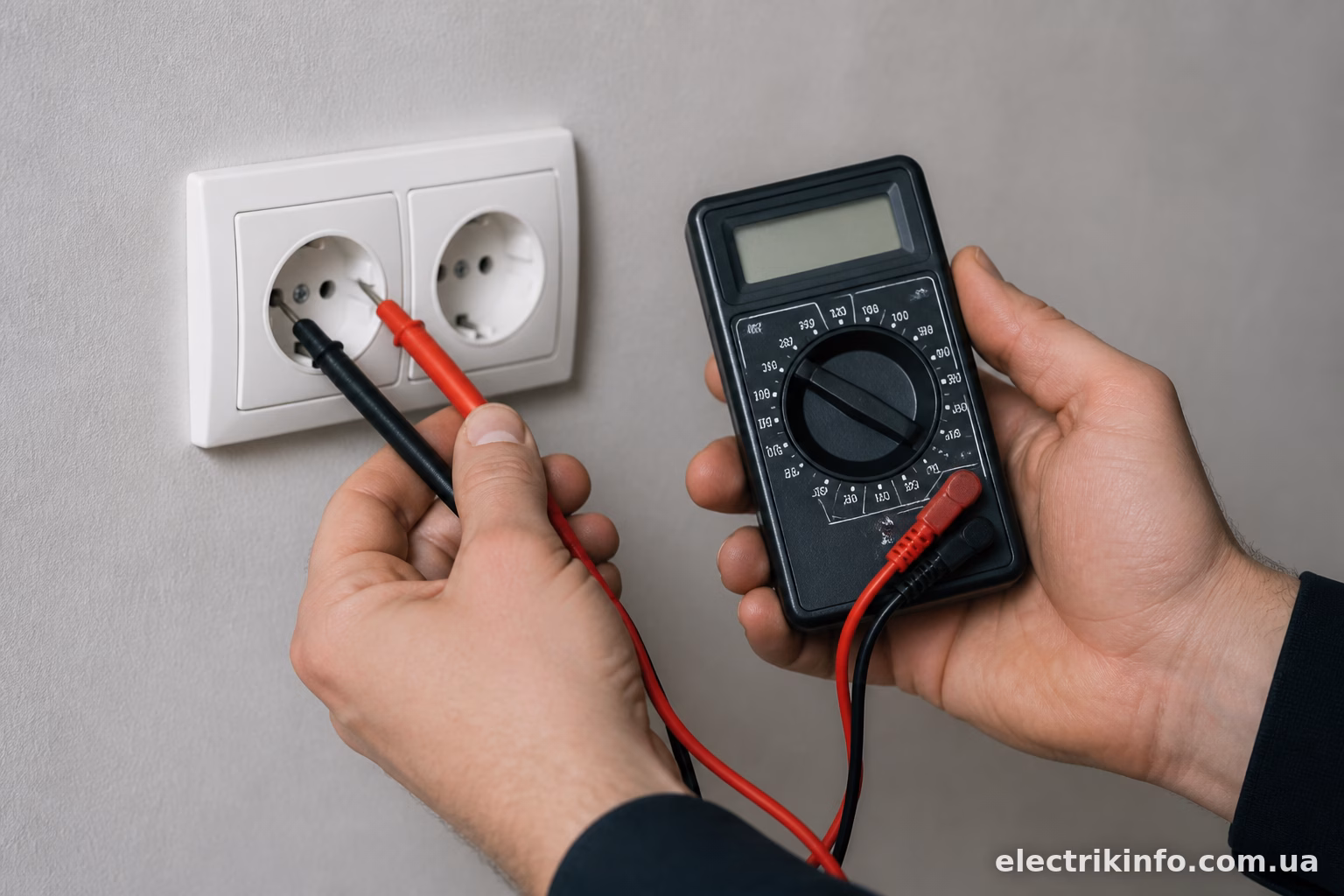

Як знайти фазу мультиметром

Мультиметр — не найзручніший інструмент для пошуку фази, чесно кажучи. Для цього існує індикаторна викрутка, і будь-який електрик спершу схопить саме її. Але мультиметр теж справляється, просто потрібно розуміти принцип, бо тестер не свистить і не блимає, як індикатор — він показує цифри, і ці цифри треба вміти читати.

Фаза — це провід, на якому є напруга відносно землі чи нуля. Якщо доторкнутися до фазного проводу, поки ви стоїте на землі або тримаєтеся за батарею опалення, вас вдарить струмом. Нуль такого ефекту не дає, бо там напруги відносно землі практично немає. На цій різниці і будується весь метод.

Що знадобиться

Перш ніж лізти в щиток, приготуйте:

мультиметр, бажано з функцією вимірювання змінної напруги до 750В (позначається на шкалі як ACV або символ ~V);
один щуп із гострим наконечником — для контакту з металевими частинами батареї, труби чи заземленого корпусу;
гумові рукавички або хоча б сухі руки без вологи на пальцях;
діелектричний килимок, якщо є — не зайвий, особливо у старій квартирі з сумнівною проводкою.

Дешевий китайський мультиметр за 150 гривень теж підійде, головне щоб шкала змінної напруги працювала коректно. Перевірте це заздалегідь на звичайній розетці — там має показувати щось у районі 220-230В.

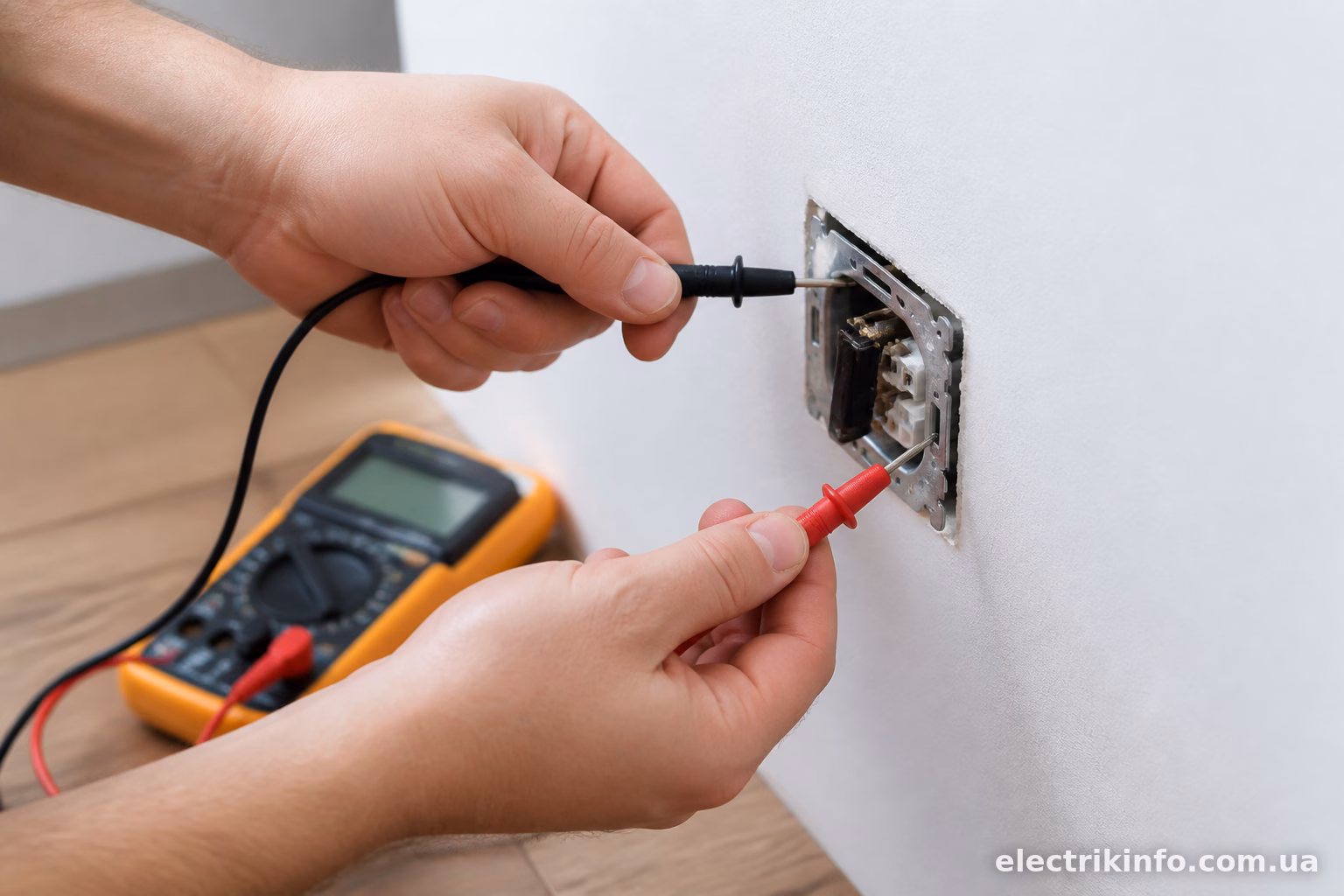

Принцип роботи: чому це взагалі спрацьовує

Тут все просто. У мультиметра є два щупи. Якщо один із них торкається фази, а другий — заземленого предмета (труба, батарея, металевий корпус розподільної коробки), прилад покаже напругу, близьку до 220В. Якщо ж торкнутися нуля тим самим способом — напруга буде нульова або мізерна, кілька вольт максимум, через наведення чи погане заземлення в старих будинках.

Земля тут виступає своєрідним “нулем відліку”. Фізично провідник фази має потенціал відносно землі, а нейтраль — практично не має. Це та сама причина, чому вас б’є струмом при дотику до фазного проводу, якщо ви стоїте на бетонній підлозі чи торкаєтеся заземленого крану.

Покрокова інструкція

Спочатку переведіть мультиметр у режим вимірювання змінної напруги. На більшості моделей це позначка ACV з хвилястою лінією, діапазон обираєте 200-750В (на автоматичних приладах діапазон обирається сам).

Далі знаходите заведомо заземлений елемент. Найпростіше — металева труба опалення чи водопроводу, якщо вона не пластикова (у нових будинках часто ставлять поліпропілен, тоді цей спосіб не працює, доведеться шукати інший орієнтир, наприклад корпус щитка, якщо він заземлений через PE-провід).

Один щуп мультиметра притискаєте до труби або заземленого металу. Другим щупом по черзі торкаєтеся кожного проводу в розетці, клемі чи щитку.

Якщо на дисплеї з’являється значення близько 220В — це фаза. Якщо цифри скачуть біля нуля або показує 5-15В — це, швидше за все, нуль. Іноді на нулі буває невелика наведена напруга через сусідні кабелі, це нормально і не варто плутати з фазою.

Для більшої впевненості можна поміняти щупи місцями — результат не повинен змінитися принципово, оскільки для змінної напруги полярність значення не має.

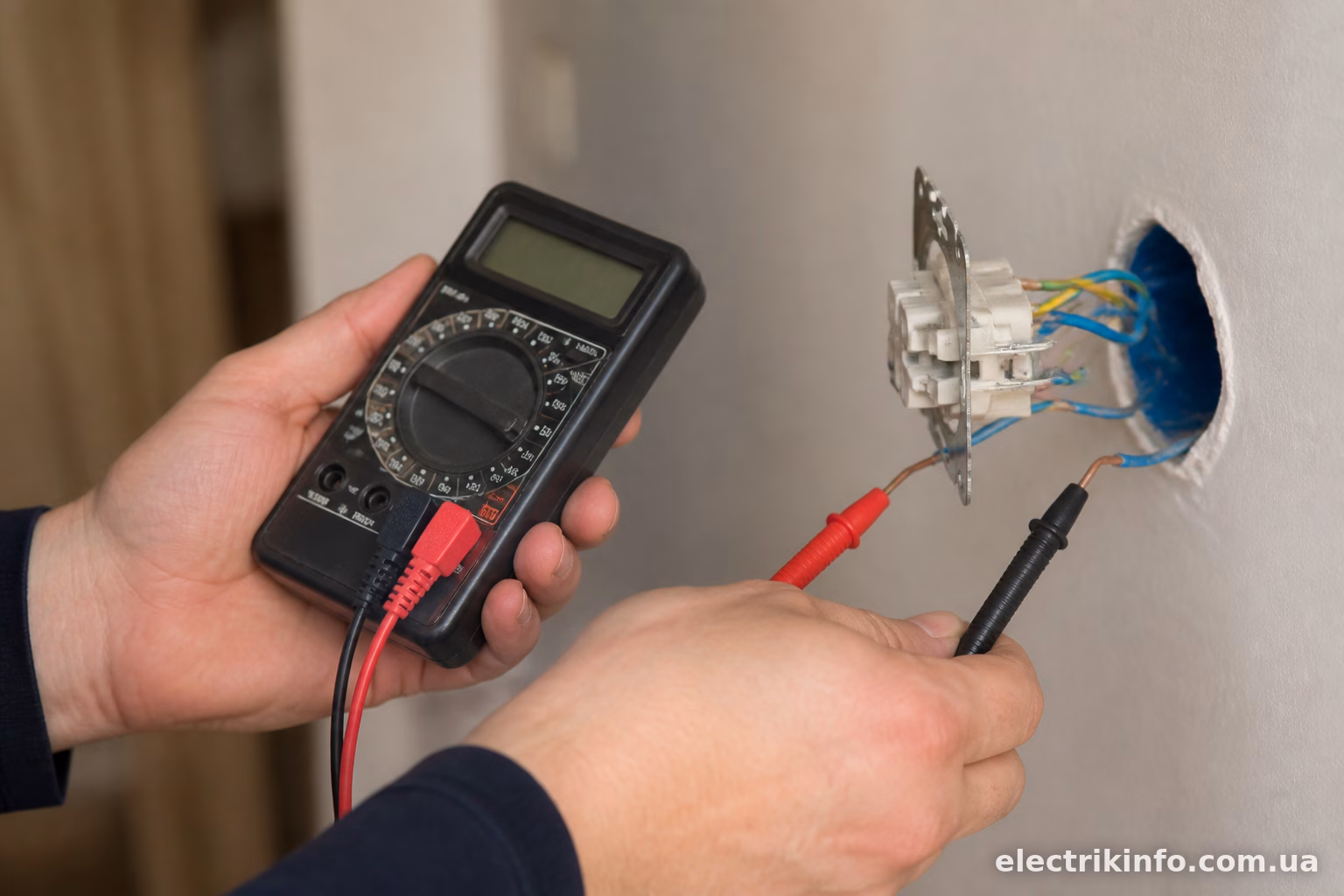

Пошук фази в розетці без доступу до землі

Буває ситуація — розетка стоїть окремо, труб поруч немає, а земляного контакту в розетці теж немає (стара проводка, двожильний кабель без заземлення). Тоді доводиться імпровізувати.

Варіант перший — використати батарею опалення в іншій кімнаті, якщо вона металева і з’єднана з загальним стояком.

Варіант другий, більш ризикований і не рекомендований новачкам — торкнутися одним щупом проводу, а другий тримати рукою так, щоб тіло замикало ланцюг через землю. Мультиметр покаже якесь значення напруги, зазвичай менше за 220В, бо опір тіла великий і струм там мізерний, але на фазі значення буде помітно вищим, ніж на нулі. Спосіб працює, але особисто я б не радив так робити людям без досвіду — краще купити індикаторну викрутку за 50 гривень і не мучитися.

Ще один варіант — виміряти напругу між двома проводами розетки. Якщо між ними 220В, а щодо третього (заземлення чи корпусу) один з них дає 220, а інший 0 — той, що дає 220, і є фазою.

Як визначити фазу без заземлення взагалі

Якщо в будинку старої забудови взагалі немає заземлення — ні в щитку, ні в розетках — ситуація складніша. У такому випадку мультиметром знайти фазу класичним способом не вийде, бо немає точки відліку.

Виходи такі:

скористатися індикаторною викруткою — вона реагує на ємнісний струм через тіло людини навіть без заземлення, і це якраз той випадок, коли вона зручніша за мультиметр;
прозвонити проводку від щитка, де фаза відома точно (там, де стоїть автомат і йде від лічильника), і простежити провід до розетки методом прозвонки при знеструмленій лінії;
якщо є доступ до розподільного щита будинку — там зазвичай PEN-провід чи земляна шина, від якої можна взяти орієнтир.

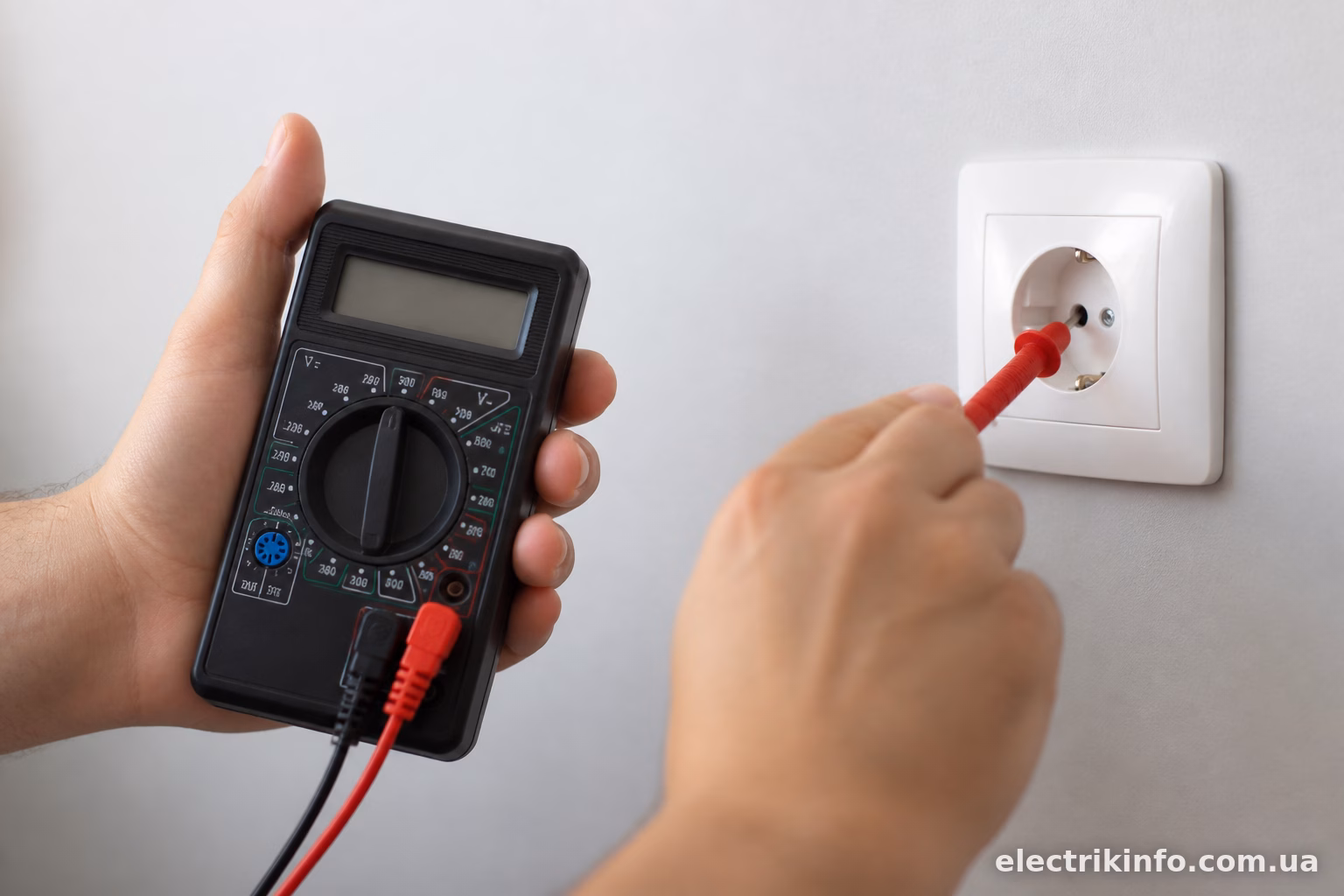

Типові помилки при пошуку фази

Часто плутають фазу з нулем через погане заземлення. У старих п’ятиповерхівках труби можуть бути заіржавілі в місцях з’єднання, контакт із землею поганий, і навіть нуль показує кілька вольт. Тому орієнтуватися варто не на “є напруга чи немає”, а на порядок значення — 220В це явно фаза, 5-10В — швидше нуль з наведенням.

Інша помилка — забути перевірити справність самого мультиметра перед вимірюванням. Спочатку прикладіть щупи до звичайної розетки з відомою фазою, переконайтеся що прилад показує коректні 220-230В, і тільки потім йдіть шукати фазу там, де вона невідома.

Ще одна поширена ситуація — намагання визначити фазу на мультиметрі в режимі постійної напруги (DCV). У мережі 220В змінний струм, і в режимі постійної напруги прилад покаже нуль або хаотичні значення незалежно від того, фаза це чи нуль. Завжди перевіряйте, що обрано саме ACV.

Кілька слів про безпеку

Робота з напругою 220В — це не жарти, навіть якщо здається, що “трохи вдарить і все”. При певних умовах — вологі руки, погане заземлення, серцева патологія — навіть невеликий струм може бути небезпечним.

Перед будь-якими маніпуляціями в щитку варто:

переконатися, що щупи мультиметра ізольовані і не мають оголених контактів, окрім самого кінчика;
не торкатися одночасно двох оголених ділянок проводки руками;
працювати в сухому приміщенні, без калюж на підлозі поблизу щитка;
при можливості знеструмити ввідний автомат, якщо мова йде не про пошук фази, а про подальші роботи з проводкою.

Якщо є сумніви щодо власних навичок — краще викликати електрика. Пошук фази — процедура не найскладніша, але помилки в електриці мають властивість боляче нагадувати про себе.

Мультиметр справляється із завданням пошуку фази непогано, якщо є хоч якась заземлена точка поруч — труба, батарея, корпус щита. Без такої точки відліку прилад безсилий, і тоді на допомогу приходить або індикаторна викрутка, або прозвонка проводки від щитка. У будь-якому разі, головне правило одне — не поспішати і завжди перевіряти справність приладу перед вимірюванням, інакше ризикуєте прийняти нуль за фазу і отримати неприємний сюрприз.
