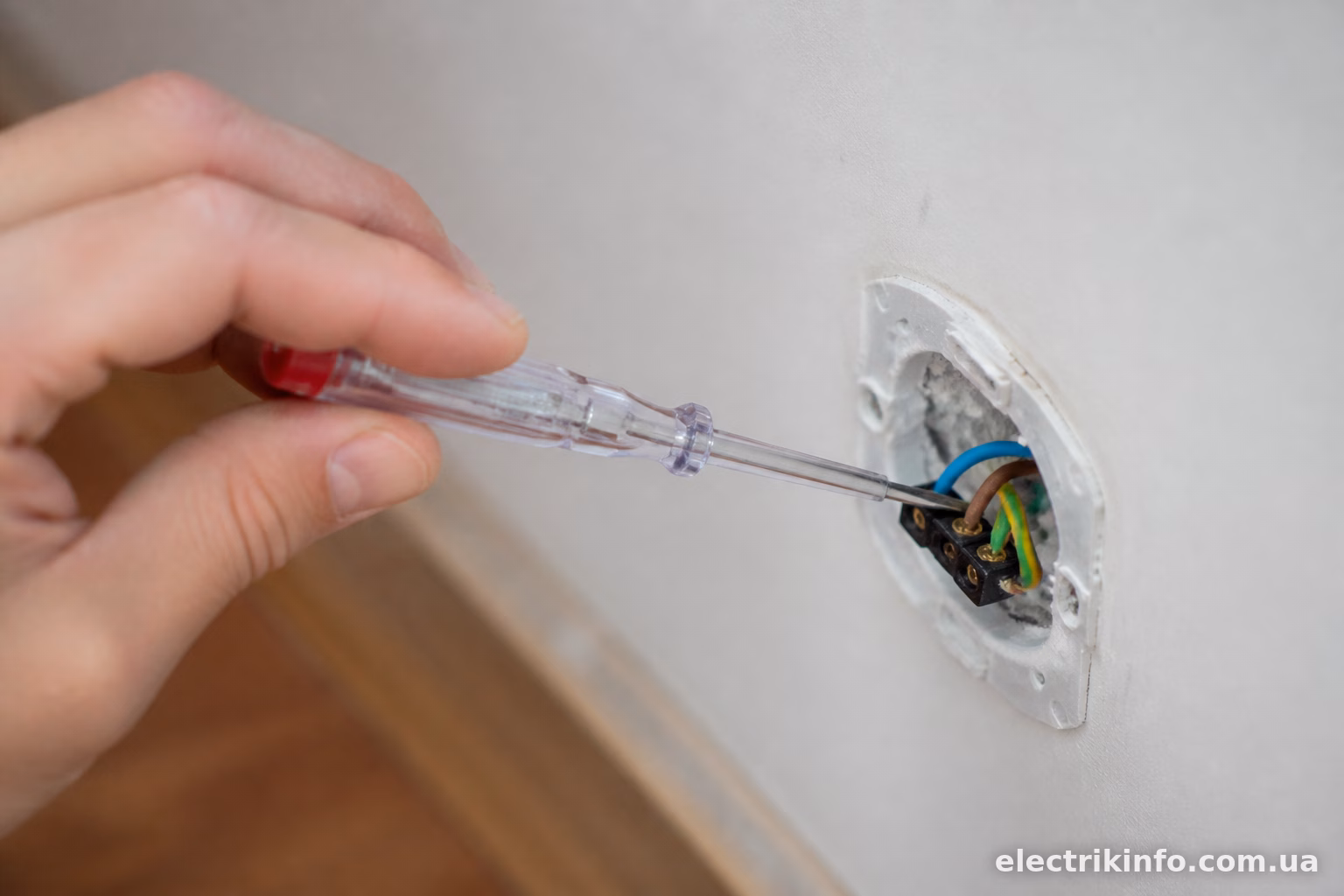

Індикаторна викрутка — це той інструмент, який лежить у шухляді практично кожного, хто хоч раз стикався з розеткою чи вимикачем. Копійчана штука, а користі від неї більше, ніж від деяких мультиметрів за тисячу гривень. Головне — знати, як нею правильно користуватись, бо помилки тут коштують дорого, іноді буквально б’ють струмом.
Розберемось, що це за прилад, як він працює і як з його допомогою знайти фазний провід без зайвих танців з бубном.
Що таке індикаторна викрутка і як вона працює
Всередині корпусу такої викрутки сховано неонову лампочку, резистор на кілька мегаом і пружину, яка контактує з металевим наконечником на торці ручки. Коли жало торкається фазного проводу, а палець лежить на контактній площадці зверху — струм проходить через тіло людини (мізерний, безпечний, мікроамперний) і замикає ланцюг. Лампочка спалахує.
Якщо провід нульовий чи заземлення — ланцюг не замикається, бо немає різниці потенціалів. Тому лампочка мовчить.
Фішка в тому, що працює це завдяки ємнісному струму через тіло людини і землю. Тобто це не якась магія, а звичайна фізика електричних кіл, просто підлаштована під максимально безпечне користування.
Є два основних типи таких викруток:
- Неонові (класичні) — найпростіші, працюють без батарейок, реагують тільки на фазу за наявності контакту з тілом людини.
- Електронні (безконтактні) — з батарейкою всередині, можуть визначати фазу навіть без прямого контакту з провідником, просто піднісши до кабелю. Часто мають звуковий сигнал і світлодіод замість неонки.
Обидва варіанти корисні, але у них є свої нюанси застосування, про які нижче.

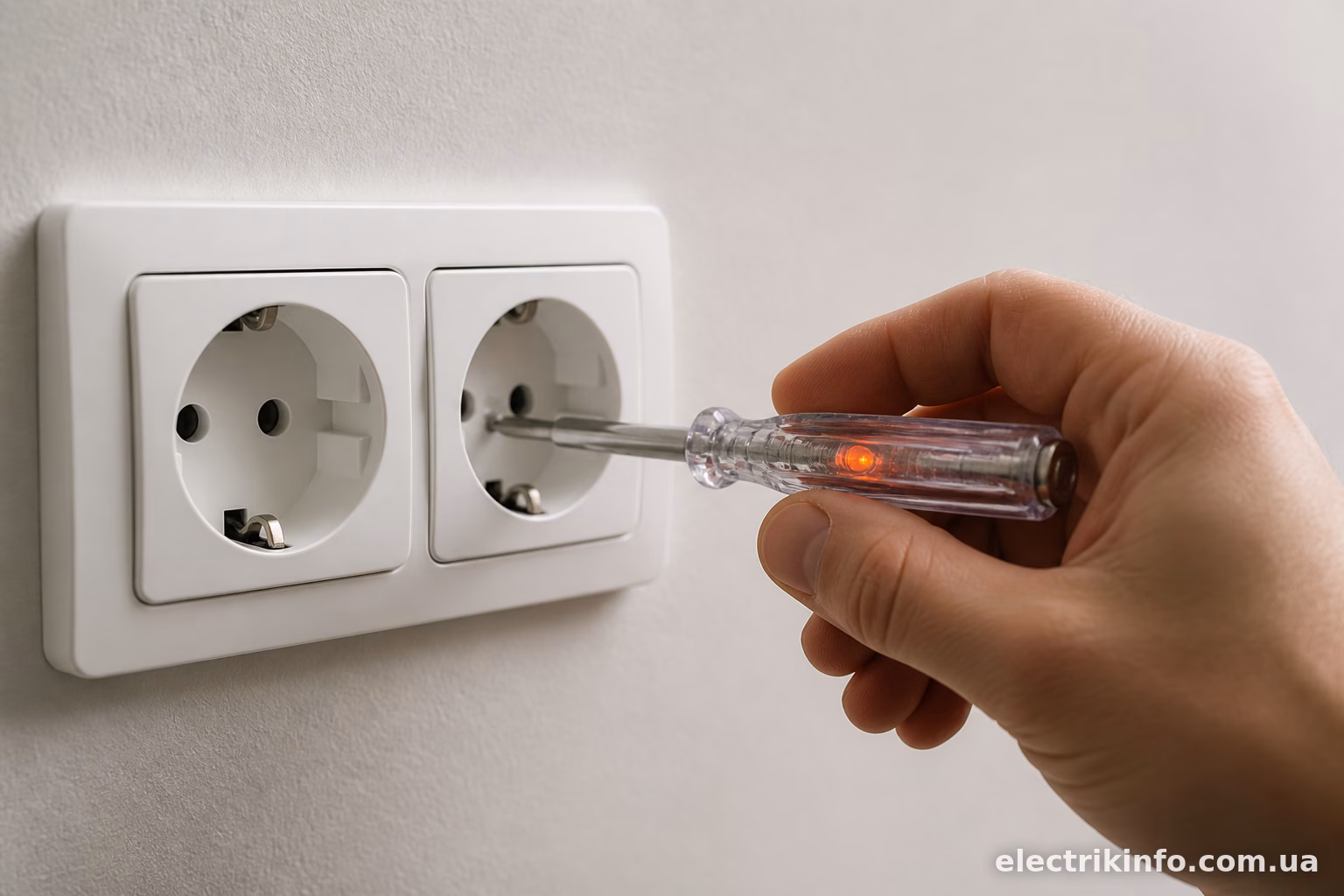

Як перевірити фазу класичною неоновою викруткою
Порядок дій простий, але без дотримання техніки все піде не так.
Спочатку беремо викрутку так, щоб великий палець лежав на металевій контактній пластині у верхній частині ручки (вона зазвичай виступає або має інший колір). Це обов’язкова умова — без контакту пальця з пластиною ланцюг не замкнеться і лампочка не загориться, навіть якщо жало торкається чистісінької фази.
Далі обережно торкаємось жалом оголеної частини провідника або гнізда розетки. Якщо це фаза — лампочка всередині корпусу спалахне помаранчевим або червонуватим світлом. Яскравість буде невелика, особливо на сонці, тому в яскраво освітленому приміщенні краще прикрити викрутку долонею або відійти в тінь.
Якщо ж торкнулись нуля — нічого не станеться. Лампочка залишиться темною.
Ось типова ситуація: вам треба визначити, який з двох проводів у розподільній коробці фазний. Розводите їх обережно, щоб не торкались один одного і стін коробки, по черзі торкаєтесь кожного жалом викрутки (палець на контакті!) — і дивитесь, де спалахне індикатор.
Важливий момент — перед роботою обов’язково перевірте саму викрутку на завідомо робочій фазі (наприклад, в розетці, де точно є напруга). Бо буває, що лампочка перегоріла або контакт всередині ослаб, і тоді ви ризикуєте прийняти непрацюючий інструмент за відсутність фази на проводі — а це вже небезпечно.

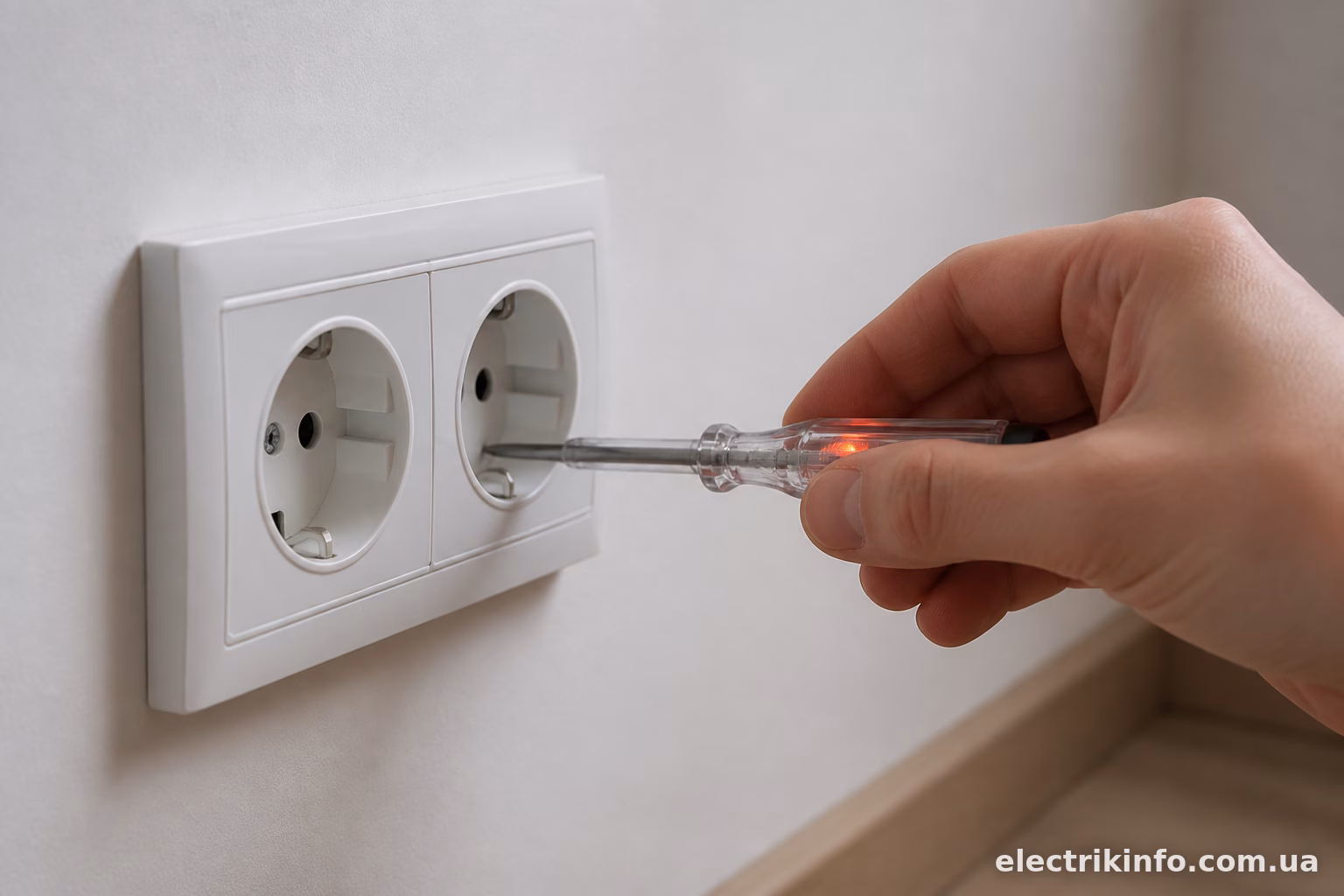

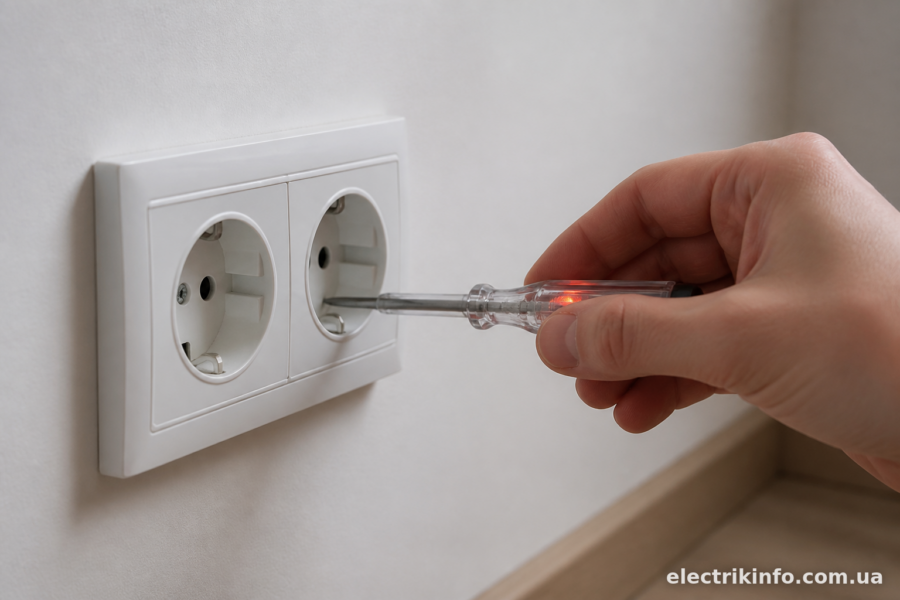

Особливості роботи з електронною безконтактною викруткою
Тут все ще простіше з точки зору фізичних дій, але є свої підводні камені.
Вмикаєте прилад кнопкою збоку (зазвичай там же є світлодіод-індикатор роботи батарейки). Підносите наконечник до кабелю або торкаєтесь оголеного провідника — якщо всередині є фаза, викрутка почне пищати і/або блимати світлодіодом. Чутливість регулюється в деяких моделях, є навіть режими для визначення обриву кабелю в стіні без розкриття штукатурки.
Мінус безконтактних моделей — вони іноді “ловлять” наведену напругу навіть на знеструмленому проводі, якщо поруч проходить силовий кабель під навантаженням. Це може заплутати, особливо новачка. Тому найкраще користуватись такою викруткою в комплексі зі звичайною неоновою — для перехресної перевірки.
Ще один нюанс: батарейка. Електронна викрутка без заряду — марна залізяка. Тримайте запасну батарейку типу CR2032 (найпоширеніший формат для таких приладів) десь під рукою, бо саме в найбудяковіший момент вона й сяде.
Де і як шукати фазу на практиці
У розетці. Класична ситуація — розетка не працює, треба зрозуміти, чи взагалі є на неї напруга і на яку клему подана фаза. Викруткою по черзі торкаєтесь обох контактів (плоских металевих пластин всередині гнізда). Той, де лампочка горить — фаза. Другий — нуль (якщо, звісно, розводка коректна і заземлення окремо, як має бути за сучасними нормами).
У розподільній коробці. Тут часто буває плутанина, особливо в старих будинках, де хтось “колхозив” проводку без схеми. Розводите проводи в різні боки, перевіряєте кожен окремо. Якщо коробка велика і проводів багато — краще промаркувати перевірені кольоровим скотчем, щоб не заплутатись і не перевіряти двічі одне й те саме.
У вимикачі. Тут своя специфіка — фаза приходить на вимикач тільки коли він розімкнутий (тобто у положенні “вимкнено” світло не горить, але напруга на вхідному контакті все одно є, це нормально). Якщо вимикач одноклавішний, все просто — два контакти, один вхідний з фазою, другий вихідний на лампу. Перевіряєте індикаторкою по черзі.
На автоматі в електрощиті. Тут будьте особливо обережні — на вводі до автомата напруга є завжди, незалежно від його положення. Знеструмити повністю щит можна тільки вимкнувши ввідний автомат або зробивши це через керуючу компанію, якщо мова про загальнобудинковий щит.

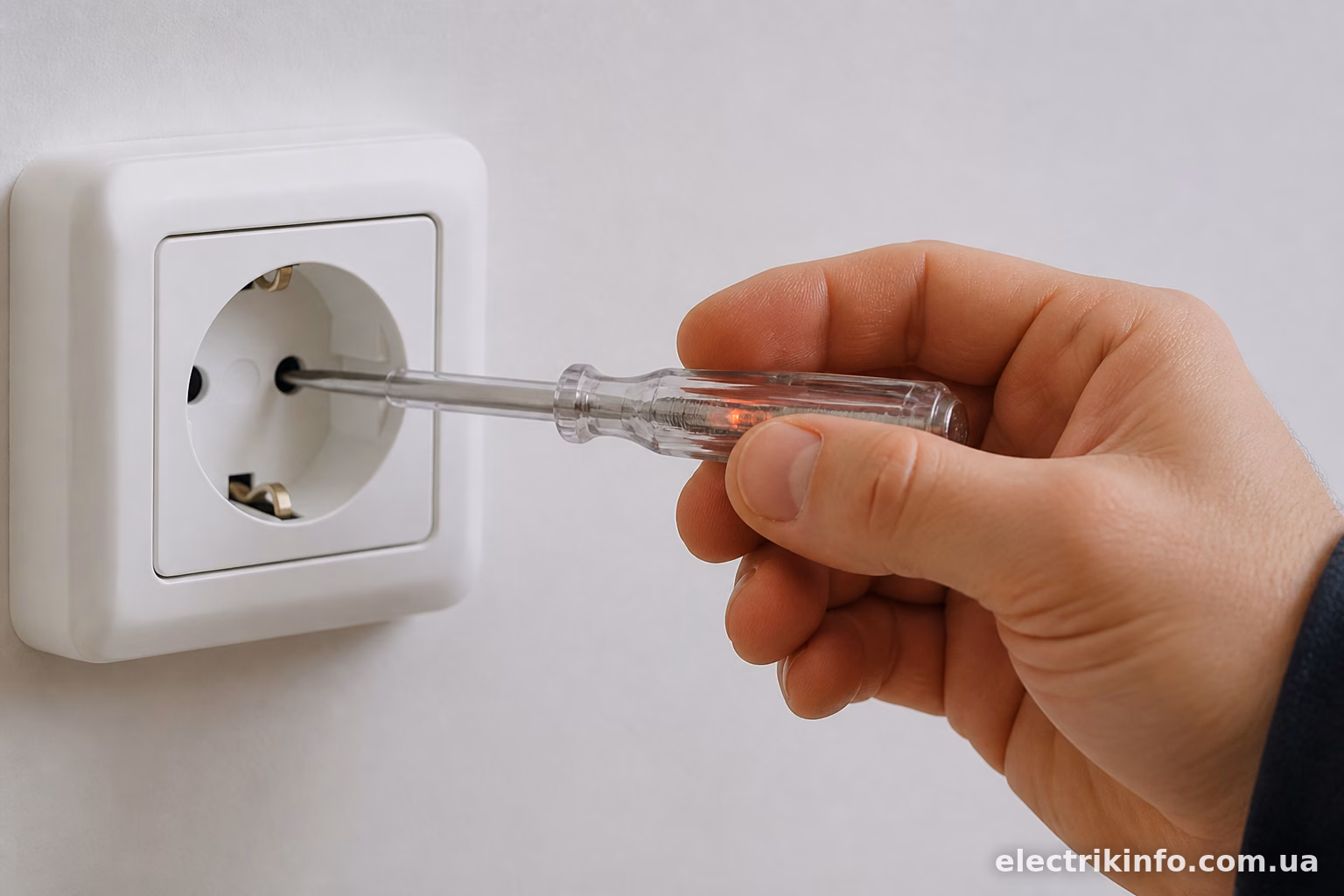

Типові помилки при роботі з індикаторною викруткою
Найпоширеніша помилка — тримати викрутку неправильно, не торкаючись пальцем контактної площадки. Тоді навіть на живій фазі лампочка не спалахне, і людина робить хибний висновок, що провід мертвий.
Друга помилка — робота в гумових рукавицях або на діелектричному килимку без розуміння того, що це заважає замкнути ланцюг через тіло. Для звичайної неонової викрутки це критично — вона просто не спрацює коректно.
Ще одна типова ситуація: людина перевіряє провід у волозі, наприклад під час дощу на балконі чи в підвалі з підтопленням. Тут індикаторка може давати хибні спрацювання через підвищену провідність вологого повітря та поверхонь. У таких умовах краще взагалі відкласти роботи до сухішої погоди або скористатись мультиметром.
І наостанок — плутанина з фазою на виході через конденсатори чи ємнісні наведення в довгих кабельних трасах. Буває, що на знеструмленому, але довгому кабелі індикаторка все одно слабко блимає через наведену ємність від сусіднього кабелю під напругою. В таких випадках єдиний надійний спосіб — виміряти напругу мультиметром між провідником і землею/нулем, щоб виключити хибне спрацювання.
Коли варто довіряти індикаторній викрутці, а коли ні
Для побутових задач — знайти фазу в розетці, перевірити провід у розподільній коробці, зрозуміти, чи є напруга на вимикачі — індикаторка справляється на всі сто. Це швидкий, дешевий і достатньо надійний інструмент, якщо ним користуватись правильно.
А от для точних вимірювань, перевірки якості заземлення, визначення напруги чи пошуку обриву кабелю в стіні на великій глибині — краще брати мультиметр або спеціалізований шукач прихованої проводки. Індикаторна викрутка дає бінарну відповідь “є фаза чи немає”, і не більше того.
Тримайте в машині чи в сумці з інструментами звичайну неонову викрутку — вона не розрядиться, не зламається (якщо не бити нею по бетону) і прослужить роками. А для складніших задач докупіть електронну безконтактну — вона зекономить час і нерви, коли треба швидко перевірити цілісність кабелю без розбирання проводки.
Головне правило при будь-якій роботі з електрикою — перевіряти інструмент перед використанням і не покладатись сліпо на один прилад. Дві незалежні перевірки різними способами убережуть від помилок, які в електриці іноді коштують здоров’я.
