Мультиметр — це той прилад, який рано чи пізно з’являється в кожному будинку. Хтось купує його для авто, хтось для дрібного ремонту техніки, а потім виявляється, що найчастіше він потрібен саме для розетки. Світло блимає, щось не заряджається, а може просто хочеться пересвідчитись, що електрик все зробив правильно. У будь-якому разі перевірка напруги — базова навичка, і освоїти її може навіть людина, яка ніколи в житті не тримала в руках викрутку-індикатор.
Що знадобиться для перевірки
Окрім самого мультиметра, варто підготувати ще декілька дрібниць. По-перше, це щупи — червоний і чорний, вони зазвичай йдуть у комплекті з приладом. По-друге, не завадять діелектричні рукавички, особливо якщо ви новачок і не зовсім впевнені у своїх діях. По-третє, гарне освітлення в приміщенні, де стоїть розетка — банально, але коли працюєш у напівтемряві коридора, шанс щось переплутати зростає в рази.
Сам мультиметр може бути аналоговим (стрілковим) або цифровим. Для новачків цифровий варіант зручніший — показники видно чітко на дисплеї, не треба вгадувати по положенню стрілки. Ціна на прості моделі починається десь від 150-200 гривень, і цього цілком достатньо для побутових задач.

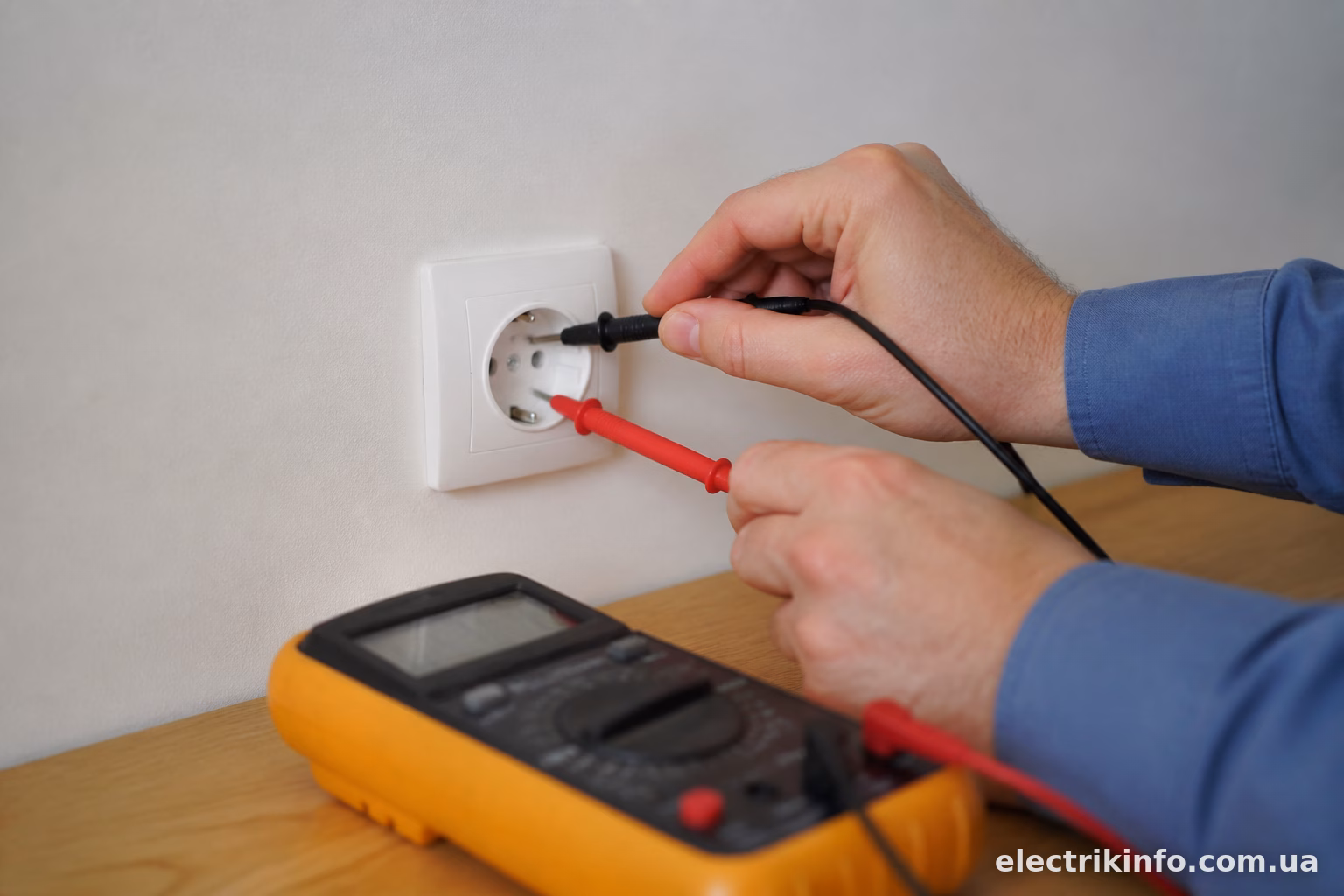

Налаштування мультиметра перед вимірюванням
Це той етап, де найчастіше косячать. Перемикач режимів на приладі треба поставити на вимірювання змінної напруги — на корпусі це позначається літерами ACV або просто символом ~V. Не переплутайте з постійною напругою (DCV, або V з прямою лінією і пунктиром) — це для батарейок і акумуляторів, у розетці такого не буде.
Далі обираємо діапазон вимірювання. У побутовій мережі напруга становить приблизно 220-230 вольт, тому виставляти треба діапазон 200-750V, залежно від моделі мультиметра. Деякі сучасні прилади мають автоматичний вибір діапазону — тоді про це можна взагалі не думати, прилад сам підбере потрібні межі.
Щупи вставляються у відповідні гнізда: чорний завжди йде в гніздо COM (спільне, “мінус”), червоний — у гніздо з позначкою VΩmA або просто V. Це важливо перевірити перед початком роботи, бо якщо переплутати гнізда при вимірюванні опору чи струму, можна спалити запобіжник у мультиметрі. З напругою така помилка не така критична, але краще одразу привчити себе робити правильно.

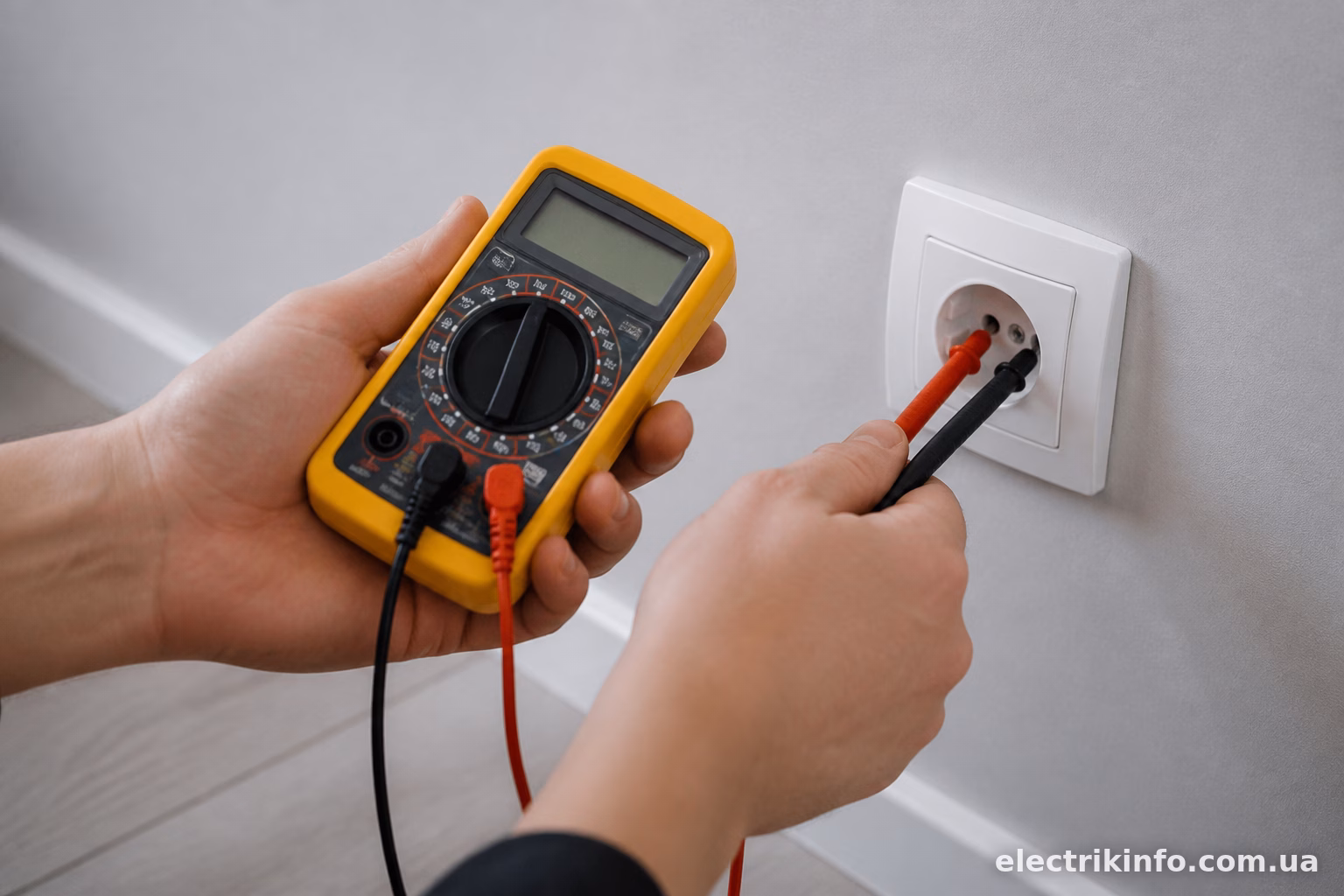

Порядок дій при вимірюванні напруги
Коли прилад налаштований, можна переходити безпосередньо до розетки. Послідовність така:
- вставляємо чорний щуп в один отвір розетки (без різниці, у фазний чи нульовий, полярність тут не критична для змінного струму);
- вставляємо червоний щуп у другий отвір;
- дивимось на дисплей — там має з’явитись значення напруги.
Якщо все гаразд, побачите цифру в районі 220-230 вольт. Невеликі відхилення в межах 5-10 вольт — це норма, мережа рідко буває ідеально стабільною. А от якщо показує щось на кшталт 180 або 250 — це вже привід замислитись, чи все гаразд з проводкою або трансформаторною підстанцією у вашому районі.
Окремо варто перевірити напругу між фазою і землею, якщо у розетці є заземлюючий контакт (третій, зазвичай зверху або знизу від основних двох отворів). Один щуп ставите у фазний отвір, другий торкаєтесь заземлюючого контакту. Значення має бути приблизно таким же, як і між фазою та нулем. Якщо земля “мертва” — показує нуль або якісь дивні хаотичні цифри — це сигнал, що заземлення не працює, і варто розбиратись з електриком.

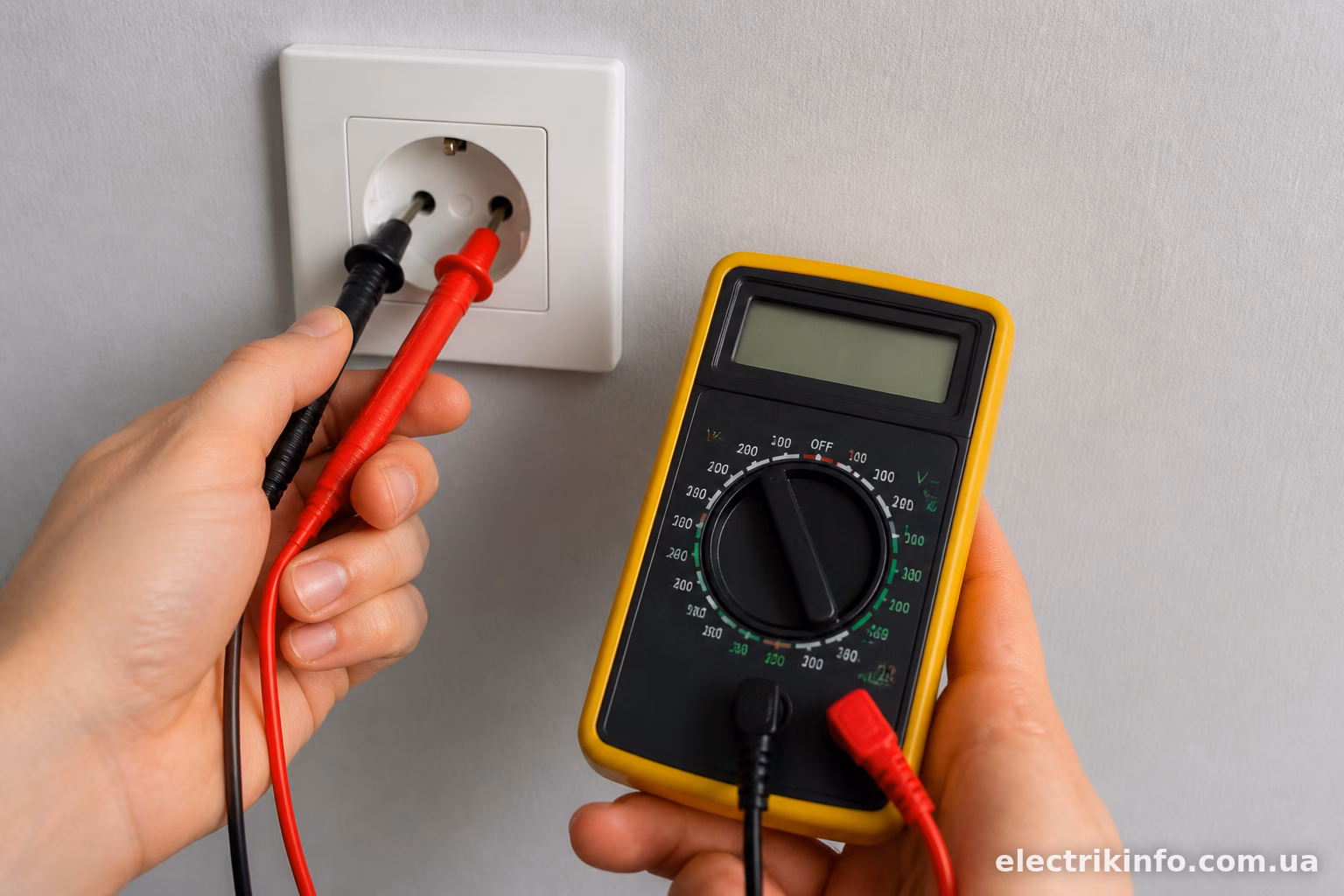

Як визначити, де фаза, а де нуль
Часто виникає питання — а як зрозуміти, який з отворів фазний, а який нульовий, якщо мультиметр цього не показує напряму (адже показує просто напругу між двома точками)?
Тут є простий трюк. Один щуп мультиметра залишаєте в розетці, а другим торкаєтесь металевої труби опалення, батареї або будь-якого заземленого металевого предмета (краще заздалегідь перевірити, що він дійсно заземлений). Якщо між щупом у розетці і батареєю є напруга близько 220V — значить, щуп стоїть у фазному отворі. Якщо напруги немає або вона мінімальна — це нуль.
Ще простіший спосіб — торкнутись одним щупом фазного отвору, а другим — власної руки або будь-якої частини тіла, стоячи при цьому на землі (не на ізольованому килимку). На дисплеї мультиметра має з’явитись невелика напруга, зазвичай кілька десятків вольт — це так званий наведений потенціал. На нульовому отворі такого ефекту не буде або він буде значно слабшим. Втім, цей метод менш надійний і більше підходить для орієнтовної перевірки, а не для серйозної діагностики.
Типові помилки при перевірці розеток
Найпоширеніша помилка — забути перемкнути мультиметр з режиму опору чи струму на режим напруги. Якщо ви щойно міряли опір резистора, а потім тицьнули щупами в розетку, забувши перемкнути перемикач — в кращому випадку прилад просто нічого не покаже, в гіршому — згорить запобіжник усередині мультиметра. Такий запобіжник коштує копійки, але міняти його все одно морока.
Друга помилка — погано вставлені щупи в отвори розетки. Якщо контакт слабкий, показники будуть “стрибати” або взагалі нульові. Іноді доводиться трохи покрутити щуп, щоб він щільно притиснувся до контактної пластини всередині розетки.
Третя типова ситуація — намагання перевірити напругу цифровим мультиметром у розетках з “просілими” контактами. Стара, розхитана розетка може давати нестабільні показники навіть якщо з проводкою все гаразд, просто через поганий фізичний контакт. У такому разі варто спочатку замінити саму розетку, а вже потім перевіряти напругу.

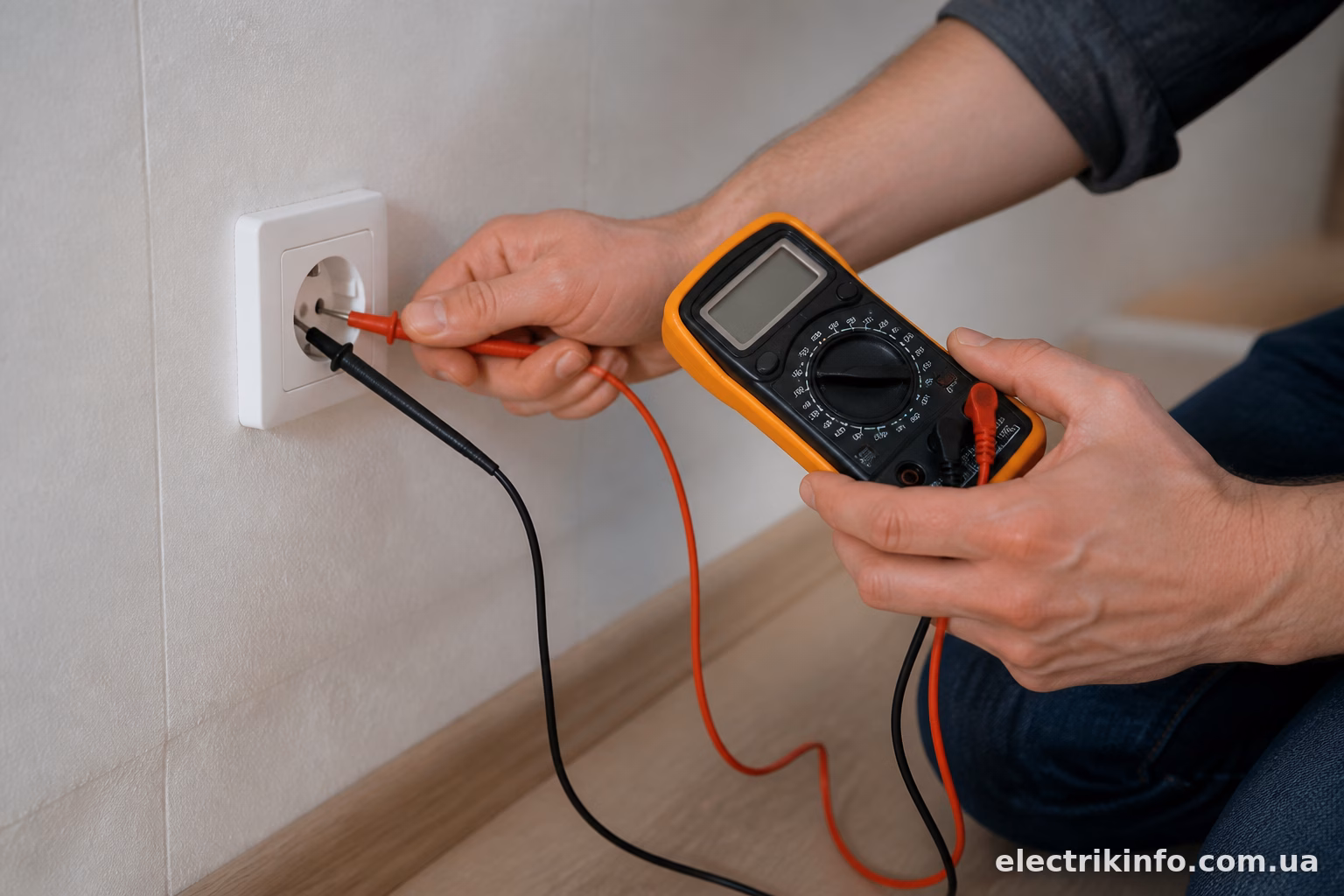

Коли варто турбуватись про показники
Нормальна напруга в українських мережах — 220V з допустимим відхиленням приблизно ±10%, тобто від 198 до 242 вольт це вважається робочим діапазоном. Якщо мультиметр стабільно показує значення поза цими межами протягом тривалого часу — варто розглянути встановлення стабілізатора напруги або реле контролю напруги, яке автоматично відключить навантаження при виході за критичні межі.
Разові короткочасні стрибки — це, на жаль, звична річ для нашої мережі, особливо у приватному секторі чи старих будинках з зношеними трансформаторними підстанціями. А от якщо напруга постійно нестабільна, це вже привід звертатись до обленерго або власного електрика, щоб знайти причину — може, проблема в загальному вводі, а може у власній проводці всередині квартири.
Безпека понад усе
Перед будь-якими маніпуляціями з розетками варто нагадати собі кілька простих правил. Ніколи не торкайтесь металевих частин щупів під час вимірювання — тримайте тільки за ізольовані ручки. Не проводьте перевірку мокрими руками або у вологому приміщенні без крайньої необхідності. Якщо мультиметр старий, з тріщинами на корпусі або пошкодженою ізоляцією проводів — краще спочатку замінити прилад, а вже потім лізти в розетку.
Також варто перевіряти справність самого мультиметра перед роботою — можна виміряти напругу відомої батарейки (наприклад, пальчикової на 1.5V) в режимі постійного струму, щоб переконатись, що прилад взагалі показує коректні значення.
Перевірка напруги мультиметром — справа кількох хвилин, коли розумієш логіку процесу. Головне — правильно виставити режим, не плутати гнізда для щупів і уважно дивитись на показники. Якщо щось насторожує — краще перестрахуватись і викликати електрика, ніж намагатись самостійно розбиратись зі складнішими несправностями проводки.
