Як відрізнити нуль від заземлення

Нуль і заземлення візуально майже однакові — обидва проводи часто ізольовані блакитним чи жовто-зеленим кольором, обидва йдуть до щитка, обидва “не б’ють” при дотику в нормальному режимі. Але це два зовсім різні провідники з різними функціями, і плутанина між ними в кращому випадку призводить до того, що обладнання не захищене, а в гіршому — людина може отримати удар струмом там, де очікувала повну безпеку.

Розберемося конкретно: як виглядають ці провідники, чим відрізняються за призначенням і як перевірити на практиці, де саме нуль, а де земля.

У чому принципова різниця

Нуль (нейтраль, N) — це робочий провідник. Він бере участь у нормальній роботі електромережі, по ньому постійно тече струм, коли увімкнене будь-яке навантаження — лампочка, чайник, пральна машина. Нуль приходить від трансформаторної підстанції разом із фазою і замикає електричне коло.

Заземлення (РЕ, «земля») — це захисний провідник. У штатному режимі струм по ньому не тече взагалі. Його завдання — спрацювати лише в аварійній ситуації, коли фаза випадково потрапляє на корпус приладу. Тоді струм піде через заземлення, а не через людину, яка торкнулася корпусу.

Ось і ключова різниця на практиці: на нулі під навантаженням завжди є хоч якась напруга відносно землі (зазвичай кілька вольт через опір проводки), а на справному заземленні напруги немає взагалі — нуль, якщо все підключено правильно.

Чому їх плутають

У старих будинках, побудованих ще за радянських норм, окремого заземлюючого провідника часто просто не було. Використовувалась система TN-C, де нуль і земля — це один і той самий провід (PEN), який лише в щитку розділяється умовно. У сучасних будинках із системою TN-C-S чи TN-S нуль і земля — це вже фізично окремі проводи від самого вводу в будинок.

Тому коли людина в старій квартирі бачить “заземлення” на розетці, там насправді може бути той самий нуль, просто підключений з іншого боку. Це небезпечно, бо при обриві нуля на щитку весь “захисний” контакт розетки може опинитися під повною фазною напругою.

Колірна маркування — орієнтир, але не гарантія

За стандартом:

фаза — коричневий, чорний, білий, сірий;
нуль — блакитний або синій;
заземлення — жовто-зелений (смугастий).

Це працює, якщо проводку монтував електрик, який дотримувався норм. На жаль, в реальних квартирах, особливо старих, часто зустрічається “як зручно було”: білий провід виявляється нулем, а земля прокладена звичайним чорним кабелем без жодної маркування. Тому колір — це підказка, а не доказ. Перевіряти треба інструментом.

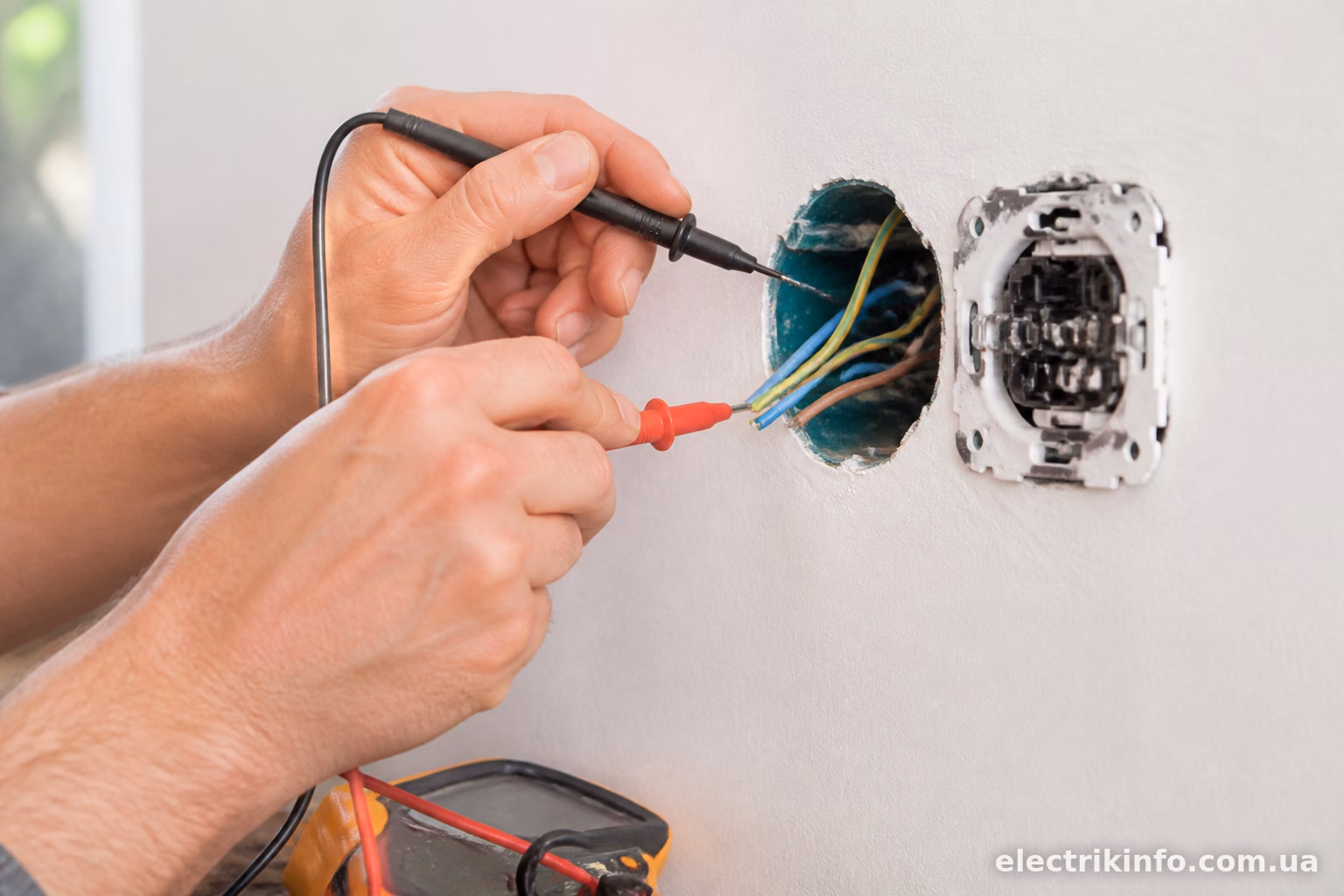

Як перевірити мультиметром

Найнадійніший спосіб — індикаторна викрутка плюс мультиметр. Робимо так:

Спочатку індикаторною викруткою знаходимо фазу — той провід, де лампочка індикатора загоряється при дотику.
Далі мультиметр переводимо в режим вимірювання змінної напруги (зазвичай позначка ~750V або ~200V, залежно від моделі).
Один щуп ставимо на фазу, другий по черзі — на два інших провідники.
Той провідник, де напруга близька до 220В (найчастіше 210-230В) і стабільна — це нуль.
Той, де напруга теж є, але вона трохи менша, нестабільна, або й зовсім нульова при відсутності навантаження в мережі — це, ймовірно, заземлення.

Різниця буває невеликою — 5-15В, тому одного разу виміряти недостатньо. Краще увімкнути якесь навантаження в квартирі (наприклад, чайник в іншій розетці) і повторити замір — на нулі напруга під навантаженням трохи “просяде” через опір проводу, а на землі залишиться стабільно нульовою чи мінімальною.

Ще один спосіб — виміряти опір між підозрюваним нулем і підозрюваною землею при повністю знеструмленій проводці (вимкнений автомат). Якщо це система TN-C-S з роздільними нулем і землею, опір між ними в щитку буде близький до нуля тільки в точці їхнього спільного з’єднання (шина PEN на вводі), а далі по будинку вони йдуть окремо і на розетці мультиметр покаже певний опір, а не пряме коротке замикання.

Перевірка без спеціальних приладів (орієнтовно)

Якщо мультиметра під рукою немає, є менш точний, але живий спосіб — контрольна лампа з патроном і двома проводами. Підключаємо один кінець до фази, інший по черзі до підозрюваних нуля і землі.

Якщо лампа горить яскраво і стабільно на обох контактах — обидва провідники “робочі”, і, швидше за все, перед вами система, де нуль і земля з’єднані (TN-C), що само по собі вже сигнал про застарілу і небезпечну проводку.
Якщо на одному з контактів лампа не горить взагалі або горить тьмяно — це, найімовірніше, справжня земля.

Цей метод грубий, і покладатися на нього для остаточних висновків не варто — тільки як попередня оцінка перед викликом електрика.

Ознаки в електрощитку

У щитку розібратися простіше, ніж на розетці, бо там усі провідники зазвичай зведені на окремі шини.

Шина N (нульова) — на неї заходять сині проводи від усіх груп споживачів, вона зазвичай ізольована від корпусу щитка діелектричними стійками.

Шина РЕ (заземлення) — жовто-зелені проводи, і ця шина, як правило, з’єднана безпосередньо з металевим корпусом щитка і далі йде на контур заземлення будинку чи на PEN-провідник від опори.

Якщо в щитку ви бачите, що нульова і земляна шини з’єднані перемичкою прямо всередині квартирного щита (а не на вводі в будинок) — це порушення норм, і краще викликати електрика для розбирання ситуації, а не робити висновки самостійно.

Типові помилки при визначенні

Одна з найпоширеніших помилок — вважати, що якщо провід “не б’є” при дотику індикаторною викруткою, то це точно земля. Насправді нуль теж зазвичай не показує індикацію на однополюсній викрутці, бо вона реагує тільки на фазний потенціал відносно землі. Тому індикаторна викрутка сама по собі не розрізняє нуль від землі — вона лише знаходить фазу.

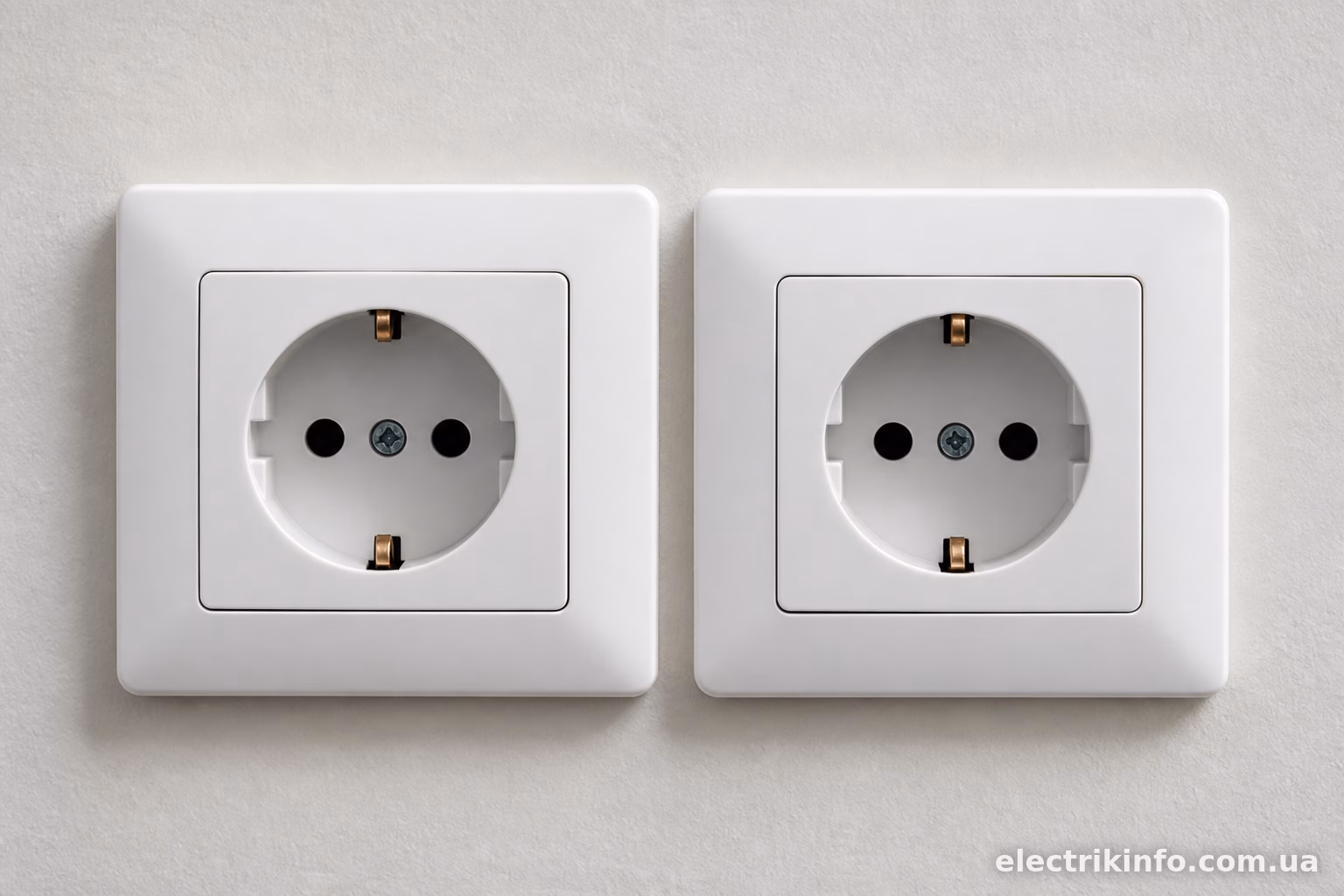

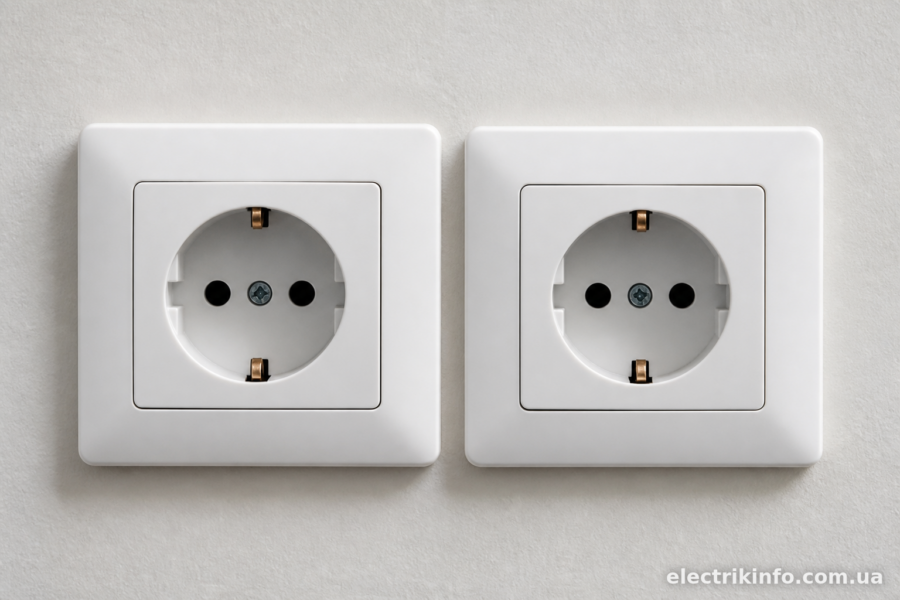

Друга помилка — довіряти маркуванню розетки без перевірки. Виробник розетки позначає контакти “N” і заземлюючий контакт (зазвичай бічні “вуса” на євророзетці), але хто саме і що підключив до цих контактів у реальній квартирі — питання окреме.

Третя типова ситуація — плутанина в старих панельних будинках, де замість повноцінного заземлення до розетки просто підвели той самий нуль, зробивши “заземлення” фіктивним. Зовні все виглядає нормально, УЗО навіть може працювати частково, але реального захисту немає — при пробої фази на корпус приладу людина все одно може отримати удар, якщо торкнеться корпусу одночасно з батареєю опалення чи трубою.

Коли краще не експериментувати самому

Якщо є найменші сумніви щодо того, де в квартирі нуль, а де земля — краще не покладатися на побутові тести, а звернутися до електрика з тестером опору петлі фаза-нуль і повноцінним заміром опору контуру заземлення. Особливо це стосується випадків, коли плануєте підключати УЗО чи диференційний автомат: неправильне визначення нуля і землі при монтажі УЗО призводить до того, що пристрій буде постійно вибивати або, навпаки, взагалі не спрацює при витоку струму — а це вже пряма небезпека для життя.

Визначити різницю між нулем і землею на око неможливо — тільки виміром. Мультиметр, індикаторна викрутка і трохи уваги до кольору проводів дають цілком надійну картину для більшості квартир. Але якщо будинок старий, а проводка викликає підозри — краще довірити остаточну перевірку електрику з відповідним обладнанням, бо ціна помилки тут — не зіпсована розетка, а реальний ризик ураження струмом.
