Заземлення в приватному будинку: з чого починати
Заземлення — це не примха електриків і не формальність для комісії. Це той самий контур, який рятує вас, коли пробиває корпус пральної машини або бойлера. Струм піде в землю, а не через вас. От і вся філософія.
У приватному будинку зробити нормальне заземлення простіше, ніж у квартирі багатоповерхівки — є земля під ногами, є куди забити електроди. Головне — не лінуватися і зробити все за нормами, а не “на око”.

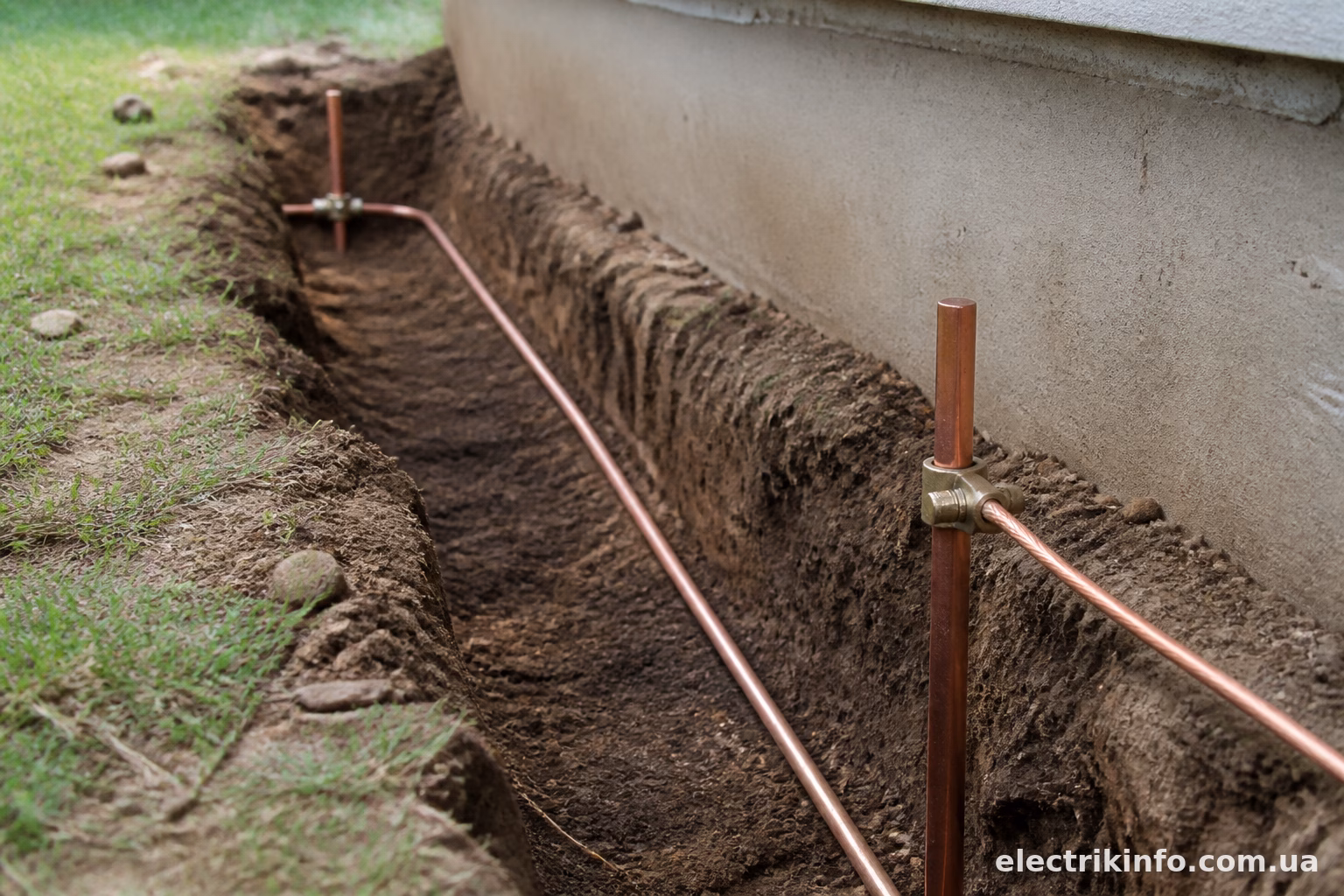

Скільки електродів потрібно і яка глибина
Класична схема — три вертикальні електроди, з’єднані між собою горизонтальною смугою. Форма контуру — трикутник зі стороною 1,2–3 метри, рідше лінія (якщо ділянка вузька).
Довжина кожного електрода — зазвичай 2,5–3 метри. Забивають їх повністю в землю, залишаючи невеликий виступ для зварювання. Глибина залягання горизонтальної смуги — 0,5–0,8 метра, це нижче рівня промерзання ґрунту в більшості регіонів України.
Три електроди — не догма. Якщо ґрунт піщаний або сухий, опір буде більший, і доведеться додавати ще один-два штирі, збільшуючи периметр контуру. На глинистих і вологих ґрунтах вистачає й трьох.
Які матеріали використовувати
Тут є два підходи — бюджетний і “на все життя”.
Чорна сталь (кутник, круг, смуга) — найпоширеніший варіант. Дешево, доступно на будь-якому металобазі. Мінус — корозія. Термін служби такого контуру 10–15 років, потім треба перевіряти і, можливо, оновлювати.
Мідь або мідне покриття (омідена сталь) — служить 30+ років, майже не піддається корозії. Дорожче в рази, зате робиться один раз і надовго. Якщо бюджет дозволяє — краще одразу брати такі електроди, наприклад готові комплекти типу ZANDZ або аналоги.
Оцинкована сталь — щось середнє. Служить довше чорної, коштує менше міді. Непоганий компроміс для більшості будинків.
Перерізи для горизонтального провідника: смуга не менше 4×40 мм, круг діаметром від 10 мм. Для вертикальних електродів — кутник 50×50×5 мм або круглий прокат діаметром 16–20 мм.
Як розмістити контур на ділянці
Контур розташовують біля будинку, з боку, де стоїть електрощит або вводиться живлення. Відстань від фундаменту — не менше 1 метра, щоб не порушувати гідроізоляцію і не заважати земляним роботам біля стіни.
Не варто робити заземлення прямо під вимощенням чи доріжкою — якщо колись знадобиться ремонт або перевірка, доведеться розбирати покриття. Краще виносити контур на газон чи клумбу.
Ще один нюанс, про який часто забувають: контур не повинен опинятися під асфальтом чи бетоном після благоустрою ділянки. Продумайте це заздалегідь, бо переробляти заземлення після того, як залили доріжки — задоволення так собі.

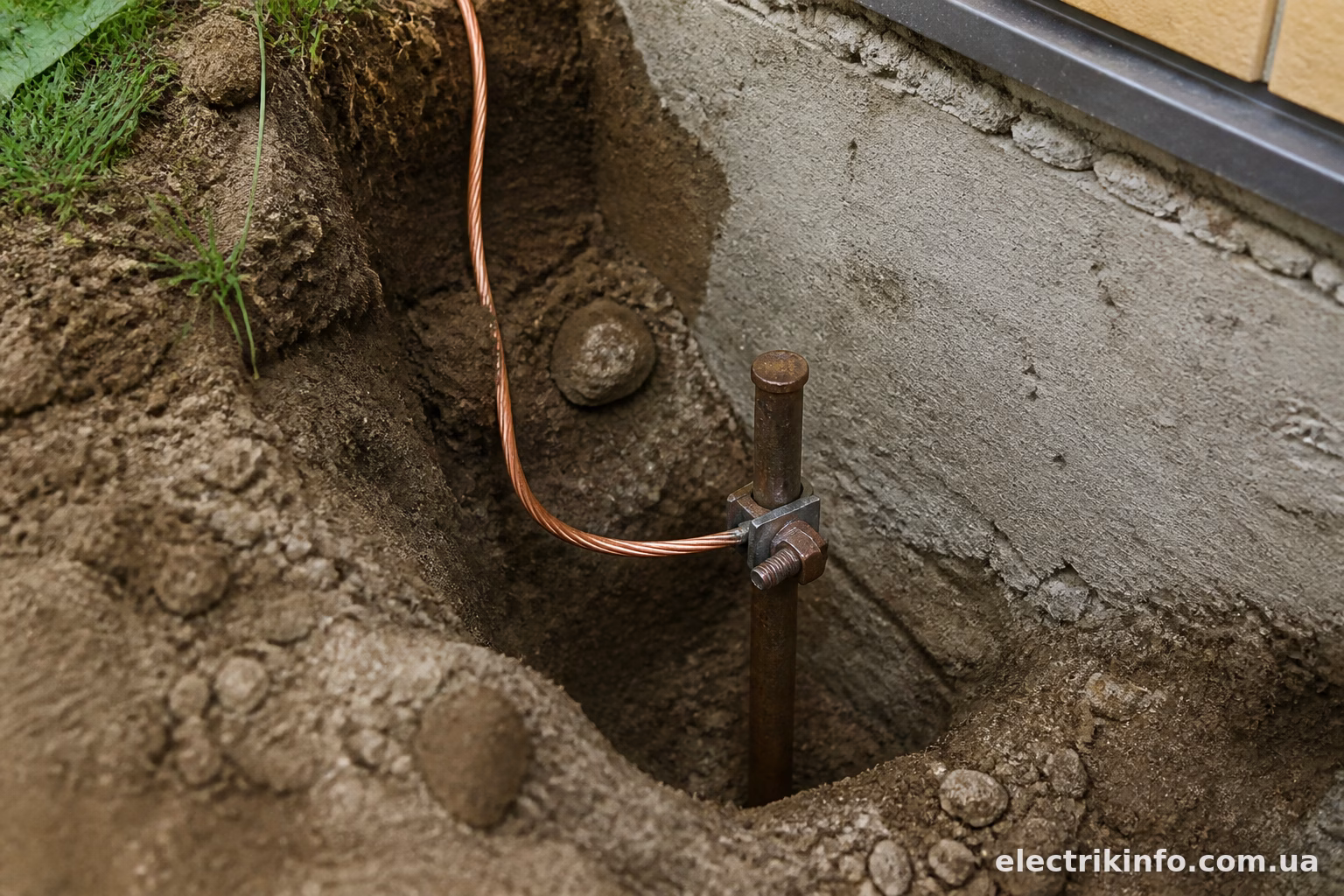

З’єднання електродів між собою
Електроди з’єднують горизонтальною смугою методом зварювання. Болтові з’єднання теоретично допускаються, але на практиці з часом окислюються, іржавіють і опір зростає. Зварний шов — надійніше рішення для контуру, який закопують у землю на десятиліття.
Довжина шва — не менше 100 мм, проварюють з двох сторін. Після зварювання місця з’єднання варто обробити бітумною мастикою або спеціальним антикорозійним складом — це продовжить життя контуру.

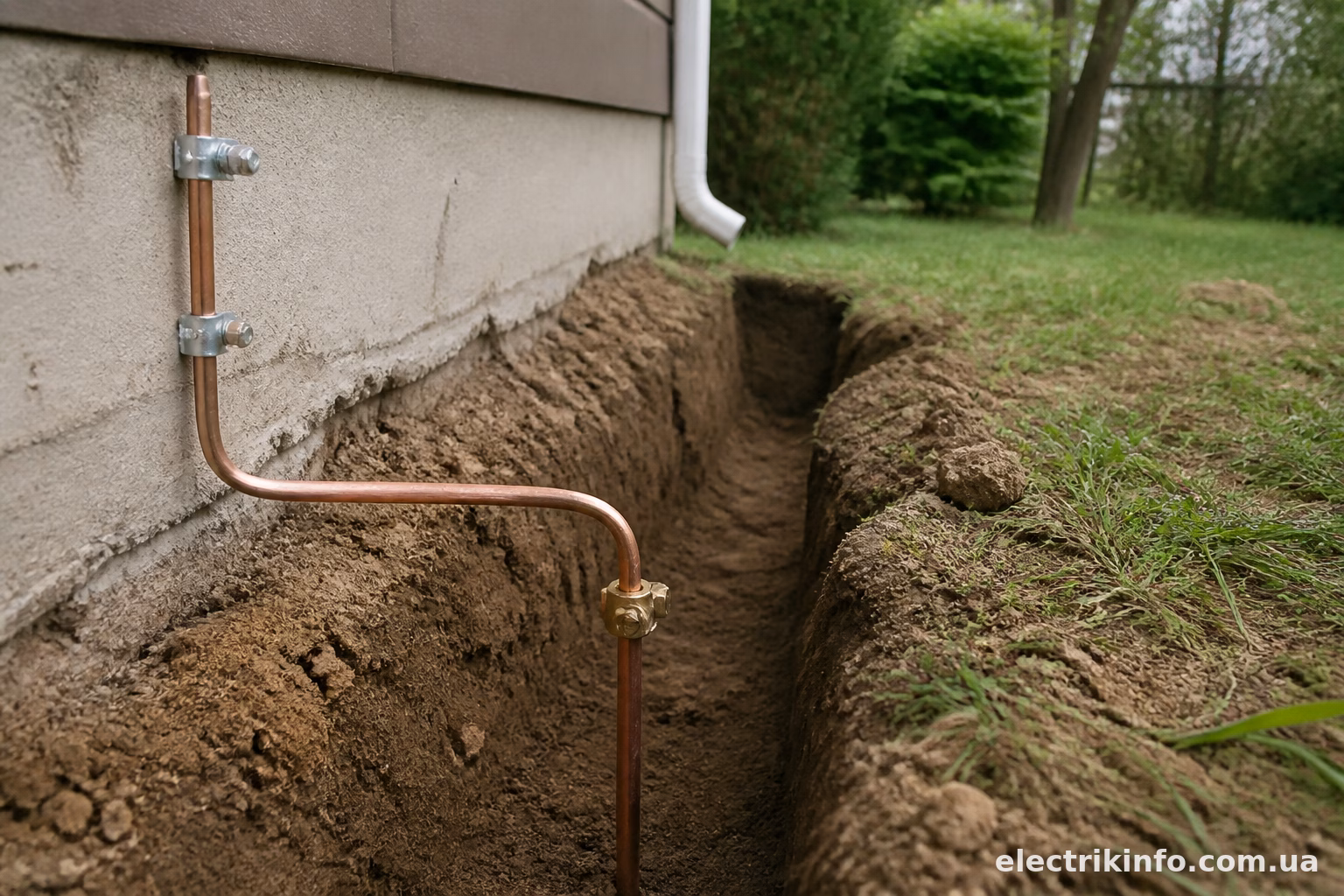

Прокладання провідника до будинку
Від контуру до електрощита прокладають заземлюючий провідник — це може бути та сама стальна смуга або окремий мідний провід перерізом від 10 мм² (якщо мідь) чи від 16 мм² (якщо алюміній, хоча алюміній для заземлення використовувати не рекомендується).
Провідник заводять у будинок через отвір у фундаменті або стіні, бажано в гільзі з ПВХ-труби для захисту від механічних пошкоджень. Далі він йде до головної заземлюючої шини (ГЗШ) у щитку.
Важливо: провідник від контуру до щита має йти окремо, без розривів, без скруток. Якщо потрібно з’єднати два відрізки — тільки зварювання або опресування спеціальним наконечником під болт з пружинною шайбою.
Підключення до електрощита
У щиті встановлюється шина PE (Protective Earth) — окрема від нульової шини N. Це критично важливо для системи TN-C-S, яка зараз є стандартом для приватних будинків з підключенням до мережі 0,4 кВ.
До шини PE підключається:
- провідник від контуру заземлення;
- заземлюючі жили всіх груп освітлення і розеток;
- корпус самого щита (якщо він металевий);
- заземлення від УЗО і диференціальних автоматів, якщо вони є в схемі.
Плутати шини N і PE — груба помилка, яка часто зустрічається у старих будинках або в роботі “гаражних” електриків. Це небезпечно і суперечить нормам ПУЕ.

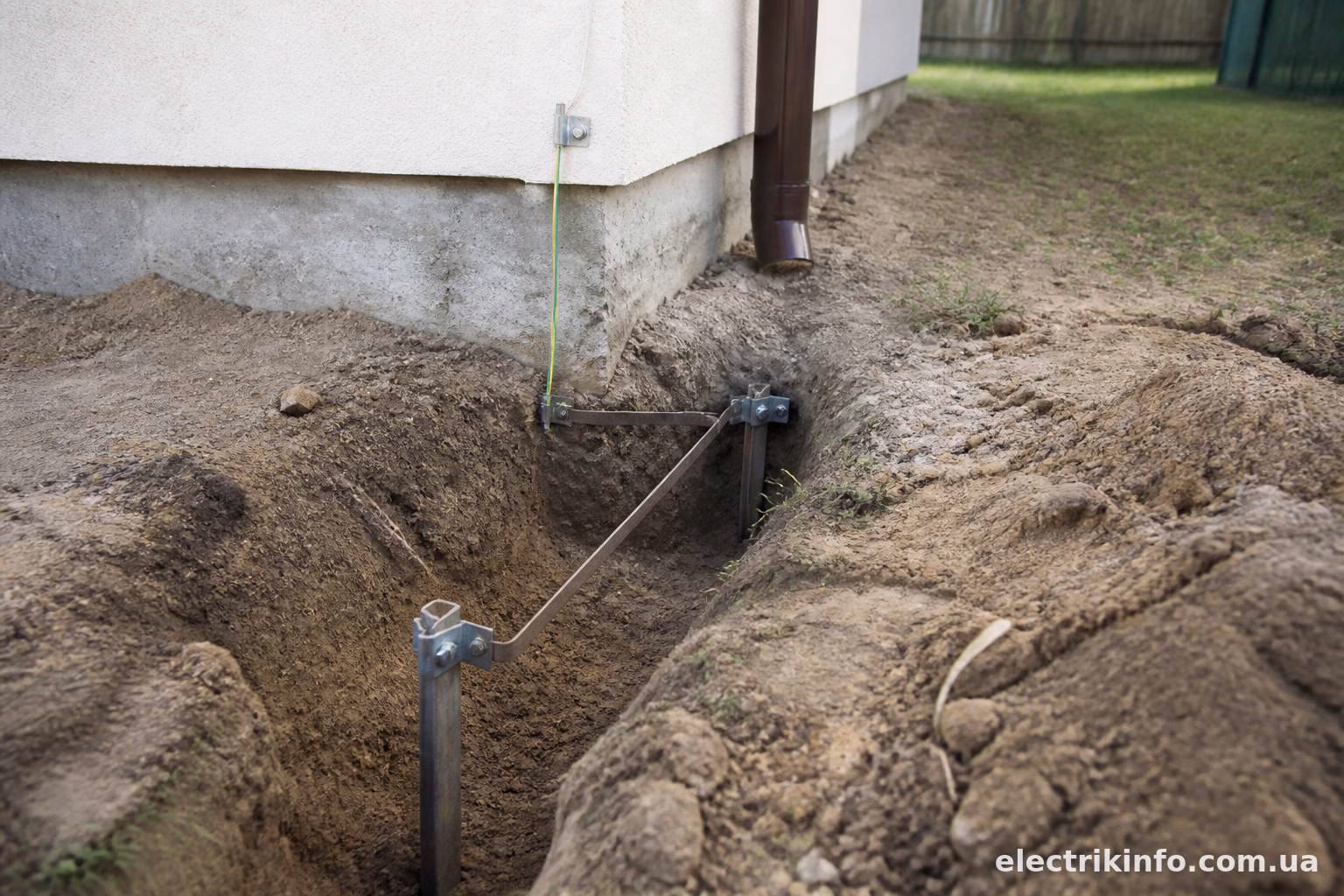

Система TN-C-S: чому це важливо
Більшість приватних будинків в Україні підключені до мережі, де від трансформатора приходить PEN-провідник (суміщений нуль і земля). На вводі в будинок цей PEN розділяють на окремі N і PE — саме так утворюється система TN-C-S.
Розділення робиться на ГЗШ у щиті обліку або головному щиті будинку. Після точки розділення N і PE вже ніколи не з’єднуються повторно — це базове правило безпеки.
Якщо у вас старий будинок з системою TN-C (без розділення), рекомендується перейти на TN-C-S при модернізації проводки. Це підвищує рівень захисту при використанні УЗО та диференціальних автоматів.
Перевірка опору заземлення
Змайстрували контур — тепер перевірте, чи він взагалі працює. Норматив опору розтіканню струму для побутового заземлення — не більше 30 Ом (для деяких систем вимоги жорсткіші, до 4-10 Ом, залежно від типу мережі та наявності блискавкозахисту).
Виміряти опір самотужки без спеціального приладу (омметра для заземлення, наприклад MRU-101 чи аналогічного) практично неможливо. Найкраще запросити електролабораторію — вони видадуть протокол вимірювання, який знадобиться і для власного спокою, і якщо колись доведеться підключати додаткове обладнання чи проходити перевірку мереж.
Опір залежить від типу ґрунту:
- пісок — опір високий, контур доведеться робити більшим;
- глина — опір низький, тут заземлення “працює” добре;
- чорнозем з вологістю — оптимальний варіант.
Типові помилки при монтажі заземлення
Найчастіше зустрічається халтура з матеріалами — використовують арматуру замість нормального прокату, роблять з’єднання скрутками замість зварювання, економлять на глибині забивання електродів.
Друга поширена проблема — плутанина PEN, N і PE в щитку. Буває, що PE підключають до корпусу щита, а сам щит “заземляють” через нуль — це небезпечна імпровізація, яка може призвести до ураження струмом при обриві нуля на лінії.
Третя помилка — ігнорування перевірки опору. Зробили контур, закопали і забули. А через рік-два ґрунт просів, електроди окислилися, з’єднання порушилися — і заземлення вже не виконує свою функцію, хоча власник про це навіть не здогадується.
Заземлення в приватному будинку — робота, яку варто зробити один раз, але правильно. Витратити день на копання, зварювання і підключення набагато дешевше, ніж потім розбиратися з наслідками пробою на корпус побутової техніки. Якщо є сумніви у власних силах — краще довірити хоча б підключення до щита кваліфікованому електрику, а контур можна зробити і самостійно, дотримуючись схеми та норм перерізів.
