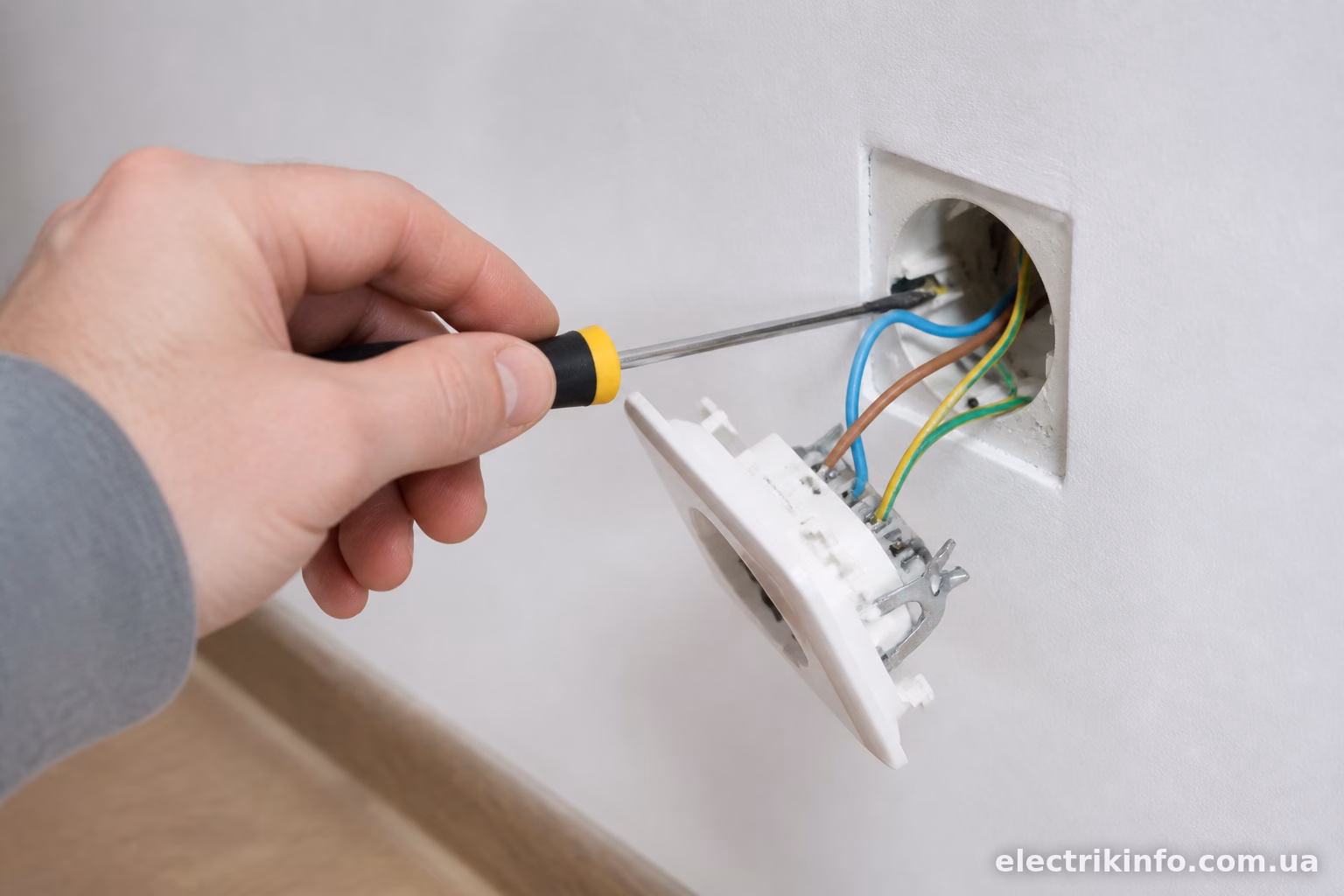

Чи можна з’єднувати нуль і землю в розетці
Коротка відповідь — ні, в розетці цього робити не можна. Якщо у вас удома встановлена система TN-S або TN-C-S, нуль (N) і захисний провідник (PE) мають йти окремими жилами від щита до кожної точки споживання, включно з розетками. З’єднувати їх безпосередньо в підрозетнику — це порушення ПУЕ і реальна загроза для життя.
Але тема насправді складніша, ніж просто “можна” чи “не можна”. Є нюанси зі старими будинками, з системою TN-C, з тим, де саме дозволено розділяти PEN-провідник. Розберемось по порядку.
Чому взагалі виникає таке питання
У багатьох старих хрущовках і будинках 60-80-х років проводка виконана за системою TN-C — там нуль і земля це один і той самий провідник (PEN), який іде від трансформаторної підстанції аж до квартирного щитка. Заземлення як окремого контуру просто немає.
Люди хочуть встановити сучасні розетки з заземлюючим контактом — для холодильника, пральної машини, комп’ютера. І виникає спокуса: взяти нуль з щитка, кинути один провід на N розетки, а другим кінцем підключити PE. Начебто працює, індикатор фази показує “земля є”, техніка захищена.
На ділі це небезпечна імпровізація, яка створює ілюзію безпеки замість реального захисту.
Що станеться, якщо з’єднати N і PE прямо в розетці
Уявіть ситуацію: в під’їзді або в квартирі десь по трасі нуля стався обрив. Буває таке частіше, ніж хотілося б — старі скрутки, окислені контакти, підгорілі клеми в розподільній коробці.
Якщо нуль і земля розведені окремо, а PE не з’єднаний з N у розетці — при обриву нуля техніка просто перестане працювати або почне некоректно поводитись через перекіс фаз. Неприємно, але не смертельно.
А ось якщо ви самостійно з’єднали N і PE в розподільній коробці чи безпосередньо в підрозетнику — при обриві нуля весь потенціал фази піде на корпус приладу через заземлюючий контакт. Корпус пральної машини, бойлера чи мікрохвильовки стає “живим”. Людина, яка торкнеться такого корпусу і одночасно чогось заземленого — батареї, крана, бетонної підлоги з арматурою — отримає удар струмом. Це не теоретичний ризик, такі випадки трапляються.
Крім того, при з’єднанні N і PE в розетці ви фактично повертаєтесь до схеми TN-C локально, тільки робите це неправильно, без дотримання перерізу провідника і без урахування вимог до PEN-шини.
Де насправді дозволено об’єднувати нуль і землю
PEN-провідник можна і потрібно розділяти на N і PE, але робити це слід у чітко визначених місцях:
- на вводі в будинок, на ГРЩ (головний розподільчий щит);
- у ввідно-розподільчому пристрої багатоквартирного будинку;
- іноді — на щитку окремого будинку при приватній забудові, якщо це передбачено проєктом.
Розділення виконується через PEN-шину: до неї приходить загальний провідник від підстанції, а від шини вже розходяться окремо нуль на робочу шину N і земля на шину PE, яка додатково з’єднується з контуром заземлення або з арматурою фундаменту.
Головна умова — переріз провідника PEN до точки розділення має бути не менше ніж переріз фазного провідника, а сама шина повинна мати надійний зв’язок із заземлюючим пристроєм. Після точки розділення N і PE йдуть роздільно і більше ніде не з’єднуються — жодних перемичок у розподільних коробках, підрозетниках, щитках поверхів.
Це принципова відмінність системи TN-C-S від безграмотної “саморобки”: розділення відбувається один раз, у правильному місці, з правильним заземленням, а не в довільній точці мережі.
Що робити, якщо у вас квартира зі старою системою TN-C
Ситуація типова для панельних будинків без сучасного заземлюючого контуру. Варіанти такі:
Перший — викликати електрика з проєктною організацією та організувати повноцінне розділення PEN на вводі в квартиру чи в щитку під’їзду, якщо це технічно можливо і погоджено з керуючою компанією. Це правильний, але не завжди реалістичний шлях у багатоквартирному будинку — самовільно лізти в загальнобудинкові мережі не можна.
Другий, більш практичний для власника квартири — встановити УЗО (пристрій захисного відключення) на кожну групу розеток або на весь квартирний щиток. УЗО реагує на витік струму і відключає лінію набагато швидше, ніж людина встигне отримати серйозний удар. Це не замінює повноцінне заземлення, але суттєво знижує ризик ураження навіть у системі TN-C.
Третій варіант, актуальний для техніки з високим класом захисту — використовувати прилади класу II (з подвійною ізоляцією, позначені квадратиком у квадратику на корпусі), для яких заземлення взагалі не є обов’язковим за конструкцією.
Об’єднувати N і PE безпосередньо в розетці, “щоб індикатор показував землю” — найгірший з можливих варіантів, і саме той, від якого варто триматись подалі.
Як перевірити, чи правильно розведена проводка у вас
Найпростіший спосіб — індикаторна викрутка або мультиметр. Вимірюєте напругу між фазою і нулем — має бути приблизно 220В. Потім між фазою і землею — теж має бути близько 220В, якщо земля реальна і не з’єднана з нулем через перемичку. А ось якщо виміряти опір чи напругу між N і PE безпосередньо в розетці і отримати нуль (тобто вони фактично закорочені) — це і є ознака того, що хтось “спростив” собі задачу і з’єднав їх напряму.
Ще один спосіб перевірки — навантажити лінію потужним споживачем (наприклад, чайником) і подивитись, чи змінюється напруга між N і PE. У правильно розведеній системі TN-S при навантаженні на робочому нулі з’являється невелика напруга відносно землі (через падіння напруги на проводі), а якщо N і PE з’єднані в розетці — цієї різниці не буде, бо вони фактично одна точка.
Для точнішої діагностики краще запросити електрика з приладом для вимірювання опору петлі “фаза-нуль” і перевірки цілісності заземлюючого контуру. Це недорога послуга, яка дає повну картину — чи безпечна у вас проводка, чи ні.
Типова помилка при самостійному монтажі
Часто буває так: людина міняє стару проводку без заземлюючої жили на нову трижильну, тягне новий кабель від щитка до розетки, все начебто за правилами. Але в самому щитку, замість того щоб взяти PE з окремої шини заземлення (якщо вона є) або організувати правильне розділення PEN, просто перекидає перемичку з нульової шини на шину заземлення.
Виглядає це логічно на перший погляд — і нуль, і земля ніби йдуть в одну точку, звідки заземлення взагалі бере початок. Але це та сама помилка, тільки перенесена з розетки в щиток. Принцип той самий: розділення PEN дозволене лише у визначеній точці на вводі, із дотриманням вимог до перерізу провідника і надійного контакту з реальним заземлюючим пристроєм — а не довільна перемичка “для галочки”.
Якщо сумніваєтесь, як правильно організувати заземлення у вашому конкретному випадку — краще проконсультуватись з електриком, який подивиться саме вашу схему, а не покладатись на загальні поради з інтернету, бо кожен будинок і кожна система електропостачання можуть мати свої особливості.
Нуль і земля — це не взаємозамінні провідники, навіть якщо в якийсь момент їхнього шляху вони фізично з’єднані. З’єднання в розетці ліквідує весь сенс окремого заземлюючого провідника і перетворює захист на потенційну пастку. Правильне рішення — або повноцінна система TN-S/TN-C-S з розділенням на вводі, або, якщо це неможливо, встановлення УЗО як компромісного захисту при старій системі TN-C.
