Як перевірити заземлення в розетці

Заземлення в розетці — це не формальність і не примха виробників побутової техніки. Без нього пральна машина чи бойлер можуть “кусатися” струмом при найменшому пробої ізоляції. Перевірити, чи справді працює захисний контакт, можна за 5 хвилин — навіть без спеціальних приладів, хоча з тестером результат буде точнішим.

Розберемо кілька способів — від найпростішого до найнадійнішого.

Спочатку візуальний огляд

Перш ніж хапатися за прилади, гляньте на саму розетку. У сучасних розетках заземлюючий контакт — це два металеві “вусики” по боках або центральний штифт (залежно від типу — євро чи радянський формат). Якщо розетка стара, радянського зразка, без бокових контактів — про заземлення можна забути одразу, там його фізично немає.

Буває й так, що розетка на вигляд сучасна, з контактами заземлення, але провід до них просто не підключений або обірваний. Тому візуальний огляд — це лише перший крок, він нічого не гарантує.

Перевірка індикаторною викруткою

Найпростіший і найдоступніший спосіб. Індикаторна викрутка коштує копійки, є майже у кожного вдома.

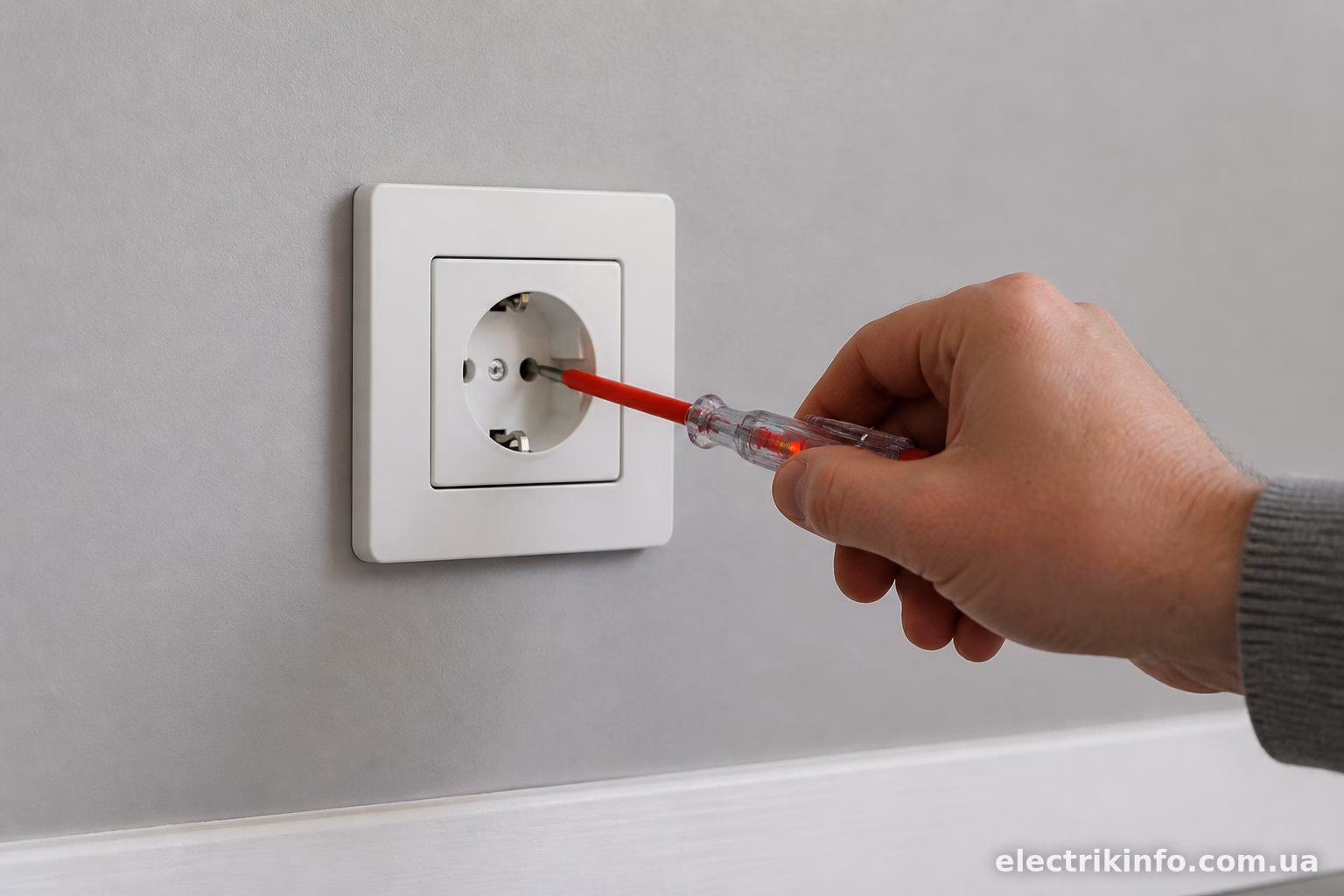

Береться викрутка, торкається фазного контакту — лампочка світиться. Це нормально, фаза є. Далі торкаєтесь нейтралі — лампочка не горить або горить дуже слабко. А тепер найцікавіше: торкаєтесь контакту заземлення.

Якщо заземлення справне і працює правильно, індикатор не повинен світитися взагалі. Логіка проста: на заземлюючому провіднику в нормі немає напруги, він з’єднаний із землею через контур заземлення будинку.

Тут є нюанс, який плутає багатьох. Якщо простенька однополюсна викрутка-індикатор слабко блимає при дотику до заземлення — це не завжди ознака несправності. Такі викрутки досить чутливі й можуть реагувати на наведену ємнісну напругу навіть у справному контурі. Тому індикаторна викрутка — це швидкий орієнтовний тест, а не остаточний вирок.

Перевірка мультиметром — точніший варіант

Мультиметр дає конкретні цифри, а не просто “світиться — не світиться”.

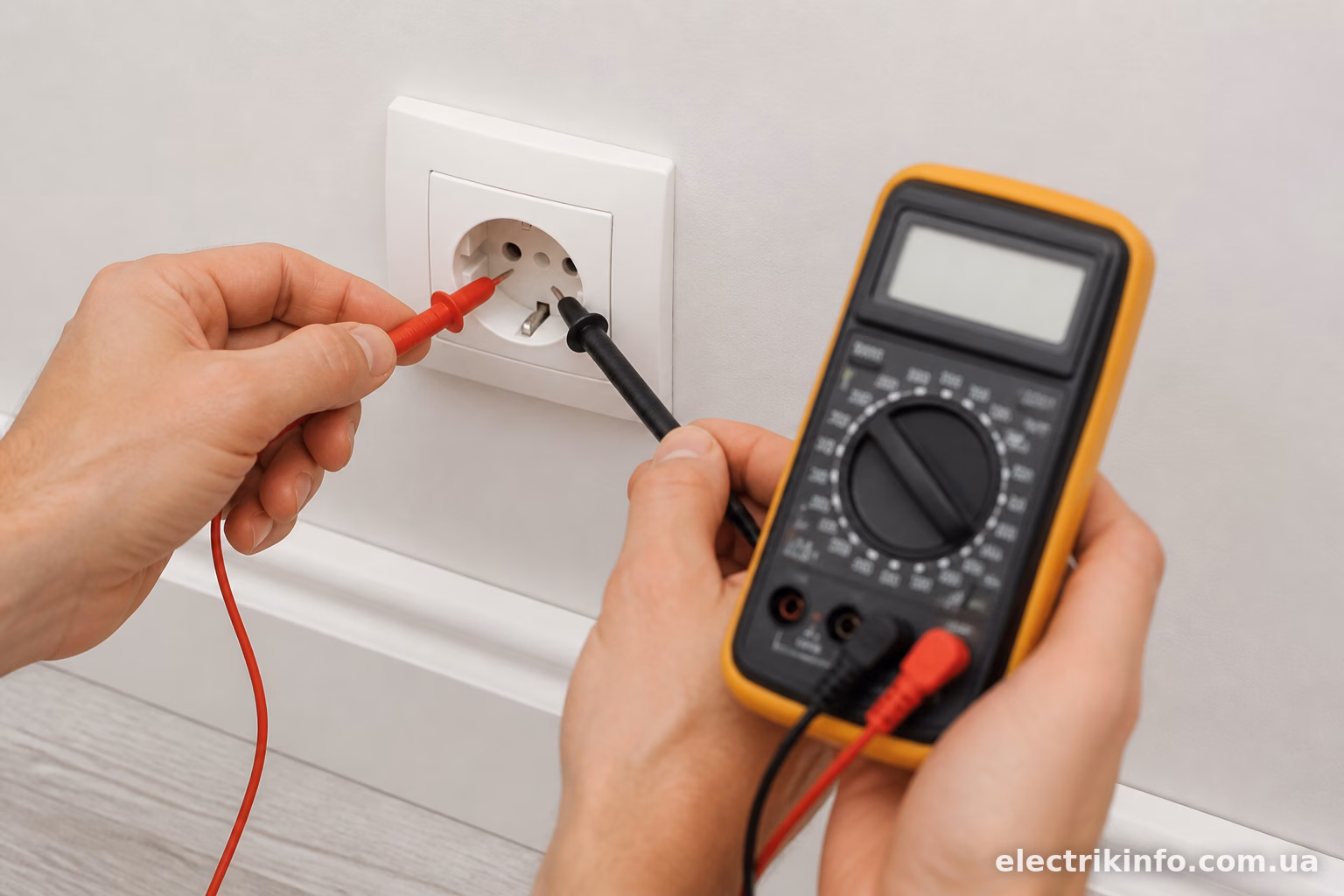

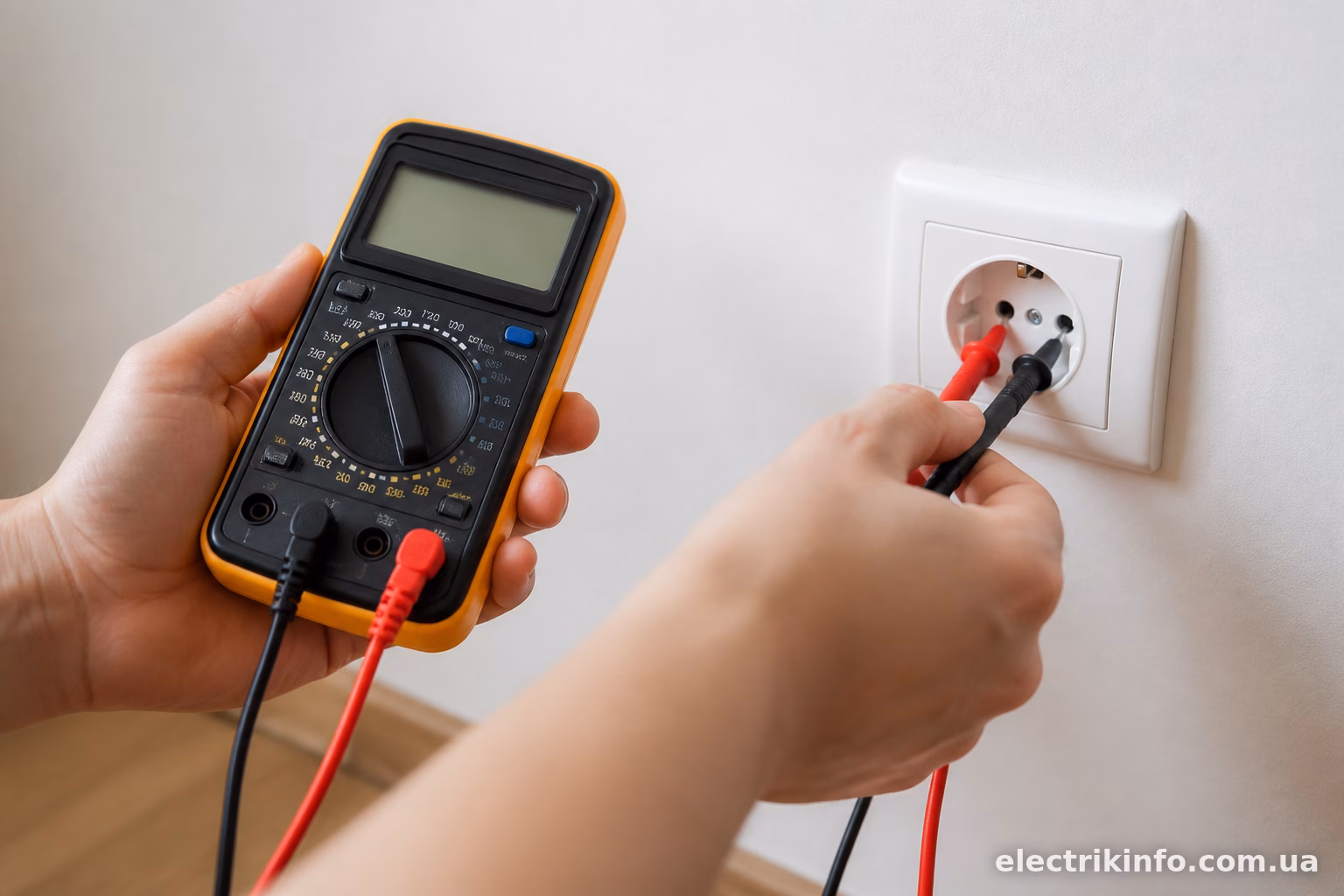

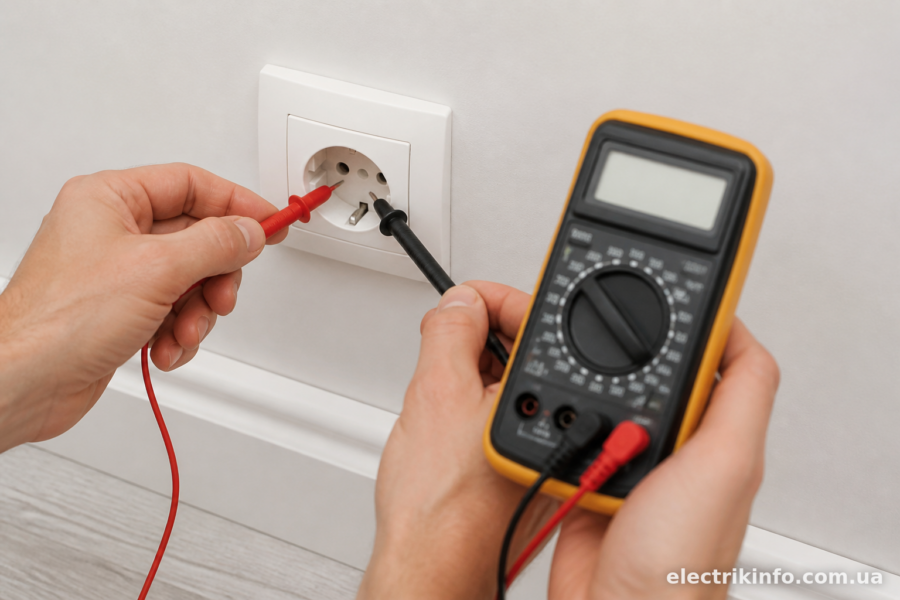

Переводимо прилад у режим вимірювання змінної напруги (ACV), вибираємо діапазон 200-750В залежно від моделі. Далі:

один щуп встромляємо у фазний контакт розетки;
другий — у контакт заземлення.

Мультиметр повинен показати напругу, близьку до мережевої — 210-230В в українських мережах. Якщо цифра приблизно відповідає напрузі між фазою і нулем — заземлення робоче, контур замкнутий на землю правильно.

Тепер друга перевірка: міряємо напругу між нулем і заземленням. У справній системі тут має бути близько 0В, максимум кілька вольт (1-3В — допустимо через наведені струми та невелику асиметрію навантаження в мережі будинку). Якщо мультиметр показує 10-20В і більше між нулем і землею — це вже привід насторожитися. Можливо, десь в щитку переплутані нуль і земля, або контур заземлення поганий, з високим опором.

Якщо ж напруга між фазою і заземленням близька до нуля або взагалі відсутня — заземлення обірване, не підключене або відсутнє фізично. Тобто “земляний” контакт розетки просто висить у повітрі, ні до чого не приєднаний.

Тестер розеток — зручний, але не завжди точний

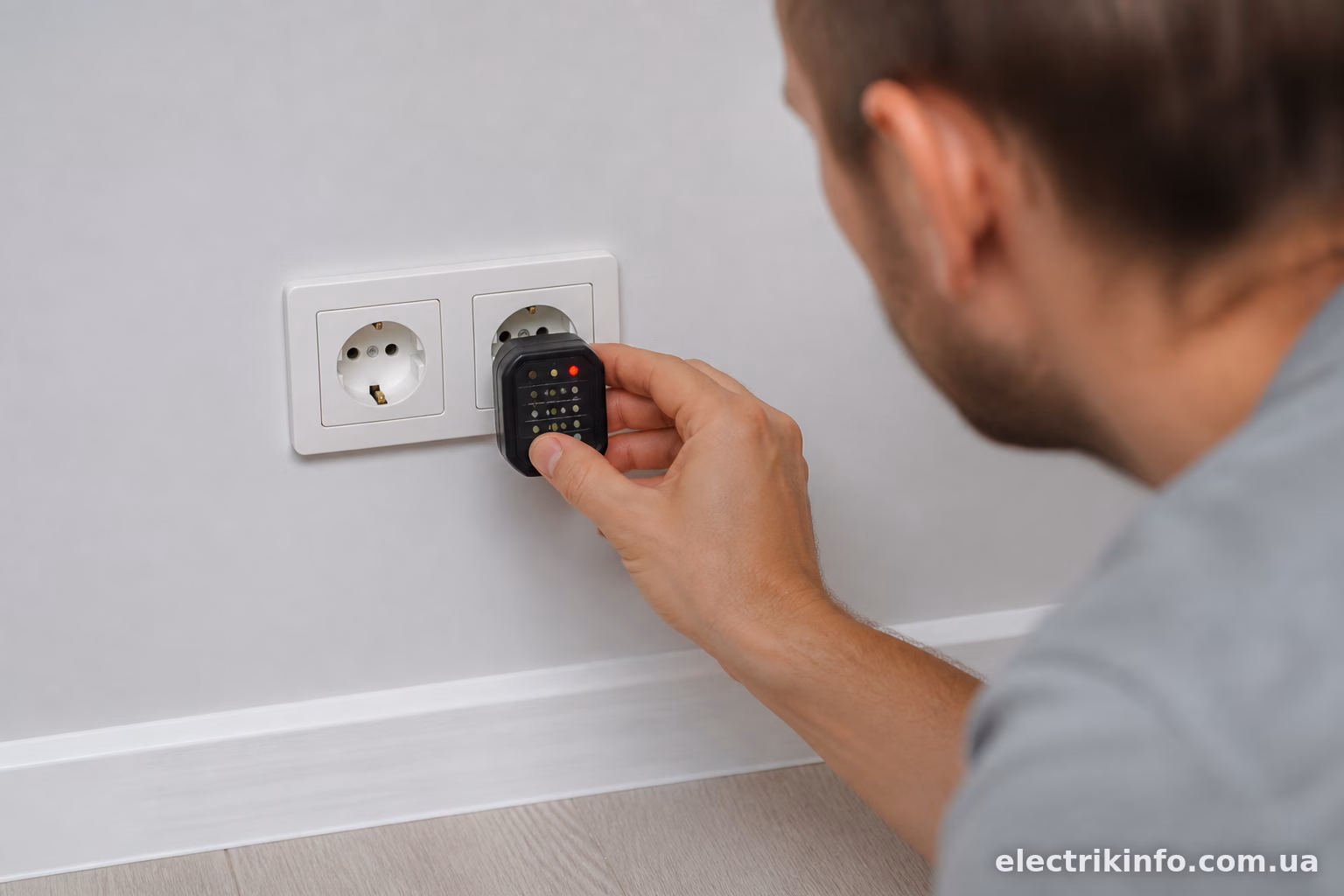

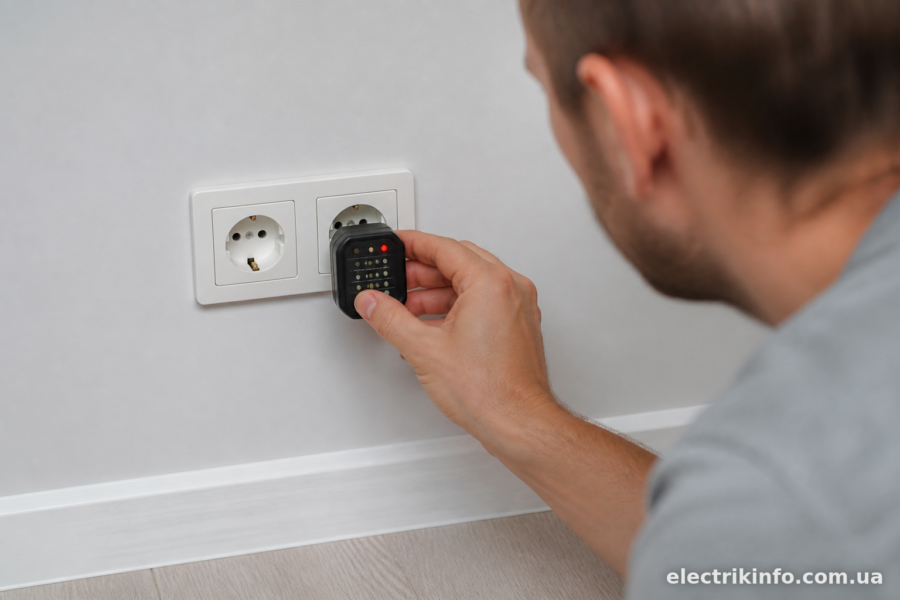

У магазинах електротоварів (і на маркетплейсах на кшталт Розетки чи Prom) продаються спеціальні тестери-індикатори для розеток. Виглядає як невеликий блок з вилкою і трьома лампочками.

Встромляєте пристрій у розетку — і за комбінацією лампочок дивитесь у таблицю на корпусі: “фаза-нуль ок”, “немає заземлення”, “фаза-нуль переплутані” тощо. Дуже зручно для швидкої перевірки, особливо коли треба обійти кілька розеток у квартирі поспіль.

Мінус такого тестера — він показує лише наявність контакту із заземлюючою шиною, але не дає уявлення про якість заземлення, опір контуру. Тобто розетка може “показувати ок”, а реальний опір заземлення бути завищеним і небезпечним при пробої. Для побутових цілей такого тестера зазвичай достатньо, але для об’єктивної картини краще поєднувати з мультиметром.

Перевірка опору контуру заземлення

Це вже рівень електрика, а не звичайного власника квартири. Опір заземлюючого пристрою вимірюється спеціальним приладом — вимірювачем опору заземлення (наприклад, МС-08, Ф4103-М1 або сучасніші цифрові аналоги).

Для приватних будинків нормативний опір контуру заземлення — не більше 4 Ом (для мереж 380/220В). Якщо контур зроблений з іржавих штирів, які закопані ще двадцять років тому і встигли частково згнити — опір може бути в рази вищий за норму, і формально “заземлення є”, а по факту толку від нього мало.

У багатоквартирних будинках ситуація інша — там заземлення переважно організоване через систему TN-C-S, де є PEN-провідник, який на вводі в будинок розділяється на окремі N і PE. Перевірити опір власного контуру рядовий мешканець квартири не може технічно — це загальнобудинкова система, і тут краще звертатись до керуючої компанії або приватного електрика з відповідним обладнанням.

Що робити, якщо заземлення немає

Ситуація доволі поширена, особливо в старих будинках 60-80-х років забудови, де електропроводка робилась ще за системою TN-C — без окремого заземлюючого провідника взагалі. У такому випадку в розетці фізично немає третього контакту, і “перевіряти” там нічого.

Варіанти вирішення:

Найправильніший — повна заміна проводки на систему з окремим PE-провідником, підключеним до загальнобудинкового контуру заземлення (якщо він є на вводі). Це капітальний захід, дорогий, але єдиний по-справжньому надійний.

Компромісний варіант для окремих потужних споживачів (пральна машина, бойлер, електроплита) — встановлення УЗО (пристрою захисного відключення) навіть без фізичного заземлення. УЗО не замінює заземлення повністю, але суттєво знижує ризик ураження струмом при пробої ізоляції на корпус — воно відключить лінію при витоку струму навіть без PE-провідника.

Ще один варіант, який іноді практикують у приватних будинках — влаштування локального контуру заземлення саме для конкретної групи розеток чи для щитка, з подальшим підключенням через УЗО. Але тут важливо не наробити помилок з PEN-провідником, інакше можна отримати зворотний ефект — небезпечну ситуацію замість захисту.

Типові помилки при перевірці

Одна з найпоширеніших ситуацій — коли в розетці “земля” на вигляд є, підключена, але насправді з’єднана не з контуром заземлення, а просто з нульовим провідником десь у щитку чи розподільній коробці. Візуально відрізнити таке неможливо, а мультиметр покаже начебто нормальні 220В між фазою і “заземленням”. Тут допоможе саме друга перевірка — між нулем і заземленням, вона й викриє підміну: якщо там теж буде 0В, а не має бути навіть мінімальної різниці — це підозріло.

Ще одна помилка — перевіряти заземлення при вимкненому автоматі чи знеструмленій лінії. Без напруги мультиметр і індикаторна викрутка нічого не покажуть, результат буде хибним. Перевірка обов’язково робиться на робочій, живій лінії.

Заземлення — це та річ, яку краще перевірити один раз самостійно найпростішим способом, а при найменших сумнівах — викликати електрика з нормальним вимірювальним приладом. Ціна питання невелика порівняно з ризиком ураження струмом чи пожежею через пробій ізоляції на корпус техніки.
