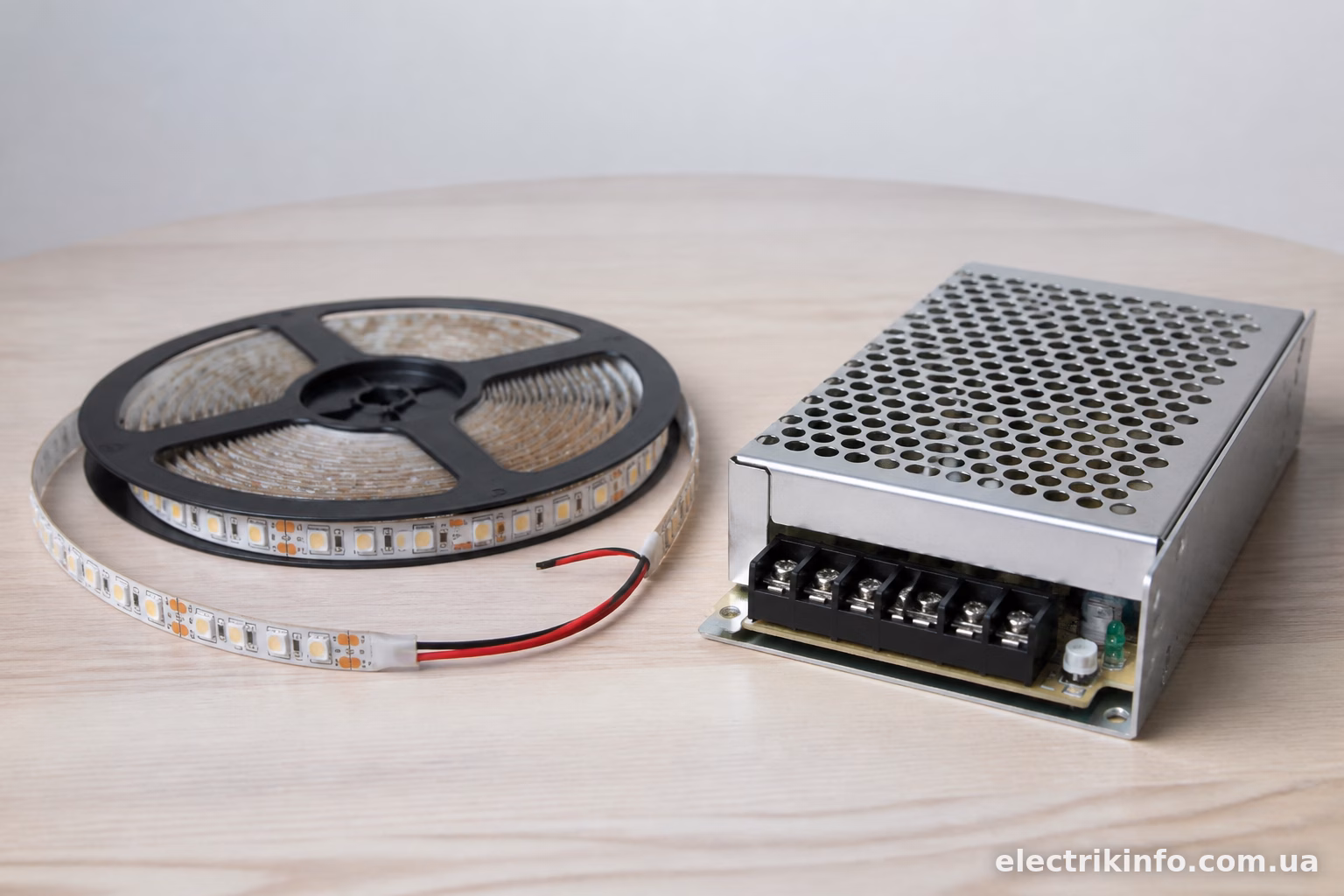

Береш стрічку, кроїш під потрібну довжину, підключаєш — а вона або тьмяно світить, або взагалі не вмикається, або блок живлення гріється так, що страшно торкнутись. Причина в 90% випадків одна: потужність джерела живлення підібрана неправильно. Розберемось, як порахувати все точно, без гадання на око.
Що впливає на потужність блока живлення
LED-стрічка споживає певну кількість ватт на кожен метр — це вказано на упаковці або в характеристиках товару. Найпоширеніші варіанти:
- SMD3528 — приблизно 4,8 Вт/м (60 світлодіодів на метр)
- SMD5050 — 7,2–14,4 Вт/м залежно від щільності
- SMD2835 — від 4,8 до 19,2 Вт/м, дуже широкий діапазон
- COB-стрічки — 10–24 Вт/м, вважаються найяскравішими
Різниця в споживанні навіть у межах одного типу може бути суттєвою. Дешева стрічка з ринку і брендована стрічка з тим самим маркуванням SMD5050 нерідко відрізняються по факту на 15-20% реального споживання. Тому орієнтуватись тільки на назву типу — не найкраща ідея.
Другий момент — довжина стрічки, яку плануєш підключити до одного блока. Тут все просто множиться: споживання на метр помножити на кількість метрів.

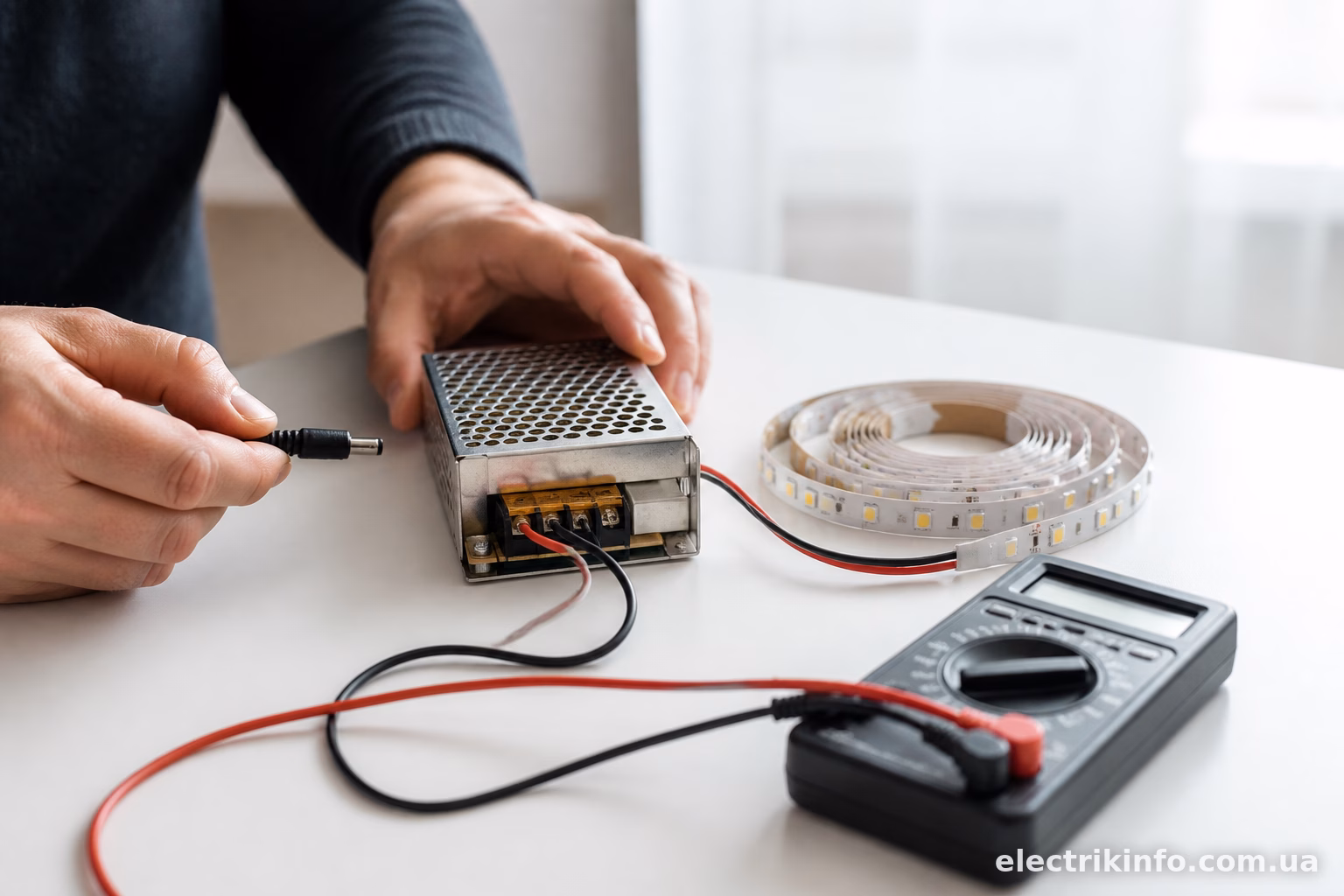

Формула розрахунку
Базова формула виглядає так:
Потужність блока = Потужність стрічки на метр × Довжина стрічки × Коефіцієнт запасу
Наприклад, береш стрічку SMD5050 з показником 14,4 Вт/м, довжина 5 метрів. Рахуємо: 14,4 × 5 = 72 Вт. Це чисте споживання без запасу.
Тепер про коефіцієнт запасу — і це найважливіша частина, яку часто ігнорують новачки.
Навіщо потрібен запас потужності
Блок живлення, який працює на межі своїх можливостей, довго не проживе. Виробники самі рекомендують не навантажувати джерело більш ніж на 80% від номіналу. Чому так?
По-перше, будь-який блок живлення при роботі на 100% потужності сильніше гріється. А перегрів — це прямий шлях до виходу з ладу конденсаторів усередині, після чого блок або починає моргати, або згорає повністю.
По-друге, характеристики стрічки на упаковці — це усереднені дані. Реальне споживання може відрізнятись на 10-15% в той чи інший бік залежно від партії, температури приміщення, коливань напруги в мережі.
Тому до розрахованої потужності завжди додають запас 20-30%. Формула виглядає так:
Потрібна потужність блока = Розрахункова потужність стрічки × 1,25 (або 1,3)
Повертаємось до прикладу зі стрічкою 72 Вт. Множимо на 1,25 — отримуємо 90 Вт. Значить, потрібен блок живлення на 90-100 Вт мінімум. У продажу зазвичай є стандартні номінали — 60, 100, 150, 200, 250, 300 Вт. У нашому випадку варто брати блок на 100 Вт, він якраз впишеться з невеликим запасом.

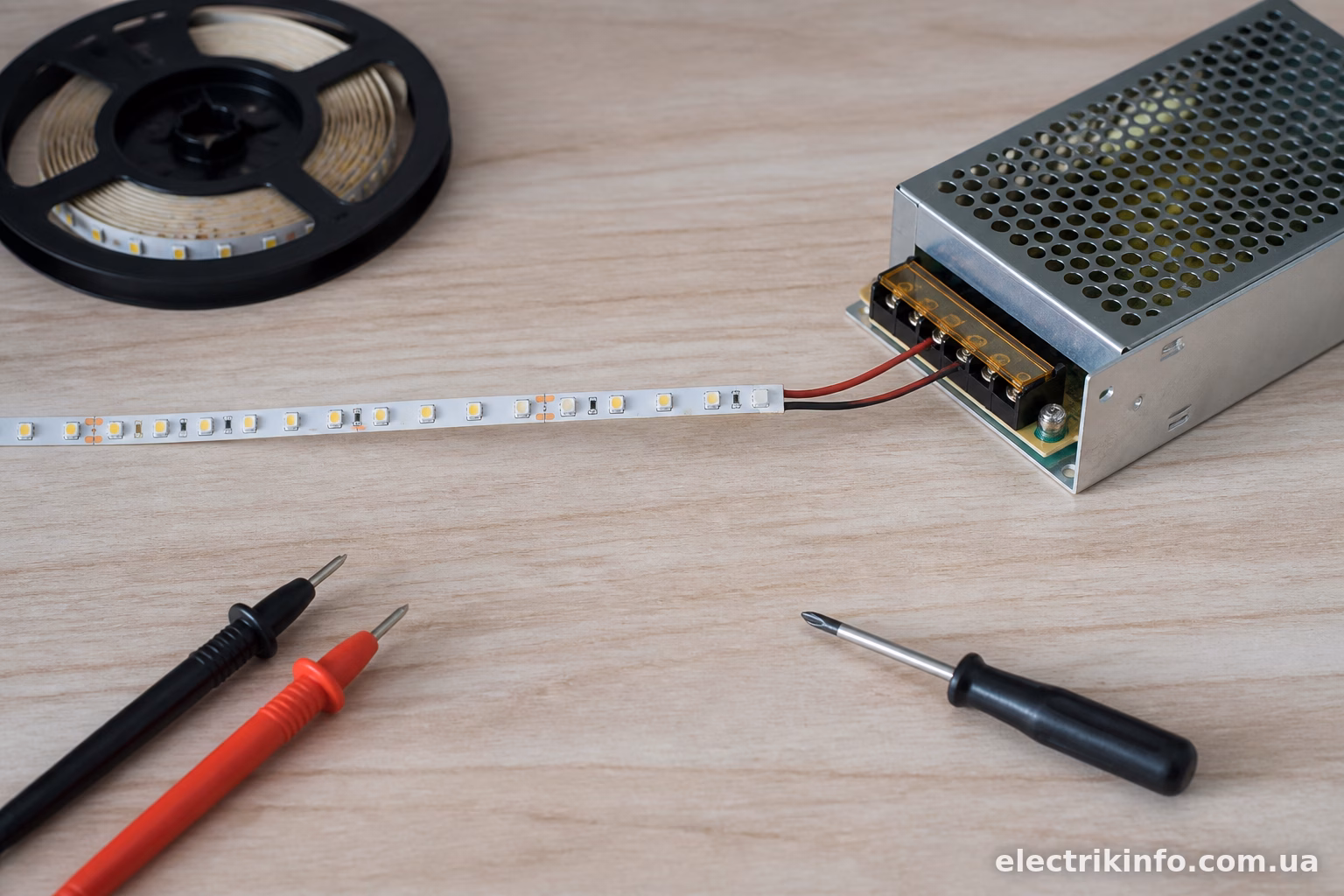

Покрокова інструкція розрахунку
Розберемо весь процес по кроках, щоб не заплутатись.
Крок 1. Дізнайся точну потужність стрічки на метр. Ця інформація завжди є в характеристиках товару у продавця або на етикетці котушки. Якщо купував стрічку давно і етикетку загубив — подивись на маркування чіпів або порахуй кількість світлодіодів на метр і зіставь з таблицями виробників.
Крок 2. Визнач загальну довжину стрічки, яку плануєш живити від одного блока. Тут важливий нюанс: якщо плануєш нарощувати стрічку в майбутньому (наприклад, зараз робиш підсвітку кухні, а потім хочеш додати підсвітку в іншій зоні від того ж джерела), закладай цю довжину одразу.
Крок 3. Перемнож потужність на метр на довжину — отримаєш базове споживання.
Крок 4. Додай коефіцієнт запасу 25-30%.
Крок 5. Округли до найближчого більшого стандартного номіналу блока живлення.
Приклад на практиці: стрічка COB на 12 Вт/м, довжина 8 метрів для підсвітки стелі по периметру великої вітальні. Рахуємо: 12 × 8 = 96 Вт. Додаємо запас: 96 × 1,3 = 124,8 Вт. Округляємо вгору — беремо блок на 150 Вт.
Особливості для різної напруги стрічок
LED-стрічки бувають на 12В і 24В. Це не впливає на саму формулу розрахунку потужності — вона однакова. А от вибирати треба саме блок з тією напругою, під яку розрахована стрічка. Переплутати тут легко, особливо якщо купуєш стрічку і блок в різних місцях.
Стрічки на 24В при однаковій яскравості споживають менше струму, ніж 12-вольтові аналоги. Це має значення при розрахунку перерізу проводів, які йдуть від блока до стрічки — про це варто пам’ятати, якщо довжина траси більше 3-4 метрів.
До речі, для довгих трас (більше 5 метрів від блока до кінця стрічки) краще брати стрічку на 24В або встановлювати два блоки живлення з різних кінців — це знизить падіння напруги і стрічка буде світити рівномірно по всій довжині, без затемнення в кінці.

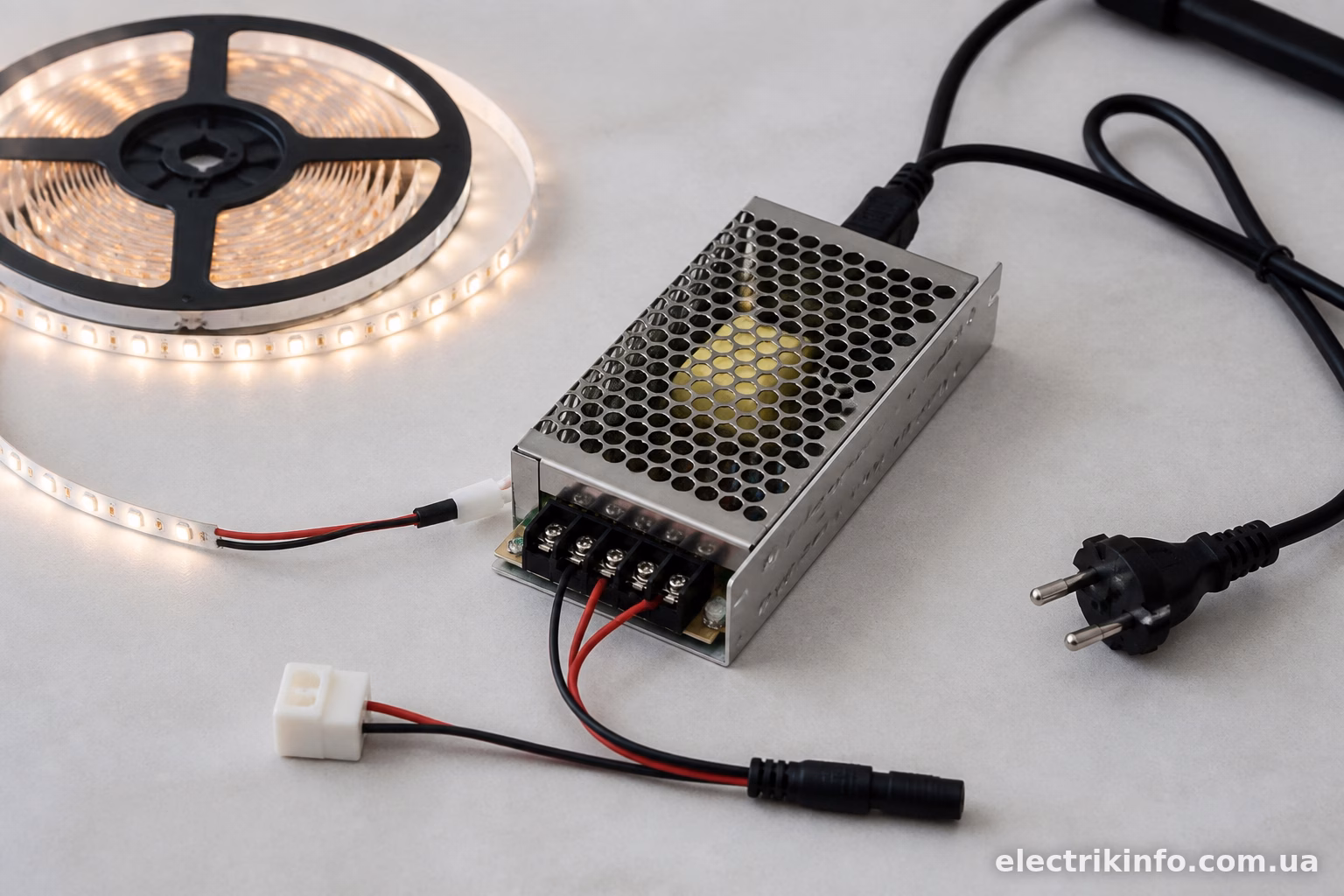

Коли потрібно кілька блоків живлення
Якщо загальна потрібна потужність виходить дуже великою — наприклад, для підсвітки цілого офісу знадобилось би 400-500 Вт — краще розбити систему на кілька блоків меншої потужності, а не брати один потужний.
Причини прості. По-перше, один потужний блок на 400-500 Вт коштує суттєво дорожче, ніж кілька менших сумарно. По-друге, якщо один блок вийде з ладу, у тебе відключиться вся підсвітка одразу. При розподіленій системі з кількох блоків проблема торкнеться лише однієї ділянки.
Практичне правило: якщо розрахована потужність перевищує 150-200 Вт, варто подумати про розбиття на дві-три групи, кожна зі своїм блоком живлення.
Типові помилки при розрахунку
Найчастіша помилка — брати блок впритул до розрахункової потужності стрічки, без запасу. Здається, що економія логічна: навіщо переплачувати за зайві вати? На практиці такий блок швидко деградує, а стрічка з часом починає світити тьмяніше через падіння напруги на зношеному джерелі.
Друга помилка — не враховувати додаткове обладнання. Якщо в схему входить, наприклад, контролер для RGB-стрічки або підсилювач сигналу, вони теж споживають потужність, хай і невелику — зазвичай 2-5 Вт. Для однієї стрічки це дрібниця, але коли монтуєш складну систему з декількома контролерами, сумарне споживання додаткової електроніки варто закласти в загальний розрахунок.
Третя типова ситуація — купівля стрічки без чітких технічних даних, “на око”, в переходах або на ринку. У такому випадку точно розрахувати потужність неможливо в принципі, і доводиться орієнтуватись на середні показники для аналогічного типу LED, додаючи ще більший запас — 40-50%.
Приклад повного розрахунку для кімнати
Уявимо реальну задачу: потрібно підсвітити периметр стелі в спальні площею 16 м², периметр — приблизно 16 метрів. Обрана стрічка SMD2835, 9,6 Вт/м, 12В.
Рахуємо базове споживання: 9,6 × 16 = 153,6 Вт.
Додаємо запас 25%: 153,6 × 1,25 = 192 Вт.
Найближчий стандартний номінал блока живлення — 200 Вт. Саме такий блок і потрібно купувати. Якщо в майбутньому плануєш ще додати підсвітку ніші чи полиці в тій же кімнаті довжиною 2-3 метри, варто одразу взяти блок на 250 Вт — тоді не доведеться міняти джерело живлення при розширенні системи.
Розрахунок потужності блока живлення — це не складна математика, а звичайна логіка з невеликим запасом на всяк випадок. Головне — знати реальне споживання стрічки, точно виміряти довжину і не забувати про 20-30% запасу для стабільної та довгої роботи всієї системи. Якщо сумніваєшся між двома сусідніми номіналами блока — завжди бери той, що більший. Різниця в ціні мінімальна, а ресурс роботи і надійність системи виграють суттєво.
