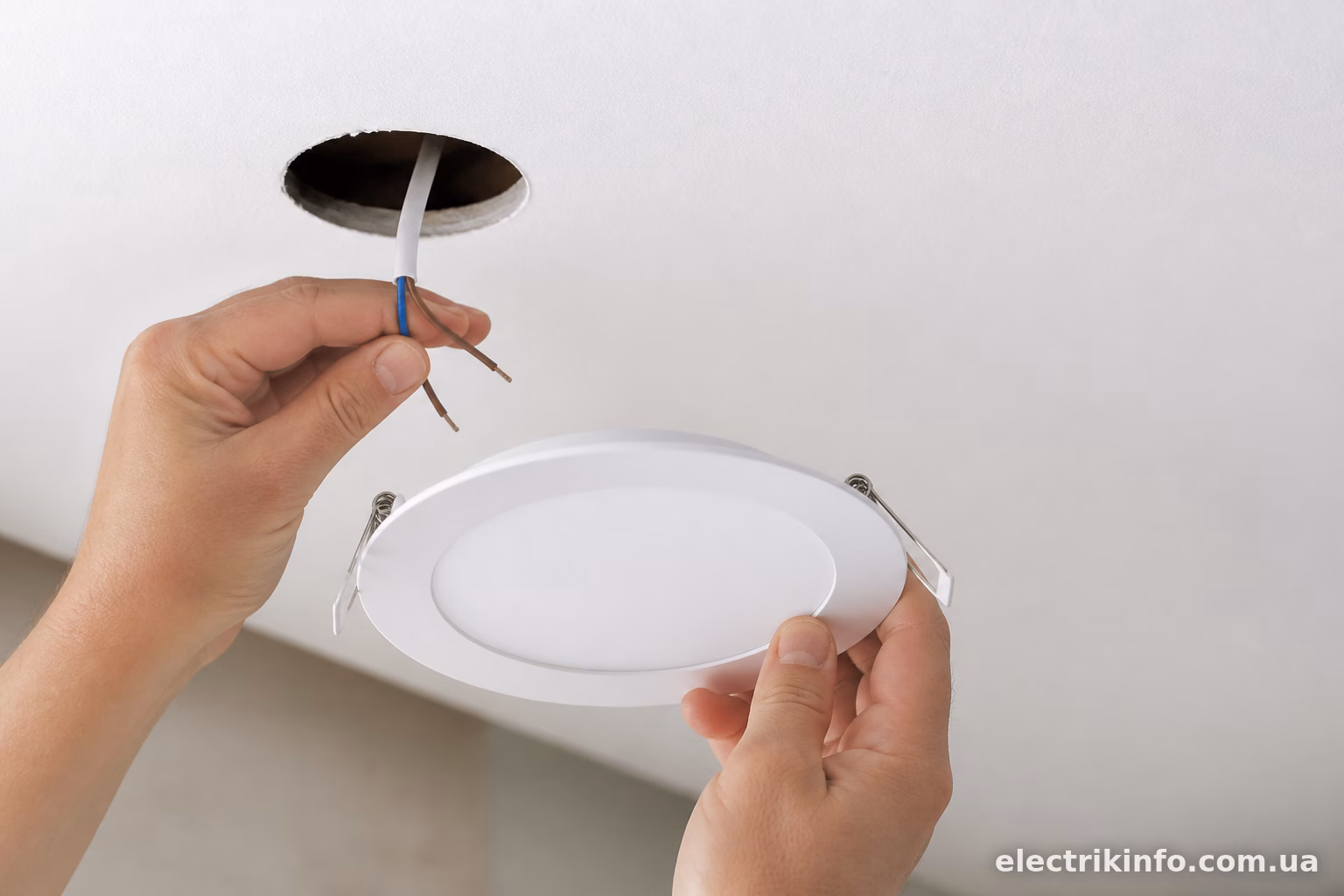

LED-світильники живляться постійним струмом низької напруги, але майже всі побутові моделі мають вбудований драйвер, який перетворює 220 В змінного струму на потрібні 12, 24 або інші вольти. Тому підключення такого світильника до мережі мало чим відрізняється від підключення звичайної лампи розжарювання — головне розібратися з проводами і не переплутати фазу з нулем там, де це критично.
Розберемо детально, як підключити LED-світильник самостійно, які інструменти знадобляться і на що звернути увагу, щоб не спалити драйвер в перший же вечір.
Що таке LED-драйвер і навіщо він потрібен
Світлодіод — штука примхлива. Йому потрібен стабільний постійний струм певної сили, інакше він або не світитиме, або згорить за пару хвилин. Драйвер якраз і виконує роль перетворювача: бере на вхід 220 В змінного струму, а на виході видає те, що потрібно конкретним світлодіодам.
У більшості сучасних LED-світильників (панелі, точкові стелі, вбудовані споти) драйвер вже стоїть всередині корпусу. Вам не потрібно окремо купувати блок живлення — просто підключаєте світильник до мережі 220 В, як звичайну люстру. А от у світлодіодних стрічках і деяких прожекторах драйвер часто виносний, і його доводиться купувати та монтувати окремо.
Тому перший крок перед підключенням — з’ясувати, який у вас тип світильника.

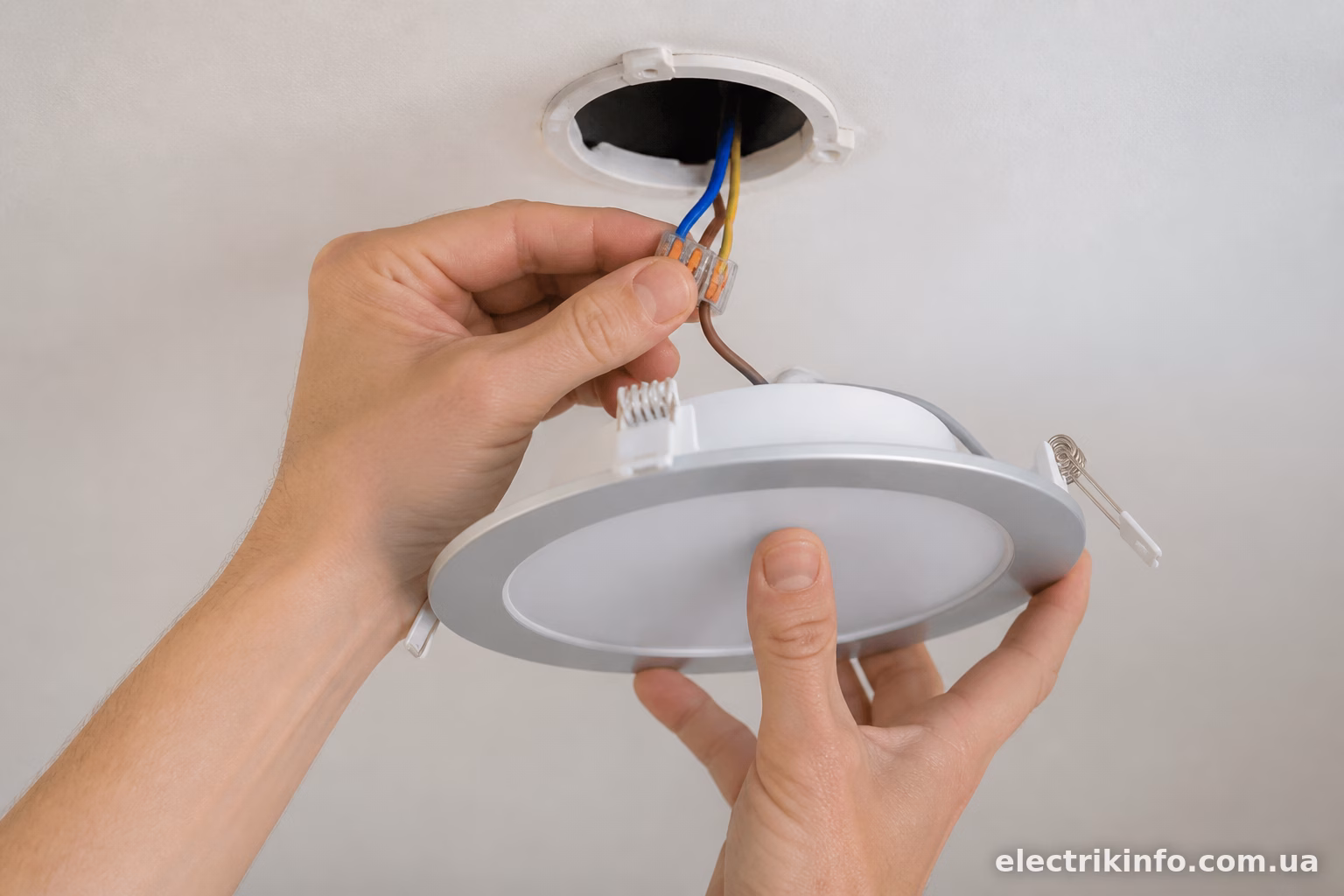

Визначаємо тип світильника перед підключенням
Тут все просто. Дивимось на маркування або документацію:
- Якщо на корпусі вказано “220-240V” — драйвер вбудований, підключаємо напряму до мережі.
- Якщо вказано “12V” або “24V” — це низьковольтний світильник, і йому потрібен окремий блок живлення (драйвер), який вже підключається до 220 В.
Плутанина тут виникає найчастіше у новачків. Купили світлодіодну стрічку на 12В, підключили напряму в розетку — і все, стрічка мертва. Драйвер обов’язковий, без нього ніяк.
Для звичайних LED-ламп у патрон (Е27, Е14, GU10) все ще простіше — драйвер запаяний прямо в цоколь, і лампа працює як звичайна лампочка розжарювання.
Що знадобиться для підключення
Мінімальний набір інструментів:
- індикаторна викрутка або мультиметр — знайти фазу;
- бокорізи або стрипер — зачистити проводи;
- клеми Wago або скрутки з ізолентою (хоча скрутки — це вже минуле століття, краще брати клеми);
- викрутка хрестова та пласка.
Якщо світильник монтується в підвісну стелю чи гіпсокартон — знадобиться ще й перфоратор або шуруповерт для кріплення каркасу, але це вже окрема тема.
Головне правило перед будь-якими роботами з електрикою — знеструмити лінію на щитку. Не покладайтеся на вимикач, вимикайте автомат повністю. Перевірте індикаторною викруткою, що напруги дійсно немає.

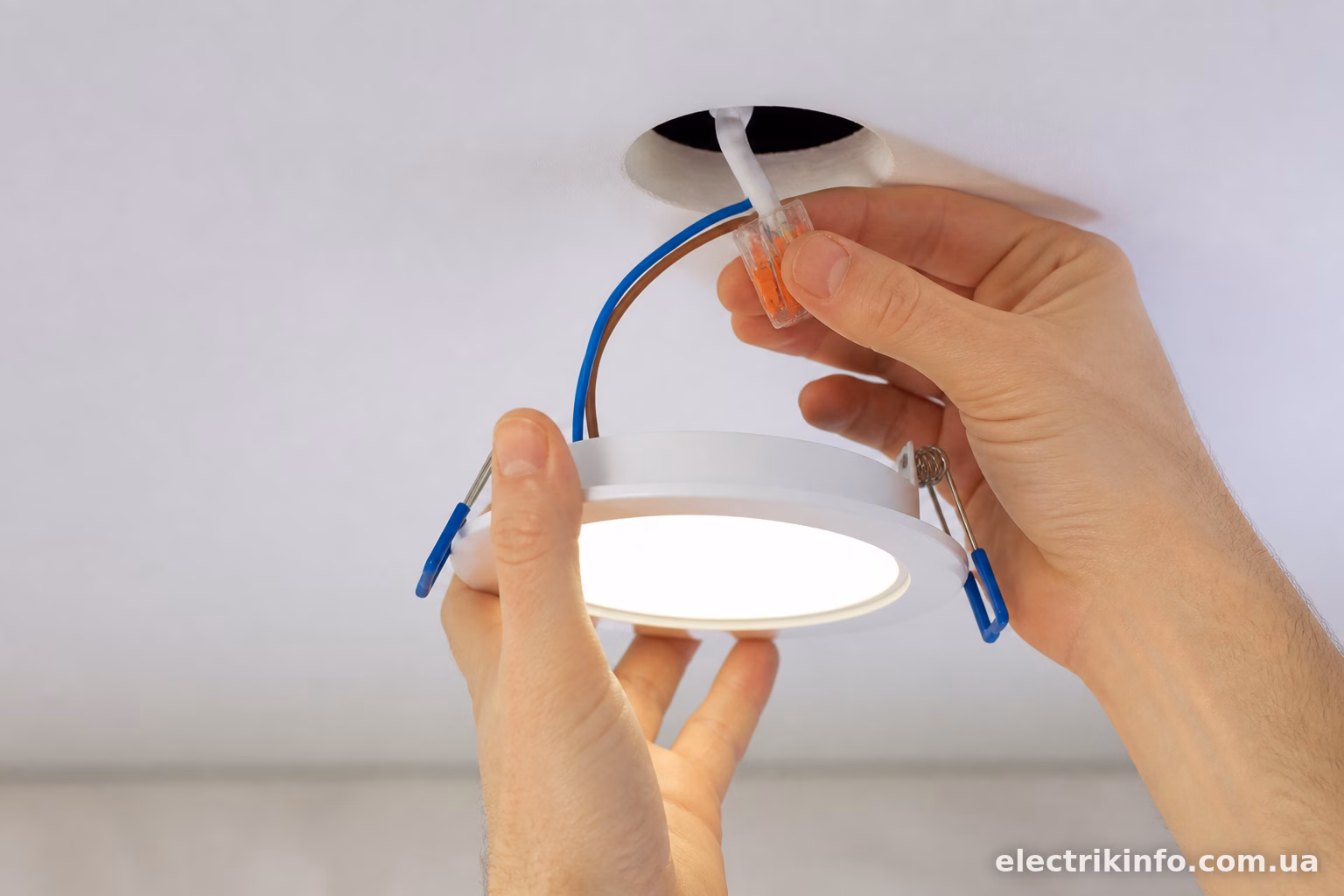

Підключення світильника з вбудованим драйвером
Це найпоширеніший випадок — точкові світильники, стельові панелі, LED-лампи в патрон.
Зазвичай від стелі виходять два або три проводи:
- фаза (коричневий або червоний),
- нуль (синій),
- заземлення (жовто-зелений, якщо є).
У світильника теж є відповідні виводи, часто з такою ж кольоровою маркуванням. Завдання — з’єднати однойменні проводи між собою. Фазу до фази, нуль до нуля.
Якщо кольори не збігаються або взагалі однакові (буває на дешевих китайських світильниках), доведеться прозвонити мультиметром, який провід куди йде. Не поспішайте з’єднувати навмання — переплутана полярність для драйвера зазвичай не критична (він працює на змінному струмі до випрямлення), а от відсутність заземлення при його наявності в мережі — вже недбалість.
З’єднання найкраще робити через клеми Wago — вони швидкі, надійні і не потребують ізолентти. Скрутка теж працює, але вимагає паяння або хоча б якісної обтяжки і подальшої ізоляції.
Після з’єднання проводів світильник фіксується на стелі (гачки, саморізи, залежно від конструкції), закривається розсіювачем чи склом, і можна подавати напругу назад через автомат.
Підключення низьковольтного світильника через окремий драйвер
Тут схема трохи складніша, бо додається проміжна ланка.
Спочатку 220 В подається на вхід драйвера — тут теж фаза й нуль, часто позначені як L і N прямо на корпусі блока. Потім з виходу драйвера (позначається зазвичай “+” і “-“, або V+ і V-) напруга йде вже на сам світильник чи стрічку.
Важливо не переплутати полярність на виході драйвера — на відміну від входу 220В, тут це вже постійний струм, і плюс з мінусом переплутати не можна. Світлодіоди просто не запаляться, а в гіршому випадку можуть вийти з ладу при неправильному підключенні через паразитні струми.
Драйвер варто підбирати з невеликим запасом потужності — якщо світильник споживає 20 Вт, беріть драйвер на 25-30 Вт. Постійна робота на межі можливостей скорочує термін служби блока живлення в рази.
Розміщувати драйвер краще в доступному місці — за підвісною стелею з ревізійним люком, у ніші, в електрощитку. Бо це деталь, яка може вийти з ладу раніше за самі світлодіоди, і доступ до неї для заміни точно знадобиться.

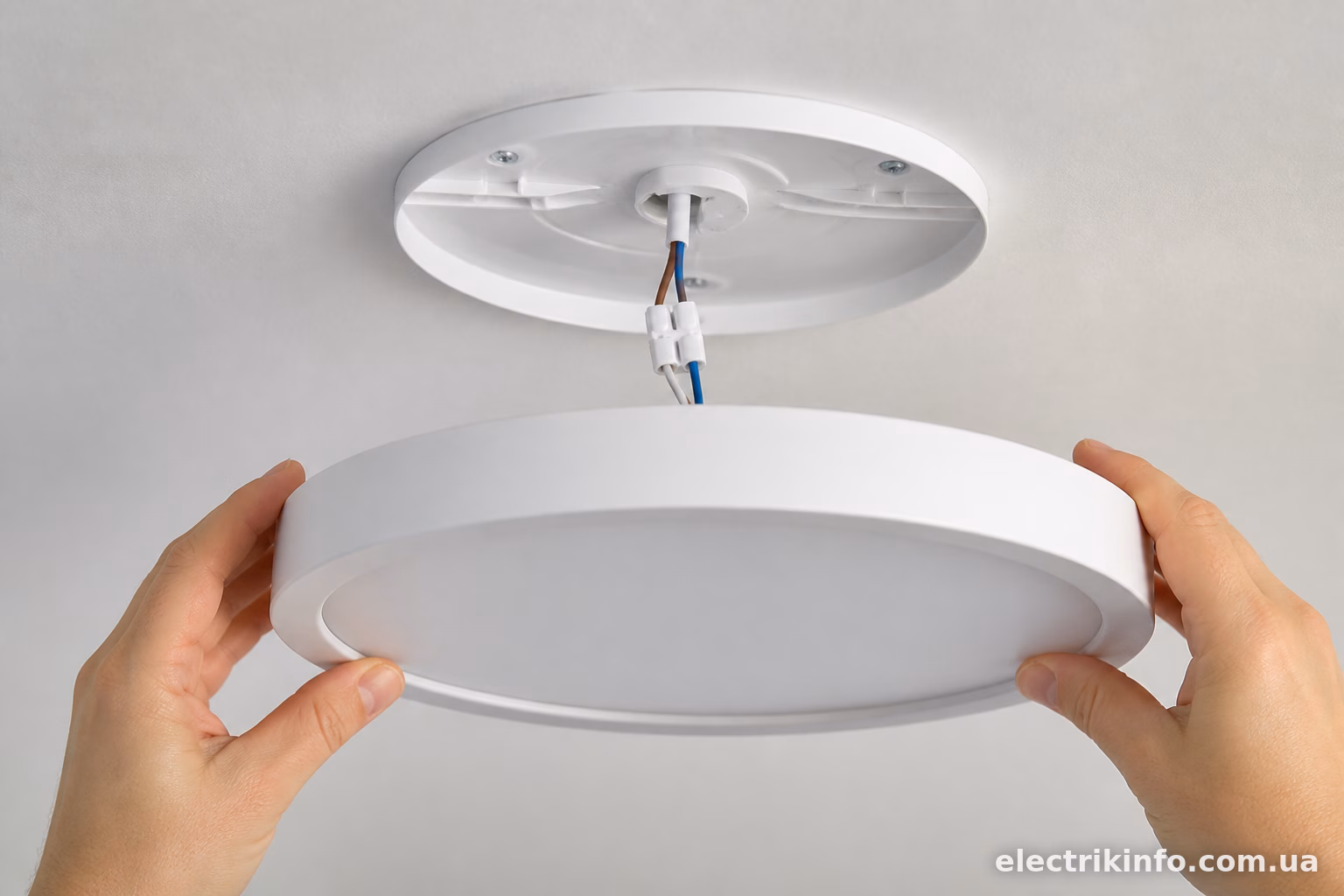

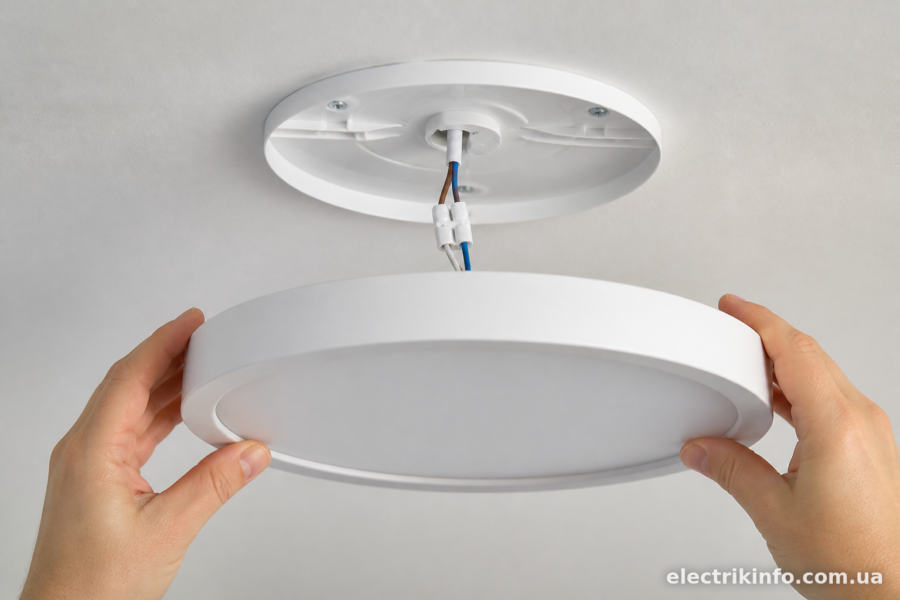

Типові помилки при підключенні LED-світильників
Найчастіша проблема — світильник блимає або мерехтить після встановлення. Причин кілька: несумісність диммера зі світлодіодним навантаженням (якщо у вас стоїть старий диммер для ламп розжарювання — з LED він може конфліктувати), погана контактна група в патроні, або сам драйвер низької якості з нестабільним вихідним струмом.
Друга поширена ситуація — світильник гуде. Це майже завжди ознака дешевого драйвера з поганим трансформатором або конденсатором. Лікується заміною на модель від нормального виробника.
Ще один момент — перегрів. Якщо LED-світильник вбудовується в утеплену стелю без вентиляційного зазору, драйвер і сам світлодіодний модуль можуть перегріватися і швидко деградувати. Виробники не просто так вказують мінімальну відстань до утеплювача — це впливає на термін служби напряму.
І класика жанру — підключення без вимкнення автомата “бо я обережний”. Навіть досвідчені електрики іноді забувають, що в двожильному кабелі без маркування важко на око визначити, де фаза. Індикаторна викрутка коштує копійки, а нерви й техніка безпеки того варті.
Чи потрібне заземлення для LED-світильників
Питання виникає постійно, особливо у власників старих квартир без заземлюючого контуру. Відповідь — якщо у світильника металевий корпус, заземлення бажане, хоча й не завжди критичне. У пластикових світильниках заземлюючий провід часто взагалі відсутній як клас, і це нормально — виробник враховує це в конструкції (клас захисту II).
Якщо у вашій проводці є PE-провід (третій, заземлюючий) — підключайте його завжди, незалежно від матеріалу корпусу світильника. Зайвим це точно не буде, а от при пробитті ізоляції всередині драйвера саме заземлення відводить небезпечний потенціал і рятує від удару струмом.
—
Підключити LED-світильник до 220 В під силу навіть людині без досвіду в електриці — головне розібратися, вбудований драйвер чи ні, і акуратно з’єднати проводи за кольором чи маркуванням. Складнощі зазвичай виникають не на етапі самого підключення, а при виборі якісного обладнання — драйвера чи диммера, сумісного зі світлодіодним навантаженням. Якщо сумніваєтеся у власних силах або працюєте з складною схемою (кілька груп світильників, диммування, розумний будинок) — краще залучити електрика, це коштує набагато дешевше за новий ремонт стелі після короткого замикання.
