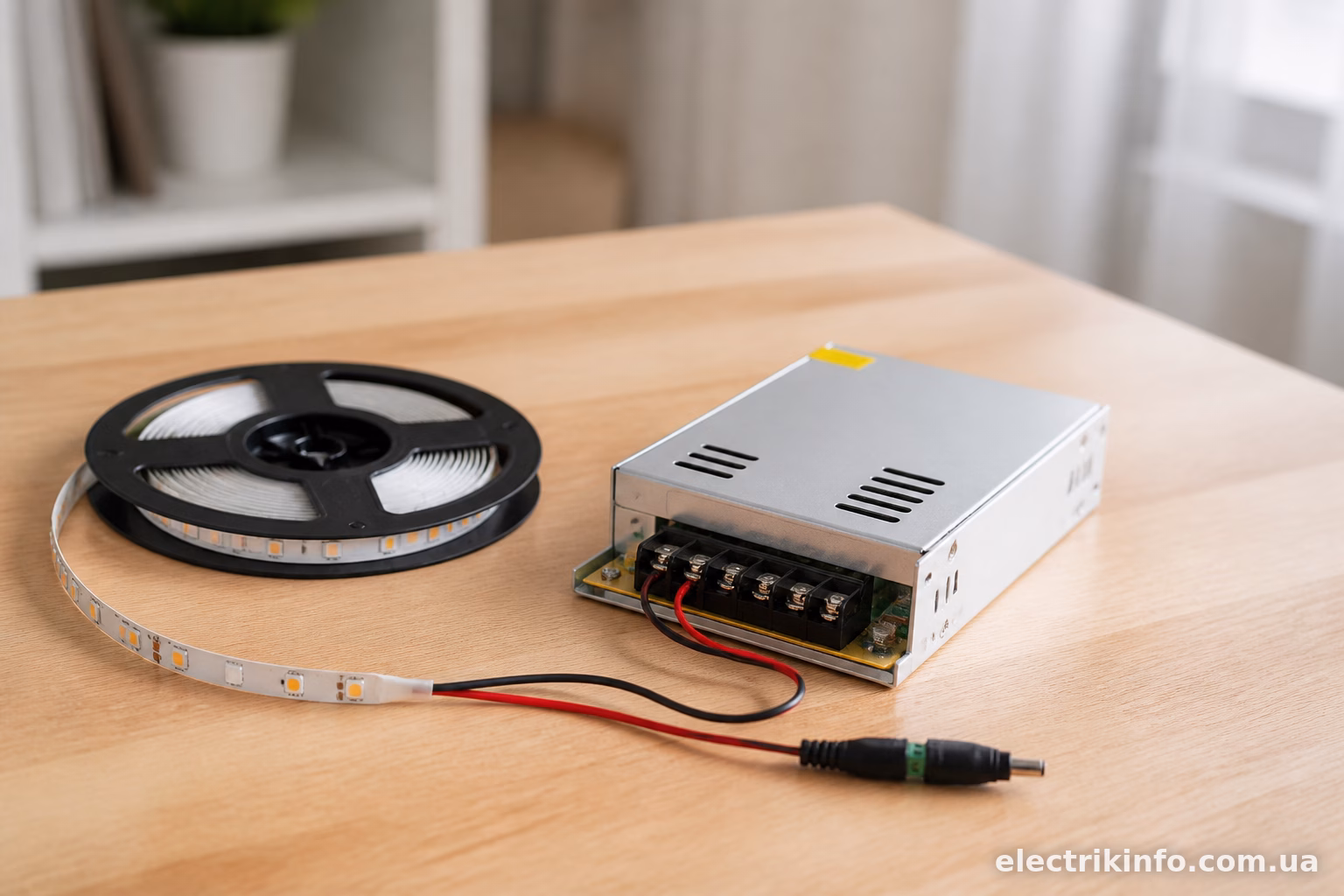

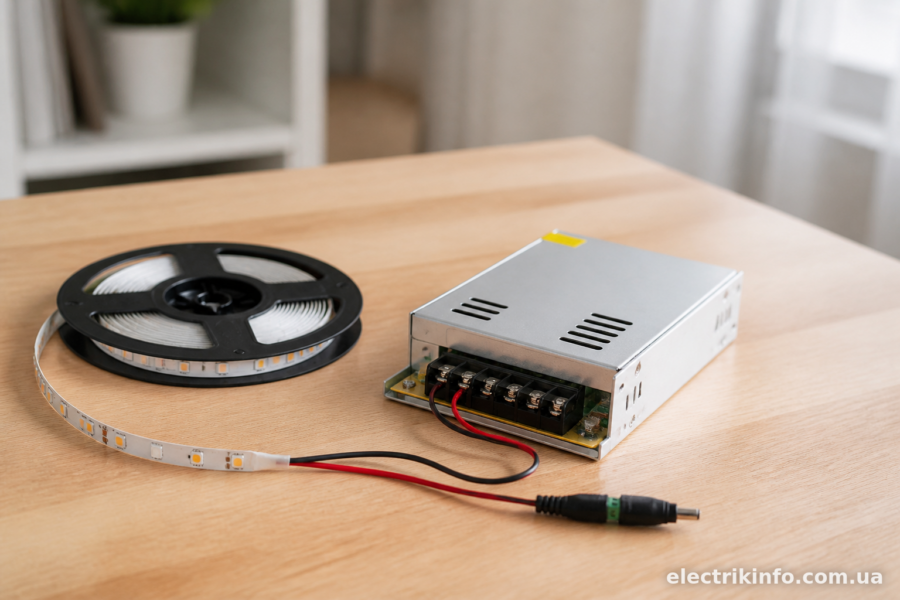

Як підібрати блок живлення для LED-стрічки

Купили LED-стрічку, повісили її під кухонними шафами чи на стелю в вітальні — а вона або не світиться взагалі, або блимає, або через півроку згорає. У 90% випадків причина одна: неправильно підібраний блок живлення. Не сама стрічка винна, а джерело живлення, яке для неї взяли “на око”.

Розберемось, як рахувати потужність, яку напругу брати і на що дивитись при виборі конкретної моделі.

Навіщо взагалі потрібен окремий блок живлення

LED-стрічка працює від низької напруги — 12V або 24V постійного струму. У розетці ж 220V змінного струму. Блок живлення (його ще називають драйвером або трансформатором, хоча технічно це не зовсім те саме) перетворює одне в інше.

Без нього стрічку просто не підключити. А якщо підключити криво — через саморобний перехідник чи слабкий блок — вона або згорить одразу, або буде деградувати місяцями, поки не почне тьмяніти й змінювати колір.

Крок перший — рахуємо потужність стрічки

Тут все просто, головне не полінуватись і порахувати точно, а не прикинути.

На упаковці або в характеристиках стрічки завжди вказана потужність на метр. Найчастіше це:

4,8 Вт/м — слабенькі стрічки, для декоративного підсвічування;
9,6-14,4 Вт/м — стандартні, найпоширеніші;
19,2 Вт/м і вище — щільні, яскраві стрічки (120-180 світлодіодів на метр).

Множимо потужність на метр на довжину стрічки. Наприклад, стрічка 14,4 Вт/м, довжина 5 метрів — виходить 72 Вт.

Тепер найважливіше: до отриманого числа треба додати запас 20-30%. Блок живлення не повинен працювати на межі своїх можливостей постійно — так він грітиметься, швидше вийде з ладу, а деякі моделі взагалі відключаються по перегріву через рік-два експлуатації.

72 Вт × 1,25 = 90 Вт. Значить, шукаємо блок на 90-100 Вт, не менше.

Якщо стрічок кілька і вони живляться від одного блоку — потужності просто підсумовуються. Три відрізки по 3 метри стрічки 9,6 Вт/м дадуть 3×3×9,6 = 86,4 Вт, плюс запас — округлюємо до 100-110 Вт.

12V чи 24V — яку напругу обирати

Це друге, на що треба звернути увагу ще до покупки блоку — навіть до розрахунку потужності. Стрічка розрахована або на 12V, або на 24V, і це вказано на самій стрічці або в описі товару. Блок живлення повинен видавати ту ж напругу — переплутати тут не можна, стрічка на 24V просто не запрацює від блоку 12V (буде тьмяно світити або взагалі не увімкнеться), а стрічку 12V, підключену до 24V, спалить за секунди.

Якщо є вибір між двома варіантами однієї стрічки — часто виробники пропонують і 12V, і 24V версії — для довгих відрізків краще брати 24V. Причина проста: при вищій напрузі менший струм, а отже менші втрати на проводах і можна тягнути довші лінії без просідання яскравості на кінці стрічки. Для коротких декоративних вставок різниці особливої немає, беріть що є в наявності.

IP-захист блоку живлення — не менш важливий, ніж у стрічки

Про ступінь захисту IP частіше згадують стосовно самої стрічки — чи можна її ставити на вулиці, у ванній, біля басейну. Але блок живлення теж має свій клас захисту, і про нього часто забувають.

Якщо стрічка стоїть у сухому приміщенні — вітальня, спальня, коридор — підійде звичайний відкритий блок живлення без захисту, IP20. Він дешевший і компактніший.

Для ванної кімнати, кухні (особливо якщо блок буде поряд з мийкою чи плитою), балкона чи вулиці потрібен блок з захистом від вологи — IP65 або вище. Такі блоки заливають компаундом і ставлять у герметичний корпус. Коштують дорожче, зате не боятись, що конденсат чи бризки виведуть їх з ладу за перший же вологий сезон.

Тут часто роблять помилку: беруть вологозахищену стрічку на вулицю, а от блок живлення ставлять звичайний, “бо він же буде в будинку”. Але якщо кабель від блока до стрічки прокладений через горище чи фасад, а сам блок стоїть у негерметичному щитку на вулиці — вологість туди все одно дістанеться рано чи пізно.

Тип корпусу: відкритий, закритий, алюмінієвий

За конструкцією блоки живлення для LED зазвичай бувають трьох видів.

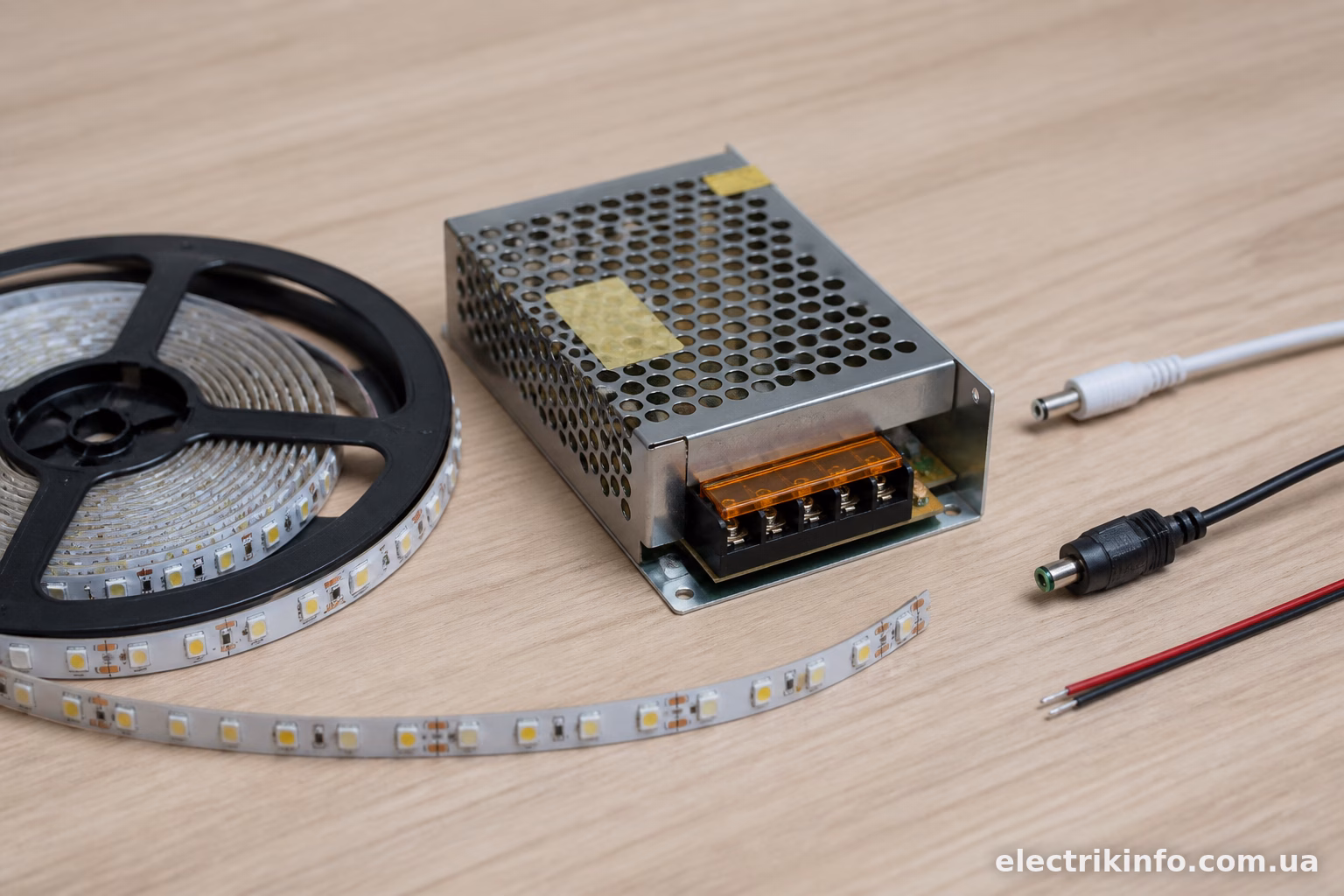

Відкриті (open frame) — плата без корпусу або в мінімальному пластиковому каркасі. Найдешевші, ставляться зазвичай приховано — за підвісною стелею, у меблях, там де немає прямого контакту з людьми і вологою.

У металевому чи пластиковому закритому корпусі — стандартний варіант для більшості побутових задач. Захищені від пилу і випадкового дотику, можна ставити в шафах, коробах, розподільчих щитках.

В алюмінієвому герметичному корпусі — той самий варіант з IP65/IP67, про який писали вище. Алюміній ще й додатково відводить тепло, тому такі блоки менше грiються навіть при повному навантаженні.

Приклад розрахунку на реальному кейсі

Візьмемо типову ситуацію: підсвітка кухонного гарнітура зверху, стрічка 12V, 9,6 Вт/м, довжина периметра 6 метрів.

Потужність стрічки: 6 × 9,6 = 57,6 Вт.

Запас 25%: 57,6 × 1,25 = 72 Вт.

Шукаємо блок 12V на 75-100 Вт, IP20 (кухня суха, стрічка не на мийці), в закритому корпусі, щоб можна було сховати у верхній шафці.

Якщо та ж стрічка йде по контуру балкона чи тераси — беремо ту ж потужність, але вже з захистом IP65 і бажано в алюмінієвому корпусі.

На що ще звернути увагу при виборі конкретної моделі

Крім потужності, напруги і захисту, є кілька дрібніших, але не менш практичних моментів.

Стабілізація напруги. Дешеві блоки часто “плавають” по напрузі при коливаннях в мережі — стрічка тоді або мерехтить, або яскравість гуляє. Нормальні виробники (Mean Well, наприклад, вважається одним з еталонів у цій ніші) тримають напругу стабільно навіть при перепадах вхідної.

Робочий діапазон температур. Якщо блок ставиться на вулиці або в неопалюваному приміщенні — перевірте, до якої мінусової температури він розрахований. Дешеві китайські варіанти без маркування часто нормально працюють тільки в кімнатних умовах.

Захист від короткого замикання і перегріву. Майже всі сучасні блоки мають таку функцію, але краще перевірити в описі — особливо якщо берете щось зовсім бюджетне на маркетплейсі без гарантії.

Довжина проводів і роз’єми. Дрібниця, але іноді впливає на зручність монтажу — чи вистачить довжини кабелю дотягнутись до розподільчої коробки, чи потрібні додаткові клеми.

Типові помилки при виборі

Найчастіше люди або беруть блок “впритик” по потужності без запасу — і він потім грiється й швидко деградує. Або économлять і купують найдешевший варіант без бренду, який видає нестабільну напругу — стрічка через це мерехтить або окремі ділянки світять тьмяніше за інші.

Ще одна поширена історія — намагаються запитати одним блоком дуже довгу стрічку, 15-20 метрів і більше, замість того щоб розбити лінію на кілька відрізків з окремими блоками або хоча б підключити стрічку з двох кінців. У результаті на дальньому кінці яскравість помітно падає, і власник думає, що стрічка бракована, хоча проблема саме в схемі підключення і недостатній потужності на такій довжині.

Підбір блоку живлення — це не той момент, де варто економити чи вгадувати. П’ять хвилин на розрахунок потужності, перевірку напруги і класу захисту рятують стрічку від передчасної смерті і зберігають нерви від блимання чи запаху паленої проводки. Краще взяти блок з невеликим запасом потужності і потрібним IP, ніж потім переробляти всю підсвітку заново.
