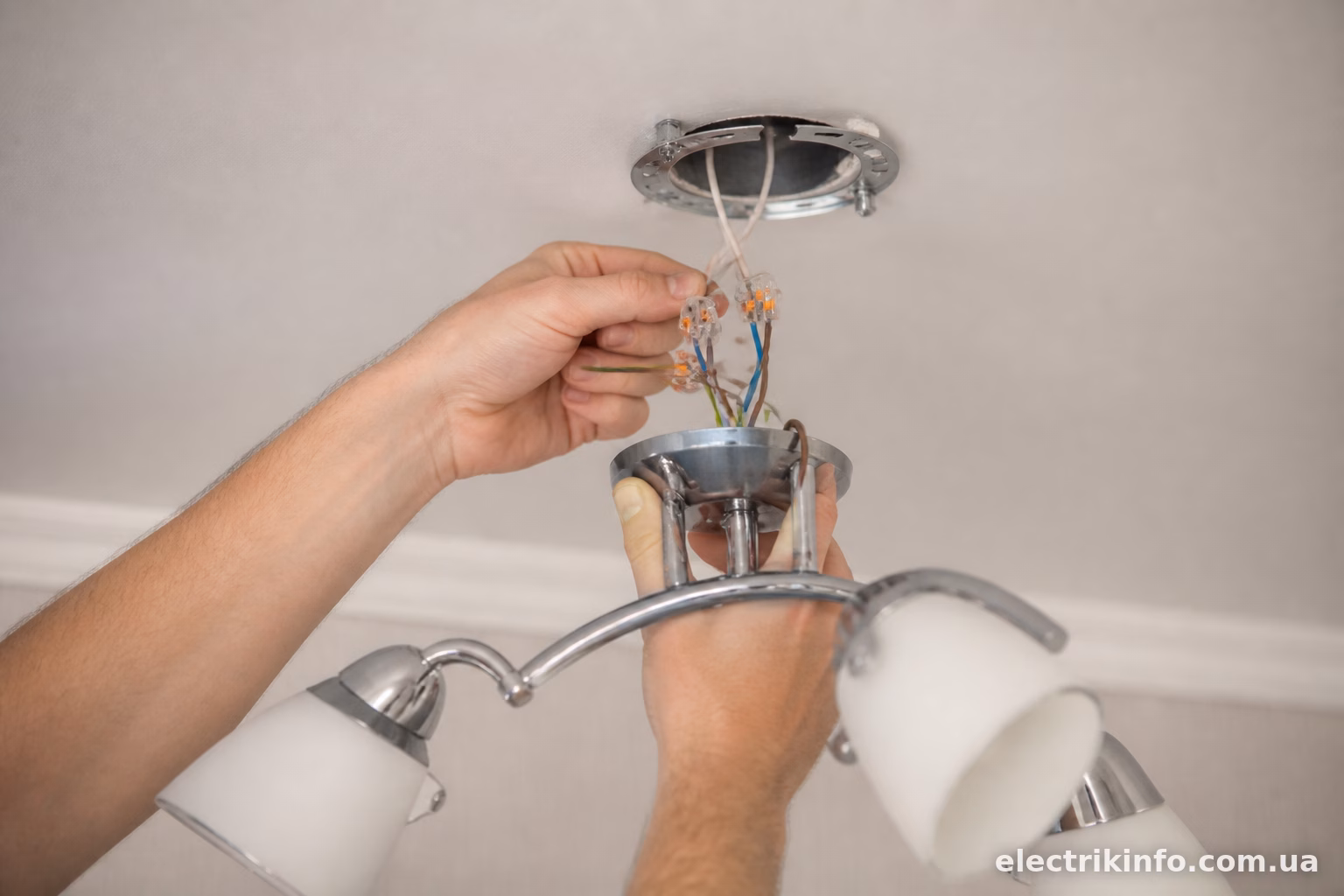

Як підключити люстру на двоклавішний вимикач

Двоклавішний вимикач ставлять якраз для того, щоб керувати люстрою частинами — наприклад, увімкнути половину лампочок для приглушеного світла ввечері, а на повну яскравість вмикати обидві клавіші одразу. Схема нескладна, але має свої нюанси, через які людина без досвіду може заплутатись у проводах або спалити лампи через неправильне з’єднання груп.

Розберемось, як усе працює і що робити покроково.

Що таке двоклавішний вимикач і як він влаштований

Всередині корпусу — два окремі контакти, кожен зі своєю клавішею. Фаза заходить одна, а виходить через два самостійні дроти — по одному на кожну клавішу. Тобто вимикач розриває не нуль, а саме фазу, і робить це незалежно для двох груп навантаження.

На задній стінці вимикача зазвичай три клеми: одна спільна (вхід фази) і дві вихідні — L1 і L2. Іноді виробники підписують їх цифрами 1 і 2, іноді просто позначками стрілочок. У дешевих моделях підписів взагалі немає, доводиться прозвонювати тестером.

Що має бути в люстрі

Люстра для двоклавішного вимикача повинна мати дві групи ламп, керовані окремо. Найчастіше зустрічаються варіанти:

3+2 лампи (наприклад, п’ять ріжків, три на одну клавішу, два — на іншу);
2+2 (чотири лампи, порівну);
1+2 або 1+1 у невеликих моделях.

На виході з люстри зазвичай три дроти: спільний нуль і дві фазні лінії, кожна веде до своєї групи патронів. Іноді виробник ще додає окремий провід заземлення — жовто-зелений, його підключають до контуру заземлення, якщо він є в квартирі, а не змішують з нулем чи фазою.

Якщо люстра куплена без інструкції, а маркування проводів стерлося чи взагалі відсутнє — доведеться прозвонювати мультиметром у режимі “неперервність кола”, по черзі з’єднуючи кожен вихідний провід з лампочками і дивлячись, яка група загориться.

Що йде зі стелі: скільки проводів має бути

Для коректної роботи двоклавішного вимикача зі стелі повинно виходити чотири дроти:

Нуль (N) — синій або блакитний, іде напряму до люстри, минаючи вимикач.
Фаза (L), яка йде на вимикач.
Два дроти від вимикача назад до стелі — L1 і L2, кожен на свою групу ламп.

Тобто загальна схема: від щитка на стелю приходить фаза і нуль. Фаза розгалужується — частина йде на вимикач (одним кабелем), а звідти вже двома окремими проводами повертається назад до розподільної коробки і далі на групи люстри. Нуль з щитка йде прямо в коробку, минаючи вимикач повністю.

Якщо у вас старий будинок і в стіні лежить лише два або три проводи замість чотирьох — доведеться прокладати новий кабель від щитка до вимикача і від вимикача до люстри, або хоча б докидати одну жилу окремим проводом поверх штукатурки в кабель-каналі.

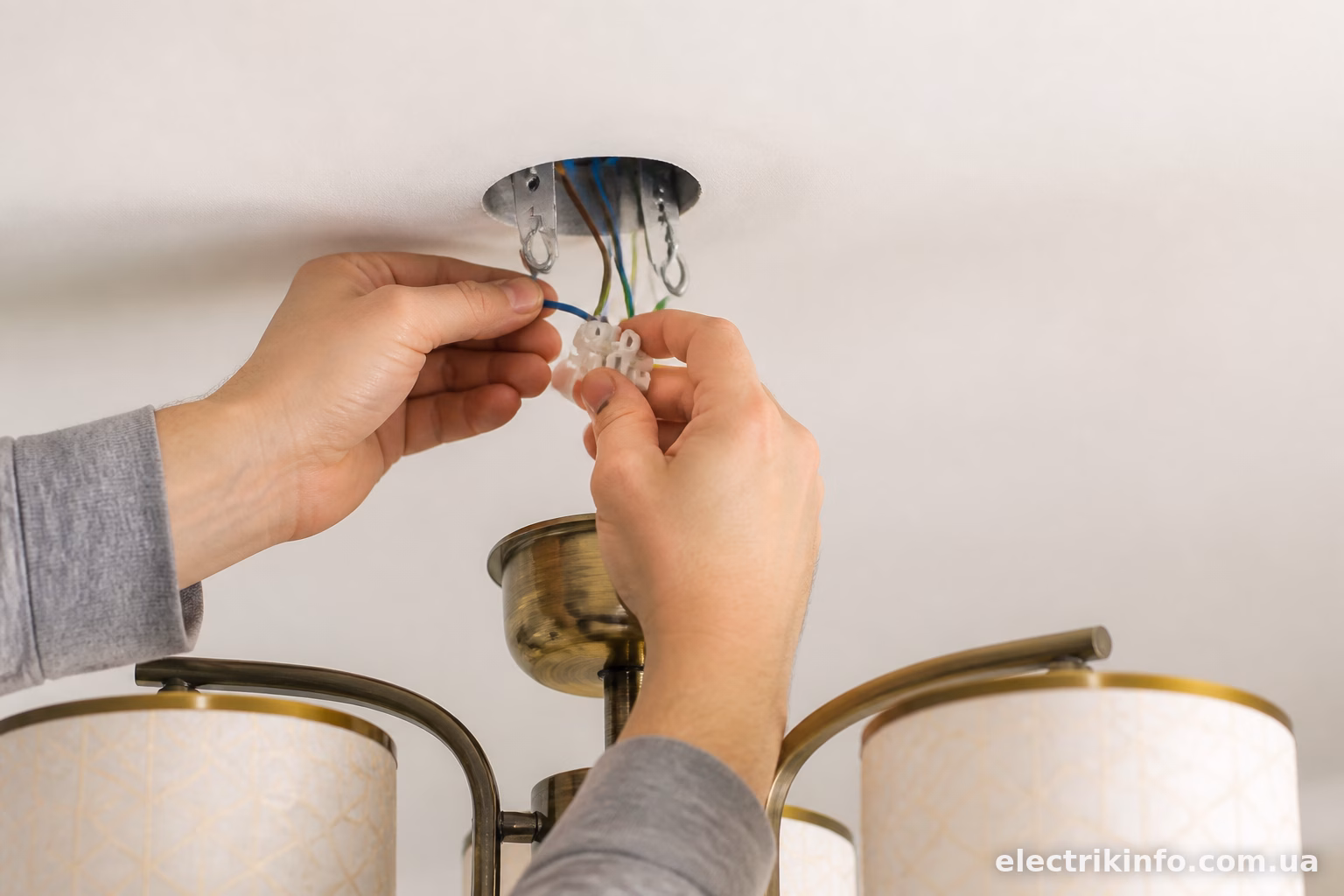

Порядок підключення

Перед будь-якими роботами — вимкнути автомат на групу освітлення в щитку і перевірити індикаторною викруткою або тестером, що напруги на проводах немає. Це не формальність, а звичка, яка рятує від удару струмом навіть коли здається, що “я ж вимкнув”.

Крок 1. Знайти в розподільній коробці на стелі кінці проводів: живлення від щитка (фаза + нуль), два проводи від вимикача, і три-чотири проводи від самої люстри.

Крок 2. Визначити фазу серед проводів, що йдуть зі стелі до щитка. Найпростіше — індикаторною викруткою при увімкненому автоматі: та жила, на якій викрутка світиться, і є фаза. Після перевірки автомат знову вимикають.

Крок 3. З’єднати нуль з щитка з нулем люстри напряму, через коробку. Ця жила ніде не розривається вимикачем.

Крок 4. Фазу з щитка завести на спільну клему вимикача (та, що позначена як вхід або просто одна окрема клема серед трьох).

Крок 5. Дві вихідні клеми вимикача (L1 і L2) з’єднати проводами через коробку з двома фазними лініями люстри — кожна клавіша на свою групу ламп.

Крок 6. Якщо є заземлення — з’єднати жовто-зелені жили окремо, не змішуючи з робочими нулем чи фазою.

Всі з’єднання в коробці роблять клемниками (WAGO чи гвинтові), скрутки з ізолентою — вчорашній день, вони окислюються і з часом дають підгоряння контакту, особливо на навантаженні від люстри з кількома лампами.

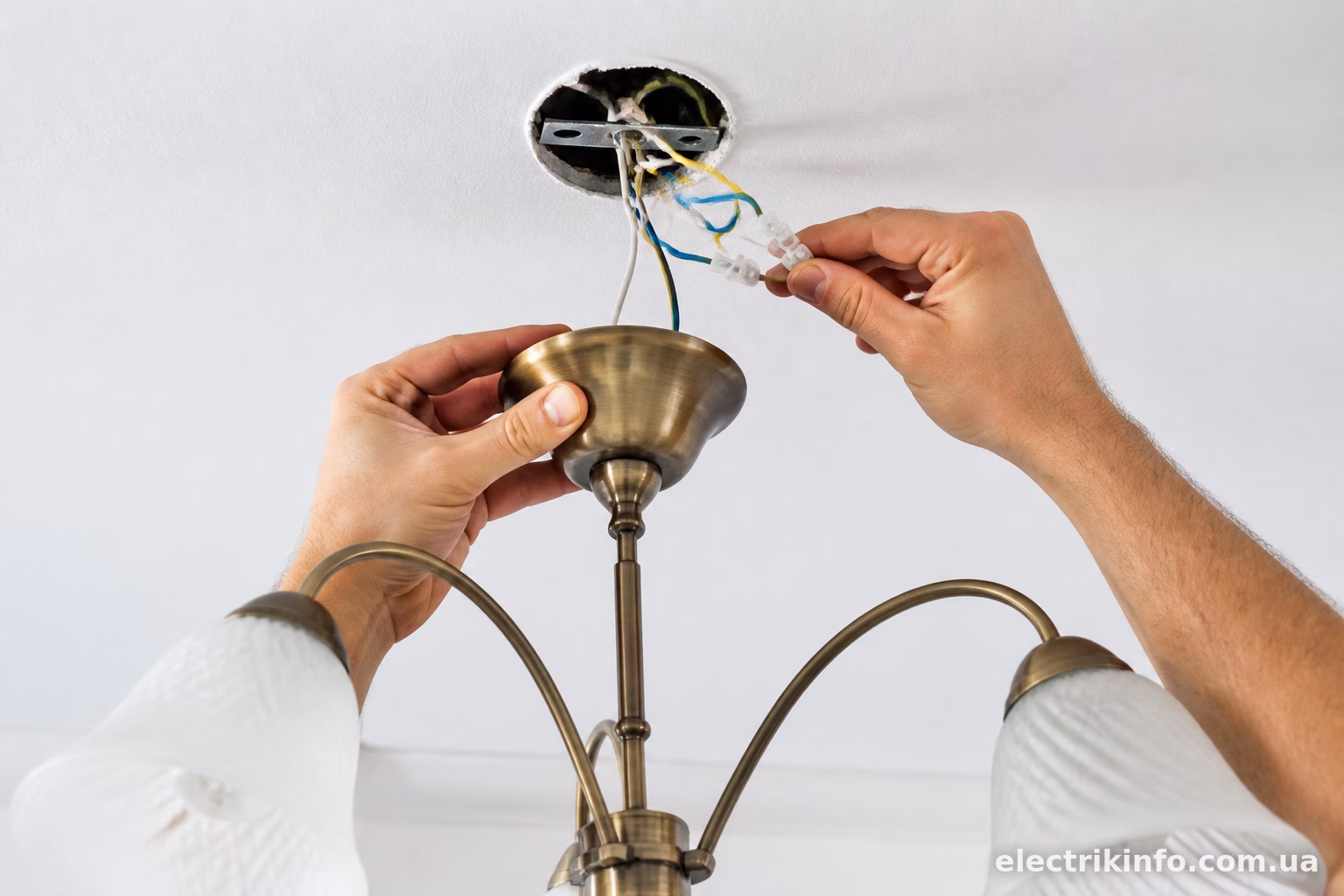

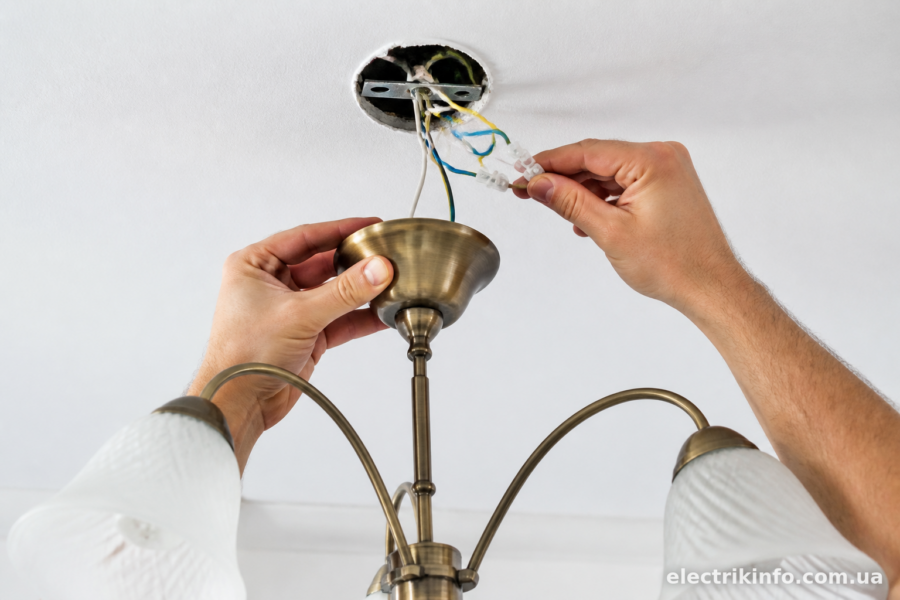

Типові помилки і як їх уникнути

Найчастіша ситуація — переплутали фазні виходи вимикача місцями з групами люстри. Нічого страшного не станеться, просто перша клавіша буде вмикати другу групу лампочок, а друга — першу. Функціонально це не критично, працює однаково, просто трохи незвично. Якщо принципово, щоб ліва клавіша вмикала праву частину люстри — досить поміняти місцями два проводи в коробці.

Друга поширена помилка — розривають вимикачем нуль замість фази. Лампи в такому разі можуть слабко світитися навіть у вимкненому стані або блимати в темряві — особливо це помітно з енергозберігаючими та LED-лампами, які чутливі до наведеної напруги. Виправляється тільки переробкою схеми — фаза обов’язково має йти через вимикач, а нуль — напряму.

Третя ситуація — підсвічування самого вимикача (є такі моделі з неонкою чи світлодіодом у клавіші) змушує лампи люстри злегка тліти в вимкненому положенні. Це не несправність проводки, а особливість підсвічених вимикачів: невеликий струм витоку через індикатор проходить через лампу. З лампами розжарювання це непомітно, а от з LED може викликати помітне тьмяне світіння. Рішення — або поставити вимикач без підсвітки, або паралельно лампі підключити невеликий конденсатор чи резистор, що гасить це наведення (продаються спеціальні “гасники мерехтіння” для LED-освітлення).

Ще один момент — коли одна з клавіш взагалі не працює. Тут варто перевірити послідовно: чи є фаза на вході вимикача, чи справна сама клавіша (контакти вимикача з часом підгоряють, особливо дешеві китайські моделі), чи не обірваний провід у коробці, і чи не перегоріли всі лампи в цій групі одночасно — таке буває рідко, але буває, особливо якщо лампи старі й куплені однією партією.

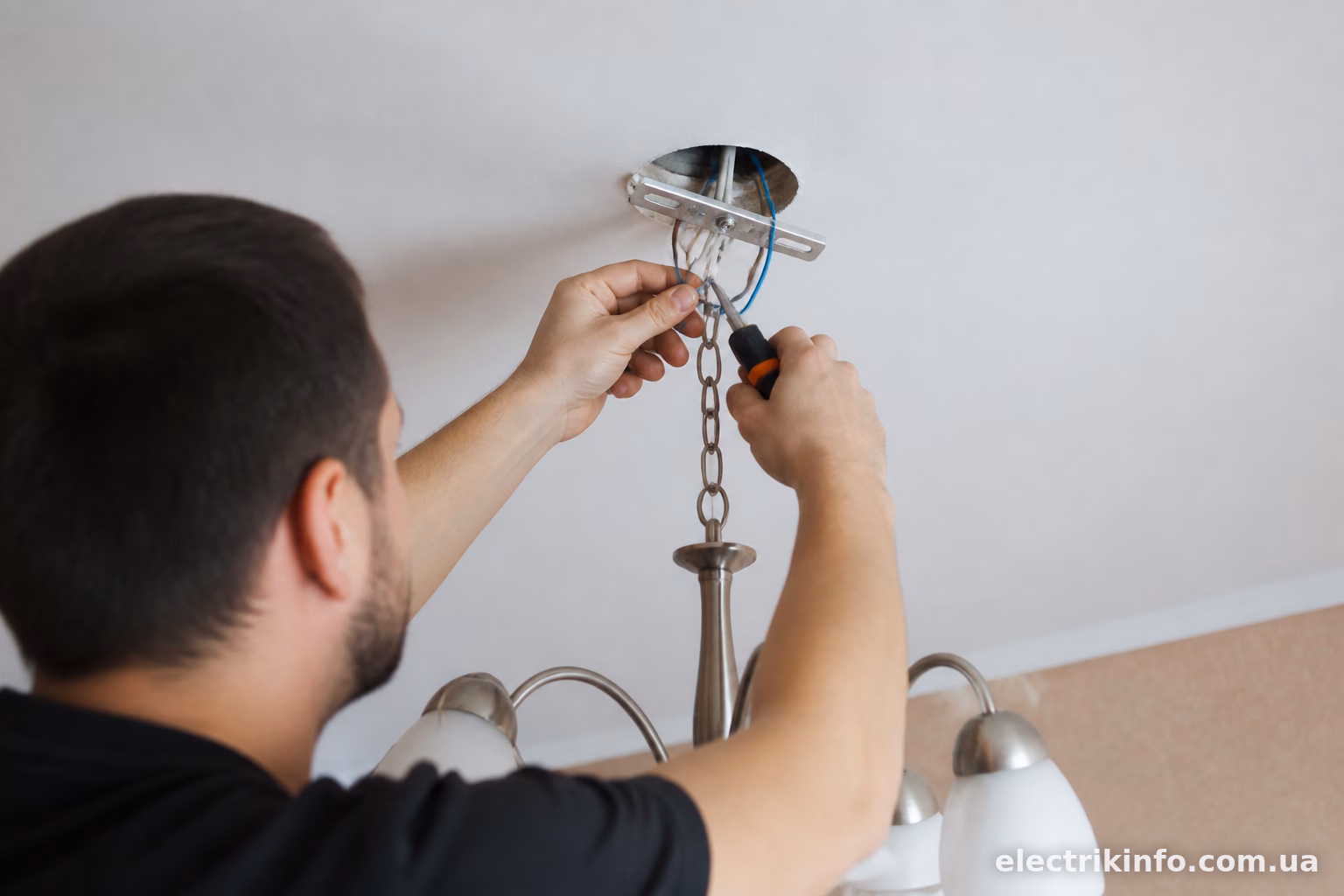

Кілька практичних порад

Якщо люстра важка — краще одразу подбати про надійний гак чи планку в стелі, а не покладатися на пластиковий тримач, що йде в комплекті з дешевими моделями.

Автомат на групу освітлення в житлових кімнатах зазвичай ставлять на 10А, цього більш ніж достатньо навіть для люстри з десятком LED-ламп. УЗО на освітлення окремо роблять рідко, зазвичай воно стоїть загальне на весь щиток або на групу разом з розетками — але якщо в люстрі є металевий корпус і вологе приміщення поруч (наприклад, ванна суміщена з коридором), про диференційний захист варто подумати.

Перед фінальним підключенням лампочок варто перевірити роботу схеми без ламп — тестером прозвонити, що при натисканні кожної клавіші є контакт саме на потрібній фазній лінії. Це займає п’ять хвилин, а рятує від повторного розбирання люстри на стелі, коли з’ясовується, що переплутана полярність груп.

Якщо в процесі виявилось, що зі стелі виходить менше проводів, ніж потрібно, і тягнути новий кабель немає бажання — можна пожертвувати роздільним керуванням і підключити всю люстру на одну клавішу, а другу залишити невикористаною чи заглушити заглушкою в рамці. Не найкрасивіше рішення, зате робоче, поки не дійдуть руки до нормальної проводки.

Двоклавішний вимикач для люстри — це, по суті, просто дві незалежні лінії фази замість однієї. Головне — не переплутати фазу з нулем на вимикачі і акуратно розвести групи ламп по клемах у коробці. Решта — питання акуратності з’єднань і терпіння розібратися, який дріт куди веде, особливо якщо проводка стара і без маркування.
