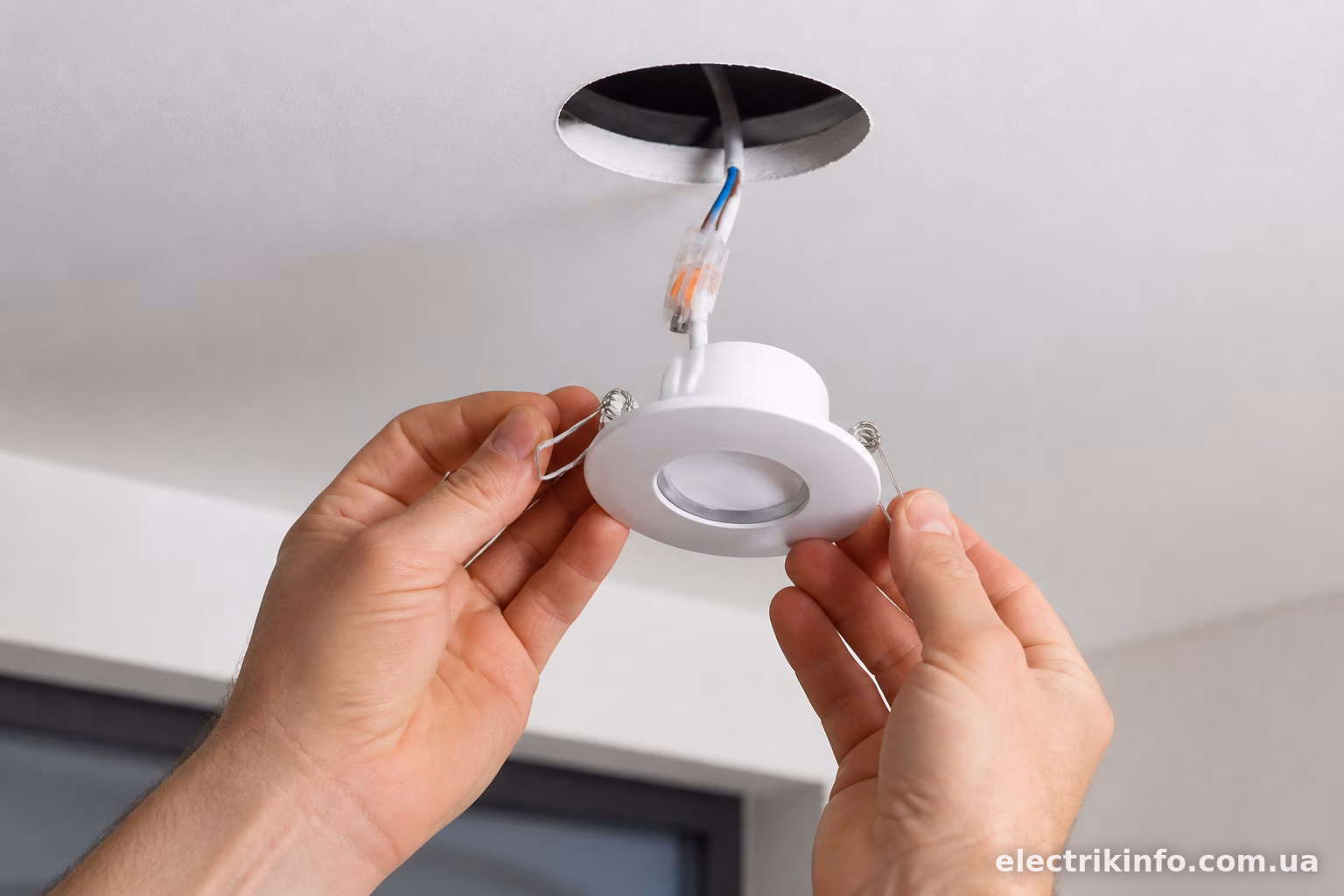

Точкові світильники — це, мабуть, найпопулярніший варіант освітлення для натяжних та гіпсокартонних стель. Виглядають акуратно, дають рівномірне світло, і монтаж не такий складний, як здається на перший погляд. Головне — розібратися з типом світильників, схемою підключення та правильно розрахувати навантаження.
Які бувають точкові світильники
Перед тим як братися за викрутку і клеми, варто визначитись з типом обладнання. Це впливає на всю схему підключення.
220V світильники підключаються напряму до мережі, без додаткових пристроїв. Найпростіший варіант для монтажу — по суті, як звичайна лампочка, тільки в компактному корпусі.
12V або 24V світильники потребують понижуючого трансформатора або блоку живлення. Це стосується здебільшого галогенних та деяких LED моделей старого зразка. Сучасні LED світильники дедалі частіше роблять одразу на 220V, вбудовуючи драйвер у корпус.
Ще один момент — це тип цоколя і потужність. GU10, GU5.3, MR16 — кожен має свої особливості кріплення. Але для електрика важливіше саме напруга живлення, а не форма цоколя.

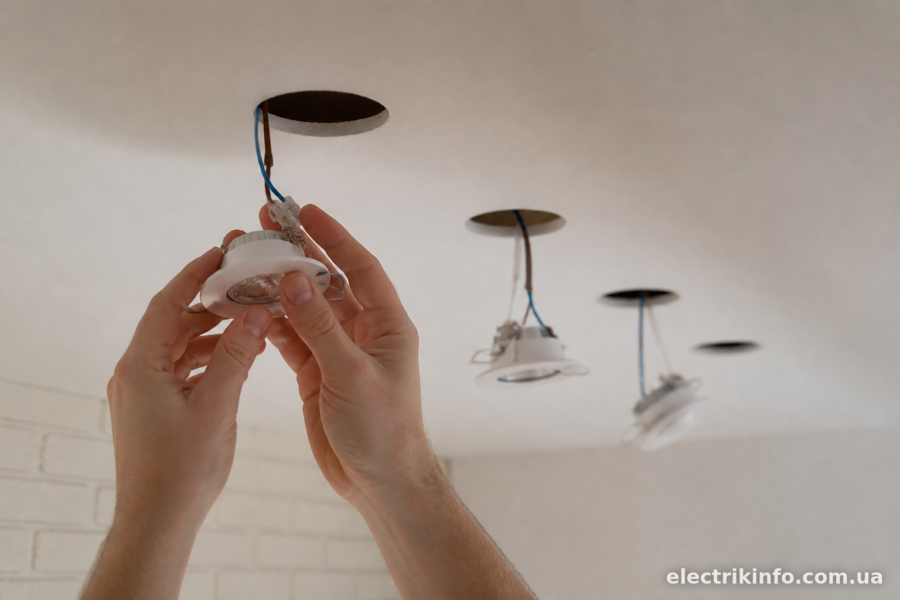

Розрахунок кількості і потужності
Тут все просто, але люди часто помиляються в бік завищення. Для житлової кімнати площею 15-20 м² зазвичай достатньо 6-8 світильників по 5-7 Вт (LED). Це дає загальне навантаження освітлення в межах 40-60 Вт — сущі копійки порівняно з тим, що потрібно для розетки з чайником.
Формула проста: беремо потужність одного світильника, множимо на кількість, додаємо запас 10-15% на майбутнє. Отриману цифру ділимо на 220В — так отримуємо струм, за яким підбираємо переріз кабелю та автомат.
Наприклад, 10 світильників по 7 Вт дають 70 Вт загальної потужності. Струм — менше 0,5А. Для такого навантаження вистачить кабелю ВВГнг 3х1,5 і автомата на 10А, хоча по факту можна поставити навіть меньший номінал, якщо це окрема група тільки під освітлення.
Схема підключення точкових світильників 220V
Найпоширеніша схема — паралельне підключення. Всі світильники підключаються до одних і тих самих проводів фази і нуля, які йдуть від розподільної коробки або безпосередньо від вимикача.
Виглядає це так: від автомата в щитку йде кабель до вимикача, від вимикача — на розподільну коробку (або одразу розгалужується в стелі), а звідти окремими проводами розходиться на кожен світильник. Фаза після вимикача — на всі лампи, нуль — теж на всі, без розриву.
Важливий нюанс: у розподільній коробці фазні проводи скручують чи з’єднують клемами WAGO окремо, нульові — окремо. Змішувати не можна, навіть якщо здається, що “все одно ж все з’єднається”.
Якщо світильників багато — 10, 15, 20 штук — краще розбити їх на дві-три групи з окремими вимикачами. Це зручно: не завжди потрібно вмикати все освітлення одразу, особливо якщо йдеться про зонування кухні чи вітальні.
Підключення через WAGO чи скрутку
Клеми WAGO — зараз найзручніший варіант для розгалуження проводів у стелі. Швидко, надійно, не вимагає паяння чи скрутки. Особливо зручно, коли світильників багато і треба розводити кабель у декілька точок одночасно.
Скрутка теж працює, і багато електриків старої школи досі її використовують. Але вимагає більше акуратності — ізоляція, надійність контакту. Для точкових світильників, де струми невеликі, обидва варіанти цілком робочі.

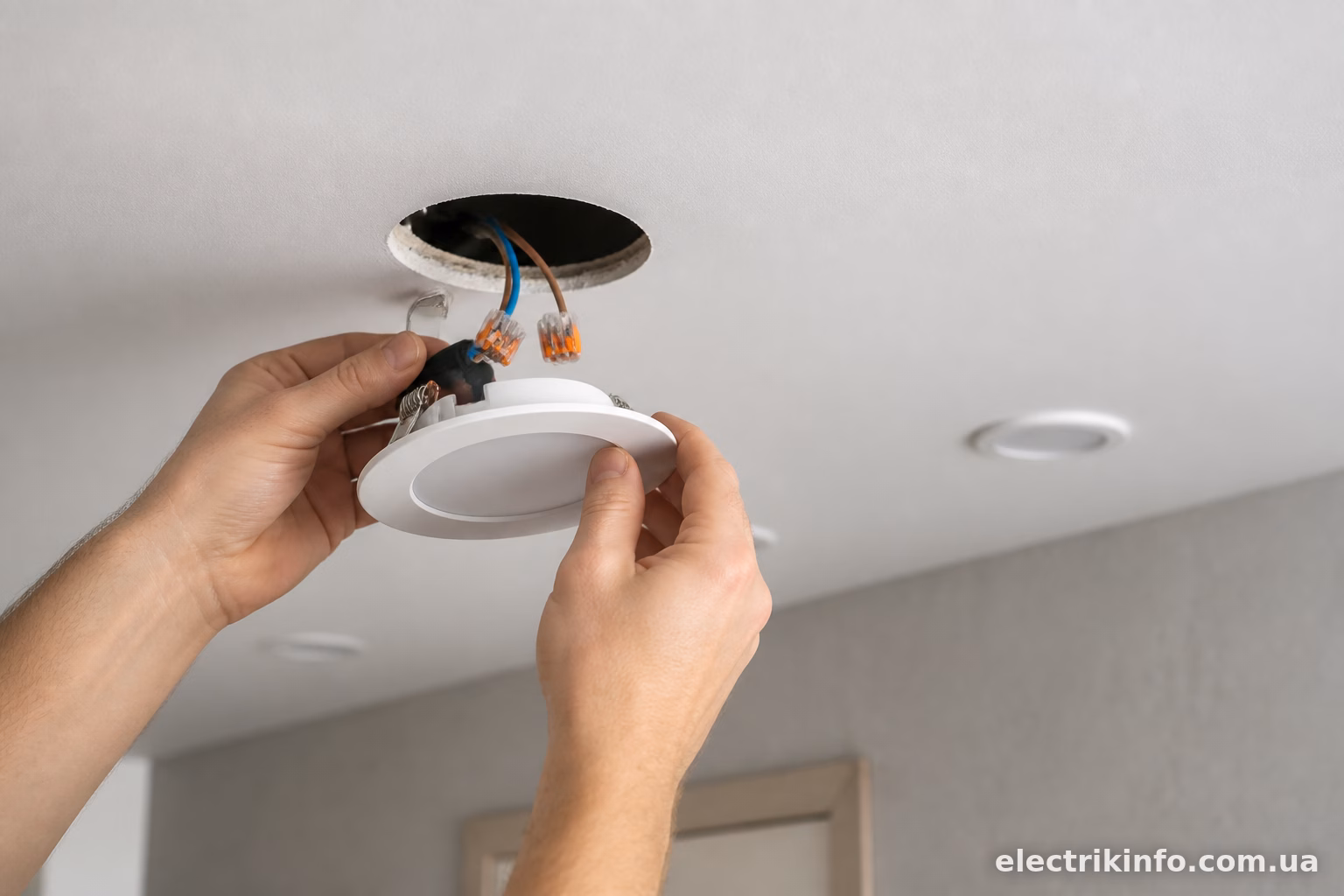

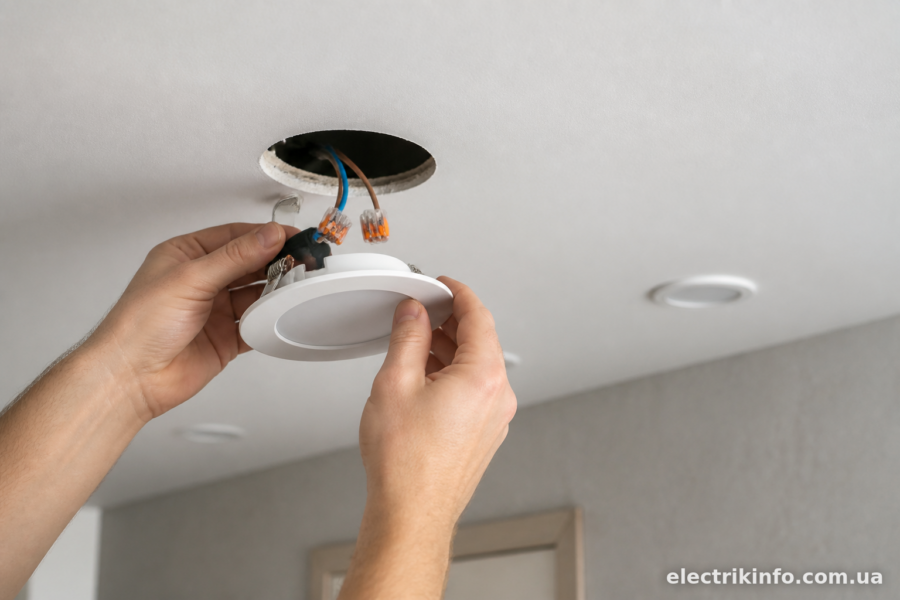

Підключення 12V/24V світильників через трансформатор
Тут схема трохи складніша, бо додається проміжна ланка — блок живлення (трансформатор).
Спочатку 220V подається на трансформатор. З трансформатора вже йде знижена напруга — 12V або 24V — на світильники. Важливо правильно підібрати потужність трансформатора: беремо сумарну потужність усіх світильників, які будуть підключені до нього, і додаємо запас 20-30%.
Наприклад, якщо у вас 8 галогенних світильників по 20 Вт кожен — це 160 Вт загалом. Трансформатор варто брати на 200-220 Вт, не менше. Якщо взяти впритул — блок живлення буде працювати на межі і швидше вийде з ладу.
Трансформатори бувають електронні та тороїдальні (залізні). Електронні легші, компактніші, але менш надійні при постійному навантаженні. Тороїдальні важчі, гудуть трохи більше, зате служать довше і краще переносять перепади напруги.
Розміщувати трансформатор варто в доступному місці — за підвісною стелею, у ніші, в електрощиті, якщо дозволяє відстань. Головне, щоб був доступ для заміни у разі поломки, бо трансформатори — не вічні деталі.
Провід і перетин кабелю
Для 220V точкових світильників найчастіше використовують ВВГнг 3х1,5 (з заземленням) або 2х1,5 (без заземлення, якщо світильник не металевий і не потребує заземлення). Три жили потрібні, якщо у вас металеві світильники або є вимога підключити заземлення до корпусу.
Для низьковольтної частини (після трансформатора) можна брати кабель меншого перетину, оскільки струм там вищий при тій самій потужності — але напруга нижча, тому фактичне падіння напруги на довгих ділянках може бути відчутним. На практиці для коротких відрізків (до 3-5 метрів) підходить ПВС 2х0,75 або 2х1,0.

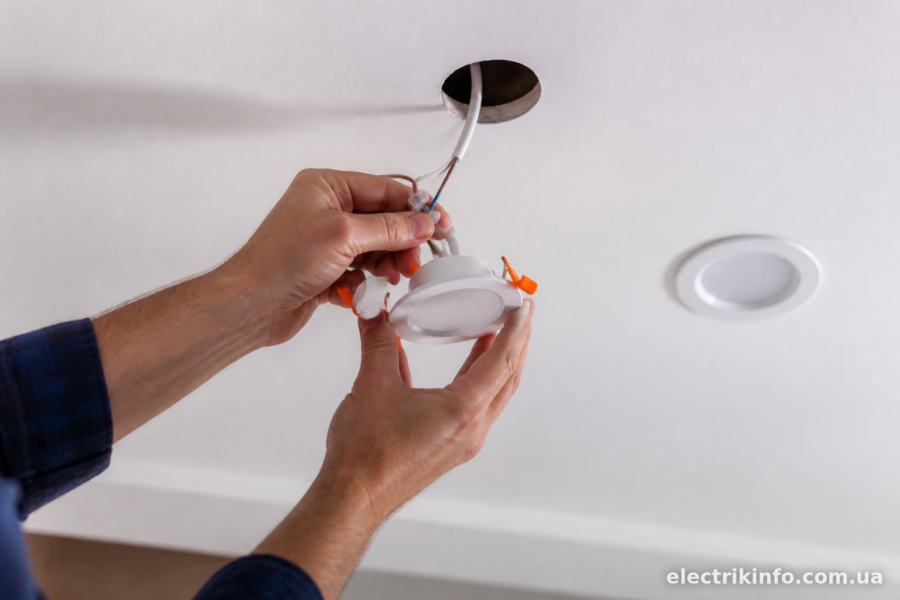

Порядок підключення покроково
- Знеструмити лінію в щитку — витягнути автомат або відключити його повністю, перевірити індикатором відсутність напруги.
- Прокласти кабель від автомата (через вимикач) до місця монтажу світильників — зазвичай ще на етапі чорнового монтажу, до зашивки стелі.
- Вирізати отвори під світильники у гіпсокартоні або натяжній плівці (для натяжних стель це роблять монтажники після встановлення полотна, використовуючи спеціальні кільця).
- Підключити провід до клем світильника — плюс до плюса (фаза), мінус до мінуса (нуль), якщо це LED з драйвером — дотримуватися полярності, вказаної на корпусі.
- Зафіксувати світильник у отворі за допомогою пружинних лапок або защіпок — більшість моделей мають саме таке кріплення.
- Повторити для всіх точок, з’єднати групи в розподільній коробці.
- Подати напругу, перевірити роботу кожного світильника.
Типові помилки при монтажі
Найчастіша проблема — це переплутана фаза і нуль на етапі розводки. Якщо світильники не мають діода чи драйвера з захистом від переплутування полярності, це може призвести до виходу з ладу відразу після подачі напруги.
Друга поширена помилка — економія на перерізі проводу для довгих ліній. Якщо у вас 15-20 метрів кабелю до дальніх точок, і взято тонкий провід — можливе падіння напруги, світло буде тьмянішим на дальніх лампах.
Ще момент — забувають про запас проводу в стелі. Якщо світильник вийде з ладу і треба буде його зняти для перевірки — коротка ділянка проводу ускладнить роботу. Краще залишати 10-15 см запасу з кожного боку.
І окремо варто сказати про перегрів. Точкові LED світильники практично не гріються, а от галогенні можуть добряче нагрітися за годину роботи. Якщо ставите такі в гіпсокартонну стелю — перевірте відстань до легкозаймистих матеріалів, вказану виробником.
Чи потрібне окреме УЗО для освітлення
Формально — не обов’язково, оскільки навантаження невелике і струм витоку малоймовірний. Але якщо у вас вологе приміщення (ванна, кухня біля мийки) — краще поставити УЗО на 10-16А з диференційним струмом 30мА саме на групу освітлення в цих зонах. Коштує недорого, а безпеки додає суттєво.
Для сухих кімнат (спальня, вітальня) окреме УЗО на освітлення — радше перестраховка, ніж необхідність, особливо якщо загальне вступне УЗО в щитку вже стоїть.
Монтаж точкових світильників — робота, яку цілком можна зробити самостійно, маючи базові навички електромонтажу. Головне — правильно розрахувати навантаження, не помилитися з перерізом кабелю і акуратно виконати з’єднання в розподільних коробках. Якщо все зроблено правильно, така система освітлення прослужить роками без жодних проблем.
