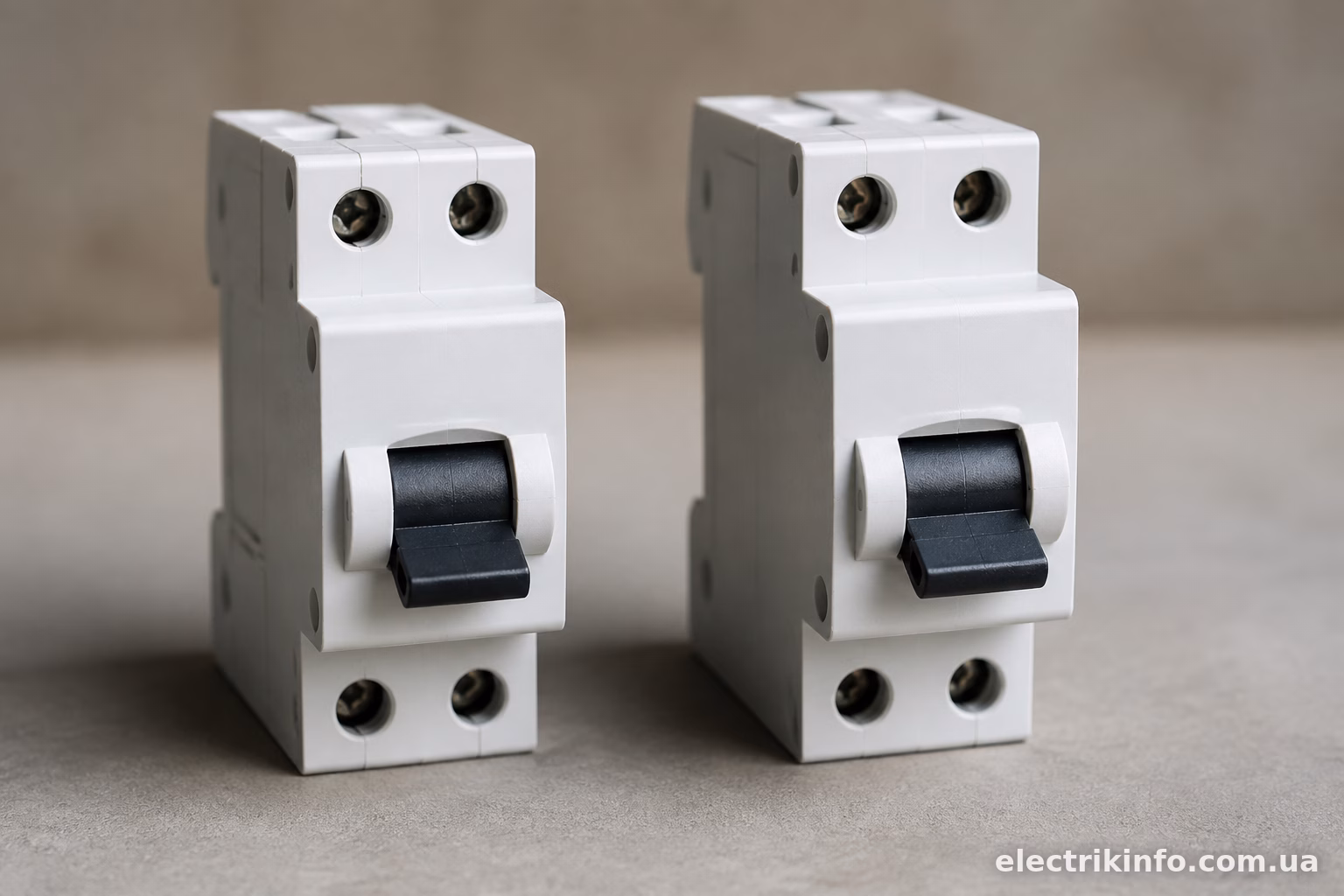

Різниця між цими двома автоматами — це насамперед різниця в номінальному струмі: 16А проти 25А. Літера C однакова в обох випадках, а от цифра — саме той параметр, який визначає, скільки навантаження автомат витримає без спрацювання і на якому кабелі його можна ставити. Здається просто, але на практиці саме тут найчастіше помиляються навіть ті, хто робить електромонтаж не вперше.
Що означає літера C
Літера в маркуванні автомата — це характеристика часострумового захисту, тобто те, наскільки швидко автомат зреагує на перевантаження чи коротке замикання. Для побутових мереж найчастіше використовують саме тип C — він розрахований на короткочасні пускові струми, які виникають при вмиканні холодильника, пральної машини, дриля чи будь-якого обладнання з електродвигуном.
У автоматів типу C автомат спрацьовує при перевищенні номінального струму в 5–10 разів. Тобто і C16, і C25 мають однакову логіку роботи — вони просто розраховані на різне базове навантаження.

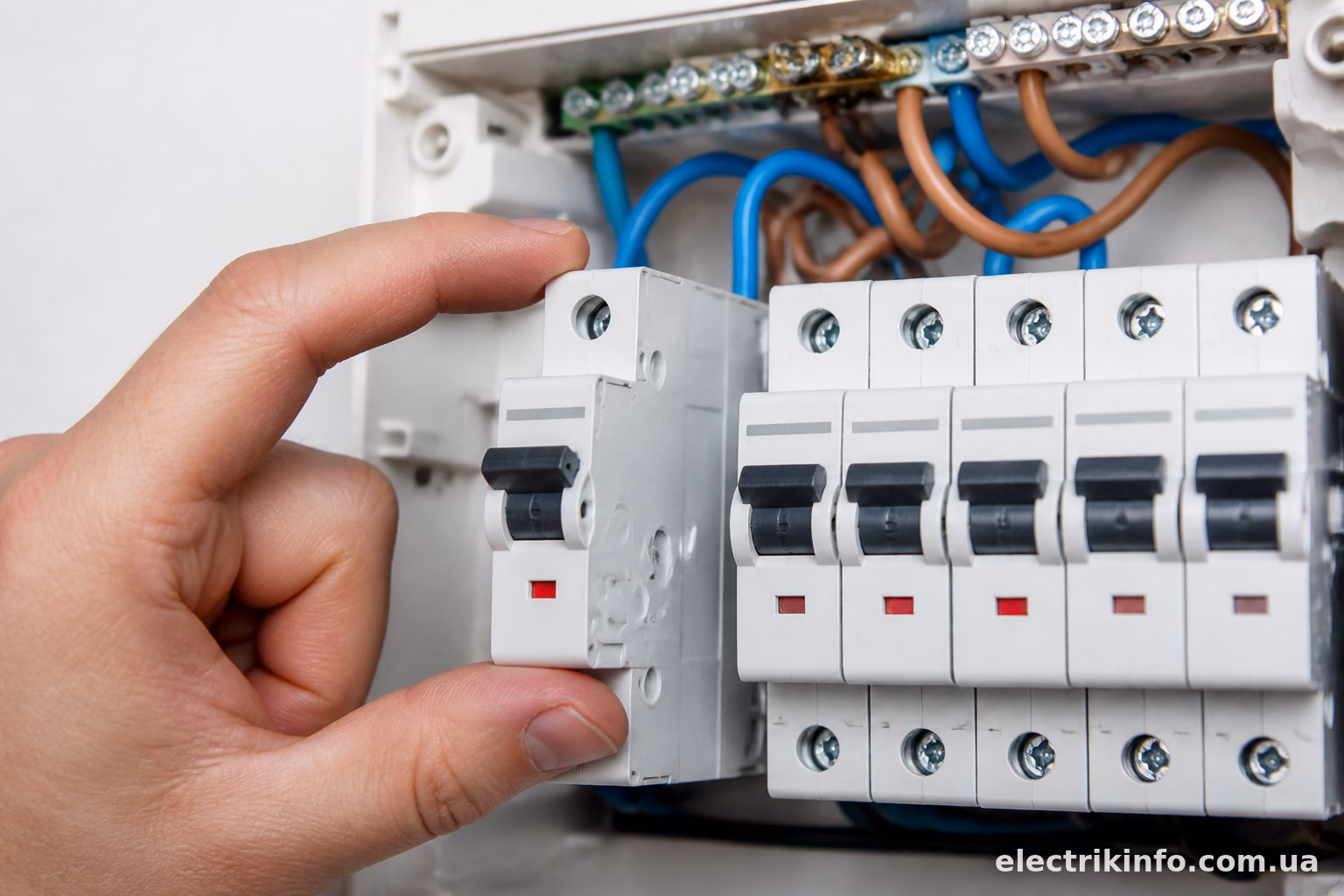

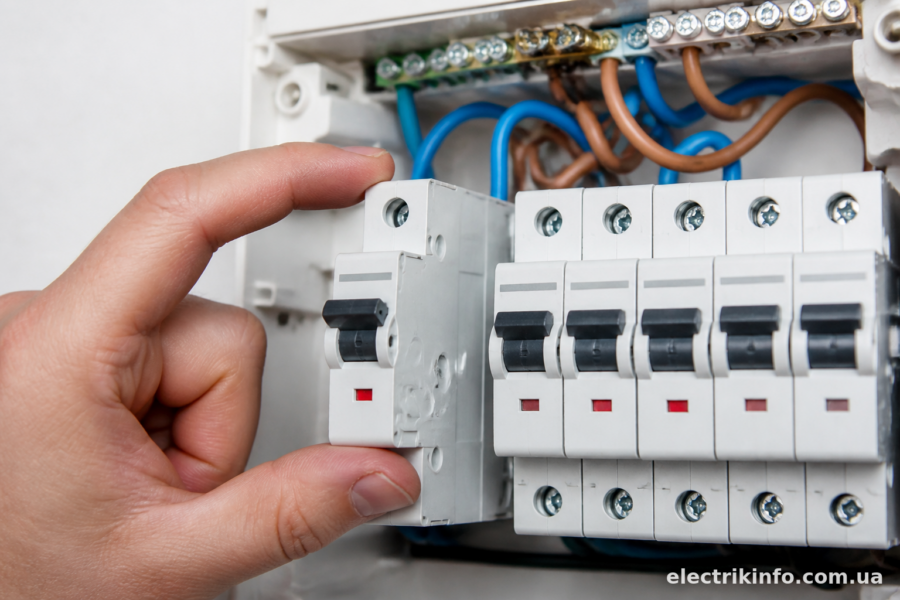

Головна відмінність — номінальний струм
C16 розрахований на постійний робочий струм до 16 ампер. Це приблизно 3,5 кВт потужності при напрузі 220В. Такий автомат зазвичай ставлять на освітлення, розетки в кімнатах, дрібну побутову техніку.
C25 витримує до 25 ампер, що дає близько 5,5 кВт. Цей номінал вже підходить під потужніші споживачі — електроплиту, бойлер, кондиціонер, зварювальний апарат в гаражі.
Різниця в 9А здається невеликою, але на практиці вона визначає, чи згорить проводка при перевантаженні, чи автомат встигне відключитися раніше.
Під який кабель ставити кожен автомат
Це той момент, де найчастіше трапляються помилки. Автомат підбирають не просто “з запасом”, а строго під переріз кабелю, який вже прокладений або планується прокласти.
Для C16 стандартно використовують мідний кабель перерізом 2,5 мм². Такий переріз витримує тривале навантаження до 25-27А без нагріву, тож автомат на 16А спрацює раніше, ніж кабель почне грітися — це і є правильна логіка захисту.
Для C25 потрібен вже кабель 4 мм². Якщо поставити автомат C25 на дротах 2,5 мм², то при навантаженні, скажімо, 20А автомат не відключиться (бо це менше 25А), а кабель вже буде працювати на межі або й перегріватися. Це класична помилка, яка іноді закінчується оплавленою ізоляцією або пожежею проводки в стіні.

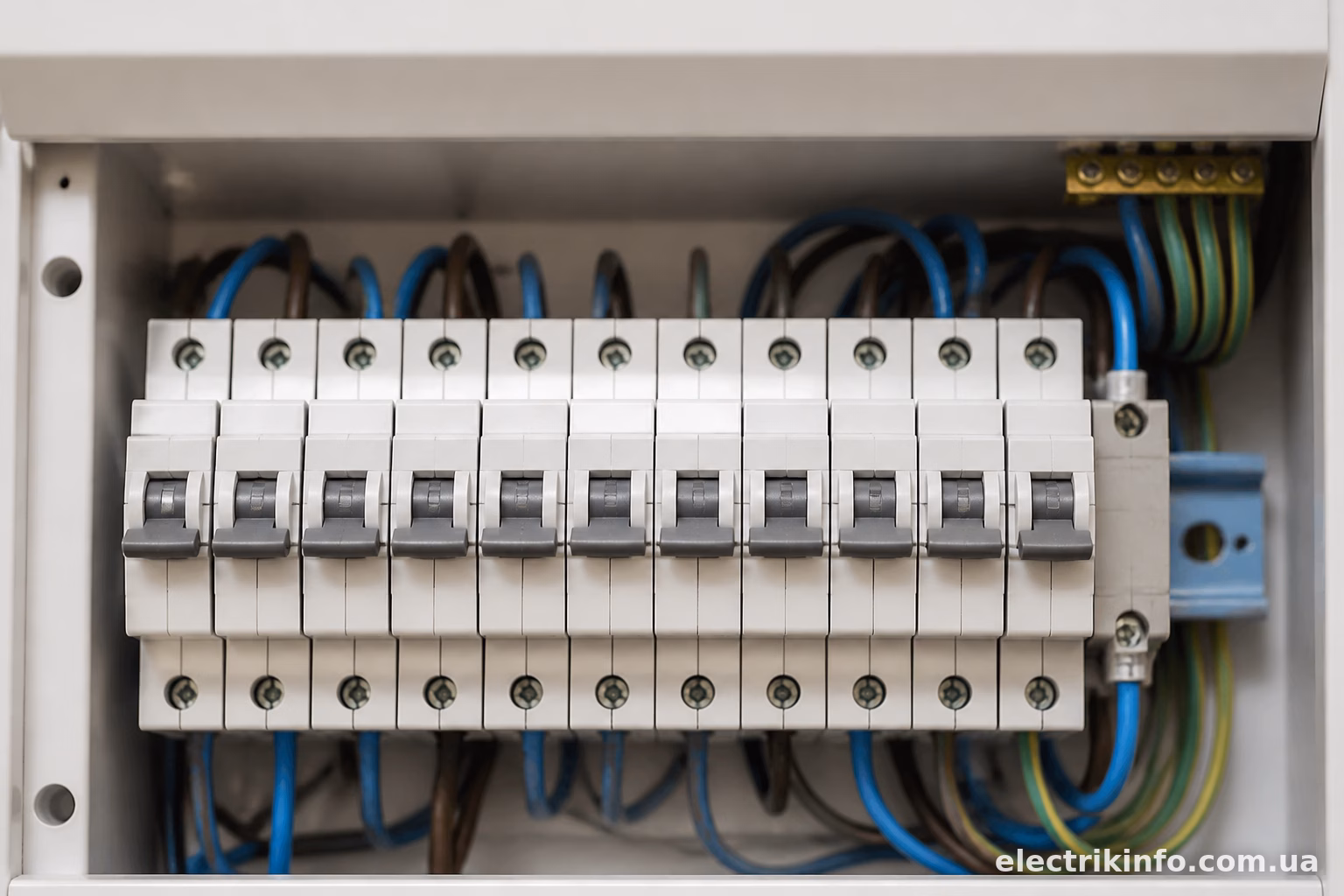

Де на практиці ставлять C16, а де C25
Розберемо на конкретних прикладах, з якими стикаються в звичайній квартирі чи будинку.
C16 зазвичай йде на:
- групу освітлення в квартирі чи будинку;
- звичайні розетки в спальні, вітальні, дитячій;
- підключення телевізора, комп’ютера, зарядних пристроїв;
- невеликі побутові прилади потужністю до 3 кВт.
C25 частіше ставлять на:
- окрему лінію для електроплити або духової шафи;
- бойлер потужністю 3-5 кВт;
- кондиціонер спліт-системи;
- потужний насос у свердловині чи скважині;
- зварювальний апарат в гаражі або майстерні.
Тобто логіка проста: чим потужніший споживач, тим вищий номінал автомата — але тільки за умови, що й кабель під нього закладений відповідний.
А що з водним нагрівачем на кухні?
Окремо варто сказати про бойлери — це та техніка, яка найчастіше “плаває” між C16 і C25. Бойлер на 1,5-2 кВт цілком нормально працює на C16 з кабелем 2,5 мм². А от проточний водонагрівач потужністю 5-7 кВт вже вимагає окремої лінії з автоматом на 25А або навіть 32А, залежно від точної потужності приладу — тут треба дивитися паспорт конкретної моделі.
Якщо не звірити потужність приладу з номіналом автомата, є ризик або постійних хибних спрацювань (автомат вибиває, хоча все ніби працює нормально), або навпаки — небезпечної ситуації, коли захист не спрацьовує вчасно.

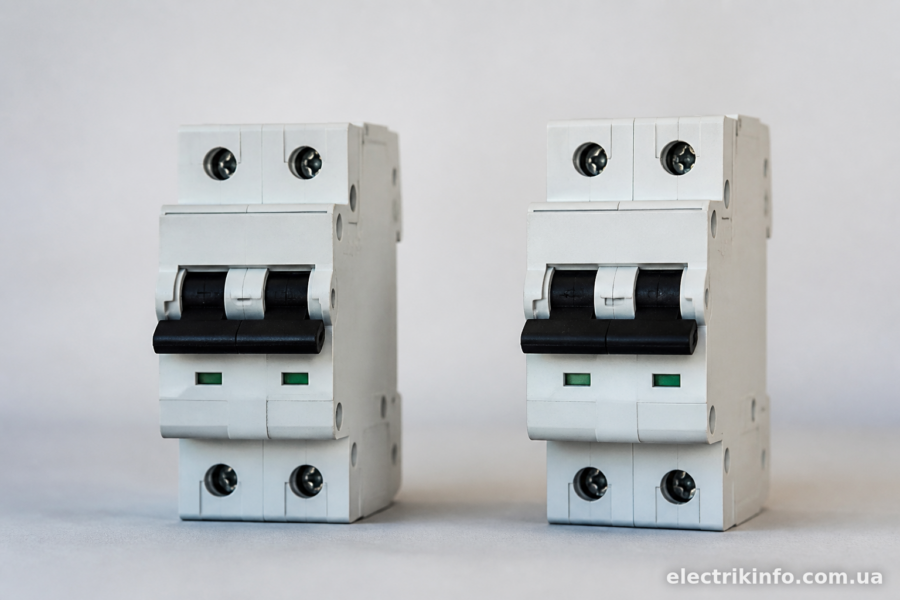

Чи можна поставити C25 замість C16 “про запас”
Ідея звучить логічно: мовляв, поставлю автомат потужніший — буде надійніше, менше вибиватиме. На практиці це небезпечна помилка.
Автомат — це захист кабелю, а не приладів. Якщо на лінії з дротом 2,5 мм² поставити C25, то при навантаженні 20-22А (а це реально, якщо в кімнаті одночасно працює обігрівач, чайник і зарядка ноутбука) автомат просто не відреагує. А кабель у цей час вже нагрівається понад норму. З часом ізоляція деградує, і в найгіршому випадку це закінчується коротким замиканням просто в стіні, де кабель прихований і його важко швидко оглянути.
Тому правило тут просте і без винятків: спочатку визначаємо переріз кабелю, і вже під нього підбираємо номінал автомата, а не навпаки.
Як швидко визначити, який автомат потрібен
Якщо немає можливості порахувати точне навантаження, є простий орієнтир:
- кабель 1,5 мм² — автомат не більше 10А;
- кабель 2,5 мм² — автомат 16А;
- кабель 4 мм² — автомат 25А;
- кабель 6 мм² — автомат 32А.
Це загальноприйняті значення для мідного кабелю в побутових умовах при звичайній прокладці (не в стяжці підлоги під теплою підлогою, де діють інші коефіцієнти зниження).
Якщо кабель вже закладений і ви не пам’ятаєте його переріз — краще перевірити маркування на самому дроті або зняти невеликий шматок ізоляції і виміряти діаметр жили штангенциркулем. Помилятися тут не варто.
Підсумок
C16 і C25 відрізняються не просто цифрою в маркуванні — це два автомати під зовсім різне навантаження і різний переріз кабелю. C16 — стандартний вибір для освітлення і звичайних розеток, C25 — для потужної техніки типу плити, бойлера чи кондиціонера. Головне правило при виборі: номінал автомата підбирається під переріз кабелю, а не під бажану потужність приладу “з запасом”. Якщо цю логіку порушити, автомат перестає виконувати свою основну функцію — захищати проводку від перегріву і займання.
