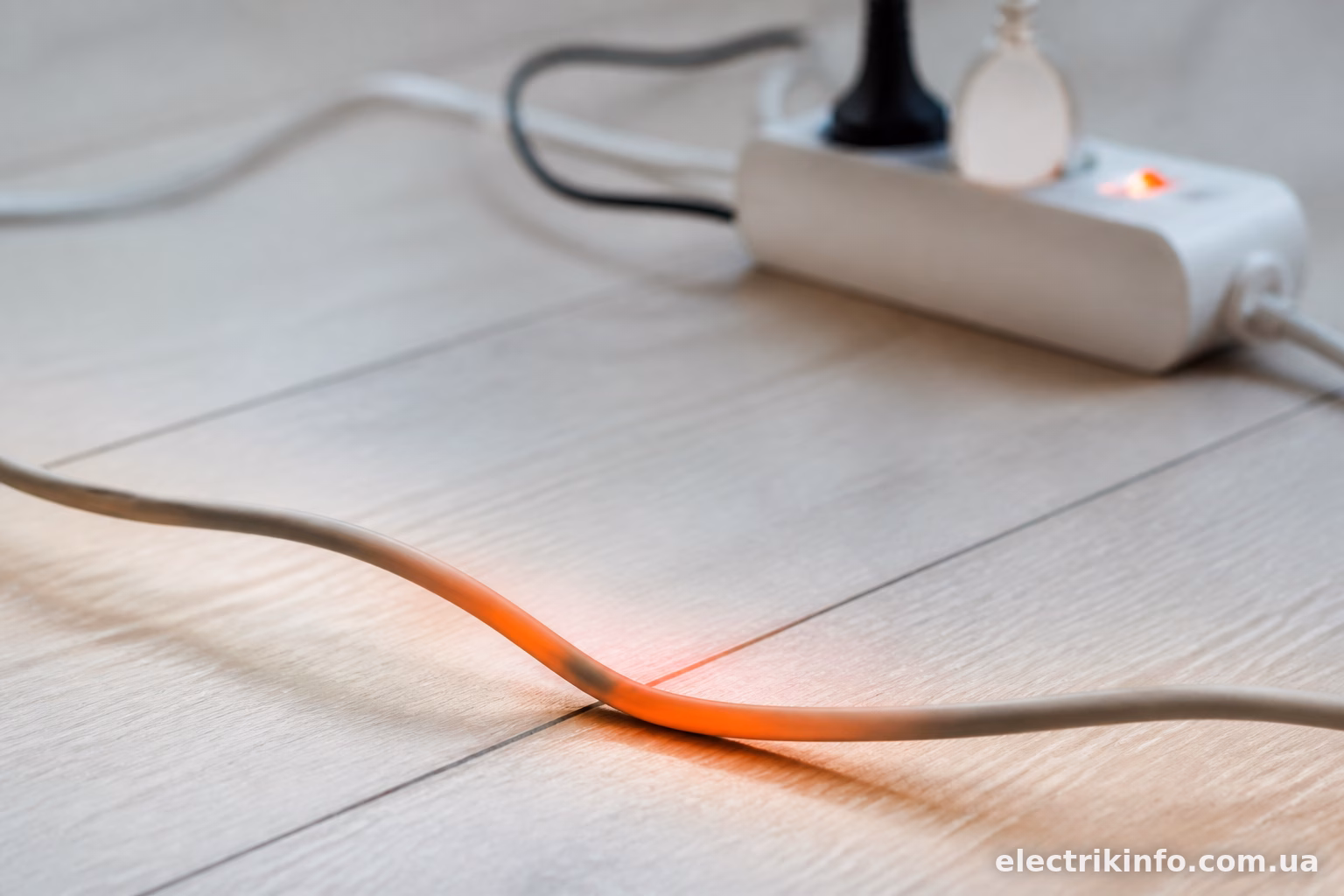

Чому гріється кабель під навантаженням

Кабель нагрівається завжди, коли по ньому тече струм — це нормальна фізика, а не поломка сама по собі. Питання в тому, наскільки сильно він гріється і чи це в межах норми. Якщо ізоляція ледь тепла — все гаразд. Якщо кабель гарячий настільки, що до нього неприємно торкнутися, або ви відчуваєте запах паленої пластмаси — це вже привід шукати причину, а не чекати, поки саме “розсмокчеться”.

Розберемо, звідки береться це тепло і коли воно з нормального перетворюється на небезпечне.

Фізика процесу: чому мідь взагалі гріється

Будь-який провідник має опір. Навіть мідь, яка провідник хороший, чинить електричному струму певний спротив — і на цьому опорі виділяється тепло. Формула проста: чим більший струм і чим менший переріз жили, тим сильніше нагрівання. Тому кабель на 1,5 мм² під навантаженням 16А буде гарячим, а той самий струм по кабелю 4 мм² пройде майже непомітно.

Виробники не просто так вказують максимально допустимий струм для кожного перерізу. Це не рекомендація “про всяк випадок” — це реальна фізична межа, після якої ізоляція починає деградувати від температури.

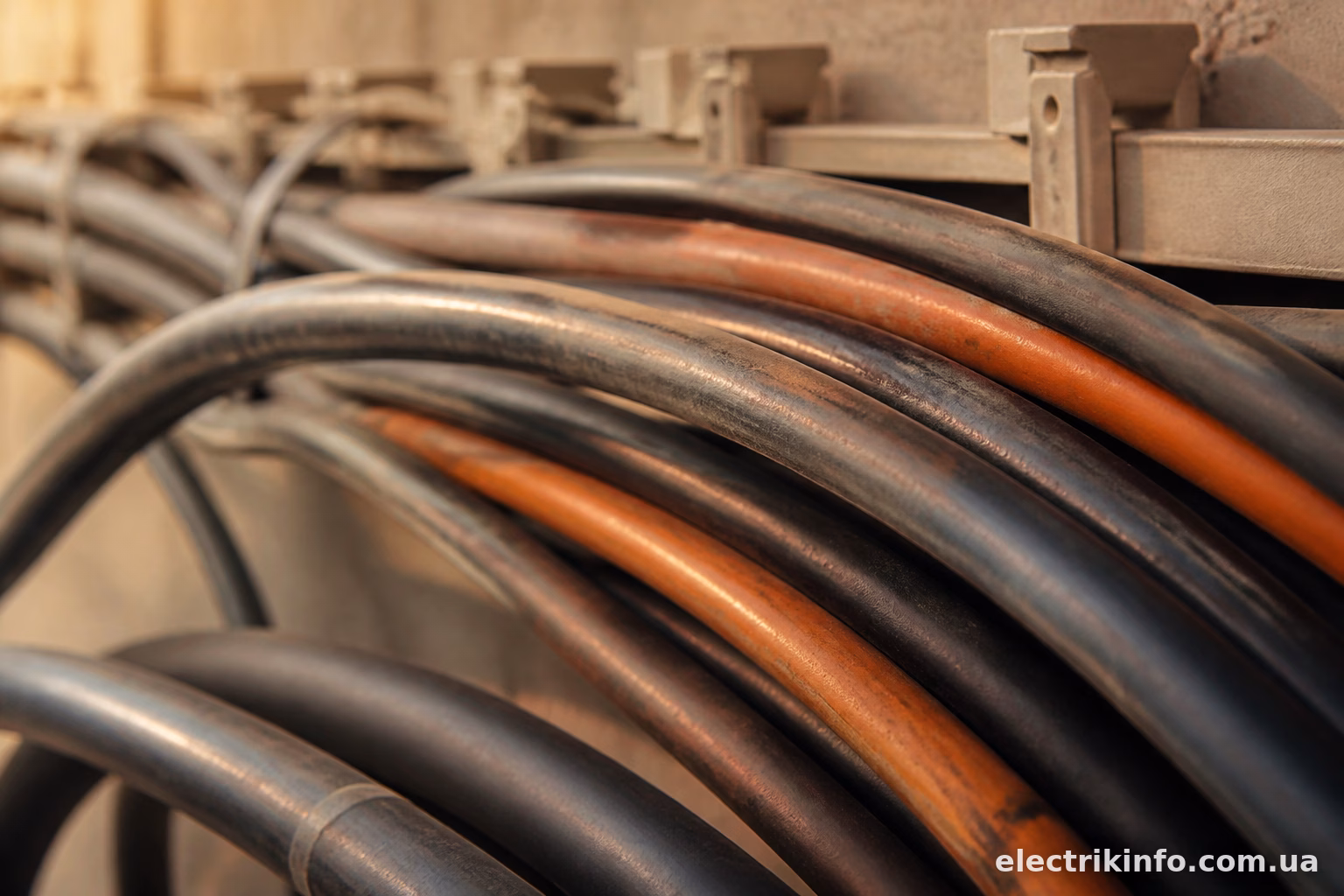

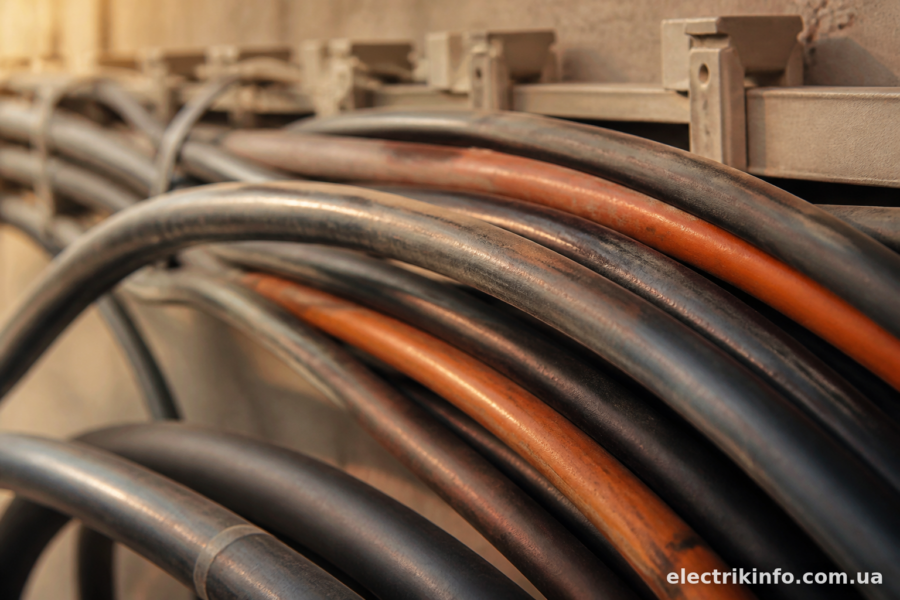

Основна причина — невідповідність перерізу навантаженню

Найчастіше кабель гріється тому, що він просто занадто тонкий для того струму, який по ньому йде. Класична ситуація: у квартирі під кухню закладали 2,5 мм², коли там була одна розетка під чайник. Через кілька років туди ж підключили індукційну плиту, посудомийку і духову шафу через трійники та подовжувачі. Сумарний струм виріс у рази, а провід залишився той самий.

Орієнтовні допустимі струми для мідного кабелю з ПВХ ізоляцією, прокладеного відкрито:

1,5 мм² — до 19А (приблизно 4 кВт)
2,5 мм² — до 27А (близько 5,9 кВт)
4 мм² — до 38А
6 мм² — до 46А

Цифри орієнтовні, бо реальна допустима токова навантага залежить ще від способу прокладки — у трубі, в стіні, пучком з іншими кабелями. У закритому монтажі, наприклад у гофрі всередині утепленої стіни, тепло відводиться гірше, і той самий кабель гріється сильніше, ніж якби він лежав відкрито на повітрі.

Слабкий контакт у з’єднаннях

Друга за поширеністю причина — не сам кабель, а місце з’єднання. Клема, скрутка, розетка, автомат — будь-яке слабке з’єднання створює локальну точку підвищеного опору. І саме там, а не по всій довжині кабелю, температура підскакує найсильніше.

Типова картина: розетка з часом розхлябалась, контактні пластини вже не так щільно притискають вилку, з’явився мікрозазор. Через цей зазор струм проходить із втратами — і саме тому розетки під потужним навантаженням (бойлер, обігрівач, праска) з часом плавляться зсередини, хоча кабель до них цілком нормальний.

Аналогічно з клемними колодками в розподільчих коробках. Алюмінієвий провід під клемою з часом окислюється, контакт слабшає, опір росте — і коробка починає гріти саме в тому місці, а не по всій довжині лінії.

Де найчастіше слабне контакт

у клемах автоматичних вимикачів, якщо їх погано затягнули при монтажі
у скрутках без клем, особливо мідь з алюмінієм
у розетках і вимикачах старого типу з ослабленими пружинами
у місцях з’єднання кабелю з клемами побутових приладів — бойлерів, плит, кондиціонерів

Раз на кілька років варто перевіряти затяжку клем у щитку викруткою — контакти з часом слабшають навіть без жодних поломок, просто від температурних циклів нагрівання-охолодження.

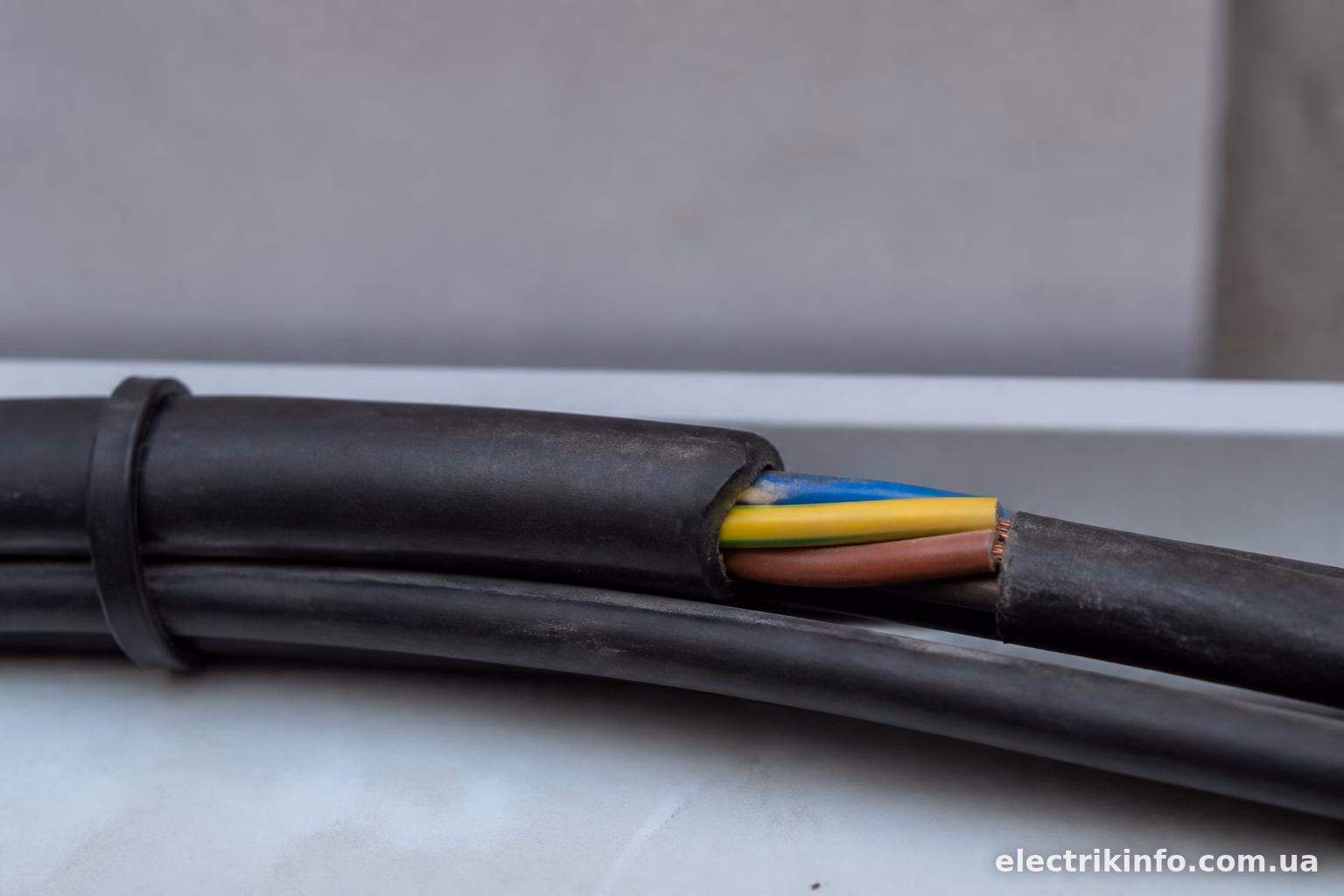

Кабель намотаний на котушку

Це окрема і дуже поширена історія з подовжувачами. Якщо ви підключаєте потужний інструмент — бетономішалку, зварювальний апарат, електрокосу — через подовжувач, намотаний на барабан, і не розмотуєте його повністю, кабель може перегрітися навіть при цілком допустимому струмі.

Причина проста: намотаний в котушку провід не встигає віддавати тепло в повітря. Кожен виток гріє сусідній, тепло накопичується всередині мотка, і ізоляція може почати плавитися зсередини, хоча зовні котушка виглядає нормально. Виробники подовжувачів на барабанах прямо пишуть у характеристиках дві цифри допустимого струму — для розмотаного і для намотаного стану, і різниця там буває в 2-3 рази.

Тому правило просте: будь-яке серйозне навантаження — тільки на повністю розмотаному кабелі.

Старий або пошкоджений кабель

З часом ізоляція старіє, а мідь окислюється. Особливо це стосується проводки, прокладеної ще в радянські часи алюмінієвим проводом. Алюміній сам по собі має більший питомий опір, ніж мідь, до того ж він схильний до “повзучості” — з часом контакт у клемах слабшає навіть без жодного втручання, просто тому що метал деформується під тиском.

Також гріється кабель з пошкодженою ізоляцією, коли жили частково окислилися через вологу, або коли в кабелі є заводський дефект — нерівномірний переріз жили, погана якість міді (та сама “не мідь, а невідомо що” з дешевих китайських кабелів без нормальної маркування).

Неправильний тип кабелю для задачі

Буває, що переріз начебто відповідає навантаженню, а гріється все одно. Часто причина — використали не той кабель. Наприклад, ПВС або шнур для побутової техніки замість силового кабелю ВВГ там, де потрібне тривале потужне навантаження. У гнучких проводах жила складається з тонких скручених дротинок, і при однаковому номінальному перерізі реальна провідність і теплостійкість можуть відрізнятись від жорсткого одножильного кабелю.

Так само проблема виникає, коли для лінії з потужним споживачем (варильна поверхня, духова шафа, зварювальний апарат) беруть кабель, розрахований на побутове освітлення чи слабкострумові прилади.

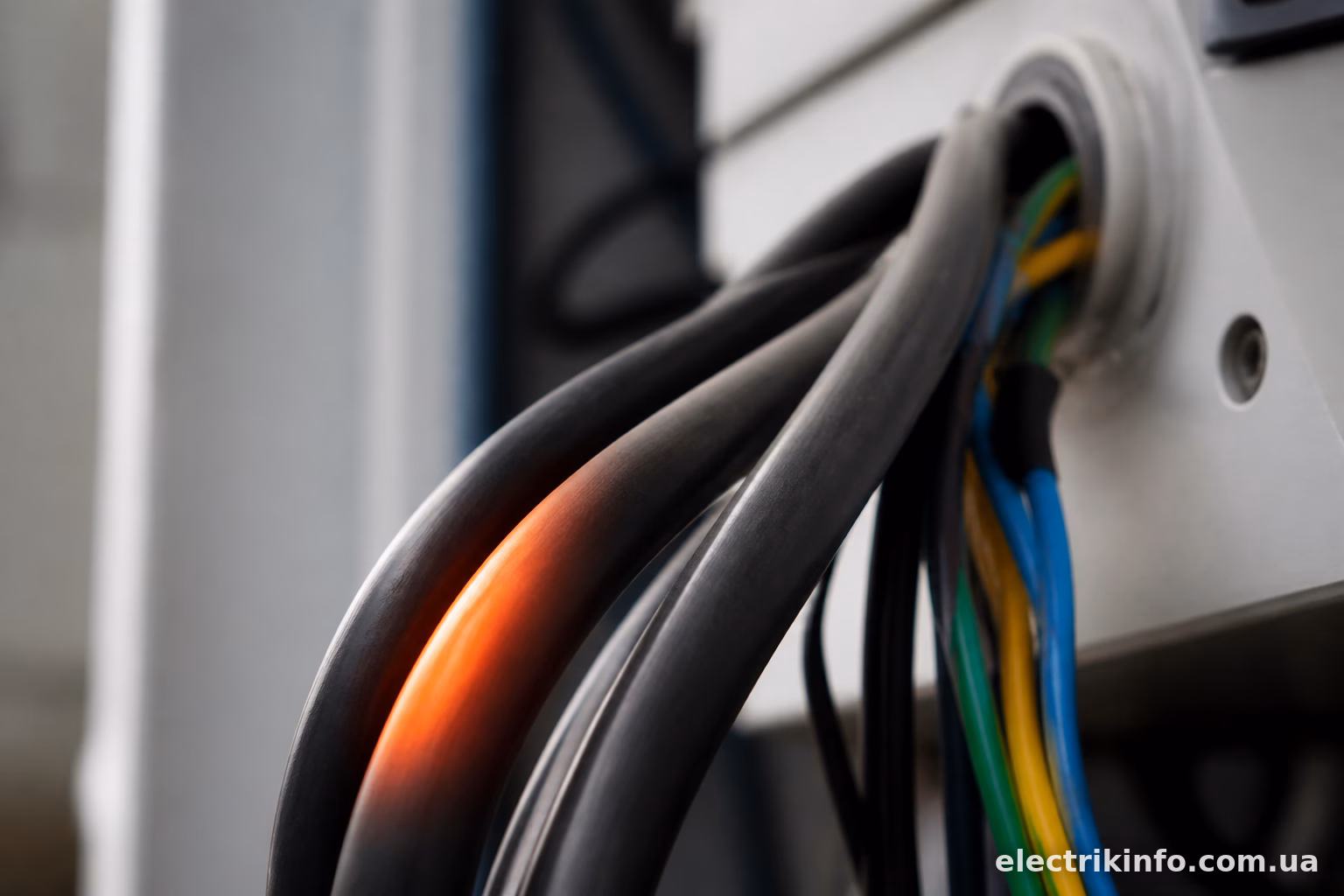

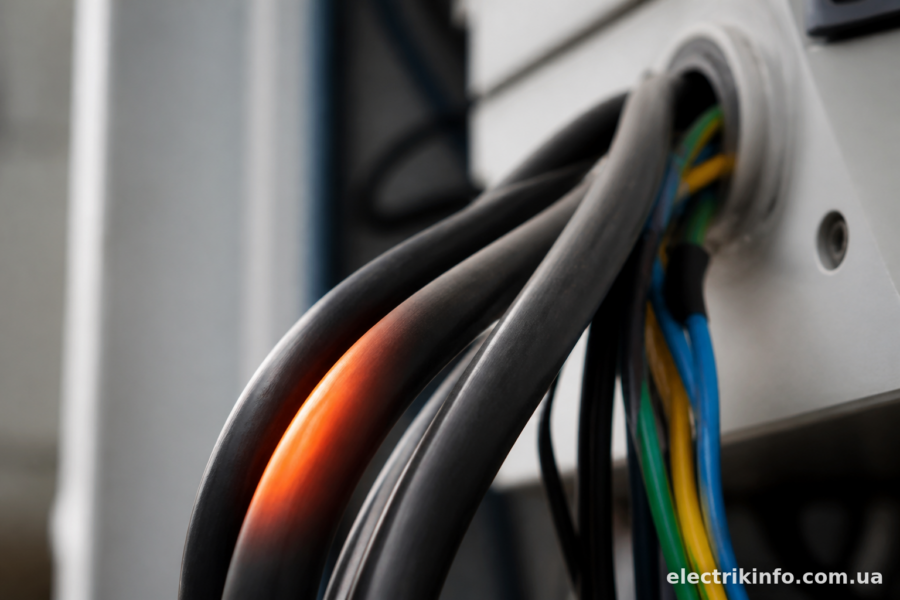

Перевантаження мережі загалом

Іноді гріється не один кабель, а вся лінія цілком — просто тому що до неї підключили забагато приладів одночасно. Класика для старих будинків: одна група розеток на всю кімнату, куди в холодну пору року вмикають обігрівач, а влітку — кондиціонер, і все це паралельно з телевізором, зарядками і чим завгодно ще.

Автомат в такому випадку рано чи пізно вибиває, і це добре — значить, захист працює. Гірше, коли автомат підібраний неправильно, з завищеним номіналом, і замість спрацювання лінія просто перегрівається без відключення.

Як перевірити, що саме гріється

Найпростіший спосіб — рукою, обережно, торкнутися кабелю в різних точках через 15-20 хвилин під навантаженням. Якщо гарячий рівномірно по всій довжині — швидше за все справа в перерізі. Якщо гаряча тільки одна точка — розетка, клема, місце з’єднання — шукайте проблему саме там.

Для точнішої діагностики використовують тепловізор або пірометр — прилад для безконтактного заміру температури. У щитку так зручно перевіряти автомати і клеми — гаряча точка одразу видно на дисплеї. Ще один варіант — просто мультиметром заміряти падіння напруги на підозрілій ділянці під навантаженням: якщо падіння суттєве, там є зайвий опір.

Що робити, якщо кабель гріється

Перше — знеструмити лінію і не запускати ситуацію, сподіваючись, що само минеться. Далі, залежно від причини:

якщо переріз занизький — прокласти новий кабель відповідного перерізу під реальне навантаження, з запасом
якщо слабкий контакт — протягнути клеми, замінити розетку або клемну колодку, за потреби перейти на клеми типу WAGO з пружинним контактом, які менш чутливі до послаблення з часом
якщо кабель старий і алюмінієвий — розглянути повну заміну на мідний, хоча б на найбільш навантажених ділянках
якщо проблема в подовжувачі на котушці — просто повністю розмотувати кабель перед серйозним навантаженням

Скрутки без пайки і без клем краще взагалі виключити з ужитку в лінях з серйозним навантаженням — це найслабша ланка з усіх можливих.

Кабель, який гріється — це майже завжди сигнал, а не випадковість. Причина завжди є, і найчастіше вона зводиться до трьох речей: тонкий переріз, поганий контакт або неправильна експлуатація на кшталт намотаного подовжувача. Знайти джерело нагрівання не складно — досить перевірити кабель у декількох точках під реальним навантаженням. А ось ігнорувати грітий кабель точно не варто: ізоляція, яка постійно працює на межі, з часом стає крихкою, тріскає, і саме звідти найчастіше починаються короткі замикання та пожежі проводки.
