Свердлите стіну під полицю чи кронштейн для телевізора — і раптом іскра, тріск автомата, а в найгіршому випадку удар струмом. Знайома ситуація для тих, хто хоч раз перебудовував квартиру без схеми проводки. Проблема в тому, що кабель у стіні не завжди йде там, де логічно очікувати. Іноді електрик тягнув лінію по діагоналі, бо так було зручніше, а не тому, що так правильно.
Розберемо реальні способи виявити проводку до того, як вона себе виявить сама — іскрою з дриля.
Чому це взагалі проблема
У старих будинках схем проводки часто просто немає. Або вона є, але не відповідає дійсності — під час ремонту хтось переніс розетку, додав вимикач, а документацію не оновив. У новобудовах ситуація трохи краща: забудовники іноді додають план розводки до техпаспорту квартири. Але й тут не варто розслаблятися — субпідрядники теж люди, і відхилення від проекту на 10-15 см трапляються регулярно.
Стандарт, за яким мали б прокладати кабель — строго вертикально або горизонтально від розеток і вимикачів, з відступом 15-20 см від стелі та кутів. На практиці ж норму дотримуються далеко не завжди, особливо в будинках 60-80-х років.
Логіка розташування проводки
Перш ніж хапатися за детектор, варто просто подумати головою. Проводка майже завжди йде найкоротшим і найзручнішим для монтажу шляхом.
Кілька закономірностей, які працюють у більшості випадків:
- від розетки чи вимикача кабель зазвичай піднімається або опускається строго вертикально до розподільної коробки;
- горизонтальні ділянки найчастіше розташовані на відстані 15-30 см від стелі, рідше — на рівні 20-30 см від підлоги;
- у санвузлах і кухнях кабель часто йде вздовж стін над рівнем майбутньої плитки чи меблів;
- лінії до люстри чи стельового світильника йдуть від найближчого вимикача вертикально вгору, потім горизонтально по стелі або під стелею.
Це не гарантія, а лише орієнтир. У квартирах після хаотичного ремонту 90-х ці правила можуть не працювати взагалі.

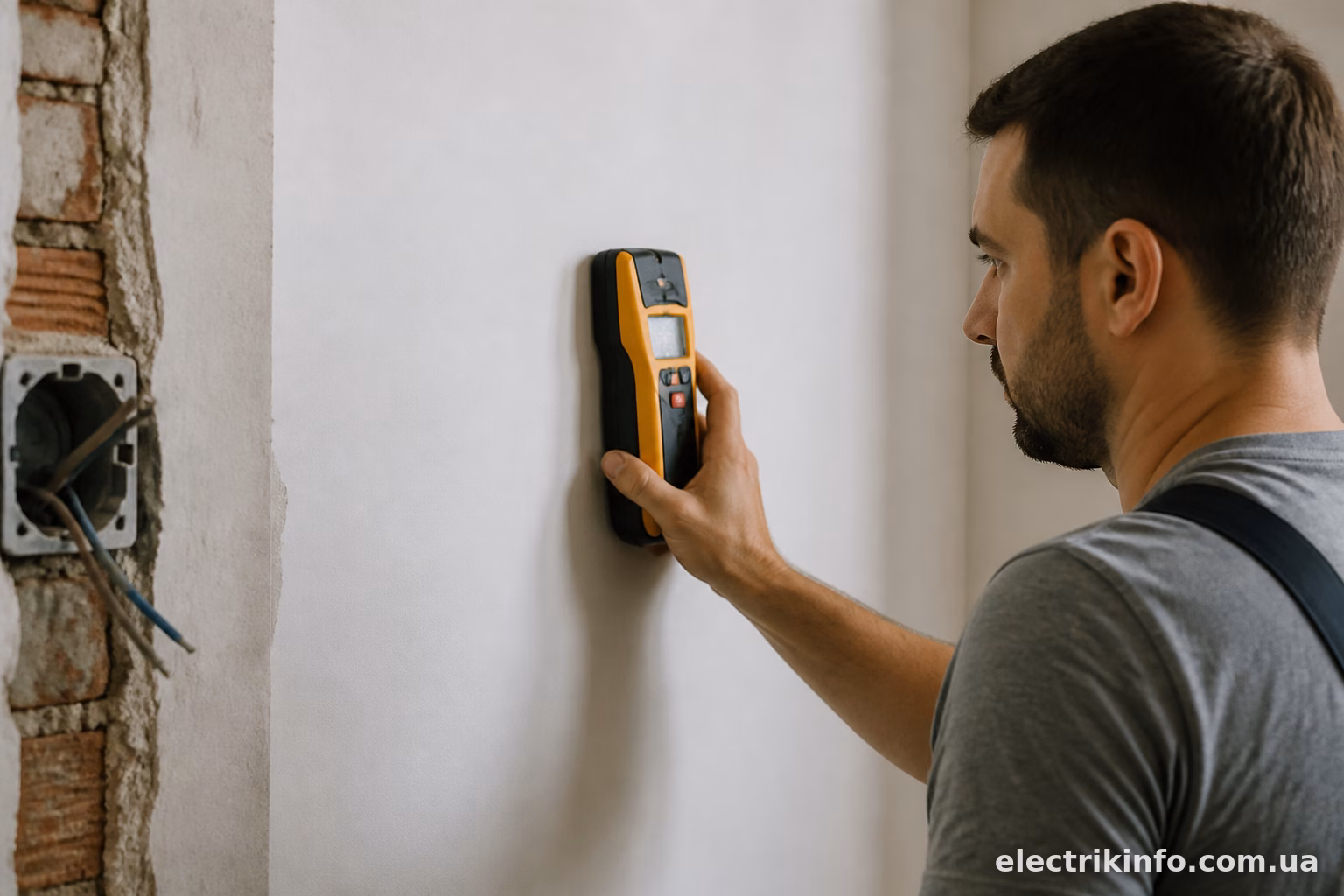

Детектор прихованої проводки — основний інструмент
Найпростіший і найдоступніший спосіб — купити детектор проводки. Коштує він недорого, від 200 до 800 грн за побутові моделі типу Bosch Truvo, Zircon MultiScanner чи навіть безіменні китайські аналоги з AliExpress.
Принцип роботи простий: прилад реагує на електромагнітне поле, яке створює кабель під напругою, або на зміну діелектричної проникності матеріалу (для металошукачів і мультисканерів). Проводите приладом уздовж стіни повільно, з рівномірним натиском — і при наближенні до кабелю пристрій подає звуковий або світловий сигнал.
Важливий нюанс: дешеві детектори реагують тільки на кабель під напругою. Якщо лінія знеструмлена (вимкнено автомат у щитку), прилад її не побачить. Тому перед пошуком варто переконатися, що напруга в мережі є — інакше результат буде хибний.
Дорожчі мультисканери (від 2000 грн) вміють знаходити не тільки проводку, а й металеві предмети, дерев’яні бруски за гіпсокартоном, навіть пластикові труби. Це зручно, якщо потрібно не просто уникнути кабелю, а зрозуміти повну картину того, що приховано в стіні.

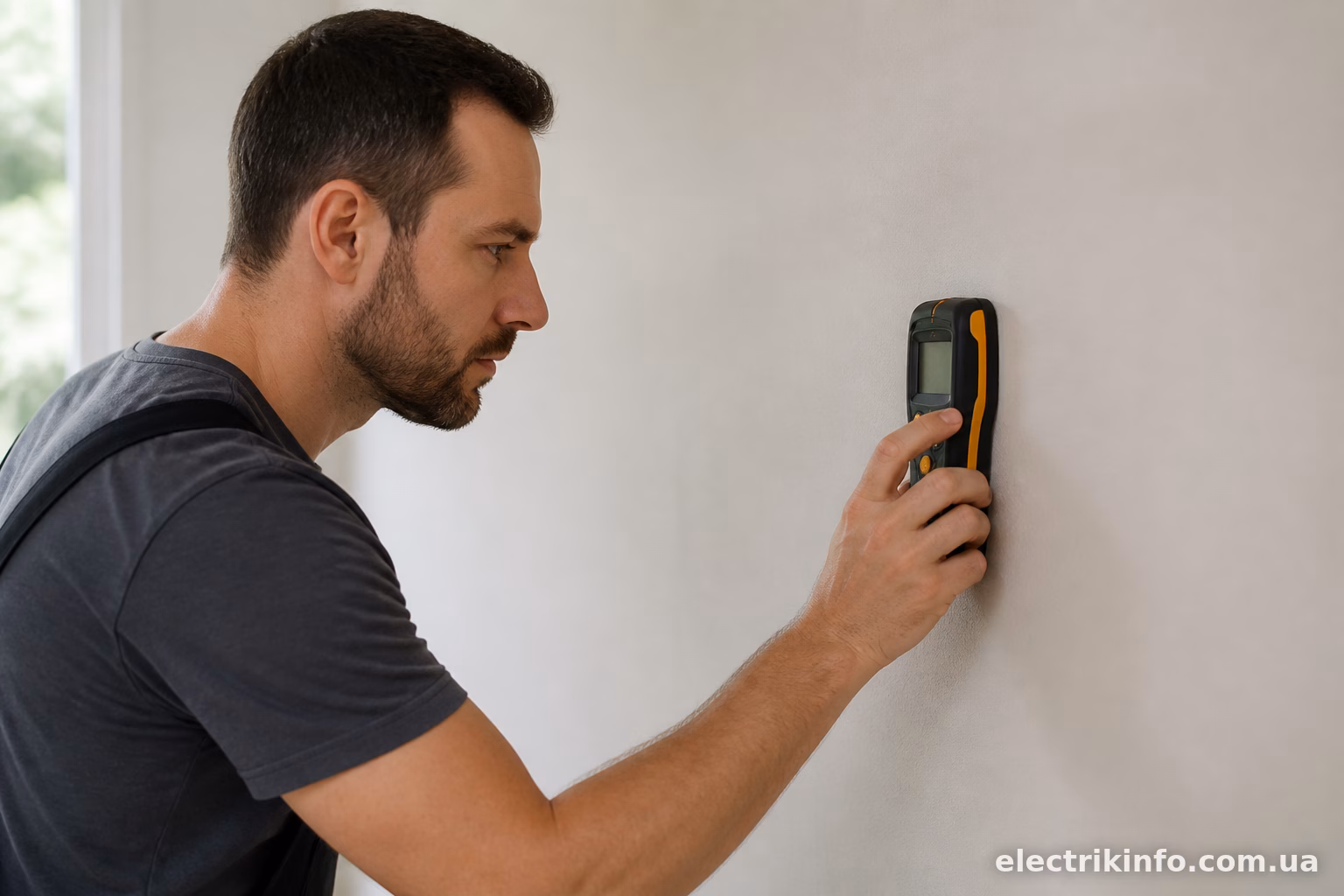

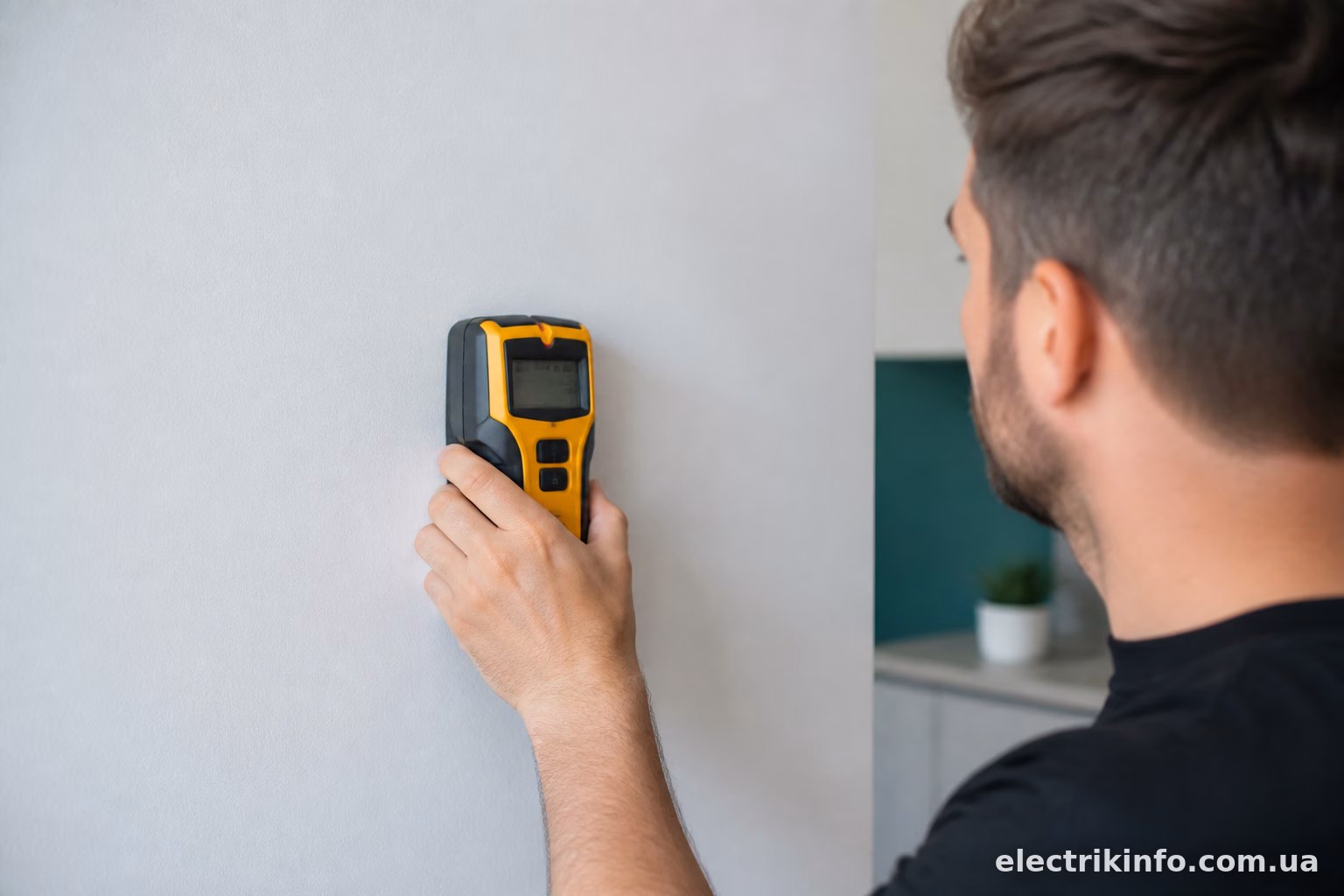

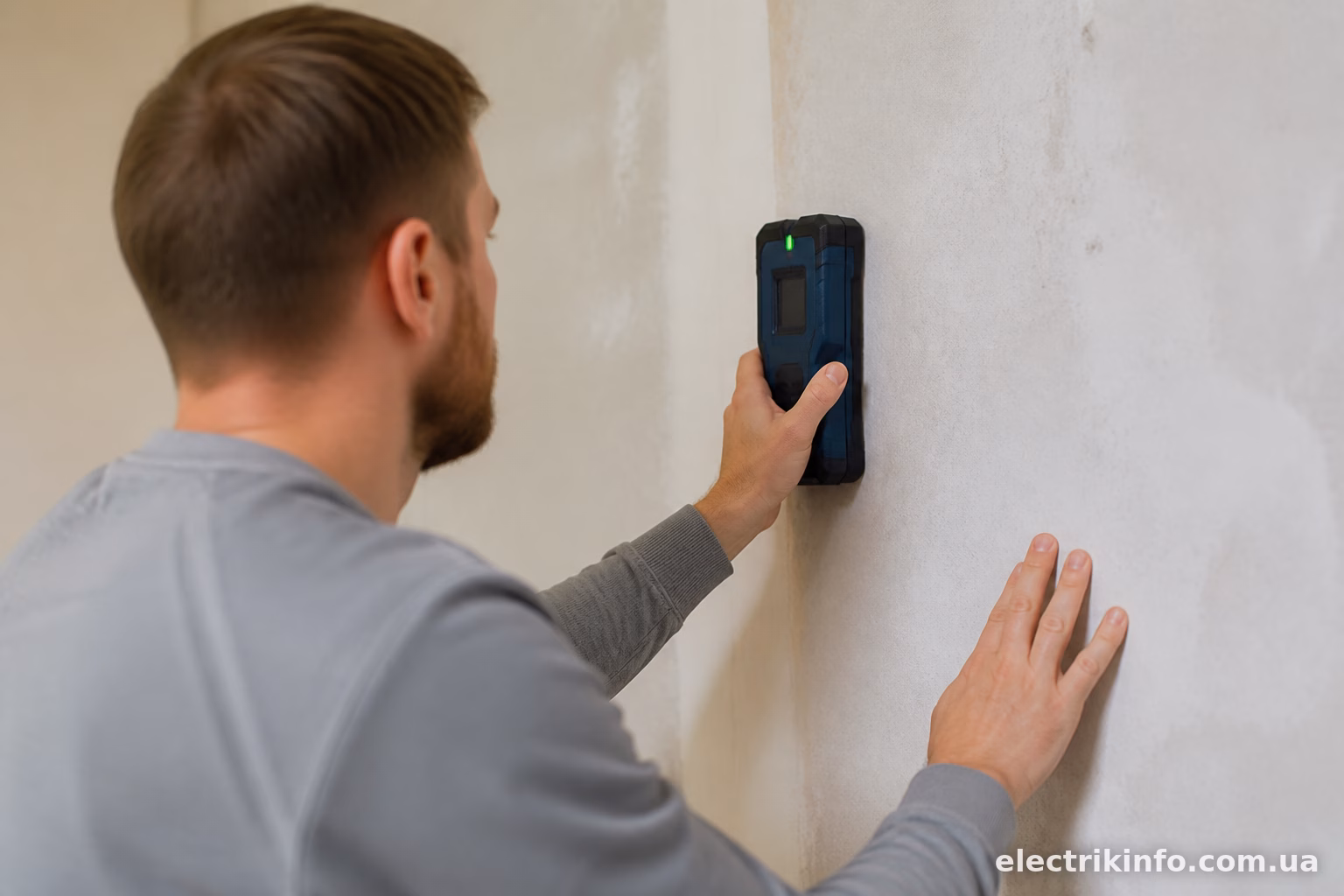

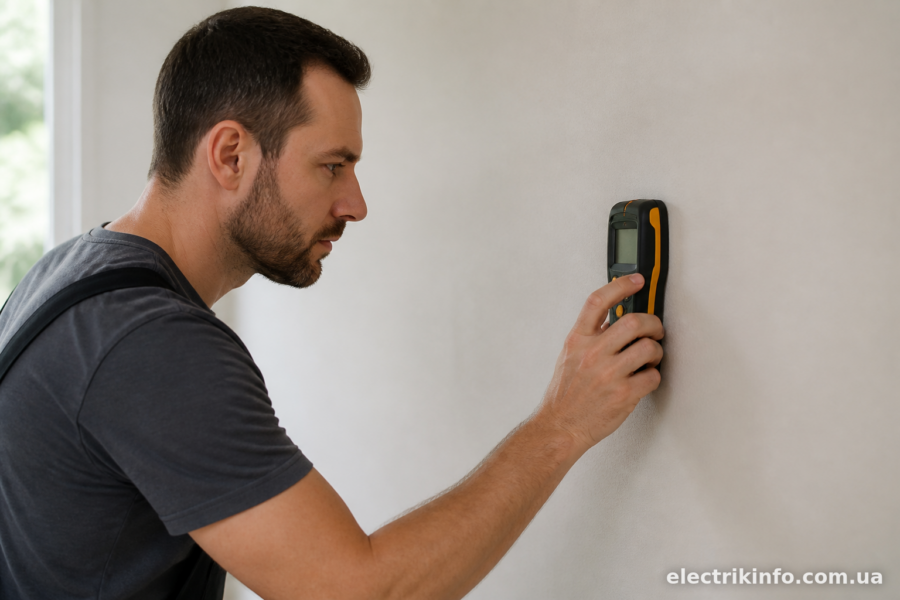

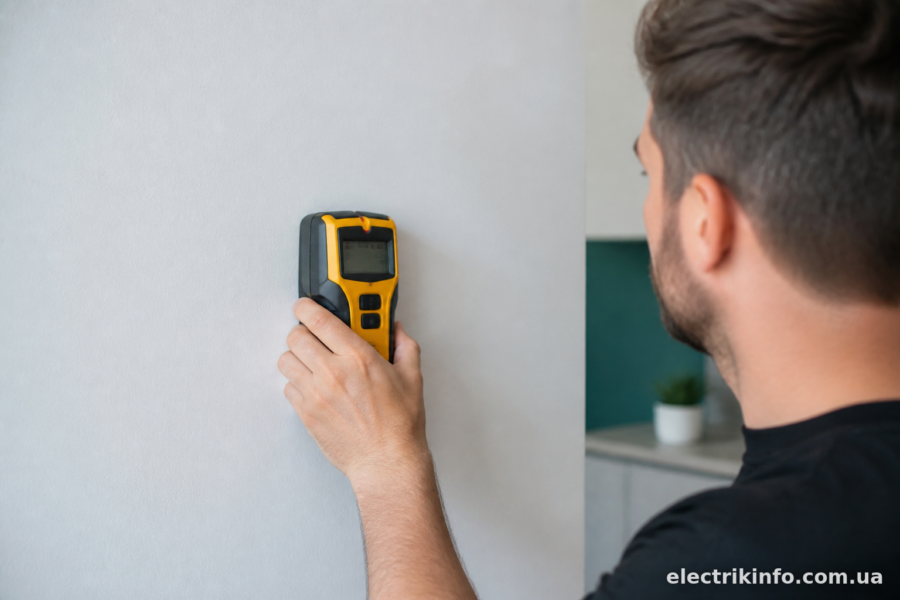

Як користуватись детектором правильно
Спочатку прилад треба відкалібрувати — притиснути до чистої ділянки стіни без проводки і натиснути кнопку калібрування. Більшість моделей роблять це автоматично при включенні.
Далі водите приладом повільно, тримаючи його щільно до поверхні. Різкі рухи або відрив від стіни збивають калібрування, і прилад почне видавати хибні спрацювання. Пройшовши стіну в одному напрямку, варто повторити рух перпендикулярно — це дасть повнішу картину, особливо якщо кабель йде під кутом.
Мультиметр і індикаторна викрутка
Якщо детектора під рукою немає, а знайти хоча б приблизне розташування кабелю треба зараз — можна скористатись найпростішою індикаторною викруткою з неоновою лампочкою або LED-індикатором.
Метод не найточніший, але робочий: прикладаєте жало викрутки до стіни (через шпалери чи тонкий шар штукатурки сигнал часто проходить) і повільно рухаєтесь уздовж передбачуваної лінії кабелю. При наближенні до проводу під напругою індикатор або лампочка засвітиться слабше, ніж при прямому контакті з фазним проводом, але помітно.
Цей спосіб працює тільки на неглибокій проводці — до 3-4 см від поверхні стіни, і тільки якщо кабель під напругою. На товстій штукатурці або в бетонних стінах з великим захисним шаром сигнал буде занадто слабким.
Тепловізор — спосіб для тих, у кого він є
Звучить дивно, але тепловізор теж здатний показати трасу прихованої проводки. Принцип простий: кабель під навантаженням трохи нагрівається, і ця різниця температур — хай навіть на десяті частки градуса — видно на тепловізійному знімку.
Метод працює найкраще, якщо через лінію протікає значний струм — наприклад, увімкнути потужний обігрівач чи чайник на розетку, лінія до якої шукається, і почекати хвилин 10-15. Різниця температур стане помітнішою.
Мінус очевидний — тепловізор коштує від кількох тисяч гривень і для одноразового пошуку проводки купувати його недоцільно. Але якщо прилад вже є для інших цілей — чому б не використати.
Схема будинку та типова проектна документація
Для багатоквартирних будинків серій, побудованих за типовими проектами (наприклад, “хрущовки” чи “чешки”), існують загальнодоступні схеми електропроводки. Знайти їх можна на форумах електриків або спеціалізованих сайтах з проектною документацією радянських часів.
Це не дасть 100% точності саме для вашої квартири — попередні мешканці могли щось переробити — але дає загальне уявлення, звідки і куди мають йти основні лінії.
Практичні рекомендації перед свердлінням
Перед тим, як братися за перфоратор чи дриль, варто:
Перевірити місце свердління детектором мінімум двічі — з різних напрямків руху приладу. Одного проходу часто недостатньо, особливо якщо кабель йде не строго вертикально.
Знеструмити квартиру повністю на час свердління в сумнівних місцях, якщо є така можливість. Так навіть якщо свердло зачепить кабель, удару струмом не буде — хоча сам кабель, звісно, пошкодиться.
Свердлити на невеликих обертах і без удару (без функції перфоратора) в перші 1-2 см. Це дає можливість відчути опір і зупинитися, якщо свердло натрапить на щось нетипове для цегли чи бетону — метал кабельного каналу чи саму жилу проводу.
Робити пробні неглибокі отвори буром меншого діаметра перед основним свердлінням великим свердлом. Якщо все чисто — продовжувати вже потрібним інструментом.
Що робити, якщо кабель все-таки пошкоджено
Якщо свердло зачепило проводку і стався коротке замикання — спрацював автомат в щитку. Перше — знеструмити лінію повністю, вимкнувши автомат вручну, навіть якщо він вже спрацював. Далі акуратно розкрити місце пошкодження, оцінити стан кабелю.
Незначне пошкодження ізоляції можна відремонтувати термоусадкою або якісною ізолентою з подальшим захистом гофрою. Якщо пошкоджена жила — краще вирізати пошкоджену ділянку повністю і з’єднати кабель через клемну колодку чи скрутку з подальшою ізоляцією, розмістивши з’єднання в розподільній коробці, а не просто в стіні під шаром шпаклівки.
Самостійно лізти в щиток і розбиратися з проводкою варто тільки якщо є розуміння, що і навіщо робиться. У сумнівних випадках краще викликати електрика — вартість виклику значно менша за наслідки невдалого ремонту проводки.
Пошук прихованої проводки — це той випадок, коли краще перестрахуватися і витратити зайві 15 хвилин на перевірку детектором, ніж потім розбиратися з коротким замиканням, ремонтом стіни і пошкодженим інструментом. Комбінація здорового глузду щодо типової логіки розводки та найпростішого детектора закриває 90% побутових ситуацій без зайвих витрат.
