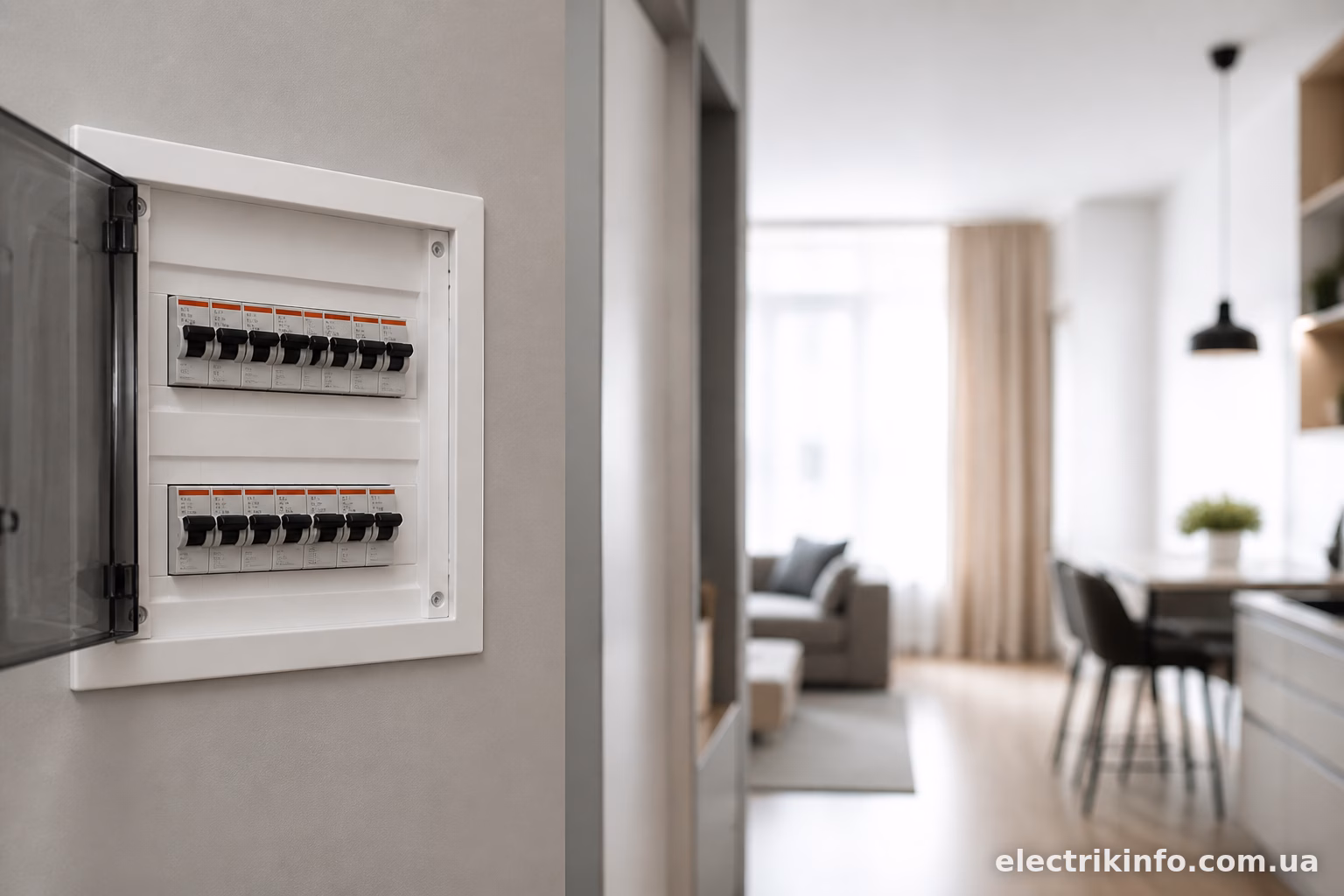

Скільки автоматів потрібно для двокімнатної квартири

Для типової двокімнатної квартири площею 45-60 кв.м зазвичай ставлять від 6 до 12 автоматичних вимикачів. Розкид великий, і це нормально — все залежить від того, скільки потужних споживачів у вас є, чи є електроплита замість газової, чи планується бойлер, кондиціонер, тепла підлога. Мінімальний варіант — коли просто розбивають квартиру на кілька груп освітлення і розеток. Максимальний — коли кожна кімната, кухня, ванна і потужна техніка мають свій окремий автомат.

Одразу скажу: ставити один автомат на всю квартиру — погана ідея, навіть якщо електрик каже, що “так теж можна”. Якщо коротне замикання станеться в розетці на кухні, вимкнеться світло у всій квартирі, включно зі спальнею дитини. Розбивка на групи — це не забаганка, а базова логіка безпеки.

Від чого залежить кількість автоматів

Кількість груп у щитку залежить від кількох речей одночасно, і тут немає жорсткого стандарту — є практика, яка склалась роками.

Спочатку дивляться на загальну потужність квартири. Якщо у вас газова плита і немає бойлера, навантаження буде скромним, і можна обійтись меншою кількістю груп. Якщо ж стоїть електрична плита на 7-9 кВт, проточний водонагрівач, кондиціонери в обох кімнатах — це вже зовсім інша розмова, і групи доведеться розділяти детальніше, інакше один автомат постійно вибиватиме через перевантаження.

Далі враховують площу і планування. У квартирі 44 кв.м з прямим коридором логічно об’єднати освітлення коридору і кухні в один контур. А в квартирі 60+ кв.м з вітальнею-кухнею часто розетки на кухні виносять окремо від освітлення тієї ж кухні.

І ще один момент, про який часто забувають — це зручність експлуатації. Якщо вибило автомат на розетках у спальні, а телевізор і зарядка для телефону саме там — це неприємно, але не критично. А от якщо на одному автоматі й розетки, і холодильник, і ще щось із кухні — при спрацюванні захисту ви ризикуєте втратити продукти в морозилці, поки розберетесь у чому справа.

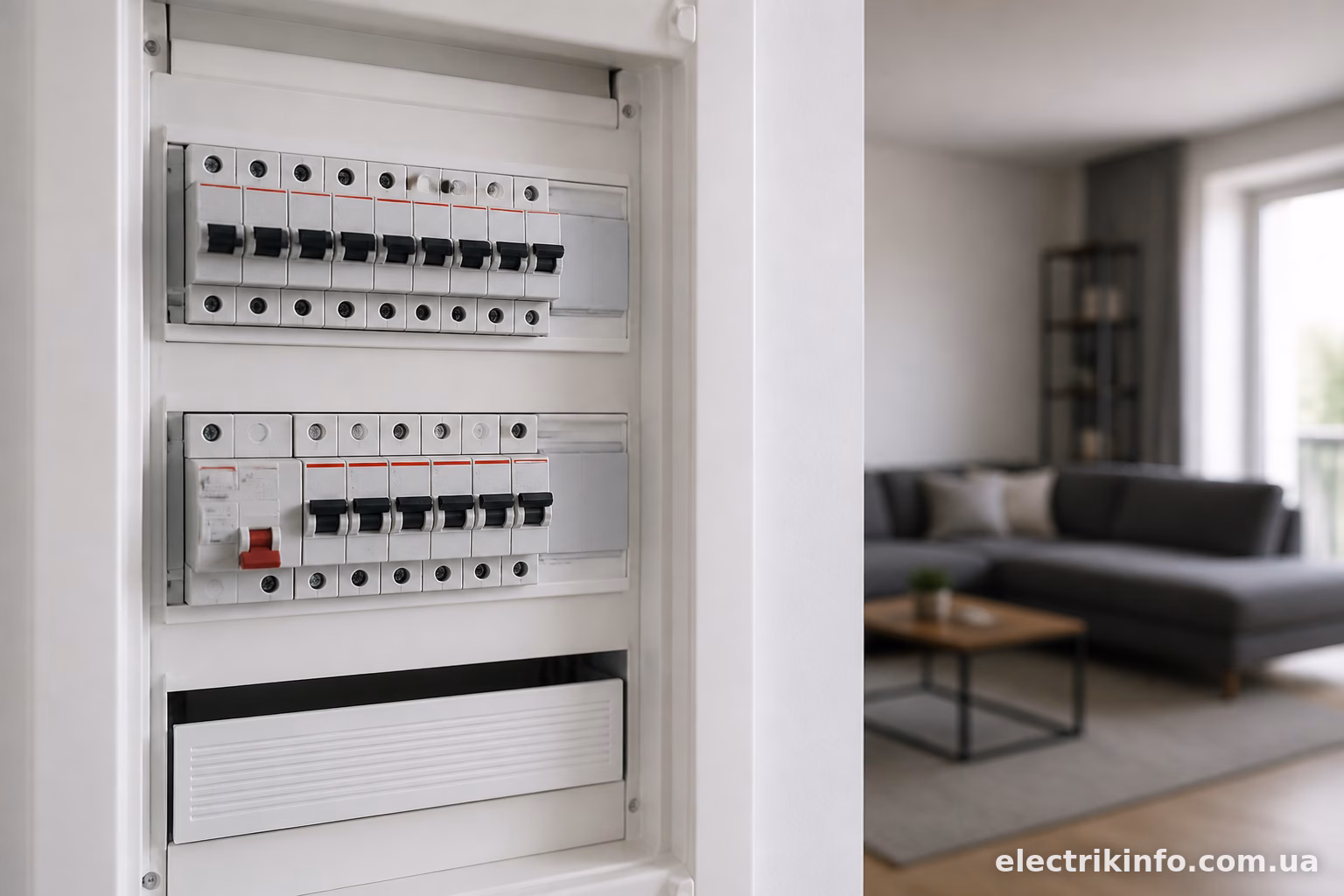

Типовий розподіл груп у двокімнатній квартирі

Ось як зазвичай виглядає розбивка для квартири середньої площі з газовою плитою:

освітлення кімнати 1 — автомат 10А
освітлення кімнати 2, коридору і санвузла — автомат 10А (іноді розбивають на два)
розетки кімнати 1 — автомат 16А
розетки кімнати 2 — автомат 16А
розетки кухні — окремий автомат 16А або 20А
ванна кімната (розетки, бойлер якщо є) — автомат 16А з УЗО або диференціальний автомат
кондиціонер (якщо є) — окремий автомат 16-20А

Це вже 7 автоматів, і сюди ще не входить ввідний автомат на всю квартиру та, можливо, окремий контур для електроплити чи потужного бойлера.

Якщо в квартирі стоїть електрична плита, до списку додається ще один автомат, зазвичай 32А або 40А залежно від потужності плити, і кабель під нього тягнуть окремим перерізом — мінімум 4-6 мм². Це критично: якщо плиту підключити через звичайну розеткову групу 16А, автомат просто не витримає навантаження при роботі всіх конфорок одночасно.

Приклад реальної схеми

Розглянемо конкретний випадок — двокімнатна квартира 52 кв.м, газова плита, є бойлер на 80 літрів у ванній, кондиціонер у спальні.

Щиток у такому випадку виглядатиме приблизно так: ввідний автомат (наприклад, С32 або С40 залежно від потужності лічильника і договору з обленерго), далі загальне УЗО на 40А/30мА, і після нього окремі групи — освітлення вітальні, освітлення спальні і коридору, розетки вітальні, розетки спальні, розетки кухні з окремим УЗО або диференціальним автоматом (бо там може бути волога від чайника, посудомийки), ванна з бойлером на окремому диференціальному автоматі 16А, і кондиціонер на окремому автоматі 16А.

Разом виходить 8 автоматів плюс ввідний і загальне УЗО. Це вже цілком робочий щиток на 12-14 модулів, і сюди ще залишається місце про запас — раптом захочете провести теплу підлогу в ванній або поставити другий кондиціонер.

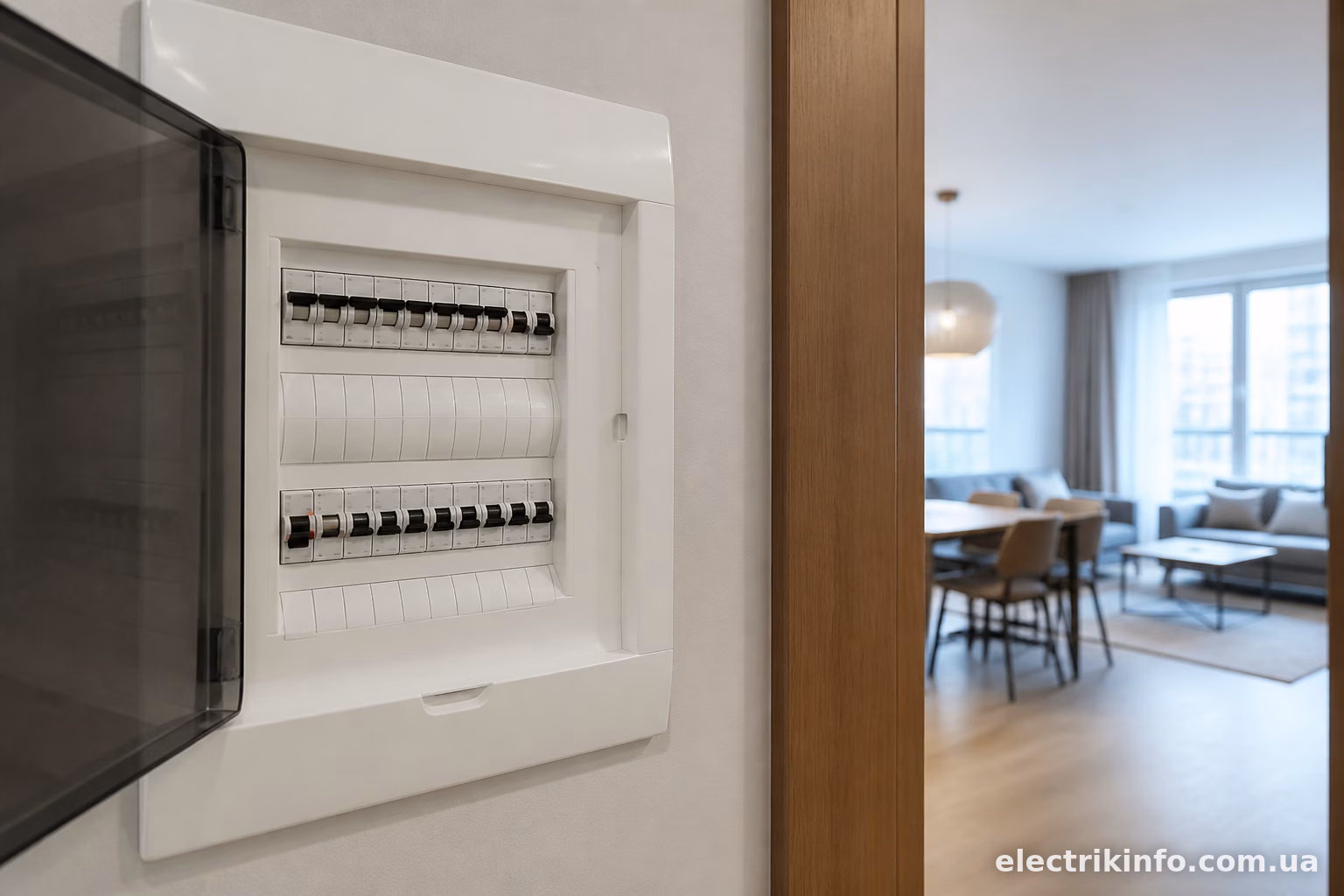

Які номінали автоматів ставити

Номінал автомата підбирається під переріз проводки і потужність споживачів, а не навпаки. Це важливий нюанс, який часто плутають.

Для освітлення зазвичай беруть автомат на 10А — цього достатньо навіть для потужних люстр із десятком лампочок. Кабель під освітлення — 1,5 мм² мідь.

Для розеткових груп у житлових кімнатах ставлять 16А, кабель 2,5 мм². Цього вистачає на телевізор, зарядки, ноутбук, кілька світильників через розетку — тобто на звичайне побутове навантаження.

Кухня — окрема історія. Там часто є чайник на 2 кВт, мікрохвильовка, іноді посудомийна або пральна машина. Якщо техніки багато, кухню розбивають на дві групи розеток: одна під дрібну техніку (16А), інша під потужну — бойлер, пральну машину (20А, кабель 4 мм²).

Ванна кімната з бойлером потребує окремого автомата з диференціальним захистом, номінал 16А для бойлерів до 2 кВт, кабель 2,5 мм². Якщо бойлер потужніший — 3 кВт і більше — тоді автомат 20А і кабель 4 мм².

Кондиціонер побутового класу (спліт-система до 3,5 кВт) — автомат 16А, кабель 2,5 мм². Потужніші мультисплітні системи потребують окремого розрахунку, там може знадобитись 20А чи 25А.

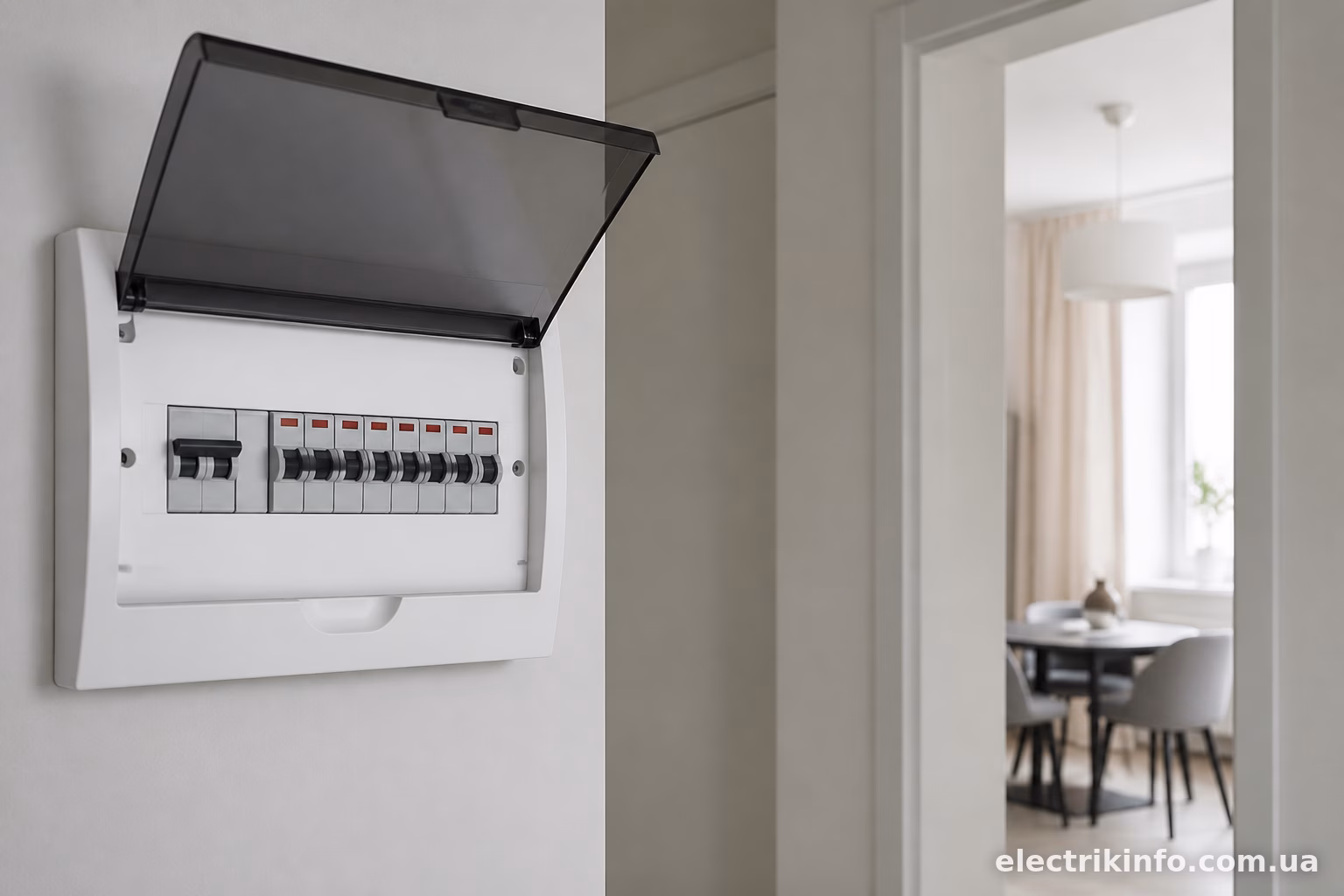

Чи потрібні УЗО на кожну групу

Тут є два підходи, і обидва робочі. Перший — ставити одне загальне УЗО на 40А/30мА після ввідного автомата, яке захищає всю квартиру від витоку струму. Це дешевше, але має мінус: якщо витік з’явиться на кухні, вимкнеться взагалі все, включно зі спальнею.

Другий підхід — ставити диференціальні автомати (це УЗО і автомат в одному корпусі) на кожну групу окремо, особливо на ті, де є контакт з водою — ванна, кухня, балкон якщо там є розетка для, наприклад, пральної машини. Це дорожче на етапі закупки обладнання, зате при спрацюванні захисту вимикається тільки та ділянка, де сталась проблема, а решта квартири продовжує працювати.

На практиці для двокімнатної квартири розумний компроміс — це загальне УЗО плюс окремі диференціальні автомати на вологих зонах (ванна, кухня). Це не сильно б’є по бюджету, але значно підвищує зручність і безпеку одночасно.

Типові помилки при плануванні щитка

Одна з найчастіших помилок — економія на кількості груп. Люди думають “навіщо мені 10 автоматів, поставлю 4 і буде норм”, а потім через рік підключають кондиціонер, посудомийку, ще щось потужне — і той самий автомат починає вибивати регулярно, бо навантаження перевищило розрахункове.

Друга помилка — плутанина з номіналами. Іноді ставлять автомат на 25А там, де кабель розрахований на 16А, “про запас”. Це небезпечно: автомат просто не встигне спрацювати при перевантаженні кабелю, і той може перегрітись задовго до того, як захист відреагує.

Третя типова ситуація — забувають про резервні місця в щитку. Береш щит рівно під кількість автоматів, які потрібні зараз, а через два роки хочеться додати ще одну групу — і нікуди. Тому щит завжди варто брати з запасом хоча б на 2-4 модулі більше, ніж потрібно на момент монтажу.

Кількість автоматів для двокімнатної квартири — це не фіксоване число, а результат розрахунку під конкретні умови: площу, тип плити, наявність бойлера і кондиціонерів, кількість вологих зон. У середньому виходить 7-10 груп плюс ввідний автомат і УЗО. Головне правило просте — краще трохи переплатити на етапі монтажу щита і мати зручний, безпечний розподіл, ніж потім переробляти проводку через кожні пів року через перевантаження одного автомата на все підряд.
