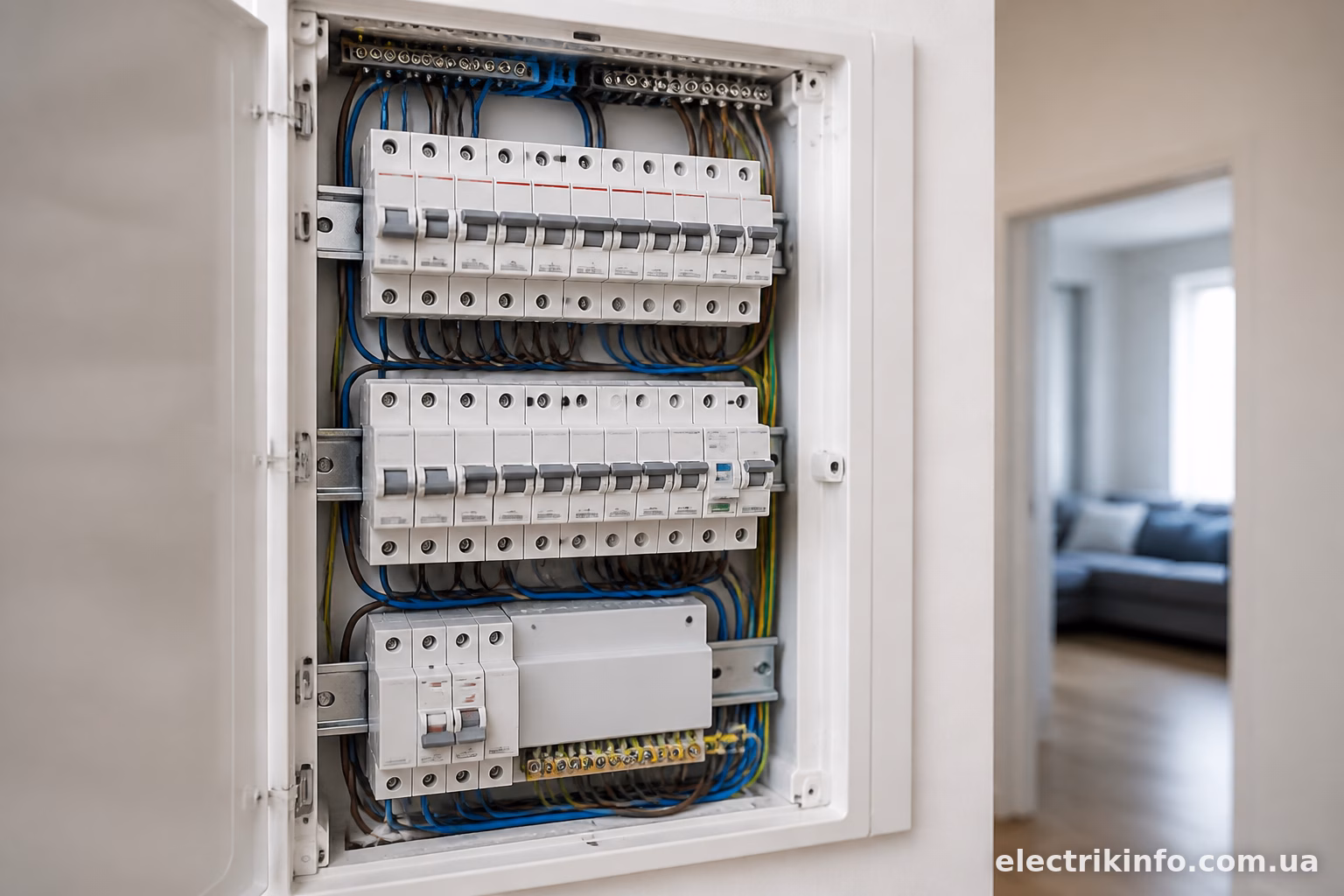

Відкриваєте щит у звичайній квартирі — і бачите або хаос із трьома автоматами на все, або продуману систему, де кожен провід має своє місце. Різниця не в ціні обладнання, а в підході. Сучасний щит — це не просто коробка з вимикачами, а перший рубіж захисту вашої проводки, техніки і, зрештою, життя мешканців.
Розберемо, що там дійсно має стояти, а без чого можна обійтися.
Ввідний автомат — перше, що бачить електрика
Це головний вимикач, який розриває живлення на всю квартиру одразу. Номінал підбирають під потужність, виділену на квартиру керуючою компанією або обленерго — зазвичай 25, 32 або 40А для однофазного вводу.
Помилка, яку роблю бачив десятки разів: ставлять ввідний автомат з тим самим номіналом, що й лічильник дозволяє за документами, не враховуючи реальне навантаження. Якщо у вас електрична плита, бойлер і кондиціонер працюють одночасно — 25А може вибивати регулярно. Краще порахувати сумарну потужність приладів заздалегідь.
Після ввідного автомата зазвичай стоїть лічильник — але це вже питання до постачальника послуг, тут вибору у власника мало.

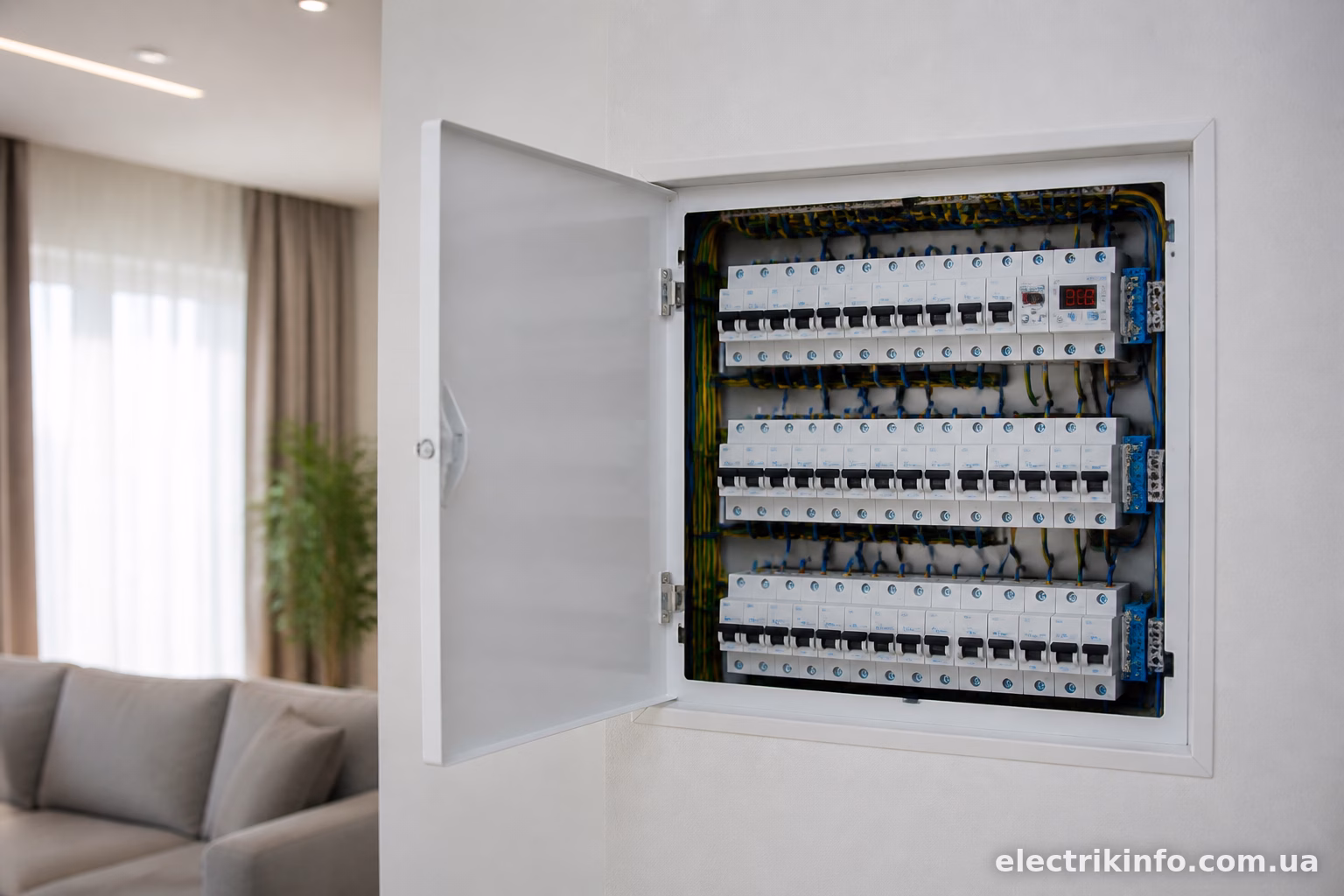

УЗО або диференційний автомат — питання не «чи», а «скільки»
Тут часто плутають два пристрої. УЗО (пристрій захисного відключення) реагує тільки на витік струму — коли частина електрики йде “не туди”, наприклад через людину чи пошкоджену ізоляцію. Диференційний автомат (дифавтомат) поєднує в собі функції звичайного автомата і УЗО в одному корпусі.
На практиці для квартири варіантів два:
- ставити загальне УЗО на 30 мА після ввідного автомата, а далі — звичайні групові автомати;
- ставити окремі дифавтомати на кожну важливу групу (ванна, кухня, розетки в дитячій).
Другий варіант дорожчий, зате при спрацюванні вимикається тільки одна група, а не вся квартира. Особисто я б рекомендував саме такий підхід для санвузла і кухні — місць з підвищеною вологістю і ризиком контакту з водою.
Для ванної кімнати і бойлера УЗО з номіналом 10 мА — обов’язково, це вже не рекомендація, а питання безпеки.
Групові автомати — розбивка по лініях
Одна помилка старих щитів — коли на весь будинок два-три автомати. Один вибив — і темно скрізь, від холодильника до зарядки телефону.
Сучасний підхід — розбивка на групи:
- освітлення (окремо для кожної кімнати або хоча б для великих і малих приміщень);
- розетки в житлових кімнатах;
- розетки на кухні (окрема лінія для потужної техніки);
- електрична плита або варильна поверхня — окрема потужна лінія;
- бойлер — окремий автомат з відповідним номіналом (16-25А залежно від потужності);
- кондиціонер, якщо є — теж окремо;
- ванна кімната з захистом УЗО.
Для освітлення зазвичай ставлять автомат на 10А, для розеток — 16А, для потужної техніки типу плити чи бойлера — 25-32А в залежності від паспортних даних приладу. Перевіряйте документацію на техніку, а не орієнтуйтесь на “стандартні” значення з інтернету — потужності бувають різні.

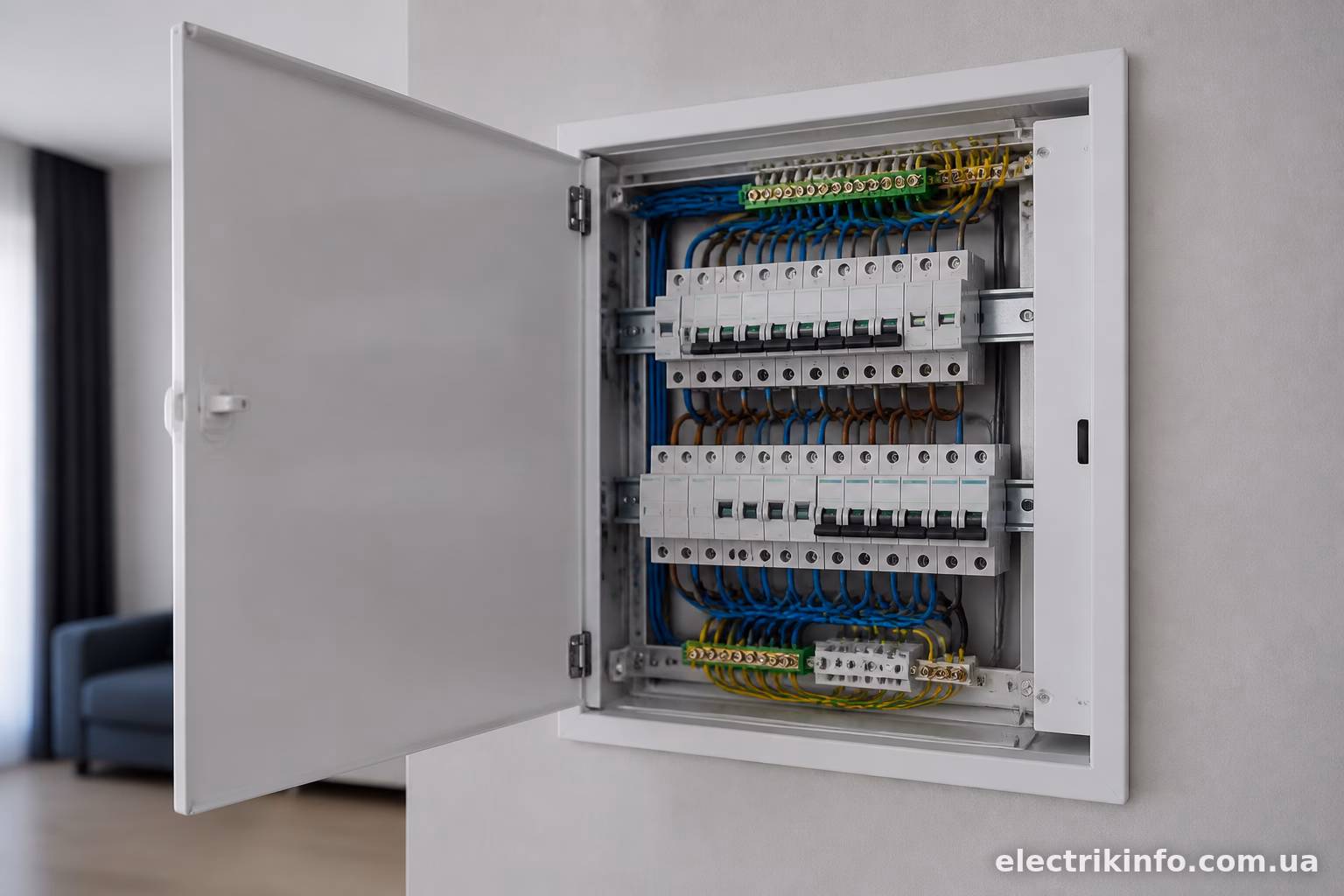

Реле напруги — той елемент, який часто ігнорують
От тут я трохи здивований, наскільки рідко люди ставлять реле напруги при первинному монтажі щита. А потім дивуються, чому згоріла плата в пральній машині чи холодильнику після стрибка напруги в мережі.
Реле напруги (типу РН-101, РН-111 від Меандр, або аналоги від ЕКФ, New Elektric) автоматично відключає навантаження, коли напруга виходить за встановлені межі — скажімо, падає нижче 180В або підіймається вище 250В. Особливо це актуально для приватного сектору і старих будинків, де мережа “гуляє” залежно від часу доби.
Ставити реле краще одразу після ввідного автомата, до всіх груп — так захищена буде вся квартира, а не окремі прилади.
Контактор — навіщо він потрібен у квартирі
Контактор часто асоціюють з промисловістю, але в побуті він теж корисний. Найпоширеніший сценарій — двозонний тариф на електроенергію. Контактор дозволяє автоматично перемикати живлення бойлера чи теплої підлоги на нічний тариф, коли електрика дешевша.
Другий сценарій — керування потужним навантаженням через реле напруги. Саме реле напруги фізично не розриває великі струми, воно керує контактором, а вже той комутує основне навантаження. Для потужних груп (бойлер, електроплита) такий тандем — стандартна практика.
Стабілізатор — коли він виправданий
Тут все залежить від регіону і стану місцевої мережі. Якщо у вас приватний будинок на околиці міста і напруга скаче постійно — стабілізатор виправданий, особливо для чутливої техніки типу котла чи насосної станції.
У міській квартирі з новою проводкою і стабільною мережею стабілізатор часто зайвий — це додаткові гроші і місце в щиті без реальної користі. Тут краще проконсультуватись з електриком, який знає особливості саме вашого будинку, а не купувати “про всяк випадок”.

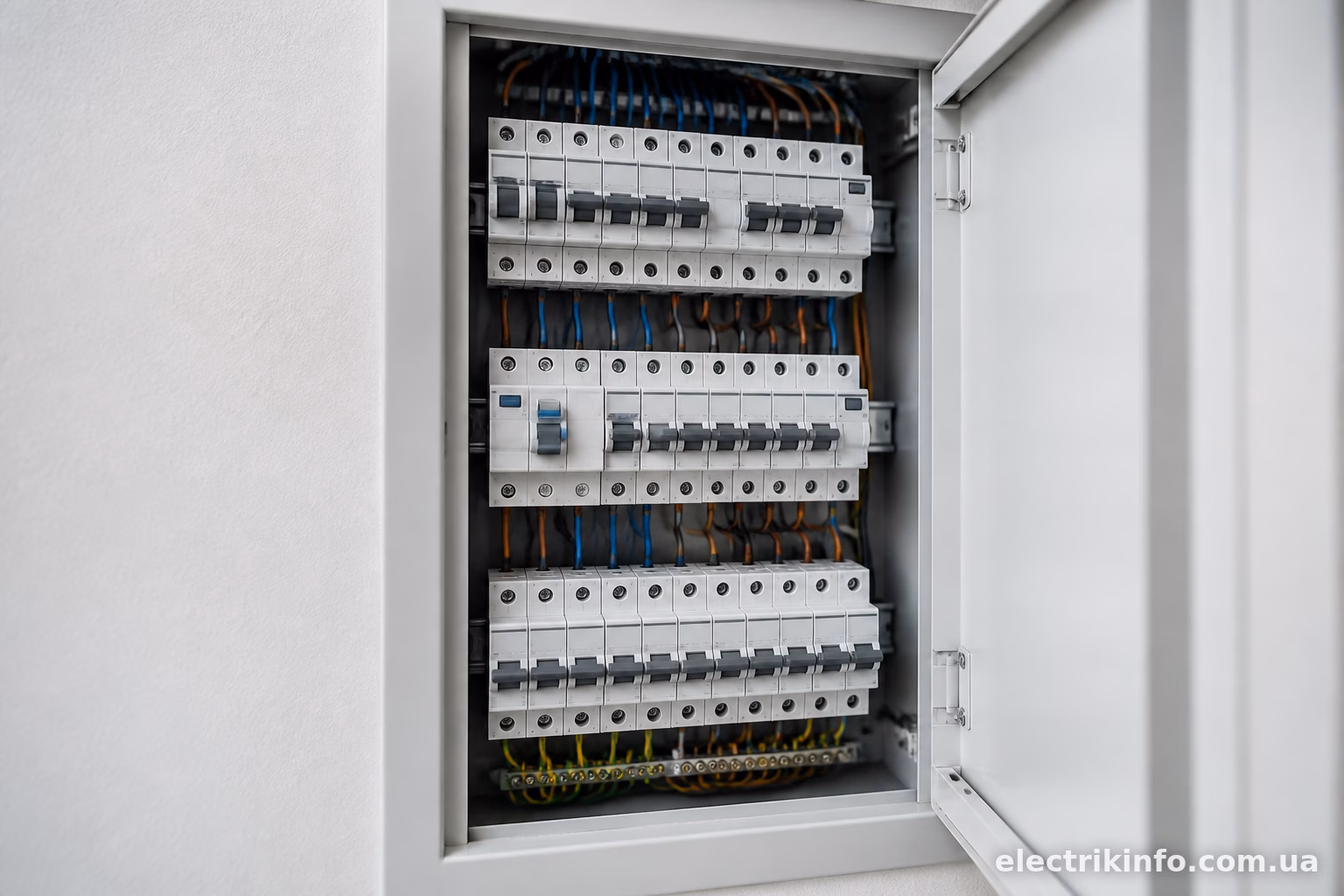

Шини N та PE — дрібниця, яка вирішує все
Часто економлять на цьому, а даремно. Нульова шина (N) і шина заземлення (PE) мають бути окремими, чітко промаркованими, з достатньою кількістю клем під кожен провід.
Бачив щити, де на одну клему N затиснуто три-чотири проводи скруткою — це прямий шлях до перегріву і, в гіршому випадку, пожежі. Клемники повинні бути якісні, краще з можливістю притиснути кожен провід окремим гвинтом.
Автоматичний вимикач диференційного струму на весь щит
Крім групових УЗО чи дифавтоматів, деякі електрики рекомендують ставити загальний протипожежний диф на 100 чи 300 мА після ввідного автомата. Це так званий “протипожежний УЗО” — він не захищає від ураження струмом (поріг занадто високий для цього), зате реагує на серйозні витоки, які можуть призвести до займання проводки.
Для новобудов з новою проводкою це не завжди обов’язково, але для старого житлового фонду з алюмінієвою проводкою — досить розумна страховка.
Резервні місця в щиті
Останній пункт, про який часто забувають на етапі проектування. Купуєте щит рівно під поточні потреби — а через рік захотіли встановити кондиціонер чи теплу підлогу. Місця немає, доводиться міняти весь щит або городити окрему коробку поряд.
Практична порада: беріть щит на 2-4 модулі більше, ніж потрібно зараз. Різниця в ціні мінімальна, а гнучкість на майбутнє — суттєва.
Сучасний квартирний щит — це не про мінімалізм і економію на кожному компоненті. Це про баланс: розумна розбивка на групи, обов’язковий захист УЗО там, де є ризик контакту з водою, реле напруги для захисту техніки, і трохи запасу на майбутнє. Зібраний з розумом щит окупається не грошима, а спокоєм — коли знаєш, що проводка і техніка захищені, а не тримаються на “авось пронесе”.
