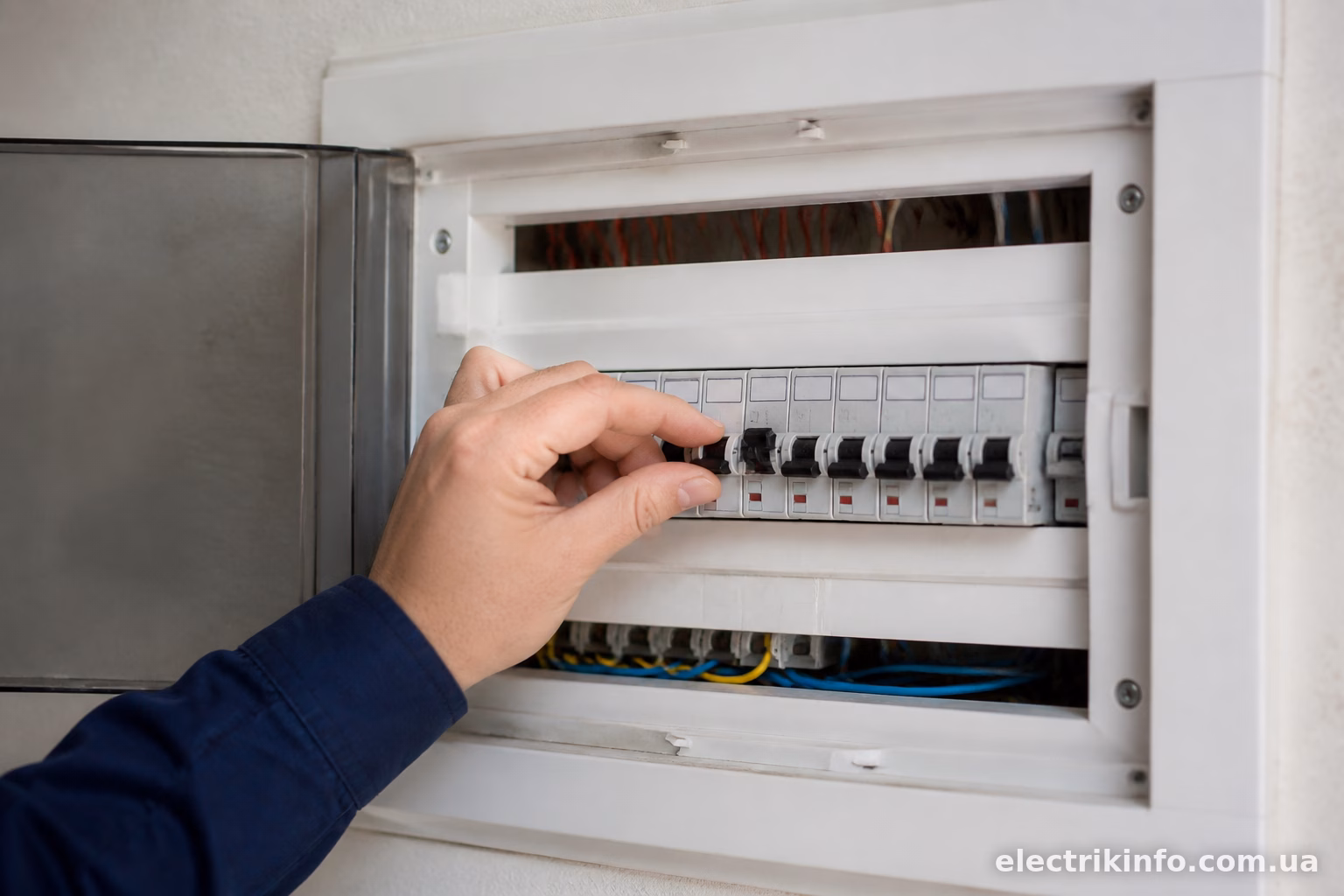

Стоїш перед щитком, треба вимкнути світло в спальні, а там 12 автоматів і жоден не підписаний. Знайома ситуація? Більшість електрощитів у квартирах і будинках виглядають саме так — рядок однакових вимикачів без жодного натяку на те, за що кожен відповідає. А потім людина методом тику вимикає весь будинок, щоб знайти потрібну лінію.
Підписати автомати — справа на 20 хвилин, яка економить години нервів у майбутньому. Особливо коли щось трапляється вночі, або коли до щитка підходить не господар, а сусід, електрик чи родич, який взагалі не знає розкладку проводки в цьому домі.
Навіщо взагалі підписувати автомати
Здається очевидним, але поясню на прикладі. У квартирі стався коротке замикання в розетці на кухні. Автомат вибило. Якщо підписи є — просто дивишся на бирку “Кухня, розетки” і вмикаєш назад після перевірки проблеми. Якщо підписів немає — доведеться вмикати автомати по черзі, спостерігаючи, де саме вибиває знову.
Друга причина — безпека під час ремонту. Електрик, який працює з проводкою, повинен точно знати, яку лінію знеструмив. Без підписів ризик випадково залишити напругу на дроті, з яким людина працює, зростає в рази.
Третя причина — банальна зручність для всіх мешканців. Не кожен пам’ятає, що третій зліва автомат — це бойлер, а п’ятий — духова шафа.

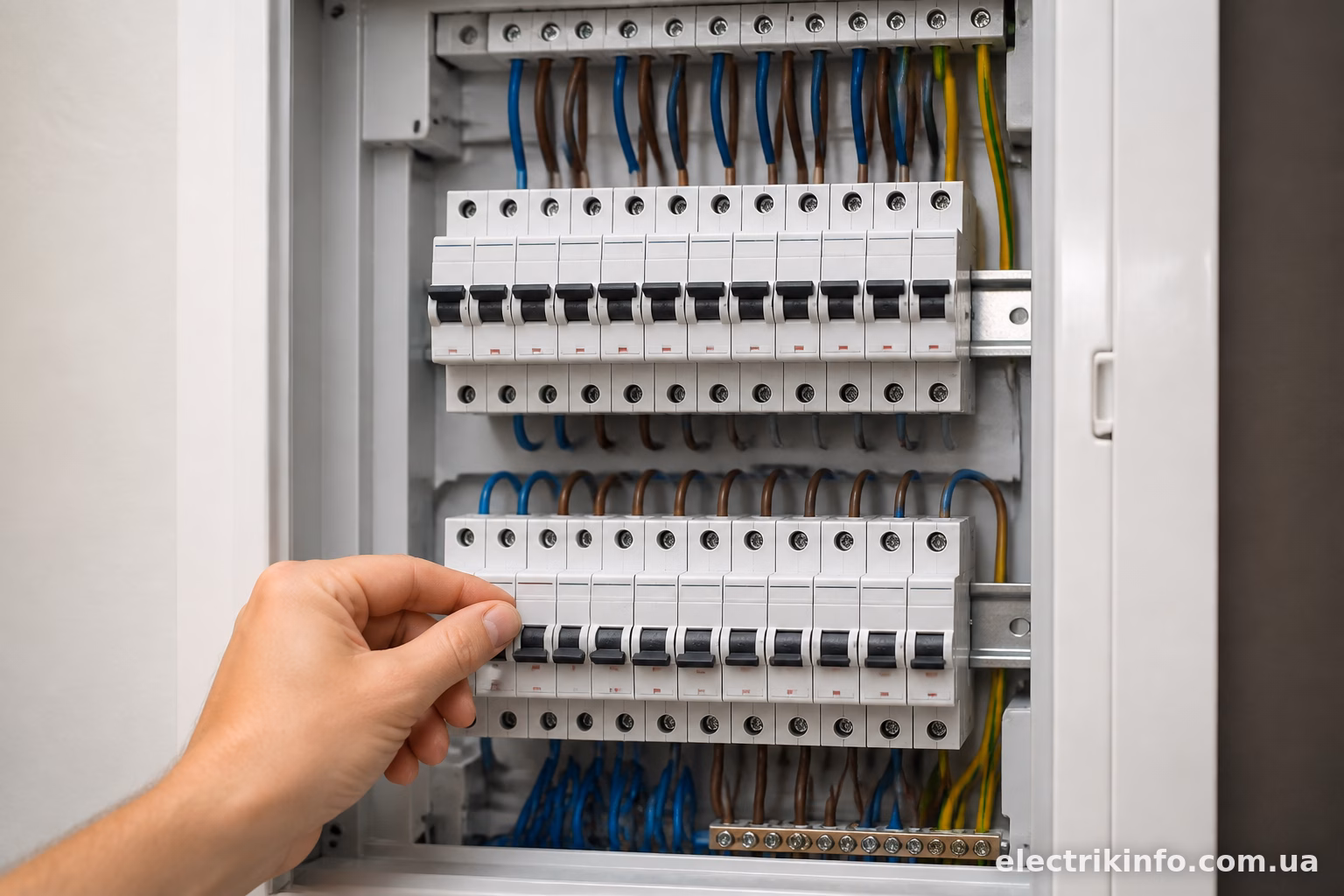

Чим підписувати автомати
Варіантів кілька, і вибір залежить від того, наскільки капітально хочеться зробити.
Найпростіший спосіб — звичайний перманентний маркер прямо на пластиковій кришці щита або на самому автоматі. Дешево, швидко, але через рік-два напис вигорає або стирається, особливо якщо щиток стоїть на сонячному боці.
Другий варіант — паперові наклейки, роздруковані на принтері та заламіновані скотчем. Виглядає акуратніше за маркер, тримається довше, але все одно не вічно.
Третій, і найнадійніший спосіб — спеціальний принтер для маркування кабелю та обладнання, типу Brother P-touch або Epson LabelWorks. Стрічки з такого принтера стійкі до вологи, температури і механічних пошкоджень. Ціна приладу від 1500 до 4000 гривень, але якщо займаєшся електрикою професійно — окупається за перший же об’єкт.
Ще є варіант з гравіюванням на спеціальних табличках — це вже для щитів на виробництві чи в комерційних приміщеннях, де вимоги суворіші і естетика важлива.
Що саме писати на бирці
Ось тут головна помилка більшості людей — вони пишуть занадто загально або занадто складно.
Погані приклади підписів:
— “Світло” (яке саме світло? у якій кімнаті?)
— “Автомат 3” (це нічого не каже про призначення)
— “Розетки” (в квартирі з трьома кімнатами розеток багато, які саме?)
Хороші приклади:
— “Кухня — розетки”
— “Спальня — світло”
— “Ванна — бойлер”
— “Коридор — освітлення + дзвінок”
— “Кондиціонер вітальня”
Головний принцип — підпис має бути зрозумілим людині, яка вперше бачить цей щиток. Не собі через рік, а стороннній людині прямо зараз.
Для складніших об’єктів варто додавати номінал автомата поруч із призначенням, особливо якщо в щиті є силові лінії з різним навантаженням. Наприклад: “Духова шафа, 32А” — це відразу підказує, що при заміні автомата треба брати саме такий номінал, а не будь-який, що є під рукою.

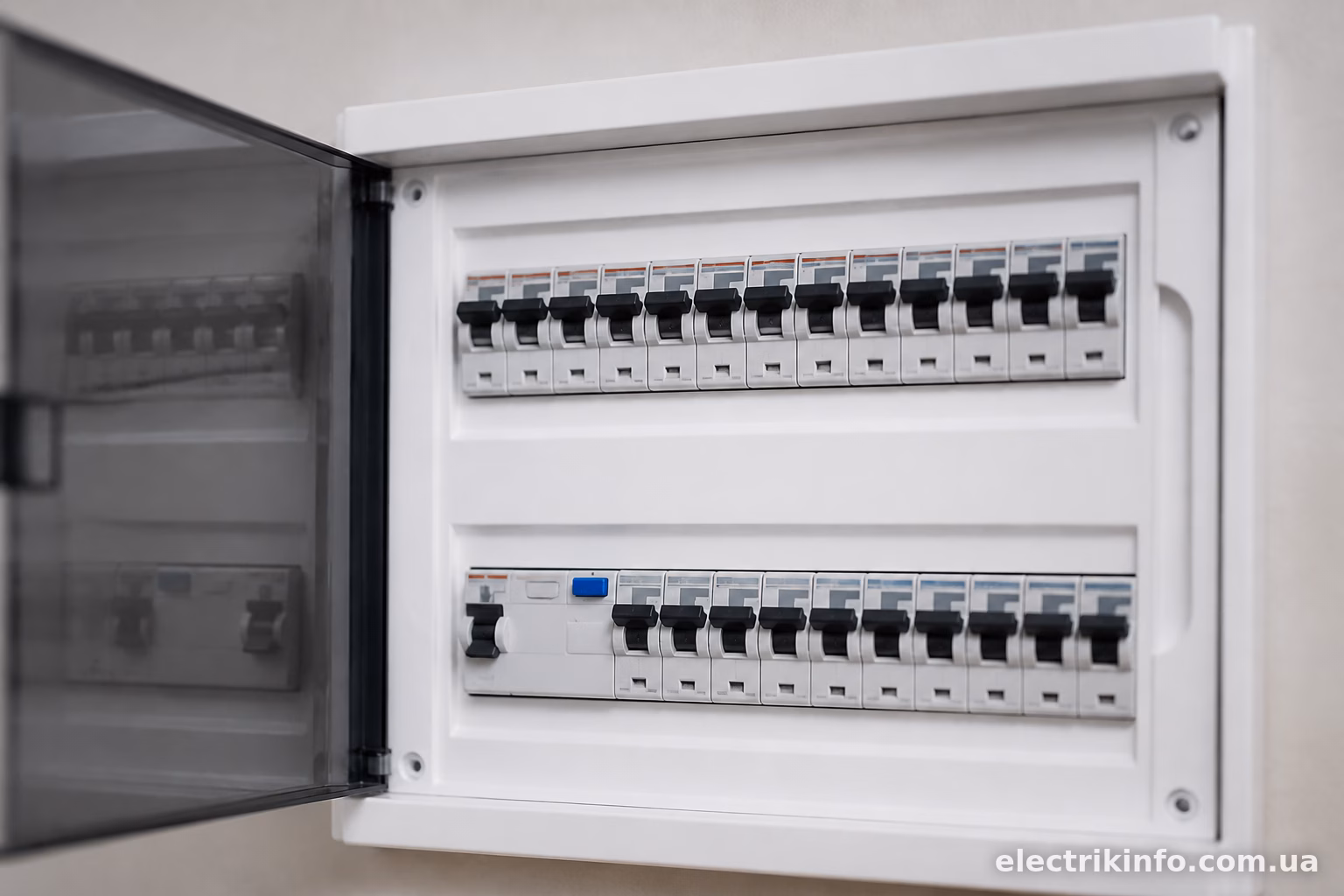

Порядок дій при підписуванні
Спочатку варто скласти план — на аркуші паперу чи в блокноті записати всі лінії, які виходять зі щита, і що вони живлять. Це найважливіший етап, бо саме тут часто плутають лінії.
Далі перевірка практична: почергово вимикають кожен автомат і перевіряють, яке обладнання чи розетка знеструмлюється. Робиться це вдвох — один стоїть біля щитка і клацає тумблерами, другий перевіряє індикатором напруги чи просто вмикаючи світло/прилад у різних кімнатах. З мобільним телефоном по гучному зв’язку теж працює непогано, якщо квартира велика.
Коли всі лінії визначені й записані — тоді вже роздруковуються або пишуться підписи, і кожен клеїться навпроти свого автомата.
Важливий нюанс: підписувати краще не сам автомат (він при заміні поміняється разом з биркою), а місце на панелі щита прямо під ним або DIN-рейку поруч. Тоді при заміні автомата підпис залишається на своєму місці.
Типові помилки при маркуванні щита
Одна з найпоширеніших проблем — плутанина фаз у трифазних щитах. Люди підписують “Фаза 1”, “Фаза 2”, але не вказують, що саме на кожній фазі висить. У приватних будинках з трифазним вводом це критично, бо навантаження треба балансувати, і без чіткого розуміння, що на якій фазі, зробити це складно.
Друга помилка — забувають підписувати ввідний автомат і УЗО. Здається, це і так зрозуміло, але коли в щиті десяток модулів, губиться навіть очевидне.
Третя типова халепа — підписи роблять одразу після монтажу, а потім проводку добудовують чи переробляють, і бирки залишаються старими. Через кілька років вже ніхто не пам’ятає, що там насправді підключено. Тому при будь-яких змінах у щиті підписи треба оновлювати одразу, а не відкладати на “колись”.
Ще один момент — забувають підписати автомати додаткового обладнання типу стабілізатора напруги, реле контролю напруги чи контактора для теплої підлоги. Ці елементи часто стоять окремою групою і про них забувають в першу чергу.

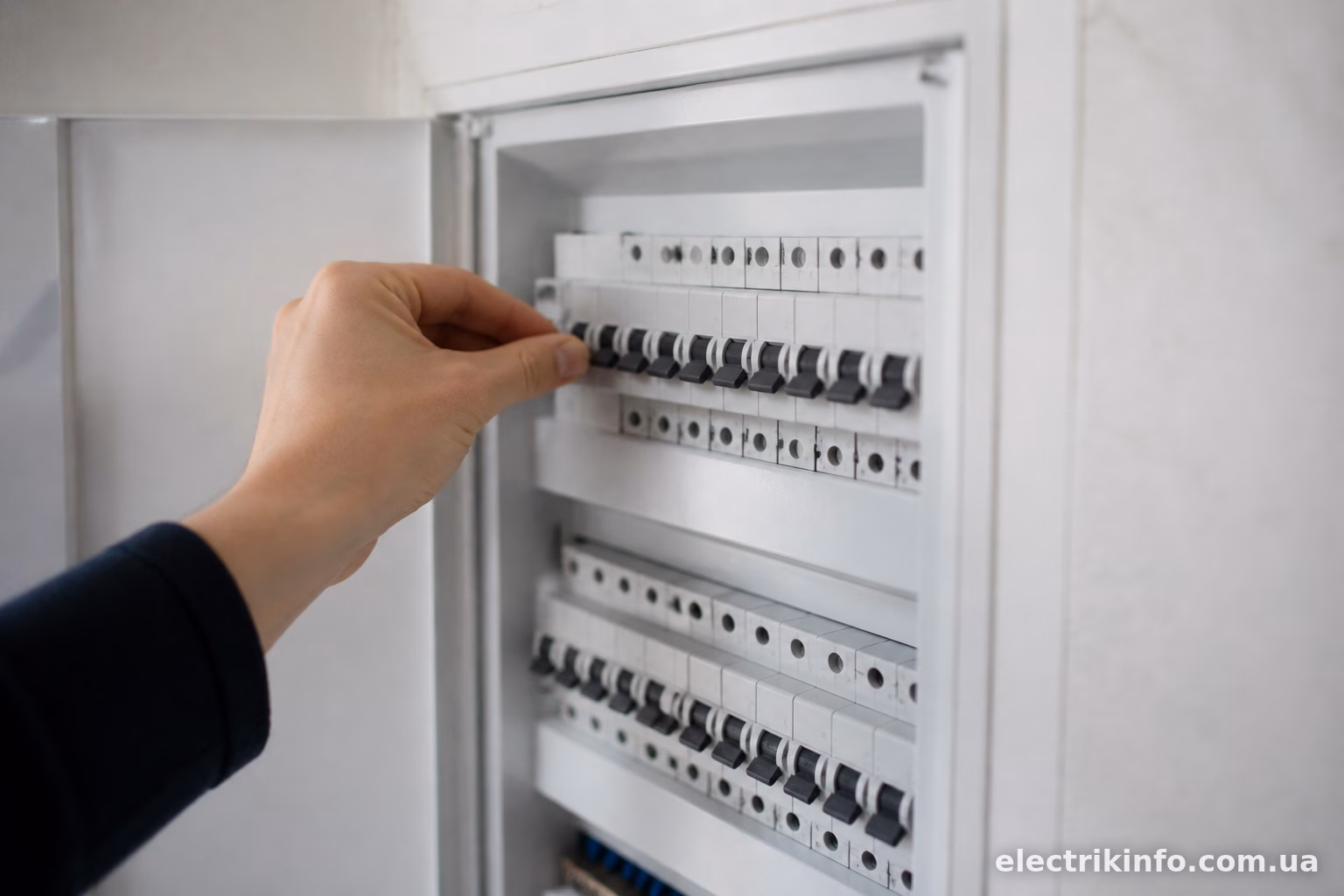

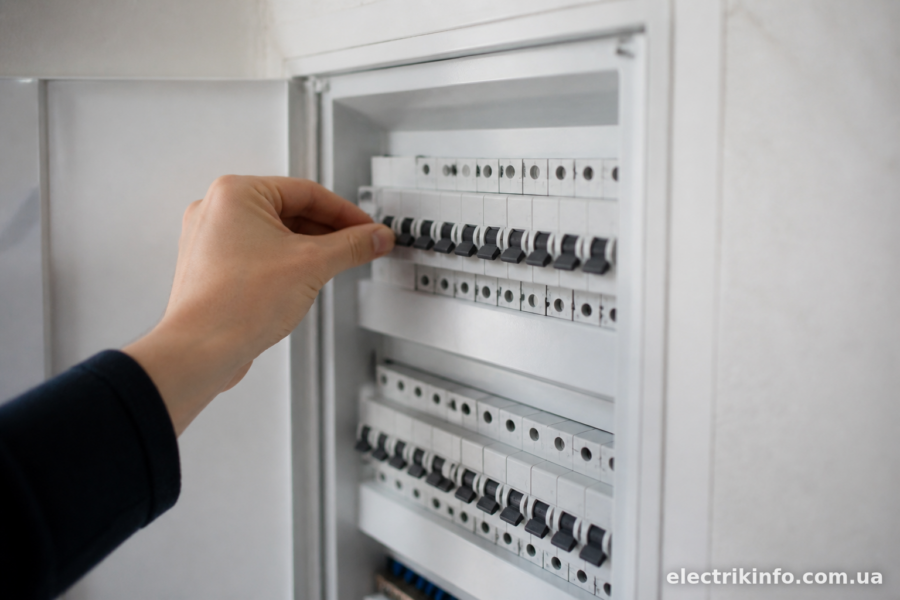

Приклад типової розкладки для квартири
Щоб було наочніше, ось приблизний список підписів для звичайної трикімнатної квартири:
— Ввідний автомат
— УЗО загальне
— Кухня — розетки
— Кухня — освітлення
— Кухня — духова шафа
— Ванна — бойлер
— Ванна — освітлення + розетка
— Вітальня — освітлення
— Вітальня — розетки
— Спальня 1 — освітлення + розетки
— Спальня 2 — освітлення + розетки
— Коридор — освітлення
— Кондиціонер
— Пральна машина
У приватному будинку список буде довшим — додасться освітлення двору, насосна станція, гараж, тепла підлога по кімнатах окремо, можливо навіть окрема лінія на майстерню чи баню.
Коли варто робити повну ревізію щита
Якщо квартира чи будинок дісталися у спадок, куплені на вторинному ринку або щиток збирався давно без документації — має сенс провести повну ревізію. Це значить не просто підписати те, що вже є, а перевірити стан кожного автомата, відповідність номіналів навантаженню і наявність УЗО там, де воно обов’язкове — ванна, кухня, вулиця.
Заодно під час такої ревізії часто виявляють автомати неправильного номіналу, поставлені “на око”, або взагалі відсутність диференційного захисту на вологих зонах. Тому підписування — гарний привід ще раз перевірити безпечність усієї системи, а не тільки навести естетичний порядок.
Підписаний щиток — це не про красу, а про здоровий глузд. Витратити півгодини одного разу набагато простіше, ніж потім гадати в темряві чи під час аварії, який саме тумблер треба клацнути.
