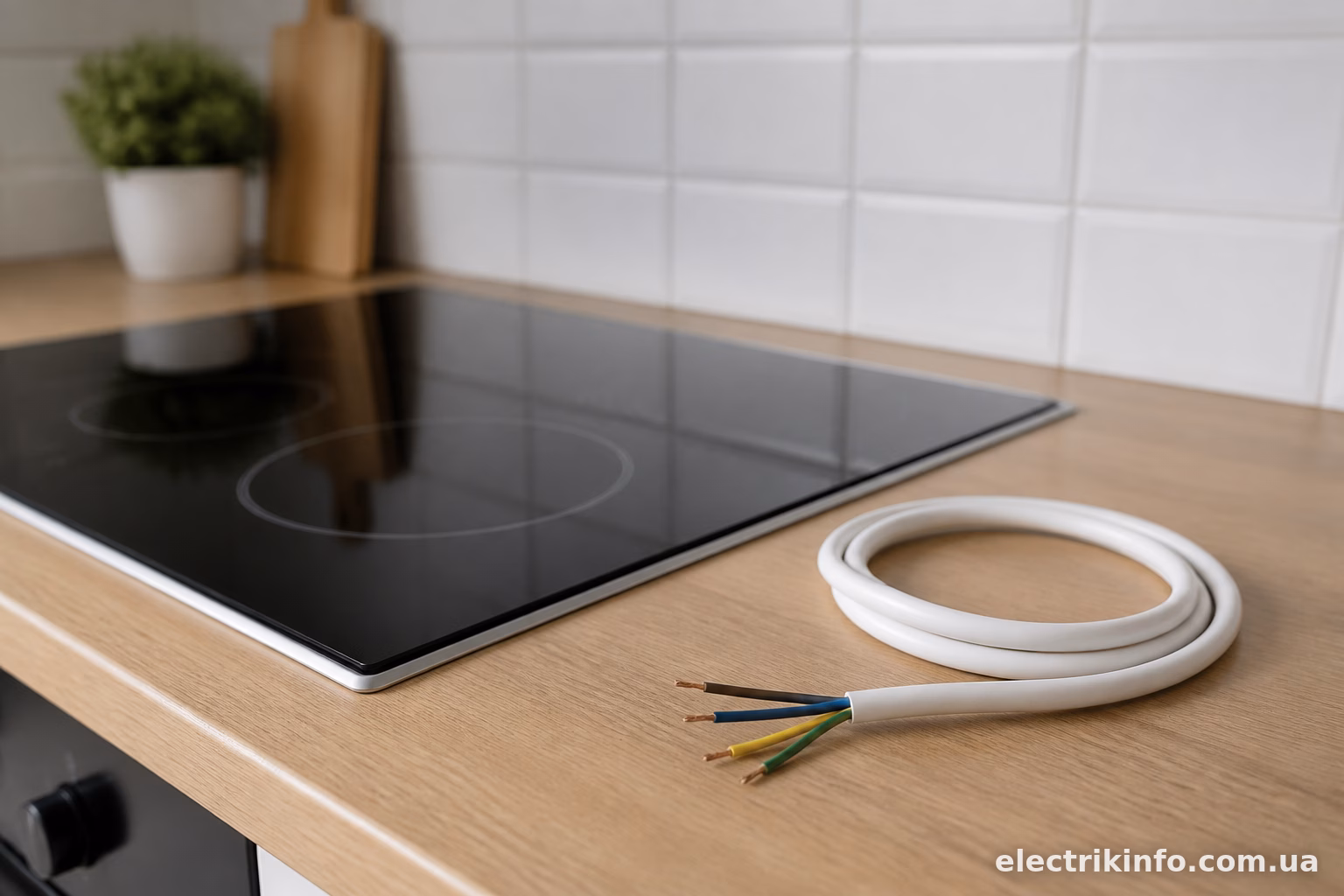

Який кабель потрібен для варильної поверхні

Варильна поверхня — це не чайник і не мікрохвильовка. Індукційні та навіть звичайні електричні поверхні тягнуть від 3,5 до 10-11 кВт залежно від моделі та кількості конфорок. Тому кабель “аби який” тут не підійде — потрібен розрахунок під конкретну потужність, а не орієнтир “сусід ставив такий, то і я такий візьму”.

Головна помилка, яку я бачу постійно — люди дивляться на переріз проводки в квартирі загалом і думають, що вона витягне ще й плиту. Не витягне. Під варильну поверхню майже завжди потрібна окрема лінія від щита, з власним автоматом і, бажано, з УЗО або дифавтоматом.

Скільки насправді споживає варильна поверхня

Перед тим як лізти в таблиці перерізів, подивіться на шильдик приладу або в паспорт — там завжди вказана сумарна потужність. У більшості побутових моделей це:

3,5-4,5 кВт — компактні поверхні на 2 конфорки або бюджетні індукційні
6-7 кВт — стандартні поверхні на 4 конфорки
7,5-9 кВт — потужніші моделі з функцією Booster/PowerBoost
10-11 кВт — топові індукційні поверхні з розширеними зонами нагріву

Різниця відчутна. Плита на 3,5 кВт і плита на 10 кВт — це зовсім різні вимоги і до кабелю, і до автомата. Тому перший крок завжди один: беремо конкретну модель і дивимось її паспортну потужність, а не орієнтуємось “на око”.

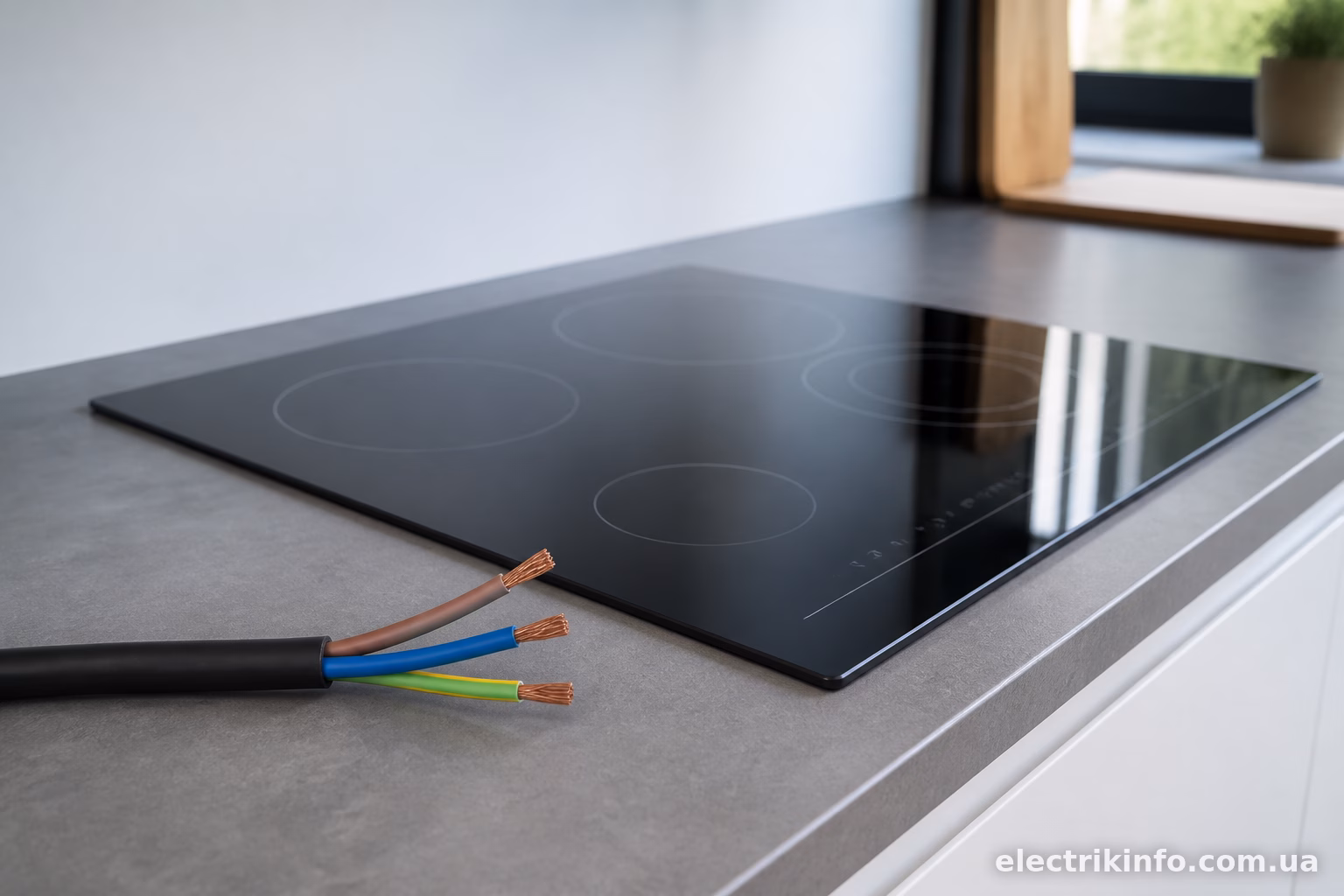

Переріз кабелю під потужність

Тут все прив’язано до сили струму, яку витримує провідник, і до довжини траси від щита до плити. Для мідного кабелю (а для кухні варто брати саме мідь, не алюміній) орієнтовні значення такі:

до 3,5 кВт — перетин 2,5 мм²
4-7 кВт — перетин 4 мм²
7-8,5 кВт — перетин 6 мм²
9-11 кВт — перетин 10 мм²

Це для однофазного підключення 220-230В, яке зараз стоїть у більшості квартир. Якщо у вас трифазне живлення (актуально для приватних будинків або старих будівель з трифазним вводом), розрахунок інший і потужність розподіляється між фазами — тоді достатньо і 2,5-4 мм² навіть для потужних моделей.

Якщо траса довга — більше 15-20 метрів від щита до кухні — краще брати переріз на крок вище від розрахункового. Падіння напруги на довгій лінії з тонким кабелем призводить до того, що плита недоотримує потужність і індукційні конфорки можуть видавати помилки або гріти повільніше заявленого.

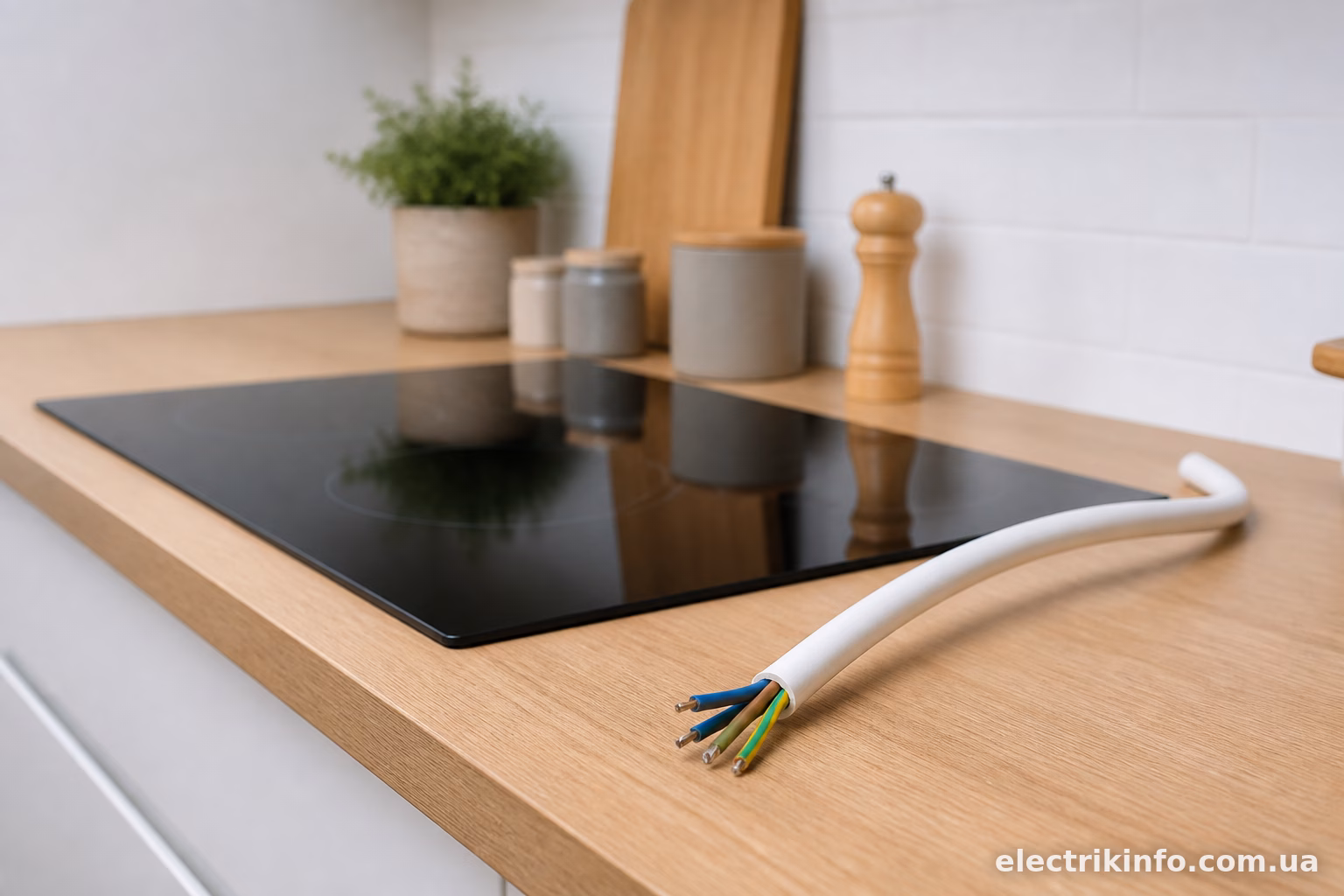

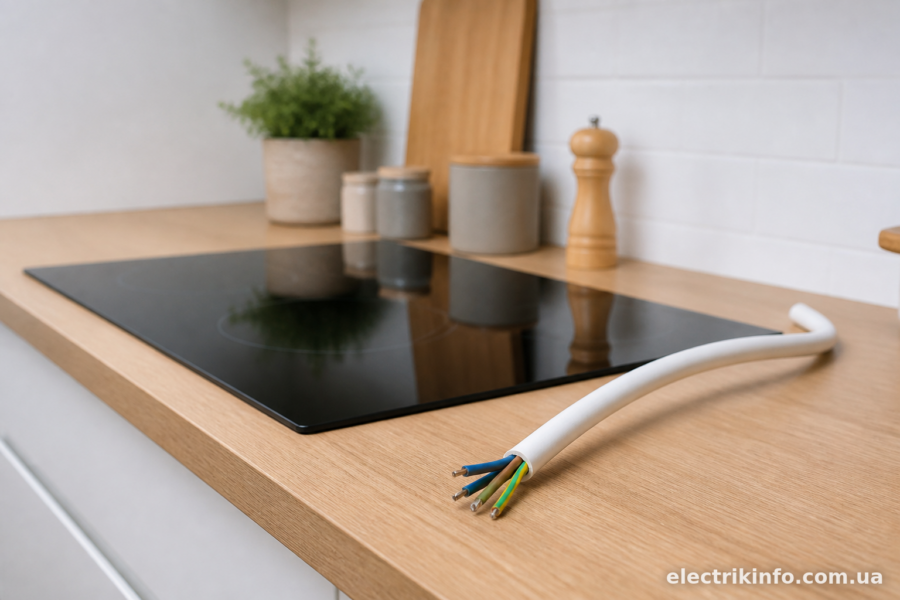

Який тип кабелю обирати

Для стаціонарної проводки в квартирі чи будинку стандарт — ВВГнг-LS. Розшифровується як провід з мідними жилами, полівінілхлоридною ізоляцією, не поширює горіння, з低ким димовиділенням. Саме такий кабель зазвичай тягнуть у гофрі або кабель-каналі під штукатуркою.

Альтернатива — NYM, теж непоганий варіант, трохи дорожчий, з покращеною ізоляцією. Різниця на практиці невелика, обидва варіанти працюють роками без проблем, якщо перетин підібраний правильно.

Кількість жил — це окрема тема, і тут часто плутають. Для однофазного підключення (а це 95% побутових варильних поверхонь) потрібен трижильний кабель: фаза, нуль, земля. Тобто ВВГнг-LS 3×4 або 3×6 залежно від потужності — саме такий запис ви побачите на бухті кабелю в магазині.

Якщо у вас планується трифазне підключення (актуально рідше, здебільшого для потужних варильних поверхонь у приватних будинках, де є трифазний ввід), тоді потрібен п’ятижильний кабель — 5×2,5 або 5×1,5, залежно від того, як розподілена потужність по фазах.

Автомат і УЗО — окрема лінія обов’язкова

Кабель без правильного автомата — це половина справи. Під варильну поверхню автомат підбирається за струмом, а не за перерізом кабелю навмання:

для лінії 2,5 мм² — автомат 16А
для 4 мм² — автомат 25А
для 6 мм² — автомат 32А
для 10 мм² — автомат 40А

Характеристика автомата — C, не B. Індукційні плити на старті дають імпульсні токові кидки, і автомат з характеристикою B буде вибивати без реальної причини, просто через чутливість до пускових струмів.

УЗО або дифавтомат на цю лінію ставити варто завжди, і це не перестраховка. Кухня — зона підвищеної вологості, часто поряд мийка, конденсат, розлита вода. Диференціальний захист на лінії варильної поверхні — це та річ, на якій економити не варто ніколи. Номінал УЗО — 30 мА, тип залежить від того, є в приладі електроніка з імпульсним блоком живлення (для індукційних поверхонь частіше беруть тип A).

Лінія має бути окремою від розетки холодильника, мікрохвильовки чи духової шафи. Кожен потужний прилад на кухні — свій кабель, свій автомат. Так, це дорожче на етапі монтажу, зате потім не буде ситуацій, коли увімкнули плиту й духовку одночасно — і вибило все на кухні разом із холодильником.

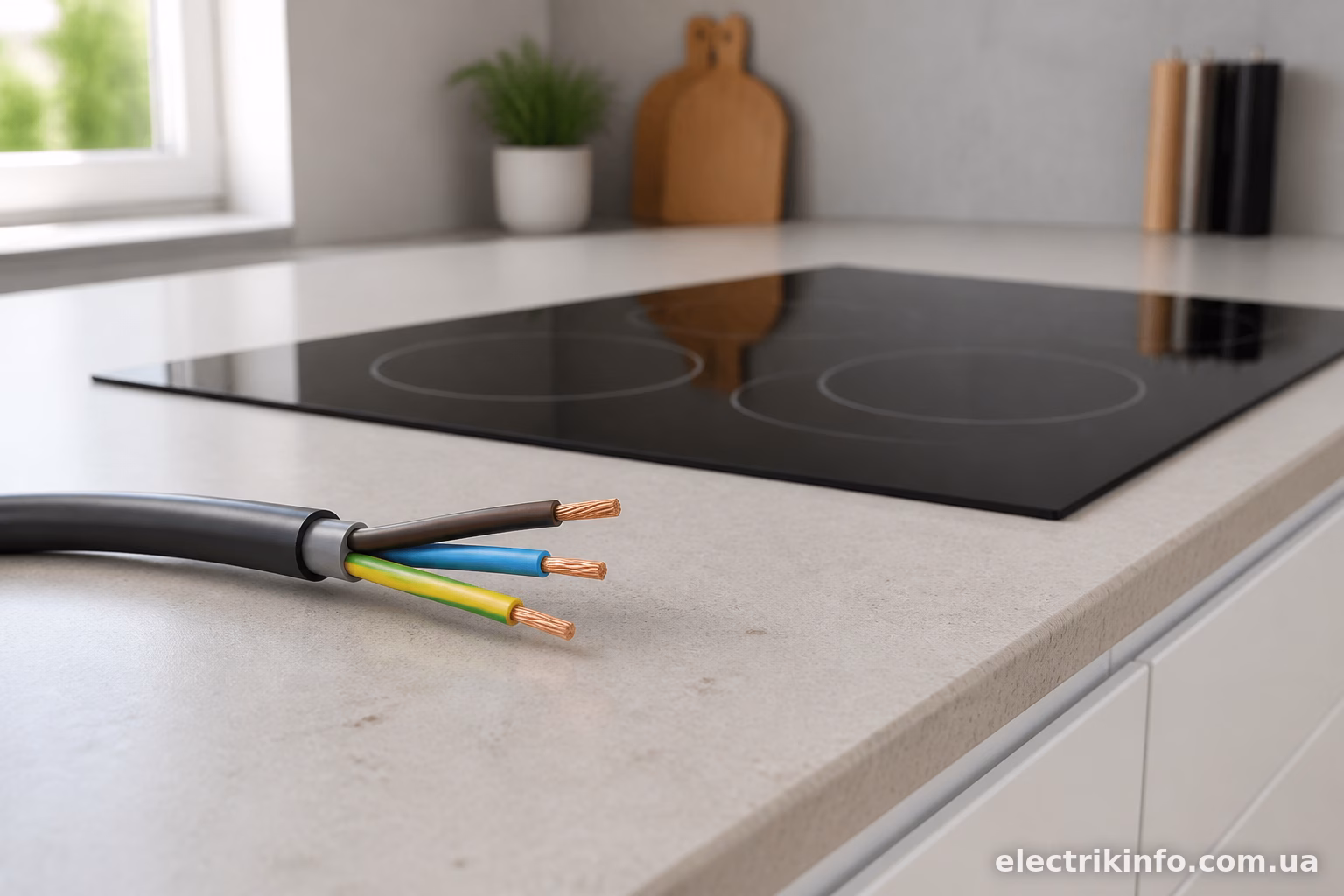

Підключення до клемної колодки

Тут нюанс, який плутає навіть тих, хто вже стикався з електромонтажем раніше. У більшості варильних поверхонь на клемній колодці є перемички, які дозволяють обрати схему підключення — однофазну чи трифазну. Якщо перемички стоять “як з завода”, а у вас однофазна мережа, іноді достатньо просто підключити три жили правильно, без переставляння перемичок. А іноді перемички треба переставити самостійно — це вказано в інструкції до конкретної моделі.

У Bosch, Electrolux, Gorenje, Hansa схеми підключення трохи відрізняються за розташуванням клем, хоча логіка загалом однакова. Тому інструкція виробника — не формальність, її варто відкрити перед підключенням, навіть якщо вже підключали подібну плиту раніше.

Ще один момент — жила заземлення. Її не можна пропускати “бо і так працює”. Корпус варильної поверхні, особливо індукційної з металевим корпусом, обов’язково заземлюється. Це не про перестраховку, це про реальний захист від ураження струмом при пробої ізоляції десь у внутрішній електроніці приладу.

Типові помилки при виборі кабелю

Найчастіше зустрічається одне й те саме:

Беруть кабель “з запасом навпаки” — тонший, ніж треба, бо “економія” або “залишився шматок з інших робіт”. Наслідок — нагрів кабелю в кабель-каналі, пожежонебезпека, і в кращому випадку автомат просто вибиває при спробі увімкнути всі конфорки одночасно.

Ставлять алюмінієвий кабель замість мідного, бо він дешевший. Для потужних навантажень на кухні це погана ідея — алюміній гірше переносить нагрів у місцях контакту, окислюється швидше, а контакт на клемній колодці з часом слабшає.

Підключають плиту через звичайну розетку побутового типу на 16А, коли реальна потужність приладу вимагає 25-32А. Розетка плавиться, контакти обгорають — це питання часу, а не “якщо”.

Ігнорують УЗО, бо “начебто і так нормально працює”. Працює, поки не станеться пробій ізоляції чи потрапляння вологи в з’єднання — а на кухні це не рідкість.

Підключення без окремої лінії, “від найближчої розетки” — теж поширена історія, особливо в старих квартирах, де проводку робили ще під зовсім інші навантаження років 20-30 тому.

—

Кабель для варильної поверхні підбирається не на око, а під реальну потужність конкретної моделі — з паспорта приладу. Мідь, трижильний ВВГнг-LS відповідного перерізу, окрема лінія з автоматом характеристики C і УЗО на 30 мА — це базовий набір, який закриває питання безпеки і надійності на роки вперед. Економія на цьому етапі майже завжди виходить дорожче — або через ремонт проводки, або через заміну самої плити після короткого замикання.
