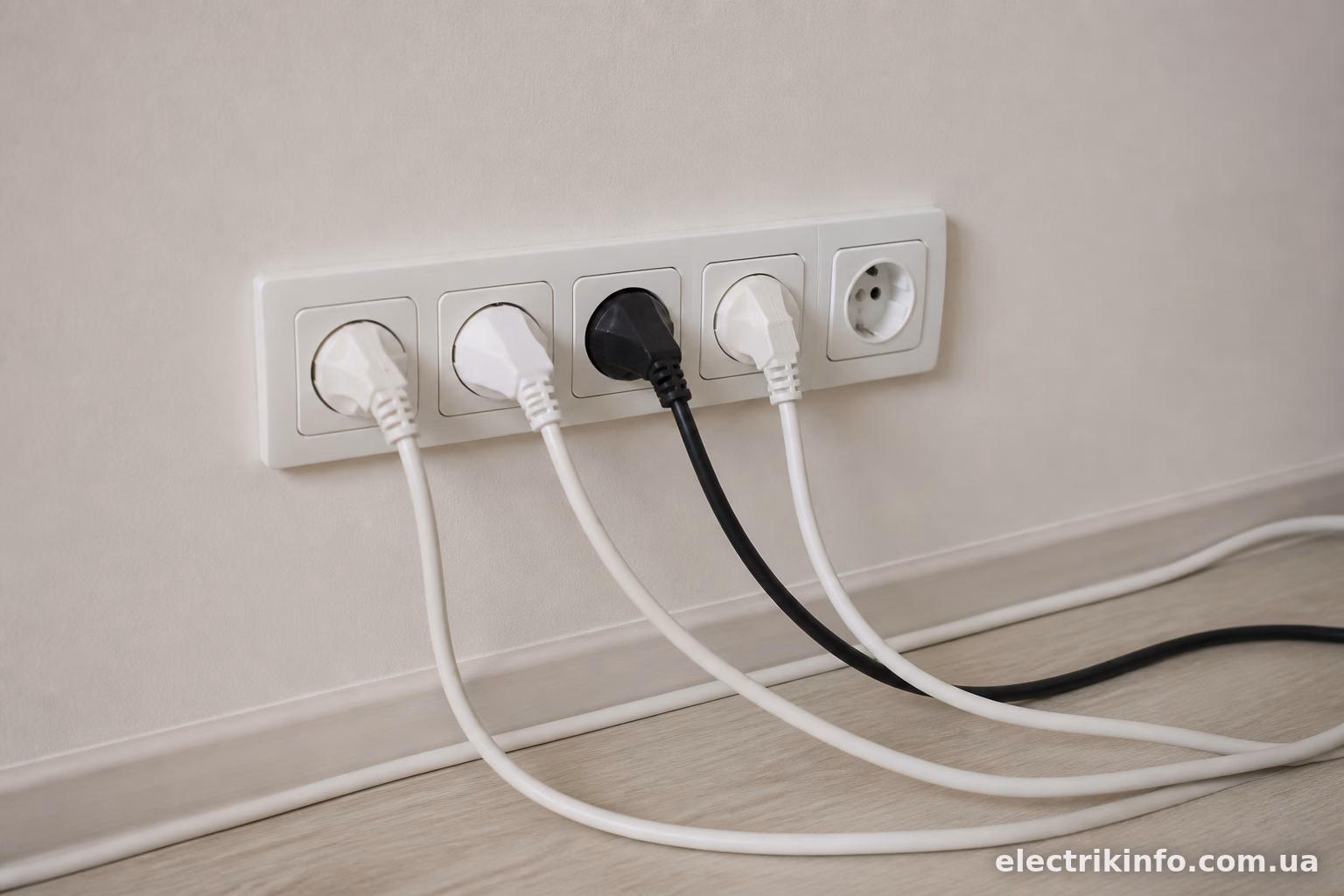

Автомат на 16А — найпоширеніший захист для розеткових груп у квартирах та приватних будинках. Але питання “скільки розеток можна повісити на один такий автомат” поставлене трохи некоректно. Автомат обмежує не кількість точок підключення, а сумарний струм, який через нього протікає. Тобто фізично можна підключити хоч 20 розеток — питання лише в тому, скільки приладів увімкнуться одночасно і яку потужність вони споживатимуть.
Розберемось детальніше, бо тут є нюанси, які часто плутають навіть ті, хто сам займається електромонтажем.
Головний принцип: рахуємо не розетки, а потужність
Автомат 16А розрахований на максимальний струм 16 ампер. При стандартній напрузі 220В це означає:
P = U × I = 220 × 16 = 3520 Вт
Це теоретична межа. На практиці автомат спрацьовує не миттєво при перевищенні, а з певною затримкою — залежно від кратності перевантаження. Короткочасний стрибок до 18-20А автомат може “перетерпіти” кілька хвилин, але постійне навантаження на межі номіналу — погана ідея. Кабель гріється, контакти в розетках теж, і з часом це призводить до оплавлення або навіть загоряння.
Тому в реальних розрахунках закладають запас — зазвичай 70-80% від номіналу. Виходить робоча потужність приблизно 2500-2800 Вт на групу з автоматом 16А. Цього достатньо для більшості побутових сценаріїв, але не для одночасного включення кількох потужних приладів.

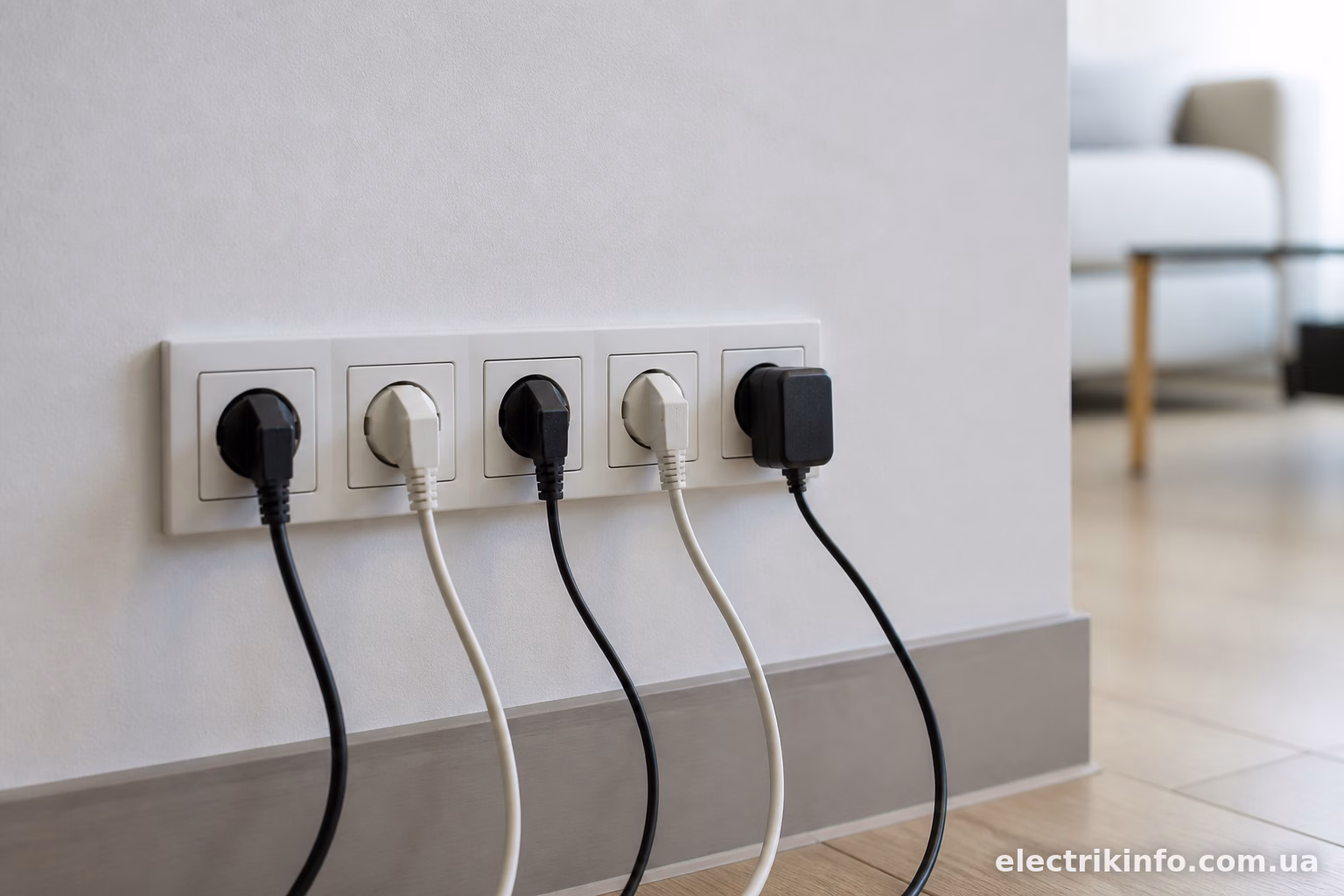

Скільки розеток фізично можна підключити
З точки зору електромонтажу обмежень на кількість розеток у групі немає — ні в ПУЕ, ні в інших нормативних документах прямо не вказано конкретне число. Але є практична логіка.
Зазвичай на одну групу з автоматом 16А і кабелем перерізом 2,5 мм² вішають від 4 до 8 розеток. Це орієнтир, який склався з практики монтажників, а не жорстка норма. У житловій кімнаті чи спальні, де споживачі — телевізор, зарядки, лампа, роутер — можна спокійно повісити навіть 10 розеток на одну лінію, бо сумарне навантаження там мізерне.
А от на кухні ситуація інша. Там на одній групі можуть опинитися холодильник, мікрохвильовка, чайник, тостер — і кожен з цих приладів окремо вже “з’їдає” 800-2000 Вт. Тут навіть 3-4 розетки на одному автоматі 16А можуть бути забагато, якщо все це вмикається одночасно.
Приклад розрахунку для кухні
Візьмемо типовий набір кухонної техніки:
- Електрочайник — 2000 Вт
- Мікрохвильовка — 1000 Вт
- Тостер — 800 Вт
- Холодильник — 150 Вт (пусковий струм вищий, але короткочасно)
Якщо чайник і тостер увімкнути одночасно — це вже 2800 Вт, майже межа для автомата 16А. Додайте мікрохвильовку — і автомат вибиває.
Саме тому на кухнях часто роблять кілька окремих груп: одну для холодильника (щоб не залишити його без живлення при спрацюванні захисту на інших приладах), іншу — для дрібної побутової техніки, третю — окремо під потужні прилади типу духової шафи чи бойлера, якщо вони не мають власного автомата вищого номіналу.

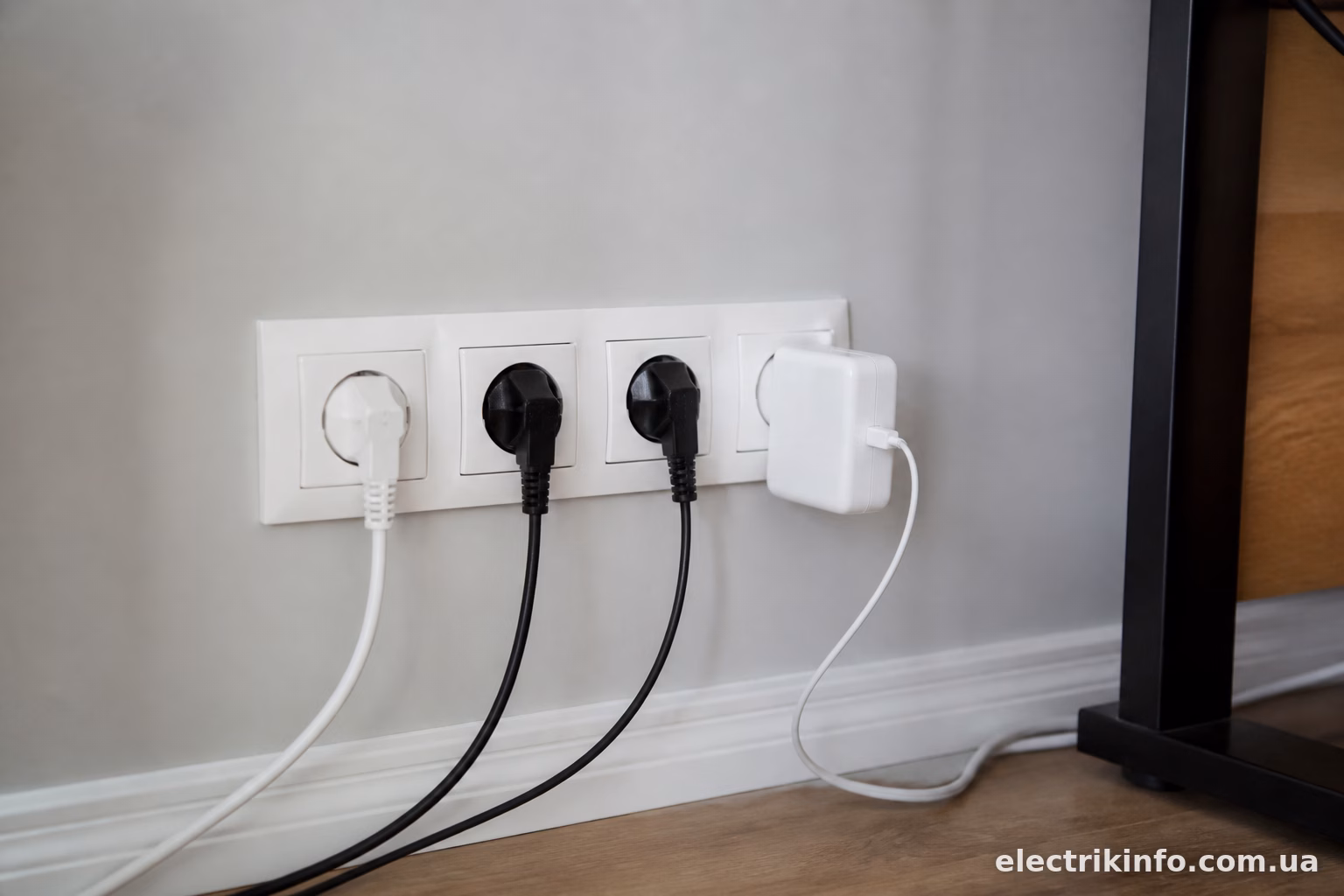

Коли варто розділяти групи
Ділити розетки на кілька груп з окремими автоматами варто в таких випадках:
Кухня — завжди окрема історія. Там концентрація потужних приладів найвища в квартирі, і одна група на 16А фізично не витягне все одночасно ввімкнене обладнання.
Ванна кімната з бойлером чи пральною машиною — теж окрема лінія, часто з автоматом більшого номіналу (20А чи навіть 25А, залежно від потужності бойлера) плюс обов’язкове УЗО.
Кімнати з кондиціонерами — кондиціонер краще виводити на окрему групу, бо він працює тривалий час і споживає стабільний струм, який накладається на інші навантаження.
Робочий кабінет з комп’ютерною технікою — не критично, але якщо там же стоїть обігрівач чи інша потужна техніка, розділення виправдане.
Автомат і переріз кабелю — це пара
Тут важливий момент, який часто ігнорують. Автомат 16А підбирається під конкретний переріз кабелю, а не навпаки. Стандартна пара — автомат 16А і кабель 2,5 мм² (мідь). Це узгоджено з таблицями допустимих струмових навантажень.
Якщо поставити автомат 16А на кабель 1,5 мм², то при тривалому навантаженні, близькому до номіналу, кабель буде грітися сильніше, ніж розрахований захист встигне відреагувати. Це небезпечно — саме кабель, а не автомат, першим постраждає від перегріву.
Тому правило просте: більше розеток на групі — товщий кабель на вводі до щитка. Якщо плануєте вішати 8-10 розеток з потенційно високим сумарним навантаженням, краще одразу закладати кабель 2,5 мм², а в окремих випадках — навіть 4 мм², якщо йде мова про потужну техніку.
УЗО в парі з автоматом
Автомат сам по собі захищає від короткого замикання і перевантаження за струмом, але не рятує від витоку струму — наприклад, якщо людина торкнеться оголеного проводу чи пошкодженого корпусу приладу. Для цього ставлять УЗО (пристрій захисного вимкнення) або диференціальний автомат, який поєднує обидві функції в одному корпусі.
Для розеткових груп у квартирі стандартна практика — УЗО на 25А або 30А з током витоку 30 мА, встановлене перед групою автоматів на 16А. Одне УЗО може обслуговувати кілька груп одночасно, якщо сумарний струм не перевищує його номінал.
Типові помилки при плануванні розеткових груп
Найчастіша помилка — це коли всю квартиру “садять” на один автомат 16А. Виглядає економно на етапі монтажу, але на практиці це означає, що будь-яке перевантаження в одній кімнаті вимикає світло і техніку у всій квартирі. Незручно, і потенційно небезпечно, якщо, наприклад, в темряві залишається робочий холодильник з їжею.
Друга поширена проблема — недооцінка потужності техніки на кухні. Люди рахують “ну там же просто розетки”, а потім дивуються, чому автомат постійно вибиває при одночасному включенні чайника і мікрохвильовки.
Третя помилка — економія на перерізі кабелю. Ставлять автомат 16А, а кабель тягнуть 1,5 мм², бо він дешевший і його простіше протягнути в штробу. Формально автомат може довго не спрацьовувати навіть при перевантаженні кабелю, бо його поріг спрацювання розрахований під більший переріз.
Скільки розеток — практичний висновок
Якщо коротко: для житлових кімнат (спальня, вітальня, дитяча) на автомат 16А можна спокійно вішати 6-10 розеток, бо типове навантаження там невелике. Для кухні краще обмежитись 3-5 розетками на групу, а краще — розбити на 2-3 окремі лінії під різні зони (холодильник окремо, дрібна техніка окремо, потужні прилади окремо).
Головне — не рахувати кількість розеток як самоціль, а прикидати реальне навантаження, яке може виникнути при одночасній роботі всіх приладів у приміщенні. Автомат 16А — це не про “скільки дірок у стіні”, а про те, скільки ватт пройде через провід у пікові моменти.
