Сарай чи хлів рідко проектують заздалегідь з електрикою — зазвичай будують спершу стіни, а про світло й розетки згадують вже коли треба годувати курей у темряві або зварювати щось увечері. Тому проводка в господарську будівлю найчастіше робиться “постфактум”, і саме тут виникає купа помилок: то кабель кладуть без запасу перерізу, то забувають про УЗО, то тягнуть провід просто по землі й дивуються, чому за рік ізоляція потріскалась.
Розберемо все по порядку — від способу прокладання до підключення розеток і освітлення.
Повітряна чи підземна лінія — що обрати
Перше рішення, яке треба прийняти — як тягнути кабель від будинку чи щита до сараю: по повітрю чи під землею.
Повітряний спосіб простіший і дешевший. Використовують самонесучий ізольований провід (СІП) на опорах або натягнутий трос. Мінус — провисання під снігом, ризик обриву гілкою дерева, та й естетика так собі, якщо ділянка невелика. Зате монтаж займає години, а не дні.
Підземна прокладка виглядає акуратніше і довговічніша. Кабель кладуть у траншею глибиною 70-80 см, обов’язково в захисній трубі (гофра ПНД або звичайна каналізаційна труба) і бажано з піщаною подушкою знизу та зверху. Для цього способу підходить кабель ВВГнг або, що надійніше для землі, кабель з бронею — АВБбШв чи ВБбШв. Броньований кабель можна класти без додаткової труби, хоча труба все одно не завадить — якщо колись доведеться перекопувати ділянку, менше шансів зачепити кабель лопатою.
Якщо відстань до сараю невелика, метрів 10-15, і ділянка не в проїзді — можна обійтись і повітряним варіантом. Для 30-50 метрів через город чи де їздить техніка — краще під землю.

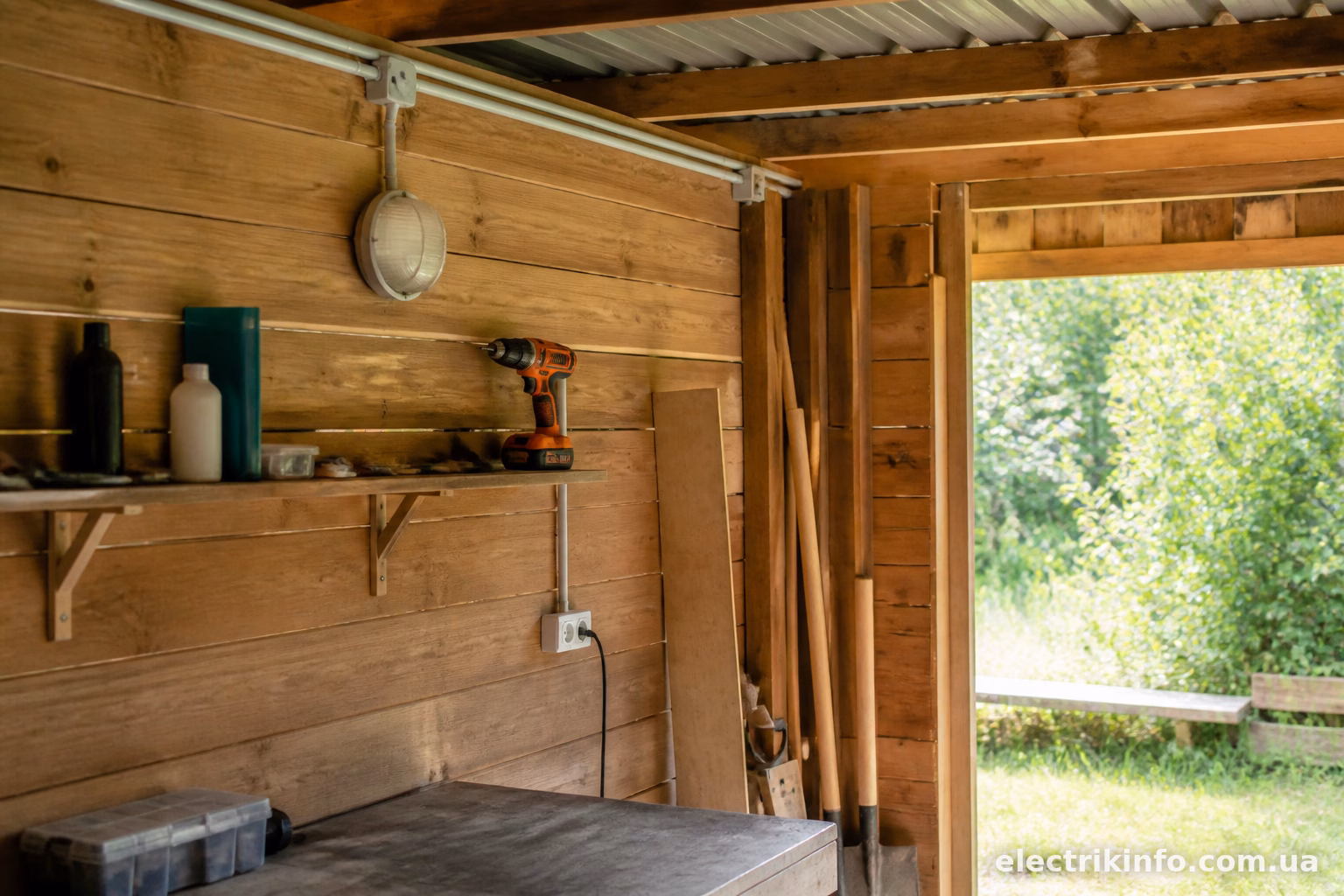

Який переріз кабелю потрібен
Тут головна помилка — економити на перерізі “бо там же тільки лампочка й одна розетка”. А потім людина купує зварювальний апарат або циркулярку, і провід починає гріти собі повітря на ізоляції.
Орієнтовно для сараю з освітленням та кількома розетками під побутове навантаження (болгарка, дриль, компресор) вистачить кабелю перерізом 2.5 мм² для мідної жили. Якщо плануєте зварювальний апарат, обігрівач потужністю понад 2 кВт або одночасну роботу кількох потужних інструментів — беріть 4 мм², а краще одразу закладати запас і тягнути 6 мм² на весь сарай, а вже всередині розводити гілками по 2.5 мм².
Довжина лінії теж впливає. Якщо кабель тягнеться 40-50 метрів від щита будинку, падіння напруги може бути відчутним навіть при правильному перерізі по струму — тому для довгих трас переріз варто збільшувати на крок вище розрахункового.
Марка кабелю для зовнішньої підземної прокладки — ВБбШв або АВБбШв (з алюмінієвою жилою, якщо бюджет обмежений, хоча мідь надійніша по контактах і довговічності). Для повітряної лінії — СІП-4 відповідного перерізу.
Захист лінії — автомат і УЗО обов’язкові
Окрема лінія на сарай повинна мати власний автоматичний вимикач у щиті будинку, а не підключатись “на клему” до існуючої групи розеток. Це і зручніше (можна знеструмити тільки сарай), і безпечніше.
Номінал автомата підбирають під переріз кабелю та навантаження:
- для лінії 2.5 мм² — автомат на 16А;
- для 4 мм² — на 25А;
- для 6 мм² — на 32А.
Обов’язково ставте УЗО або диференційний автомат на лінію сараю. Господарські будівлі — це вологість, земляна підлога, можливий контакт з металевими конструкціями (стійла, каркаси теплиць якщо сарай суміщений). УЗО на 30 мА рятує в ситуаціях, коли ізоляція десь пошкоджена, а людина торкається корпусу інструменту чи обладнання. Ставлять УЗО або диффавтомат перед групою розеток і освітлення в самому сараї, додатково до загального захисту в будинку.
Якщо в сараї планується підключення потужного обладнання типу зварювального апарата — варто розглянути окрему групу з окремим автоматом саме під нього, щоб не вибивало загальний захист при кожному запуску.

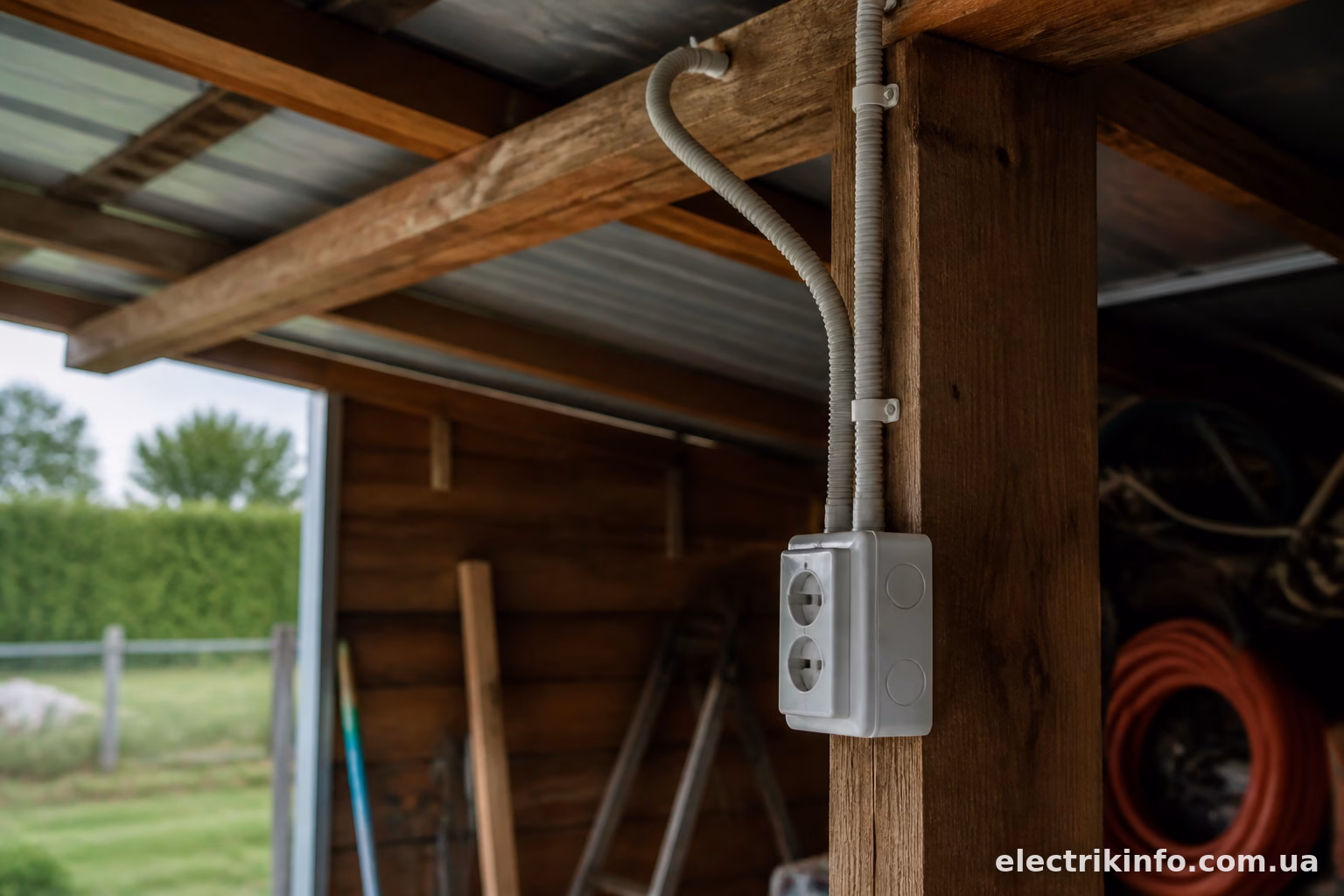

Щиток у самому сараї
Тягнути один голий кабель від будинку і робити з нього розводку “на соплях” по стінах — погана ідея. Навіть у простому сараї варто поставити невеликий розподільний щиток: бокс на 4-6 модулів вистачить за очі.
У щитку розміщують:
- ввідний автомат (можна той самий, що на лінії від будинку, або дублюючий);
- УЗО на групу розеток;
- окремий автомат на освітлення;
- за потреби автомат на потужне обладнання.
Щит краще ставити в місці, захищеному від прямого попадання вологи і пилу — не над годівницями для тварин, не в зоні, де миють підлогу шлангом. Ступінь захисту корпусу від IP54 і вище.
Освітлення сараю — практичні нюанси
Для освітлення господарської будівлі найпростіше й найдешевше рішення — світлодіодні світильники з захистом IP65, розраховані на вологі приміщення. Забудьте про звичайні патрони з голою лампочкою — в сараї завжди пил, павутиння, іноді конденсат.
Вимикачі варто ставити при вході, з зовнішньої або внутрішньої сторони — залежно від того, як зручніше заходити з руками зайнятими відрами чи інструментом. Якщо сарай великий і поділений на кілька зон (курник окремо, зона зберігання інструменту окремо), логічно розвести освітлення на дві-три групи з окремими вимикачами, щоб не палити світло по всій будівлі заради одного кутка.
Висота підвісу світильника — не нижче 2.2-2.5 метра, щоб випадково не зачепити граблями чи вилами.

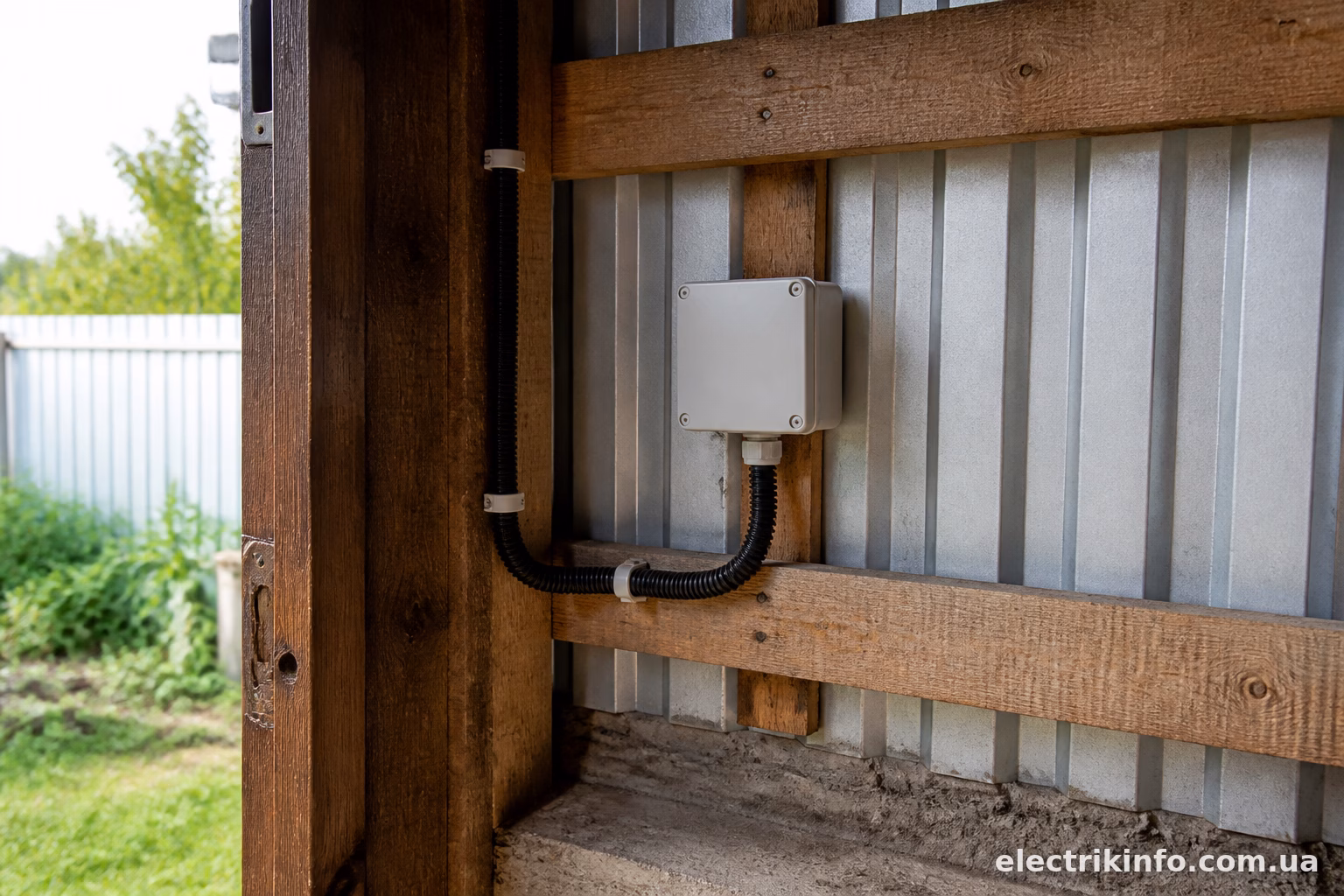

Розетки — де і які ставити
Розетки в сараї теж повинні бути з захистом від вологи та пилу — IP44 мінімум, а якщо приміщення для тварин з підвищеною вологістю (доїльний зал, наприклад) — IP54-IP65.
Висота встановлення — вище рівня, де можлива вода на підлозі чи бризки. Зазвичай 40-60 см від підлоги достатньо, але якщо є ризик підтоплення чи миття підлоги водою — краще 1-1.2 метра.
Кількість розеток розраховуйте з запасом. Одна на всю будівлю — це мало навіть для найпростішого сараю: одну точку зазвичай займає зарядка акумуляторного шуруповерта, інша потрібна для інструменту, третя — для обігрівача взимку. Дві-три розетки в різних частинах будівлі — оптимально для середнього сараю.
Типові помилки при монтажі
Найчастіше зустрічається кабель, прокладений просто по стіні без захисту — з часом миші й гризуни перегризають ізоляцію, особливо там, де зберігається зерно чи корм. Кабель варто ховати в гофру чи кабель-канал, а в місцях, доступних гризунам — використовувати металеву трубу чи хоча б жорсткий гофрований шланг.
Друга типова проблема — відсутність заземлення. У сараї, де є металеві конструкції (загони, годівниці, каркас будівлі), заземлення критично важливе. Занулення без повноцінного контуру заземлення в старих будинках — ризикований варіант, краще зробити окремий заземлюючий контур безпосередньо біля сараю, якщо основний щит будинку не має нормального заземлення.
Ще одна помилка — з’єднання проводів скруткою без ізоляції, просто заклеєні ізолентою. У вологому середовищі така скрутка окислюється і рано чи пізно починає грітись або взагалі відгорає. Використовуйте клемні колодки, краще винтові або з пружинним затиском (Wago), і бажано в герметичних розподільних коробках IP54-IP65.
—
Проводка в сарай — це не про красу, а про надійність і безпеку. Волога, пил, гризуни, тварини, часта відсутність людей поруч (пожежа в сараї помічається пізніше, ніж у будинку) — все це вимагає окремого підходу, більшого запасу перерізу та обов’язкового захисту УЗО. Витратити трохи більше на кабель і автомати зараз — набагато дешевше, ніж потім розбиратись з наслідками короткого замикання чи пожежі в господарській будівлі.
