Пральна машина — один з небагатьох побутових приладів, який споживає багато струму і при цьому підключений до розетки роками без перерви. Якщо вона висить на загальній лінії з іншими розетками кухні чи ванної, рано чи пізно це вилізе боком: то автомат вибиває під час віджиму, то розетка нагрівається, то взагалі проводка починає пахнути паленим. Окрема лінія вирішує ці проблеми раз і назавжди. Розповім, як зробити це правильно, без зайвих витрат і з розрахунком на роки експлуатації.
Навіщо взагалі виділяти окрему лінію
Пральна машина при пуску двигуна та нагріві води тане струм у 10-16 А, а це вже пристойне навантаження. Якщо на тій самій лінії сидить, скажімо, бойлер або мікрохвильовка, і ввімкнути все одночасно — автомат піде вибивати регулярно. Це не поломка, це фізика: сумарний струм перевищує номінал захисту.
Друга причина — безпека. Ванна кімната чи кухня, де стоїть машинка, це зона підвищеної вологості. Стара проводка з алюмінієвим дротом перетином 1,5 мм² просто не розрахована на такі навантаження в довготривалому режимі. Окрема лінія з нормальним перетином і власним УЗО знижує ризик замикання майже до нуля.
І третє — зручність діагностики. Коли щось трапляється саме з пральною машиною, легко відключити тільки її лінію, не залишаючи без світла всю квартиру.

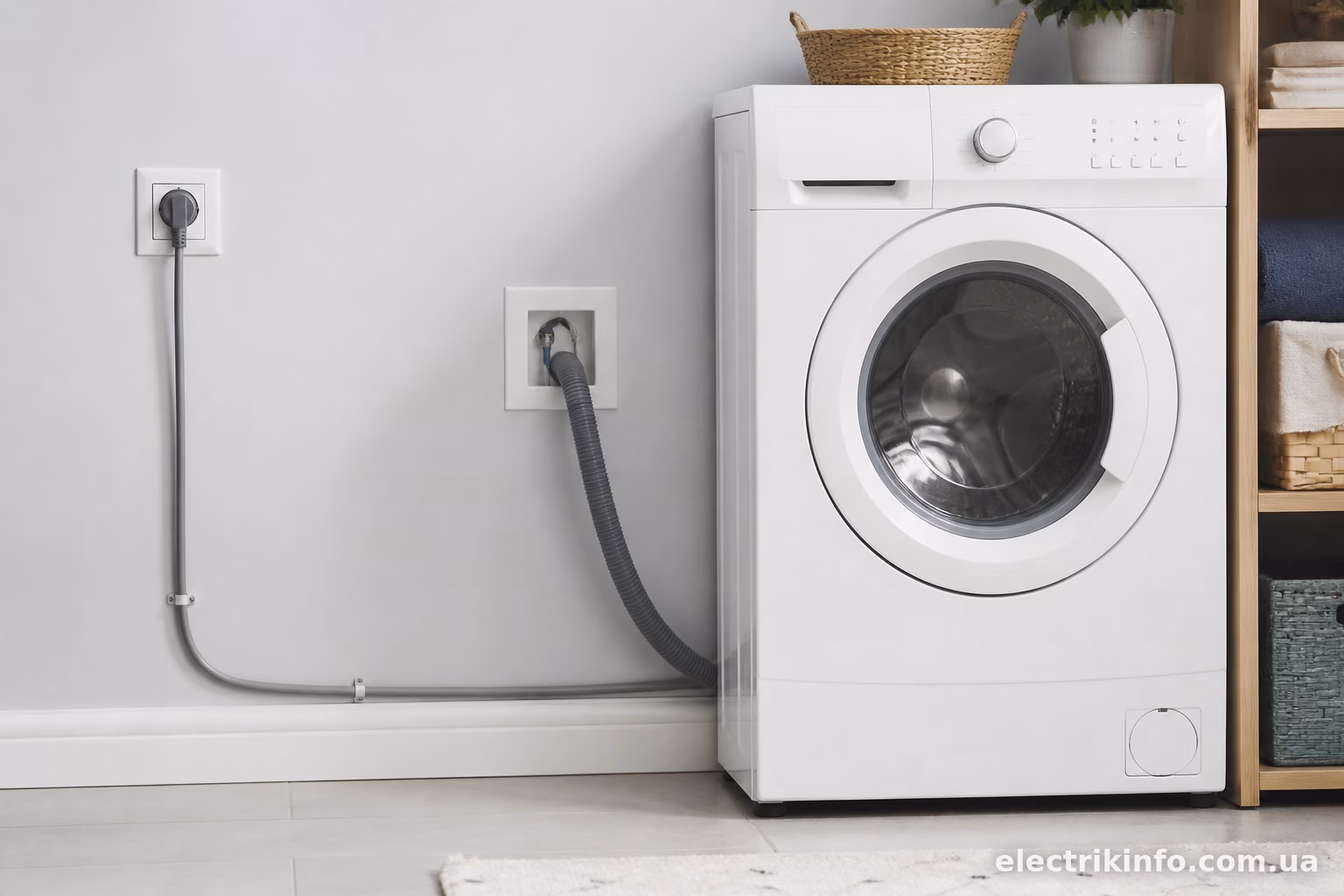

Що знадобиться для монтажу
Список матеріалів невеликий, але економити на них не варто — це той випадок, коли дешевий кабель або китайський автомат можуть коштувати дорожче після пожежі чи замикання.
- Кабель ВВГнг-LS перетином 2,5 мм² (мідь, три жили — фаза, нуль, земля).
- Автоматичний вимикач на 16 А, характеристика С.
- Диференціальний автомат (дифавтомат) або окреме УЗО на 30 мА в парі з автоматом.
- Розетка з заземленням, бажано з ступенем захисту IP44 для вологих приміщень.
- Клеми або гільзи для з’єднань, якщо лінія прокладається не суцільним шматком кабелю.
- Гофра або кабель-канал, якщо проводка йде відкрито.
Щодо перетину кабелю — тут часто сперечаються. Для однієї пральної машини 2,5 мм² вистачає з запасом, навіть якщо машинка потужна, на 2200-2400 Вт нагрівального елемента. Струм при такій потужності — близько 10-11 А, а кабель 2,5 мм² витримує до 25-27 А при відкритій прокладці. Тонший кабель, 1,5 мм², теж технічно впорається, але запас по нагріву буде мінімальний, особливо якщо лінія йде в гофрі під штукатуркою, де тепловіддача гірша.
Схема підключення: від щита до розетки
Логіка проста: від автоматичного вимикача в щитку кабель іде напряму до окремої розетки, без розгалужень по дорозі. Ніяких проміжних коробок з підключенням інших приладів — тільки пральна машина і більше нічого на цій лінії.
Крок 1. У розподільчому щиті ставите окремий автомат 16 А. Якщо в щиті вже є загальне УЗО на всю квартиру — можна обійтися звичайним автоматом. Якщо загального УЗО немає, краще поставити дифавтомат С16 30 мА саме на цю лінію, оскільки волога зона вимагає захисту від струму витоку.
Крок 2. Прокладаєте кабель від щита до місця встановлення розетки. Якщо ремонт вже зроблений і штробити стіни немає бажання, кабель можна пустити відкрито в кабель-каналі — це не так естетично, зате швидко і без пилу.
Крок 3. Підключаєте кабель до автомата: фаза на автомат, нуль і земля — на відповідні шини (N і PE) в щиті. Обов’язково окремі клеми, не скручені разом з іншими проводами.
Крок 4. На іншому кінці лінії встановлюєте розетку. Висота монтажу — зазвичай 50-70 см від підлоги, щоб не потрапила під бризки та була зручна для підключення шнура машинки. Розетка обов’язково із заземлювальним контактом.
Крок 5. Перевіряєте фазування мультиметром або індикаторною викруткою, підключаєте машинку, тестуєте роботу під навантаженням — запускаєте повний цикл прання з віджимом і дивитеся, чи не грається автомат.

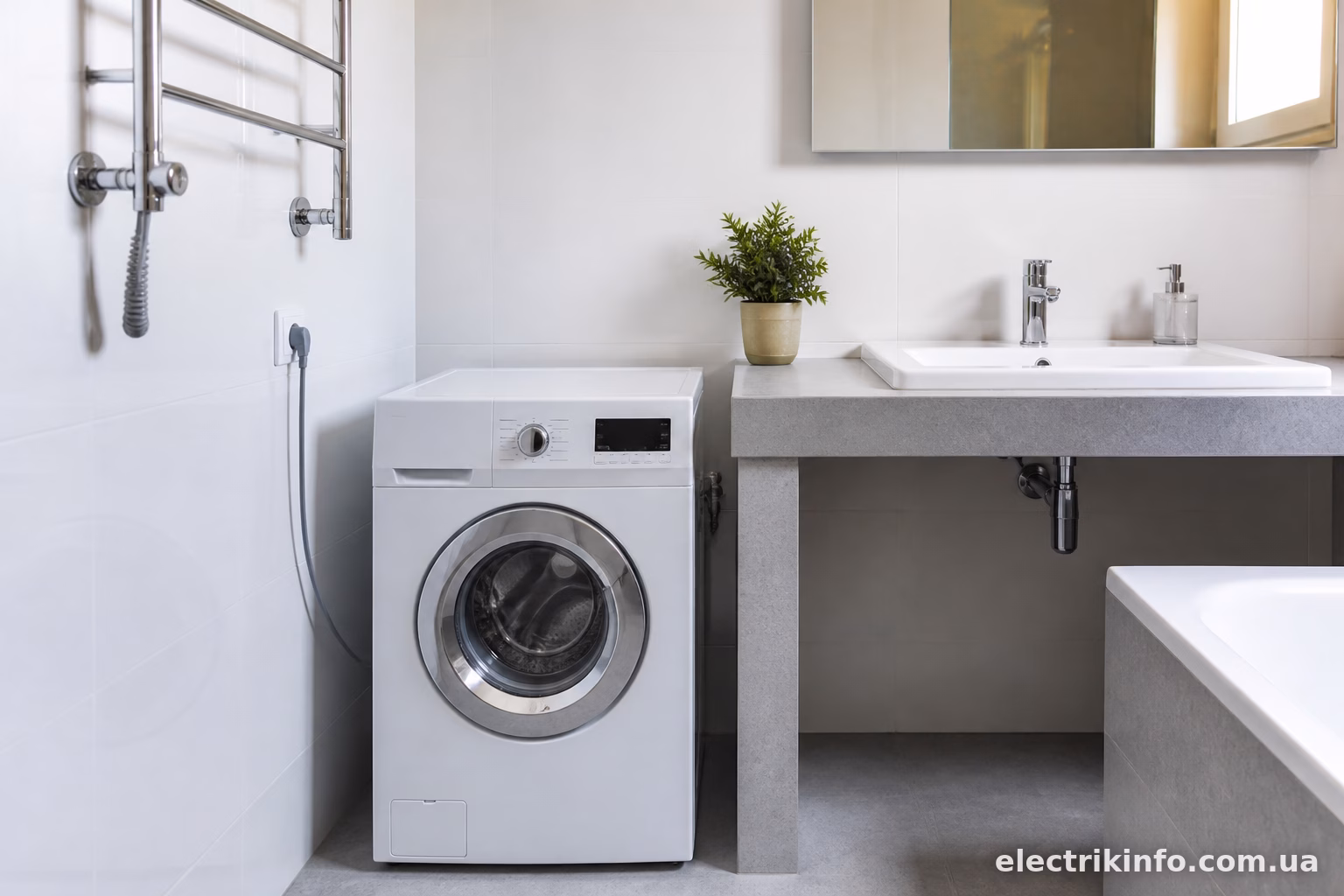

Чи потрібне УЗО саме для пральної машини
Так, і тут без варіантів. Стара або навіть нова пральна машина з часом накопичує вологу всередині корпусу, ізоляція нагрівального елемента може підгнивати, і виникає струм витоку на корпус. Без УЗО людина, яка торкнеться мокрого корпусу машинки, отримає удар струмом. З УЗО на 30 мА система відключиться за долі секунди, і це реально рятує життя.
Дехто ставить УЗО на 10 мА для більшої чутливості саме у вологих приміщеннях — теоретично це правильніше, але на практиці такі УЗО частіше спрацьовують хибно через природну ємнісну втрату довгого кабелю чи фільтрів у самій машинці. Тому 30 мА — це той компроміс, який працює стабільно.
Типові помилки при монтажі
Найчастіша помилка — підключення пральної машини через подовжувач або трійник разом з іншими приладами. Це в принципі перекреслює всю ідею окремої лінії. Навіть якщо кабель у щиті нормальний, а розетка через трійник ділиться з чайником чи феном — навантаження все одно підсумовується, і ризики залишаються тими самими.
Друга помилка — заземлення “на всякий випадок” через нуль, коли немає повноцінного контуру заземлення в будинку. Це небезпечно, оскільки при обриві нуля на корпусі машинки може з’явитися повна фазна напруга. Якщо в будинку стара система TN-C без заземлювальної жили, краще проконсультуватися з електриком щодо організації нормального заземлення, а не імпровізувати.
Третя типова ситуація — використання алюмінієвого кабелю там, де раніше вже була алюмінієва проводка. З’єднання алюмінію з міддю напряму (без спеціальних клем) з часом окислюється і починає грітися. Якщо стара розводка алюмінієва, а нова лінія мідна, з’єднання варто робити тільки через клемники, розраховані на різнорідні метали, або взагалі тягнути нову лінію повністю мідним кабелем від щита.

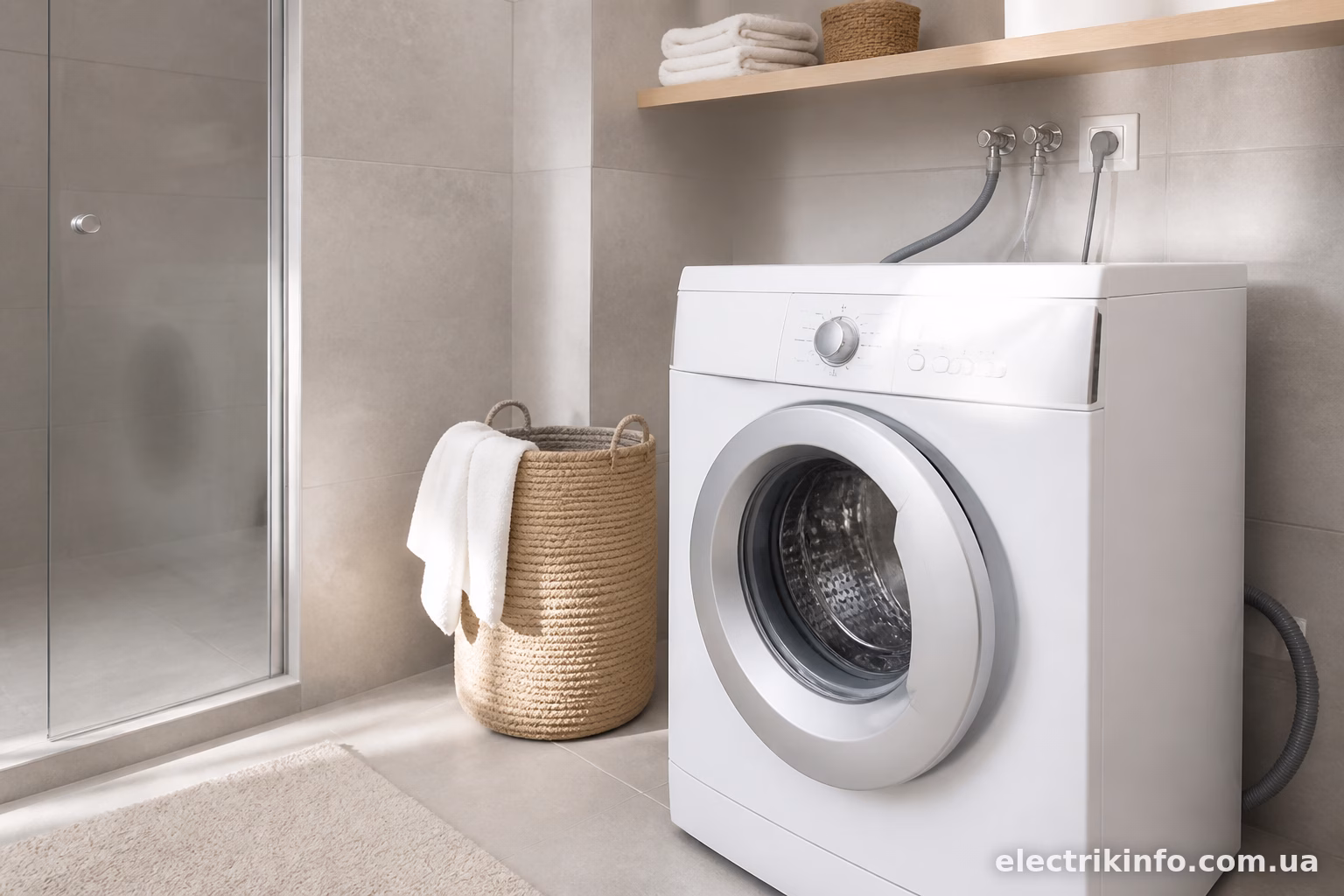

Де краще розташувати розетку
Для ванної кімнати оптимальне місце — стіна поруч з машинкою, не над нею і не за нею впритул, щоб залишався доступ для обслуговування. Мінімальна відстань від розетки до крана чи душової кабіни — 60 см згідно з нормами, хоча на практиці краще закладати більше, якщо дозволяє планування.
Для кухні ситуація простіша — там зазвичай сухіше, і головне враховувати лише зручність підключення шнура машинки без натягу кабелю.
Якщо машинка встановлюється в коридорі чи комірчині (буває і таке в невеликих квартирах), особливих вимог до вологозахисту розетки немає, підійде звичайна розетка з заземленням без ступеня IP44.
Скільки коштує весь монтаж
Якщо рахувати матеріали: кабель 2,5 мм² на 10-15 метрів (типова довжина лінії від щита до ванної в квартирі), дифавтомат С16, розетка з IP44, кабель-канал і клеми — виходить не так дорого, більшість матеріалів доступні в будь-якому магазині електрики. Робота електрика додає суму, яка залежить від регіону і складності штроблення, але це разова інвестиція, яка окупається спокоєм на роки вперед.
Самостійний монтаж можливий, якщо є базові навички роботи з електрикою і розуміння того, що робиш. Але підключення в щиті, особливо якщо там вже багато груп і складна розводка, краще довірити електрику з досвідом — помилка на цьому етапі коштує дорожче, ніж виклик майстра.
Окрема лінія для пральної машини — це не примха і не перестраховка, а нормальна практика, яка знімає купу проблем разом: від вибиваючих автоматів до реального ризику замикання у вологому приміщенні. Витрати мінімальні порівняно з ціною самої машинки, а результат — стабільна робота техніки без сюрпризів на роки вперед.
