Три розетки на одному кабелі — це звичайна шлейфова схема, яку електрики використовують мало не в кожній квартирі. Суть проста: живлення заводиться в першу розетку, а далі йде “шлейфом” до другої і третьої. Ніякого окремого кабелю на кожну точку тягнути не треба — і це заощаджує і гроші, і час на штробленні стін.

Головне питання тут не “чи можна”, а “як зробити правильно”, щоб потім не довелось розбирати стіну через перегрітий контакт чи вибитий автомат.

Коли доречна така схема

Шлейфове підключення чудово підходить для групи розеток з невеликим сумарним навантаженням — кухонна стільниця, робоче місце з комп’ютером, група в спальні під зарядки і нічники. А от якщо на одну з трьох точок планується підключати бойлер, кондиціонер чи потужну духову шафу — краще виводити окрему лінію. Кабель просто не витримає, або доведеться ставити переріз з великим запасом, що дорожче й незручніше в монтажі.

На практиці більшість майстрів обмежують шлейф трьома-чотирма розетками максимум. Формально можна й більше, але тоді зростає ризик, що при аварії на одній точці вирубить усю групу, та й падіння напруги на дальніх розетках стає помітнішим.

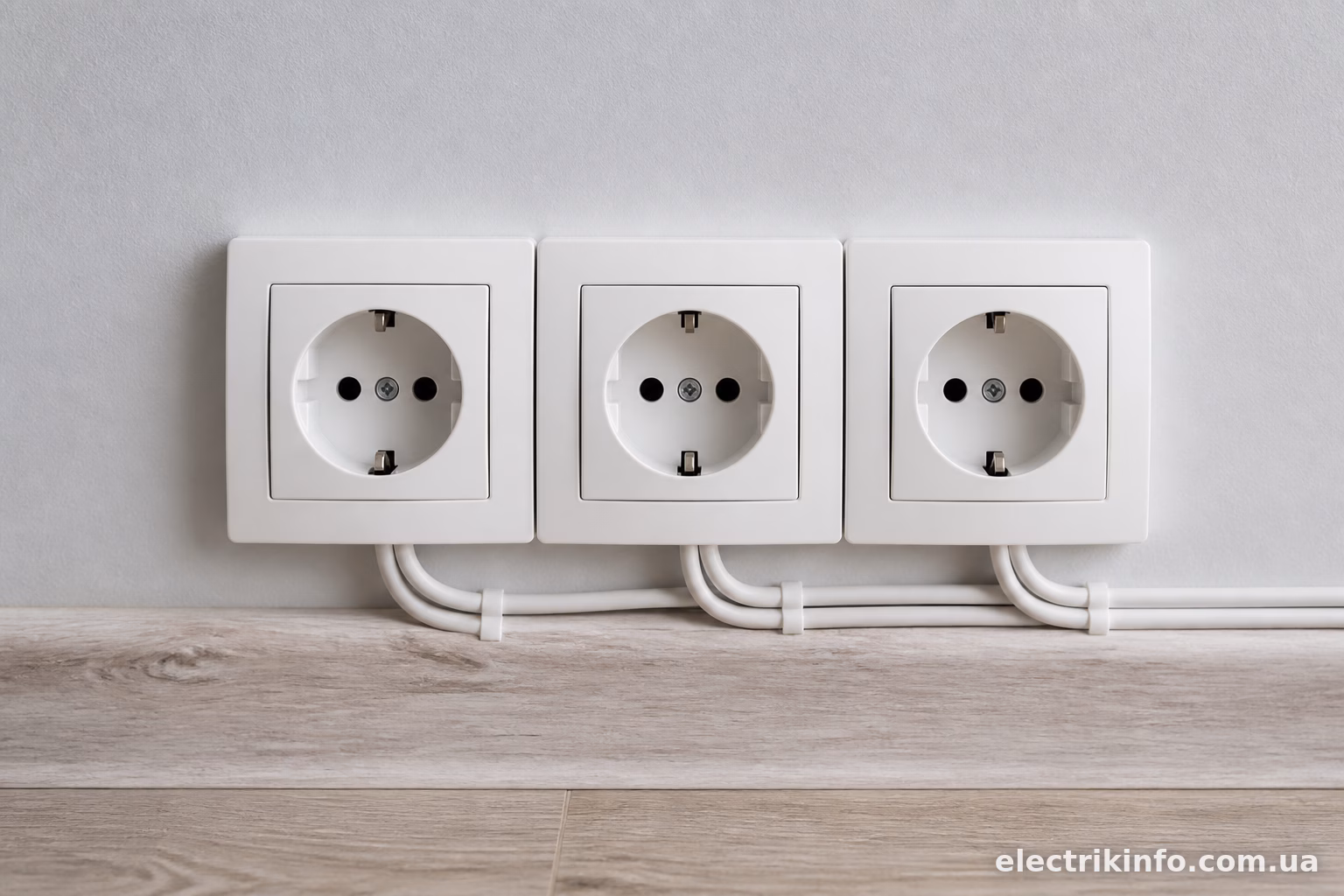

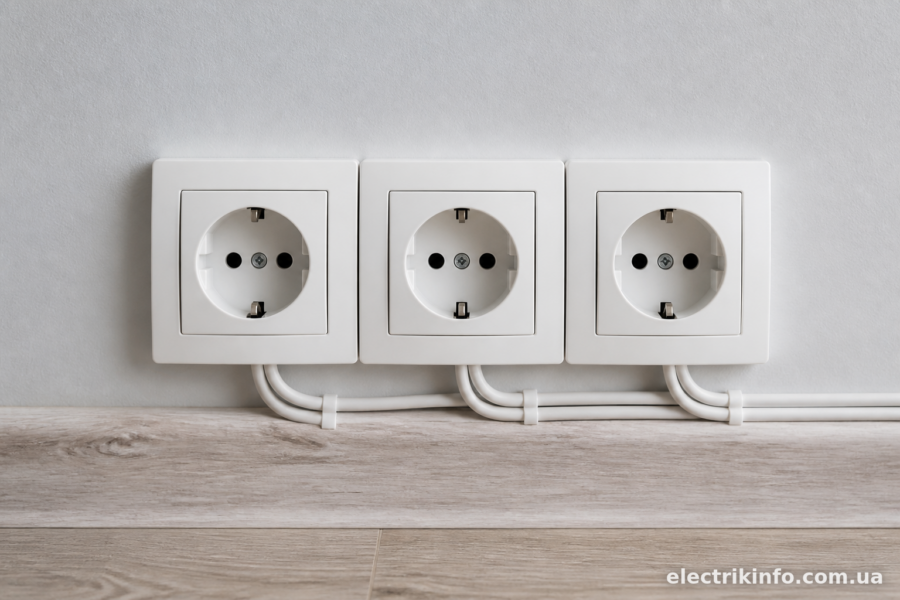

Який кабель вибрати

Для звичайних побутових розеток (телевізор, ноутбук, пилосос, чайник) стандарт — ВВГнг 3х2,5. Три жили: фаза, нуль, земля. Переріз 2,5 мм² розрахований на струм до 25А з запасом, під захисний автомат на 16А цього більш ніж достатньо.

Якщо група живить щось потужніше — наприклад, одна з розеток буде під мікрохвильовку чи потужний обігрівач — варто закладати кабель 4 мм² і автомат на 20А. Але тоді треба перевірити, чи витримає щиток і чи не перевантажите загальний ввід.

Кабель обов’язково з мідними жилами. Алюміній для розеткових груп зараз практично ніхто не закладає — контакти окислюються, з часом з’являється нагрів, і за нормами він для такого застосування вже не рекомендований.

Схема підключення: два варіанти

Існує два способи розвести три розетки одним кабелем.

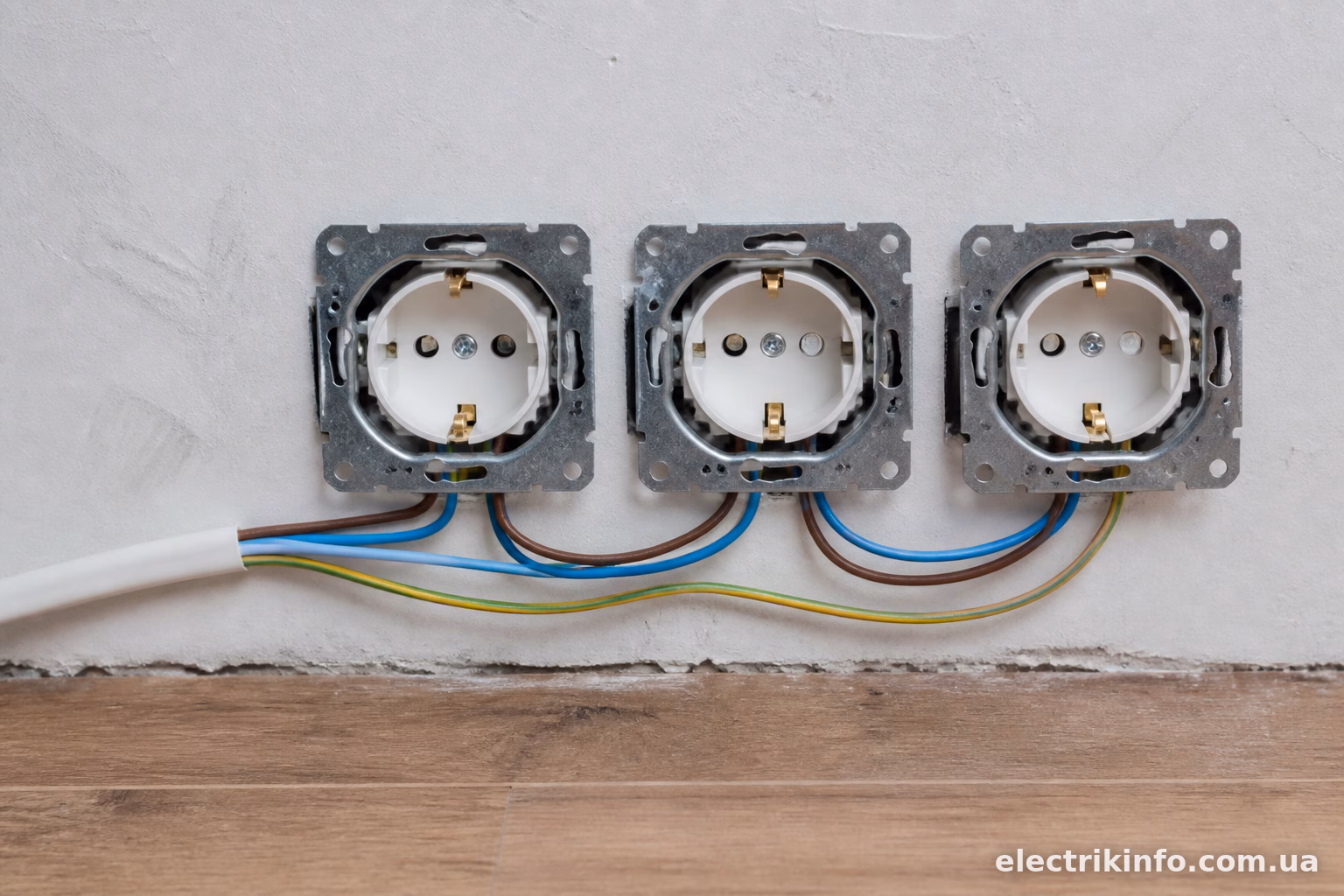

Перший — послідовне шлейфування. Кабель заходить у першу розетку, з неї коротким відрізком того ж перерізу йде до другої, з другої — до третьої. Кожна розетка при цьому має два підключення (крім останньої — там одне).

Другий — з розподільною коробкою. Кабель від щитка заходить у розподільну коробку, а вже з неї трьома окремими відрізками розходиться до кожної розетки. Це зручніше з точки зору обслуговування — якщо одна розетка вийде з ладу, простіше знайти проблему, розкривши коробку, ніж розбирати кожну розетку по черзі.

Я б рекомендував саме другий варіант, коли є технічна можливість поставити коробку. Так і діагностика простіша, і навантаження на клеми розеток менше — не доводиться заводити в одну клему два проводи одночасно, що не завжди зручно з сучасними затискачами.

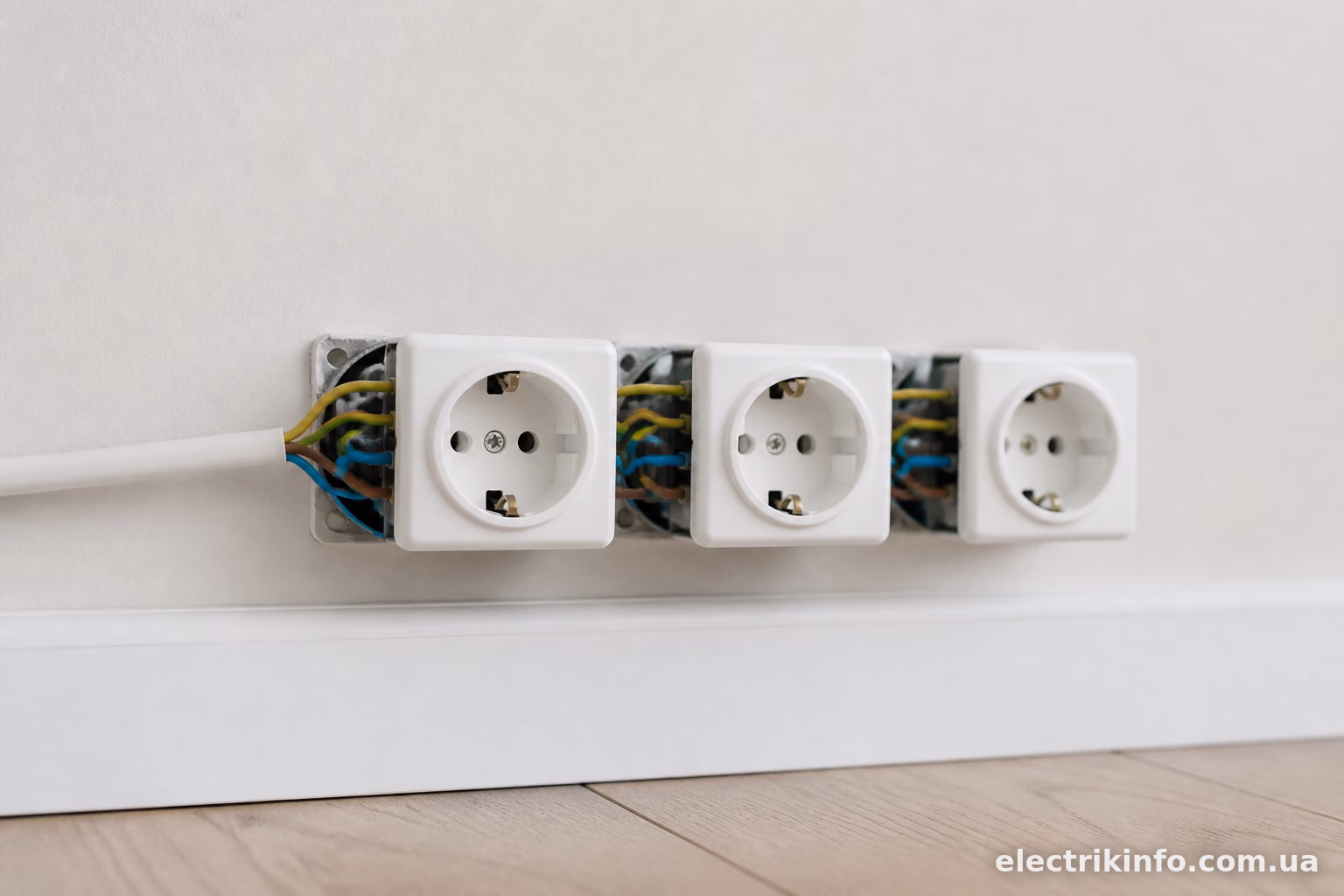

Покрокове підключення шлейфом

1. Знеструмте лінію на щитку — виключіть відповідний автомат і перевірте індикатором, що напруги немає.

1. Заведіть кабель у підрозетник першої точки, зачистіть жили приблизно на 10-12 мм.

1. Підключіть фазу, нуль і землю до клем розетки — фаза зазвичай ліворуч, нуль праворуч (хоча принципової різниці для розетки без вимикача немає, головне — не плутати з землею).

1. Від тієї ж розетки прокладіть відрізок кабелю такого ж перерізу до другої точки. У клему заводяться одразу два проводи — той, що прийшов від щитка, і той, що йде далі. Якщо клема гвинтова — це не проблема, обидва проводи скручуються разом і затискаються. Якщо клема пружинна (як у сучасних Schneider чи Legrand) — перевірте в інструкції, чи розрахована вона на два провідники в одному гнізді, бо не всі моделі це підтримують.

1. Повторіть те саме для третьої розетки, тільки туди заходить лише один кабель — від другої точки, далі шлейф не йде.

1. Перевірте кожне з’єднання на затягнутість. Слабкий контакт — це найчастіша причина того, що розетка з часом починає іскрити або оплавлятись.

1. Увімкніть автомат і перевірте індикатором наявність напруги на всіх трьох точках.

Розподільна коробка: чим відрізняється монтаж

Якщо обрали варіант з коробкою, послідовність трохи інша. Кабель від щитка заходить у коробку, там же сходяться три відгалуження до кожної розетки. З’єднання жил роблять клемниками WAGO (найзручніше — самозатискні клеми серії 222 або 221), скруткою з подальшою паянкою, або опресуванням гільзами.

Скрутки без пайки категорично не варто робити на силових лініях розеток — контакт з часом слабшає, особливо на кухні, де є перепади температури й вологість. WAGO в цьому плані практичніший — розібрати з’єднання можна за секунду, якщо треба щось перевірити.

Фаза з’єднується з фазою, нуль з нулем, земля з землею — окремими клемниками або гніздами в одному корпусі клемника, якщо він багатоканальний.

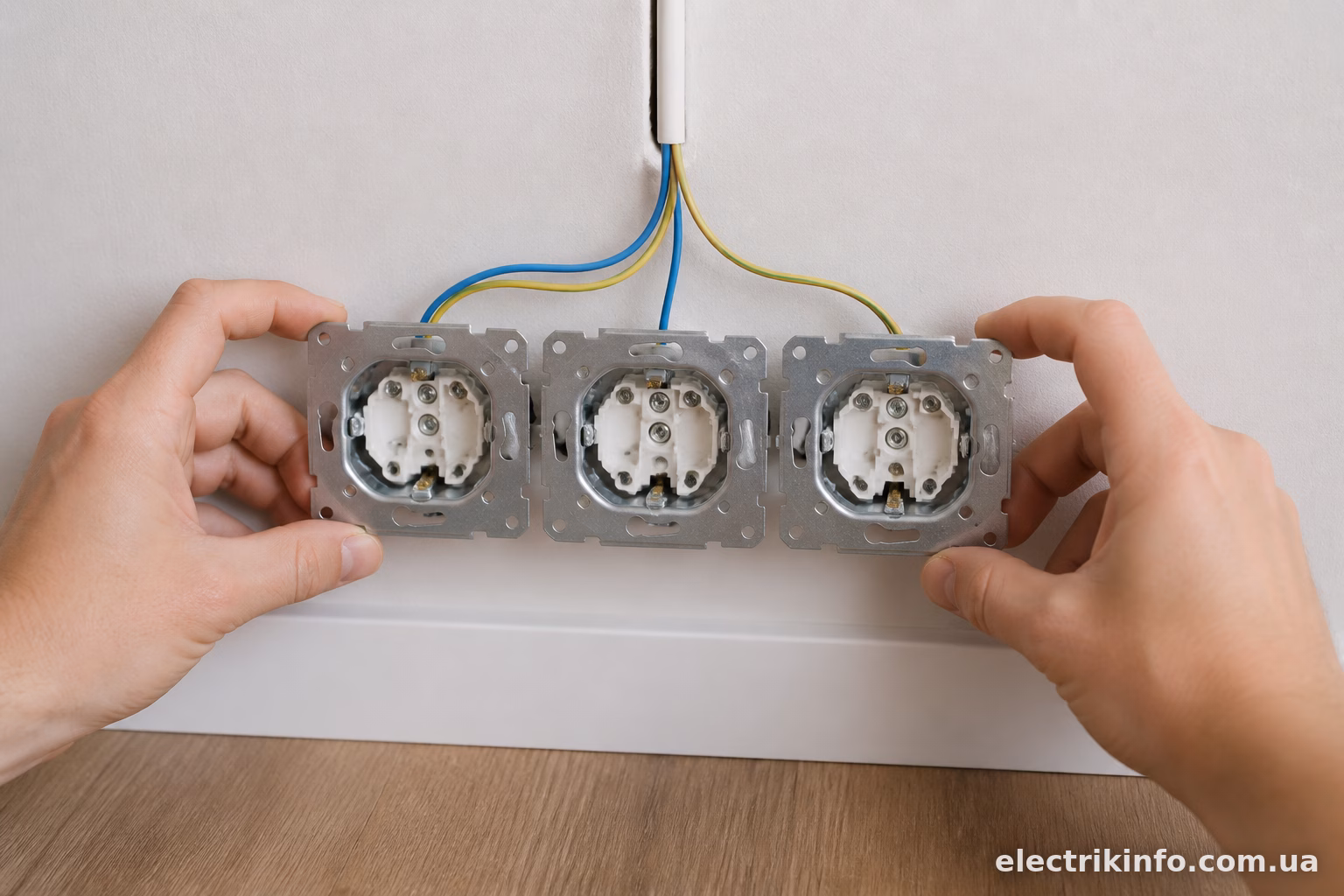

Захист лінії: автомат і УЗО

На групу з трьох розеток обов’язково ставиться окремий автоматичний вимикач у щитку. Для перерізу 2,5 мм² це автомат на 16А, характеристика C — вона найпоширеніша для побутових ліній і витримує пускові струми побутової техніки без хибних спрацювань.

Якщо серед трьох розеток є точка у вологому приміщенні — ванна кімната, кухня біля мийки, балкон — обов’язково додається УЗО на 30 мА або диференціальний автомат, який суміщає в собі функції автомата і УЗО. Це не рекомендація “для галочки” — це те, що реально рятує від удару струмом при пошкодженні ізоляції чи потраплянні вологи в розетку.

Типові помилки при монтажі

Найчастіше зустрічається кілька проблем.

Перше — використання кабелю занадто малого перерізу “про запас на майбутнє”, коли планують потім підключити щось потужне. Так робити не варто: якщо є конкретна потреба в потужному споживачі, краще одразу закласти окрему лінію, а не сподіватись, що тонкий кабель якось витримає.

Друге — слабко затягнуті клеми. Особливо це стосується старих розеток з гвинтовими затискачами — гвинт треба перевіряти через рік-два після монтажу, оскільки мідь має властивість “текти” під тиском, і контакт послаблюється навіть без видимих причин.

Третє — плутанина з фазою й нулем на різних розетках у межах однієї групи. Якщо на одній точці фаза заведена в ліву клему, а на іншій — у праву, це не критично для звичайної розетки, але створює плутанину при подальшому обслуговуванні і може ввести в оману того, хто буде щось ремонтувати через рік.

Четверте — заведення кабелю без запасу довжини. У підрозетнику завжди варто лишати сантиметрів 10-15 запасу з кожного боку, бо рано чи пізно розетку доведеться перепідключати чи міняти, і без запасу це перетворюється на морок.

Коли краще не робити шлейф

Є ситуації, де три розетки одним кабелем — не найкраще рішення. Наприклад, якщо точки розташовані далеко одна від одної (більше 5-7 метрів між крайніми) — падіння напруги на дальній розетці стає відчутним, особливо під навантаженням. У такому випадку розумніше або зменшити кількість розеток у групі, або взяти кабель з більшим перерізом.

Також не варто об’єднувати в одну групу розетки з різним призначенням і потенційно різним навантаженням — наприклад, розетку для холодильника і розетку для пральної машини краще виводити окремо, навіть якщо вони поруч. Одночасний запуск обох приладів може створити пікове навантаження, яке при спільній лінії вибиватиме автомат частіше, ніж хотілося б.

Три розетки на одному кабелі — рішення робоче й перевірене часом, головне — не економити на перерізі кабелю, якісно затягувати з’єднання і не забувати про автомат з правильним номіналом. Якщо є сумніви щодо навантаження чи схеми — краще один раз проконсультуватись з електриком, ніж потім розбирати стіну через оплавлену розетку.
