Подвійна розетка — це коли в одному місці стіни стоять два гнізда під вилки. Зручно на кухні біля стільниці, у вітальні за телевізором чи в спальні біля ліжка, де одночасно вмикають лампу і зарядку телефону. Підключити її самостійно цілком реально, якщо є базові навички роботи з електрикою і трохи терпіння.
Різниця з двома окремими одинарними розетками в тому, що подвійна монтується в один підрозетник (або два спарені) і живиться, як правило, від одного кабелю. Струм на неї приходить один раз, а далі розходиться на обидва гнізда через перемичку.
Які бувають подвійні розетки
На ринку є два основних варіанти конструкції:
- Суцільний блок — механізм одразу на два гнізда, розрахований на один підрозетник збільшеного діаметра (68 мм) або на спарений подвійний.
- Дві окремі рамки з одним підрозетником — по суті два звичайних механізми, з’єднані декоративною рамкою на 2 пости.
Перший варіант простіший в монтажі, бо там уже є заводська перемичка між клемами фази і нуля. Другий доведеться з’єднувати вручну, зате він гнучкіший — можна поставити, наприклад, розетку і вимикач в одному корпусі.
Також варто звернути увагу на наявність заземлюючого контакту. Якщо у квартирі є система заземлення (PE-провідник у щитку), обов’язково беріть розетки з заземленням і підключайте третій провід. Без заземлення можна обійтися тільки в старих будинках, де його фізично нема, але це вже інша розмова — краще при капітальному ремонті добавити заземлюючу жилу.

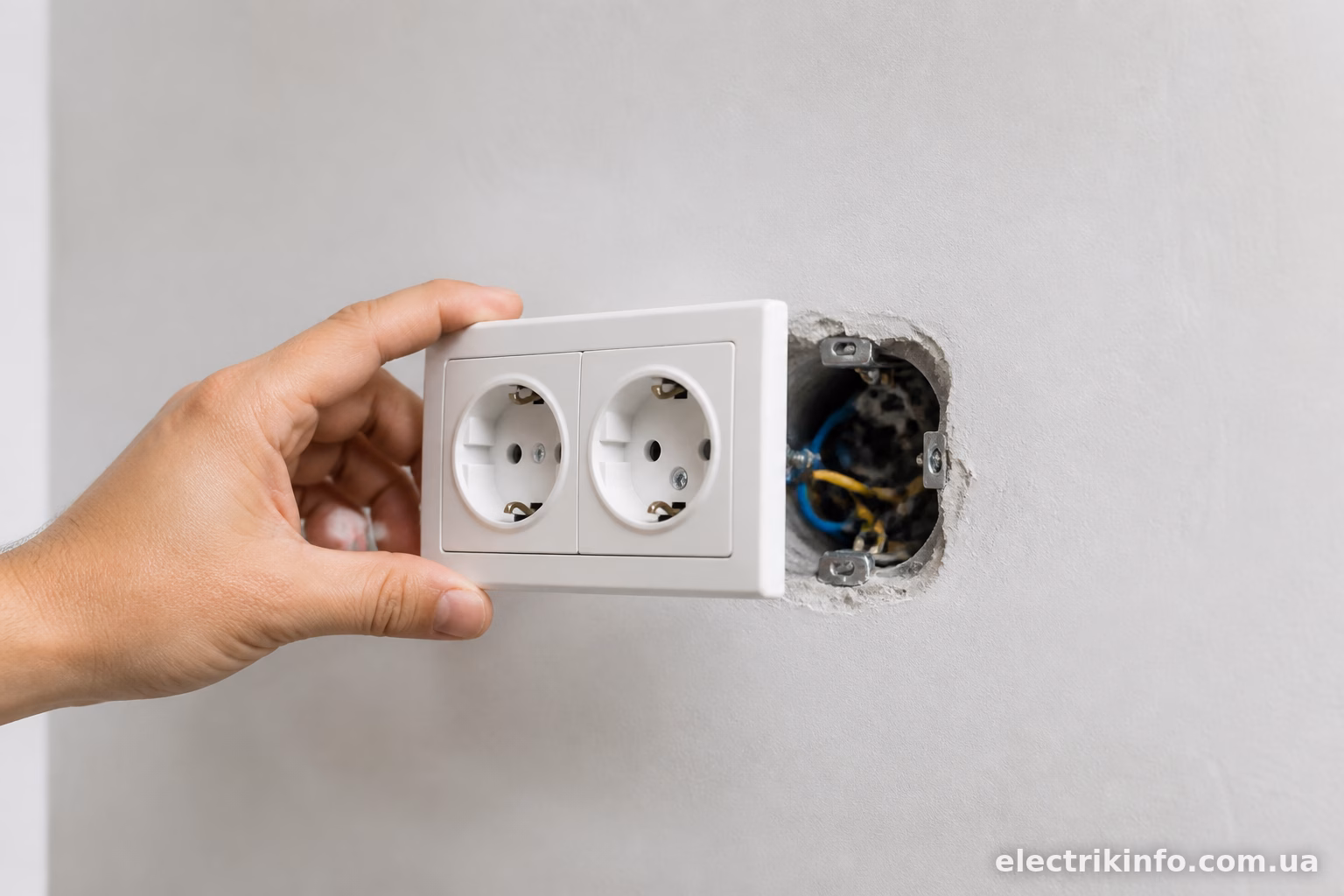

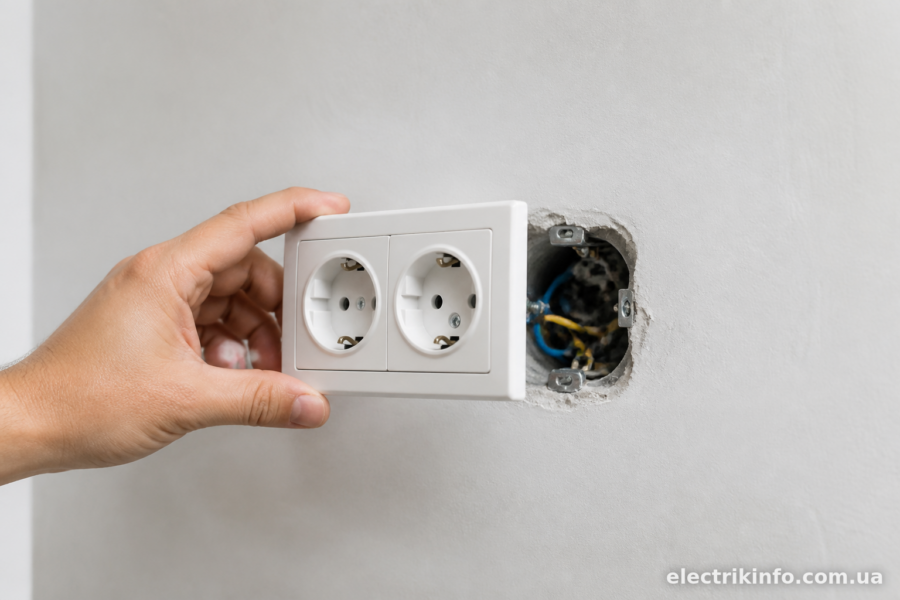

Що знадобиться для роботи
Перед тим як лізти в стіну, підготуйте:
- індикаторну викрутку або мультиметр для перевірки напруги;
- викрутки плоску та хрестову;
- пасатижі, бокорізи;
- рівень (можна на смартфоні) — щоб рамка не стояла криво;
- підрозетник потрібного розміру;
- саму розетку з механізмом;
- ізоленту або клемники WAGO, якщо потрібно нарощувати провід.
Якщо підрозетник вже стоїть у стіні зі старим механізмом — процес спрощується в рази, бо основну штробу вже зробили до вас.
Знеструмлення — це не формальність
Перш ніж торкатись проводів, вимикайте автомат у щитку, який відповідає за цю лінію. Не довіряйте підпису на щитку сліпо — часто попередній власник квартири плутав автомати або підписи стерлись. Перевірте індикаторною викруткою всі жили в підрозетнику — фазу, нуль, землю. Якщо викрутка не світиться на жодному проводі — можна працювати.
Тут же раджу перевірити ще раз мультиметром напругу між фазою і нулем — має бути 0 В. Двічі перевірити швидше, ніж один раз отримати удар струмом.

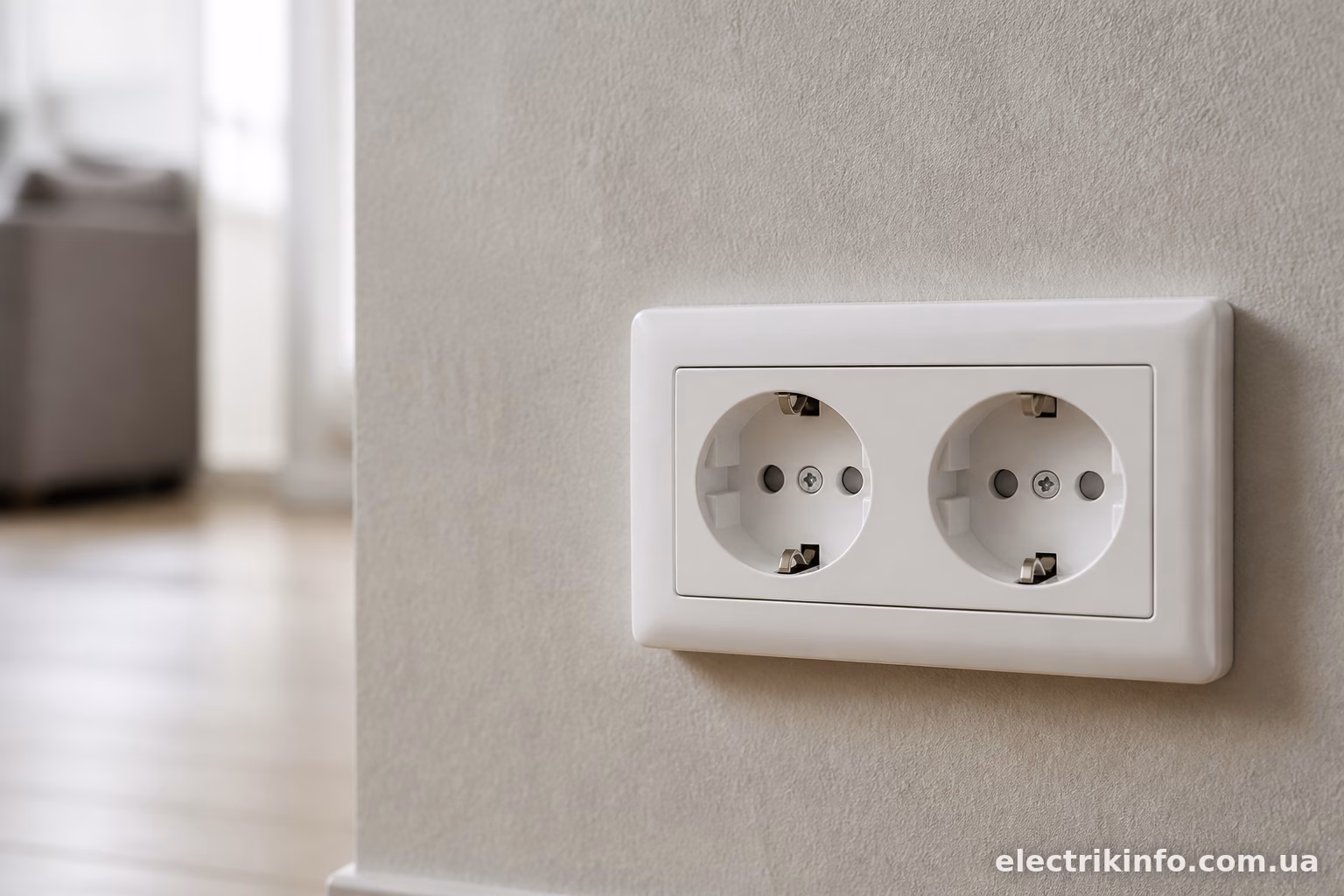

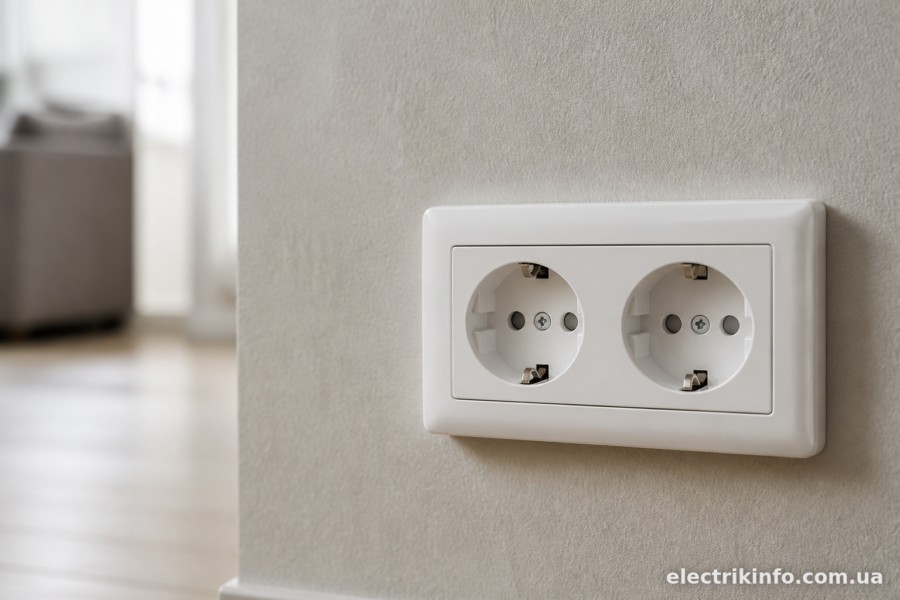

Схема підключення: шлейф чи від коробки
Є два способи запитати подвійну розетку.
Перший — шлейфом. Кабель приходить в підрозетник, підключається до першого гнізда механізму, а від нього коротким відрізком проводу (перемичкою) фаза і нуль йдуть до другого гнізда. Це найпоширеніший варіант для суцільних блоків — там перемичка часто вже вбудована виробником у пластину клем.
Другий — окремими лініями з розподільної коробки. Тоді в коробці вже розводять два окремих кабелі на кожне гніздо. Такий варіант навантажує проводку більше, використовується рідше, зазвичай коли гнізда розетки потрібно підключити до різних груп (наприклад, одне звичайне, інше — через УЗО окремо).
Для більшості побутових задач — кухня, спальня, вітальня — цілком достатньо схеми зі шлейфом. Вона простіша, надійніша і не вимагає зайвого кабелю.
Покрокове підключення
- Зачистіть кабель. Якщо провід новий, зніміть зовнішню ізоляцію на 6-7 см, зачистіть кожну жилу на 10-12 мм.
- Визначте фазу, нуль, землю. У сучасному кабелі ВВГнг колір допомагає: коричневий або чорний — фаза, синій — нуль, жовто-зелений — земля. Але покладатись тільки на колір небезпечно, особливо якщо електрик до вас щось переплутав. Індикаторна викрутка на увімкненому автоматі покаже фазу однозначно.
- Заведіть кабель у підрозетник, залиште достатній запас проводу — сантиметрів 10-15, щоб потім механізм зручно було витягувати для обслуговування.
- Підключіть провід до першого гнізда механізму. Фазу — в клему з позначкою L (або без позначки, тоді орієнтуйтесь по кольору проводу і схемі виробника в інструкції), нуль — в N, землю — на клему із символом заземлення (зазвичай посередині або збоку, часто жовто-зелена клема).
- З’єднайте гнізда перемичкою. Якщо блок суцільний — перемичка вже стоїть заводська, вам залишається просто перевірити, що контакти затягнуті. Якщо два окремі механізми — відріжте три коротких шматки проводу (фаза, нуль, земля) і з’єднайте однойменні клеми обох механізмів.
- Затягніть гвинтові клеми до відчутного опору, але без фанатизму — забагато сили може зірвати різьбу. Якщо клеми пружинні (безгвинтові), просто вставте зачищений провід до клацання.
- Акуратно згорніть провід у підрозетнику гармошкою, щоб механізм зайшов рівно, без перекосу.

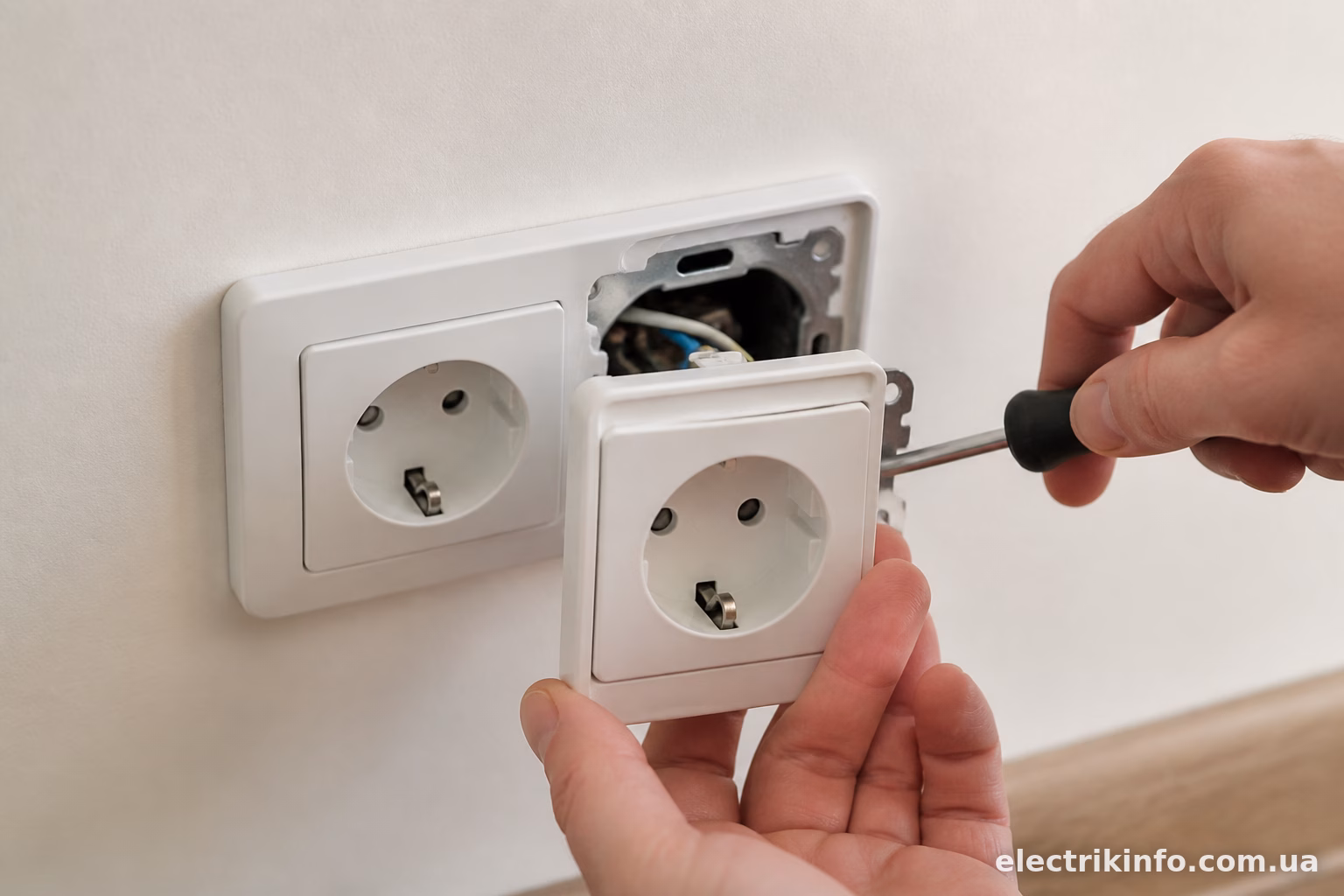

- Закрутіть механізм у підрозетник, вирівняйте по рівню, встановіть декоративну рамку і накладку.
- Увімкніть автомат і перевірте роботу обох гнізд — вставте, наприклад, зарядку або лампу в кожне з них по черзі.

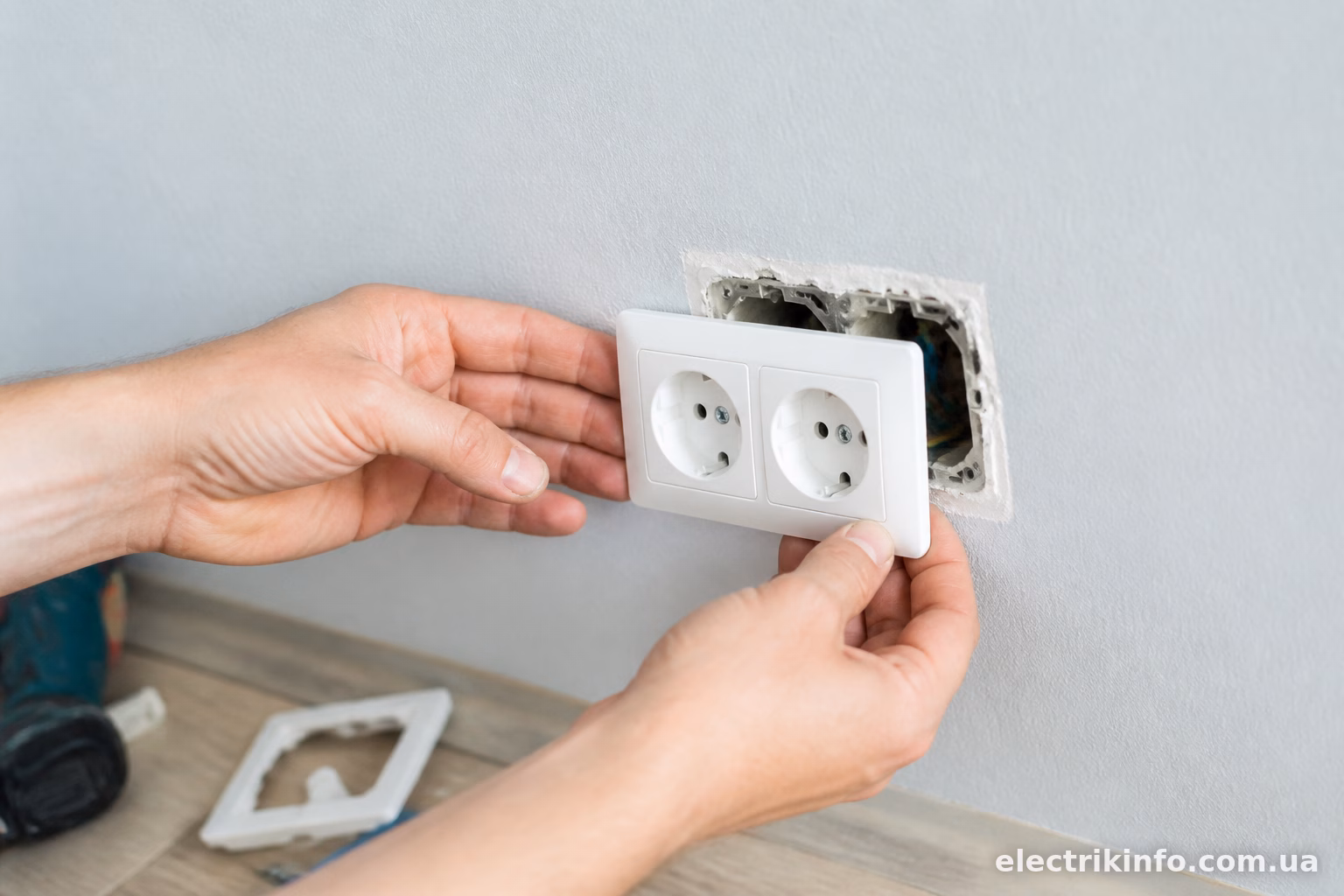

Типові помилки при монтажі
Найчастіше люди наступають на такі граблі:
- Плутають фазу з нулем на перемичці — розетка ніби працює, але при перевірці індикатором фаза “гуляє” не на тому контакті. Небезпечно, бо при вимкненому вимикачі на прикладі, скажімо, з підсвіткою, залишається напруга там, де її не чекають.
- Погано затягують клеми. Слабкий контакт з часом починає грітись, пластик клеми оплавляється, іноді доходить до запаху паленого і навіть загоряння. Це одна з найчастіших причин викликів електрика “чомусь пахне з розетки”.
- Не враховують сумарне навантаження. Подвійна розетка на кухні, куди одночасно втикають чайник і мультиварку — це вже під 3,5-4 кВт. Якщо кабель тонкий (1,5 мм² замість потрібних 2,5 мм²), він буде грітися. Перед монтажем прикиньте, які прилади сюди підключатимуться.
- Забувають про запас проводу. Коли дріт заведений впритул, будь-яке майбутнє обслуговування перетворюється на проблему — механізм ледь витягується, провід натягнутий.
- Ставлять розетку без заземлення там, де воно є в щитку. Втрачається сенс мати заземлюючий контур взагалі, якщо кінцеві точки його ігнорують.
Коли краще не ризикувати самому
Якщо проводка в квартирі стара, алюмінієва, без маркування, і ви не впевнені, яка жила куди веде — не варто експериментувати наосліп. Алюміній має свою специфіку з’єднання (окислюється, ламається при частому згинанні), і краще, щоб з ним працював людина з досвідом. Так само варто звернутись до електрика, якщо потрібно підключити розетку на потужне обладнання типу варильної поверхні або якщо в щитку взагалі немає диференціального автомата чи УЗО на цю групу — його встановлення краще довірити профі, щоб не порушити схему захисту всієї квартири.
Підключення подвійної розетки — робота, яку більшість людей з прямими руками роблять за 30-40 хвилин, включно з підготовкою інструменту. Головне — знеструмити лінію, не плутати фазу з нулем, якісно затягнути контакти і не забувати про заземлення там, де воно передбачене. Решта — справа акуратності та уваги до дрібниць.
