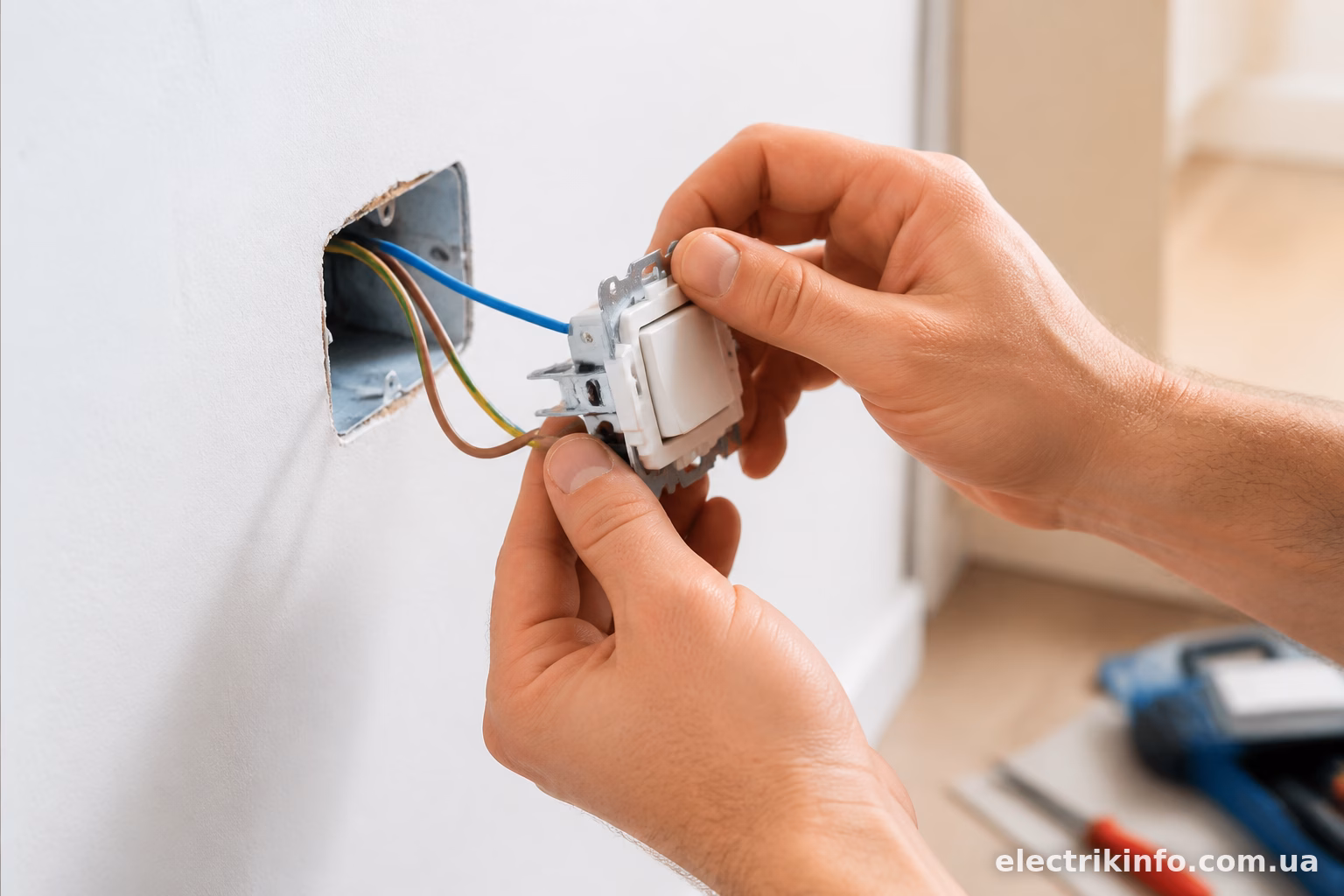

Одноклавішний вимикач — найпростіший елемент електропроводки, з яким має справу навіть той, хто в електриці розбирається на рівні “лампочка світить — добре”. Але саме через простоту тут найчастіше плутають фазу з нулем або забувають знеструмити лінію перед роботою. Розберемось, як зробити все правильно і без сюрпризів у вигляді іскри при вмиканні світла.
Як влаштований одноклавішний вимикач
Всередині корпусу — один контактний механізм на дві клеми (іноді три, якщо є підсвітка). Принцип роботи простий: вимикач розриває фазний провід, що йде до лампи. Коли клавіша натиснута — контакт замкнутий, струм тече до світильника. Відпущена — розрив, лампа гасне.
Важливий момент, який часто ігнорують: вимикач ставлять тільки на фазу, ніколи на нуль. Якщо помилково розірвати нуль, лампа теж буде вимикатись, але патрон залишиться під напругою навіть при вимкненому світлі. Поміняти лампочку в такому стані — це реально вдарить струмом.

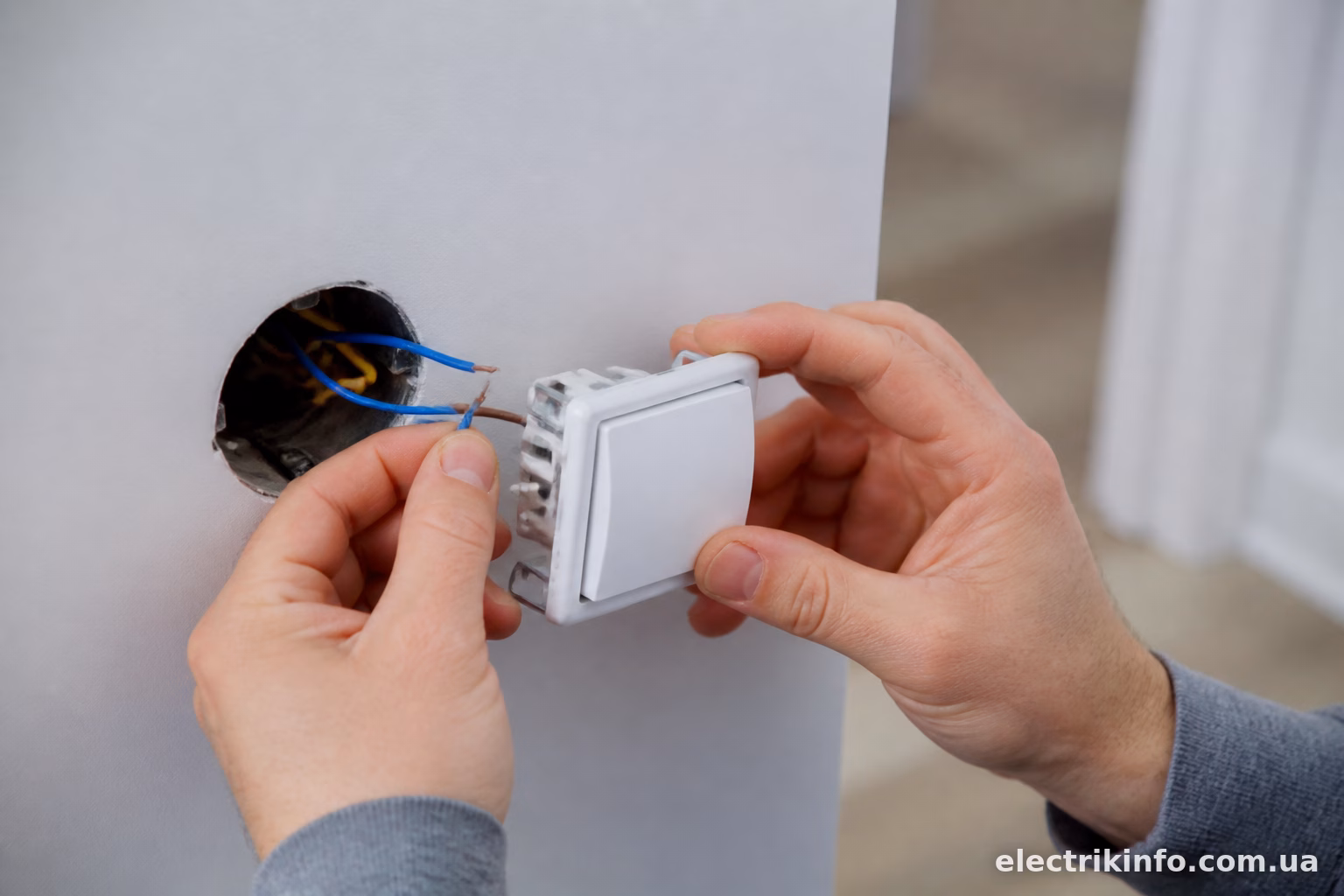

Що знадобиться для роботи
Перед тим як лізти в стіну, підготуйте:
- індикаторну викрутку або мультиметр — визначити фазу;
- викрутку плоску і хрестову;
- пасатижі та бокорізи;
- ізоляційну стрічку або термоусадку;
- сам вимикач (одноклавішний, на потрібну силу струму — зазвичай 10А цілком достатньо для освітлення);
- монтажну коробку (підрозетник), якщо стіна з гіпсокартону чи цегли під приховану проводку.
Якщо проводка вже є і потрібно просто замінити старий вимикач на новий — процес займе хвилин п’ятнадцять. Якщо тягнути кабель з нуля — то це вже інша історія, там і штроблення стін, і розподільна коробка.
Знеструмлення — перший і головний крок
Перш ніж чіпати проводи, вимкніть автомат на щитку, який відповідає за цю лінію. Не покладайтесь на пам’ять “я точно знаю, який автомат” — перевірте індикаторною викруткою або мультиметром, що на проводах немає напруги. Буквально торкніться жала індикатора до кожного провідника в коробці вимикача.
Це не параноя. Щорічно люди отримують удар струмом саме на “простих” роботах з вимикачами, бо поспішили і не перевірили.

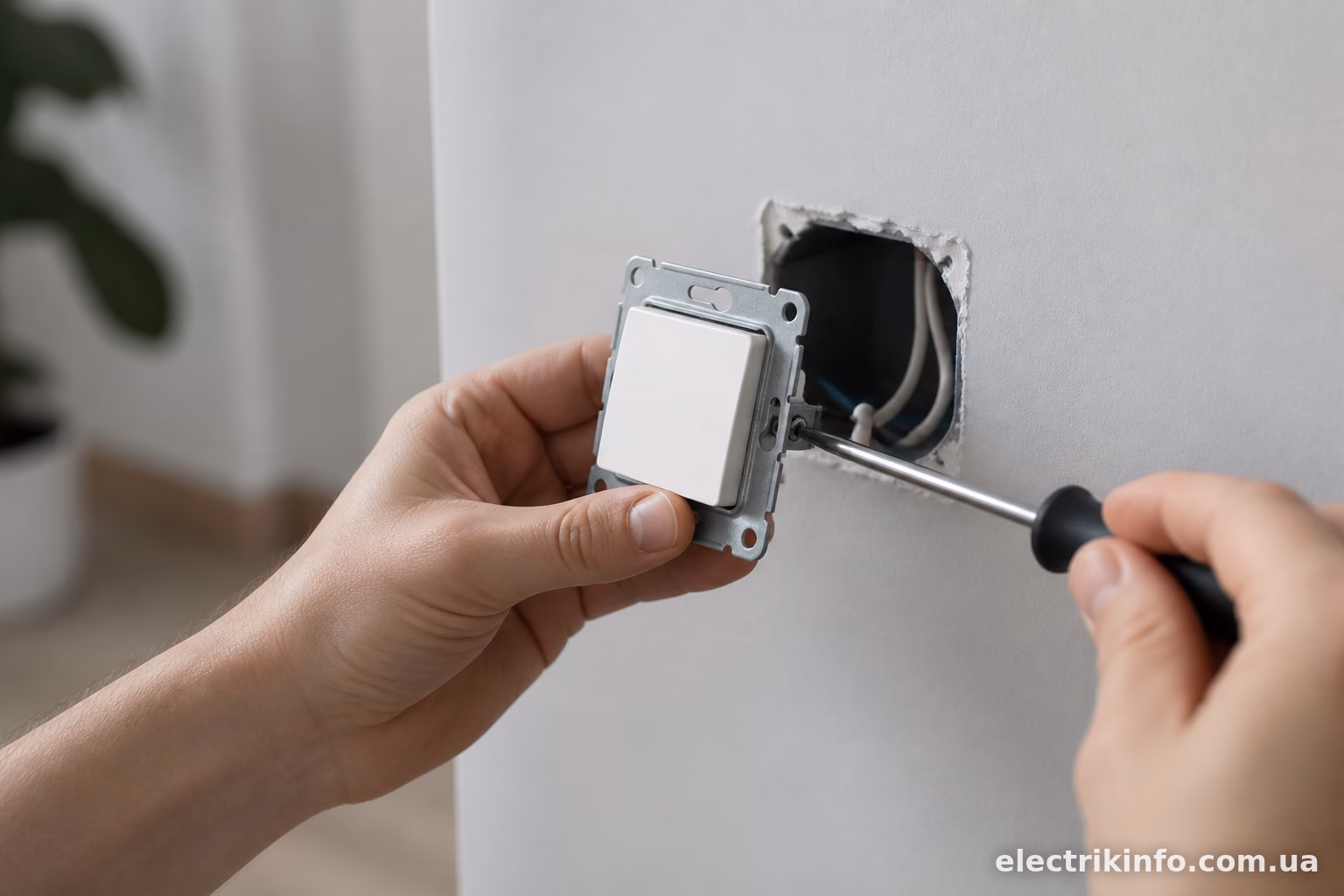

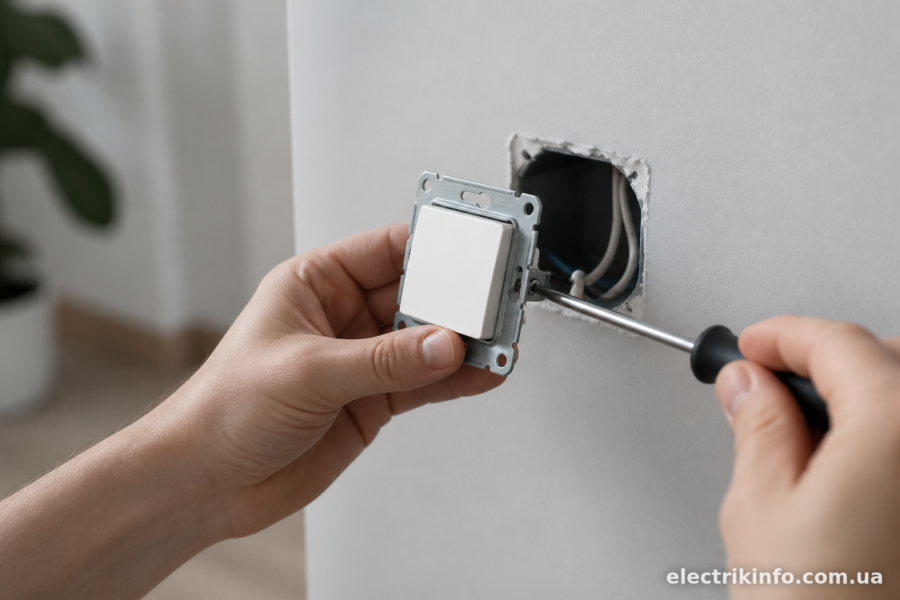

Схема підключення одноклавішного вимикача
Класична схема виглядає так: фаза від щитка приходить у розподільну коробку, звідти йде до вимикача. З вимикача провід (тепер це вже комутована фаза) повертається в коробку і далі йде до лампи. Нуль від щитка йде напряму до світильника, минаючи вимикач.
Виходить, у коробці вимикача два проводи: один — вхідна фаза, другий — вихідна фаза до лампи. У самому корпусі вимикача немає різниці, який провід куди підключати — механізм симетричний, полярності немає. Головне — щоб обидва проводи потрапили на клеми одного контактного вузла.
Покрокова інструкція
- Знеструмлюємо лінію на щитку, перевіряємо відсутність напруги.
- Знімаємо стару рамку та клавішу вимикача (якщо це заміна), відкручуємо гвинти кріплення механізму в підрозетнику.
- Витягуємо механізм назовні, дивимось, скільки проводів заведено — має бути два (або три, якщо стоїть підсвітка чи прохідний вимикач переробили на звичайний).
- Від’єднуємо старі проводи, зачищаємо кінці на 8-10 мм, якщо ізоляція потріскалась або жила окислилась.
- Заводимо проводи в клеми нового вимикача — під гвинтові затискачі або в пружинні клеми (залежить від моделі).
- Затягуємо гвинти з нормальним зусиллям — не перетягуючи, щоб не пошкодити жилу, але й не залишаючи люфту.
- Акуратно складаємо проводи “гармошкою” і заштовхуємо механізм назад у підрозетник.
- Закріплюємо розпірними лапками або гвинтами, ставимо декоративну рамку та клавішу.
- Вмикаємо автомат, перевіряємо роботу.
Якщо вимикач має пружинні клеми (безгвинтові) — там ще простіше: зачищений провід просто вставляється в отвір до клацання. Знімається натисканням на спеціальну кнопку або важіль, залежно від виробника.
Підключення через розподільну коробку
Коли монтуєте проводку з нуля, головна робота відбувається саме в розподільній коробці, а не у вимикача. Туди приходить три кабелі: від щитка (фаза + нуль + земля, якщо є), до вимикача (два проводи) і до світильника (фаза + нуль + земля).
У коробці фазу від щитка з’єднують з одним проводом, що йде до вимикача. Другий провід від вимикача з’єднують з фазою, що йде до лампи. Нуль від щитка йде напряму на нуль лампи, без розривів. Землю, якщо вона є, теж з’єднують напряму, повз вимикач.
З’єднання роблять клемними колодками WAGO, скруткою з подальшою паянкою або спеціальними затискачами. Скрутки без пайки — не найкращий варіант для довготривалої експлуатації, з часом контакт слабшає й можлива нагрів.

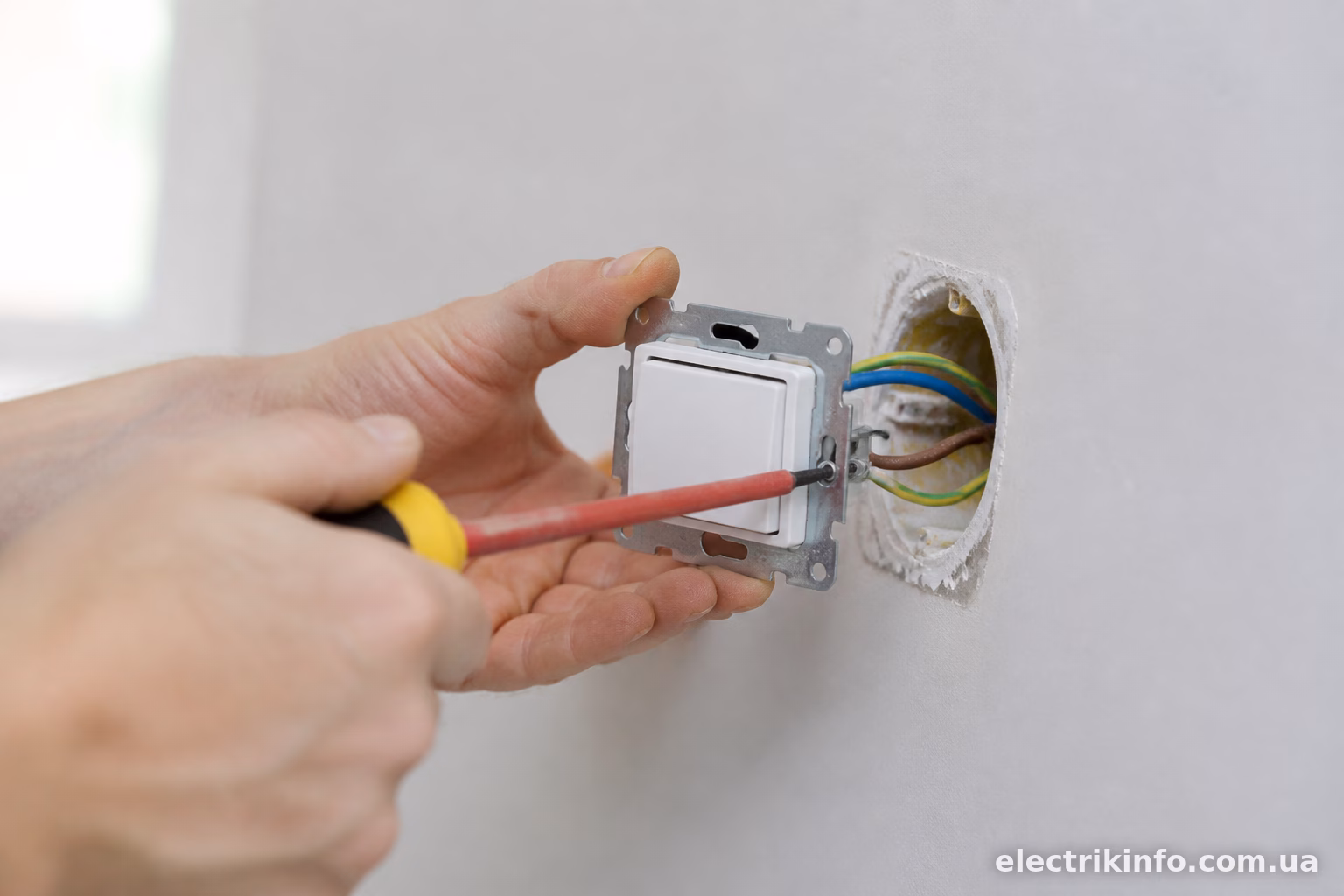

Особливості для різних типів проводки
У квартирах старої забудови часто трапляється алюмінієва проводка. З нею окрема історія: алюміній ламкий, окислюється швидше за мідь, і скручувати алюміній з міддю напряму — погана ідея, виникає гальванічна пара, контакт деградує. Для таких з’єднань варто використовувати спеціальні клеми або перехідні гільзи.
Якщо вимикач ставиться на дерев’яну стіну (дерев’яний будинок, каркасник) — обов’язково під підрозетник кладуть негорючу підкладку, а сам монтаж робиться з урахуванням пожежних норм. У приватному секторі це особливо актуально.
Типові помилки при підключенні
Найчастіше зустрічається розрив нуля замість фази — про це вже говорили вище, і це небезпечно. Друга поширена помилка — погано затягнутий контакт у клемі вимикача. З часом провід нагрівається, ізоляція оплавляється, механізм може почати іскрити або взагалі вигоріти.
Ще один момент — неправильний вибір вимикача за струмом. Для звичайного освітлення 10А вистачає з запасом, але якщо на лінію повішено потужне галогенне освітлення чи щось нестандартне — краще перевірити розрахунок навантаження.
Буває, що майстри плутають фазу і нуль ще на етапі щитка, і тоді навіть правильно зібраний вимикач працює некоректно — лампа світиться тьмяно або вимикач “клацає”, а світло не гасне повністю. У такому разі проблему треба шукати не у вимикачі, а вище по ланцюгу.
Коли краще звернутись до електрика
Заміна старого вимикача на новий — робота, яку можна зробити самостійно, маючи базові навички і розуміння техніки безпеки. А от прокладка нової лінії, робота з розподільним щитом або алюмінієвою проводкою в старому будинку — тут краще або добре підготуватись теоретично, або довірити фахівцю. Помилка в щитку може вивести з ладу не тільки вимикач, а й дорожчу техніку в квартирі.
Підключення одноклавішного вимикача — задача, з якою справляється більшість людей з першого разу, якщо не поспішати і дотримуватись послідовності: знеструмити, перевірити, підключити фазу правильно, надійно затягнути контакти. Все інше — деталі, які приходять з досвідом.
