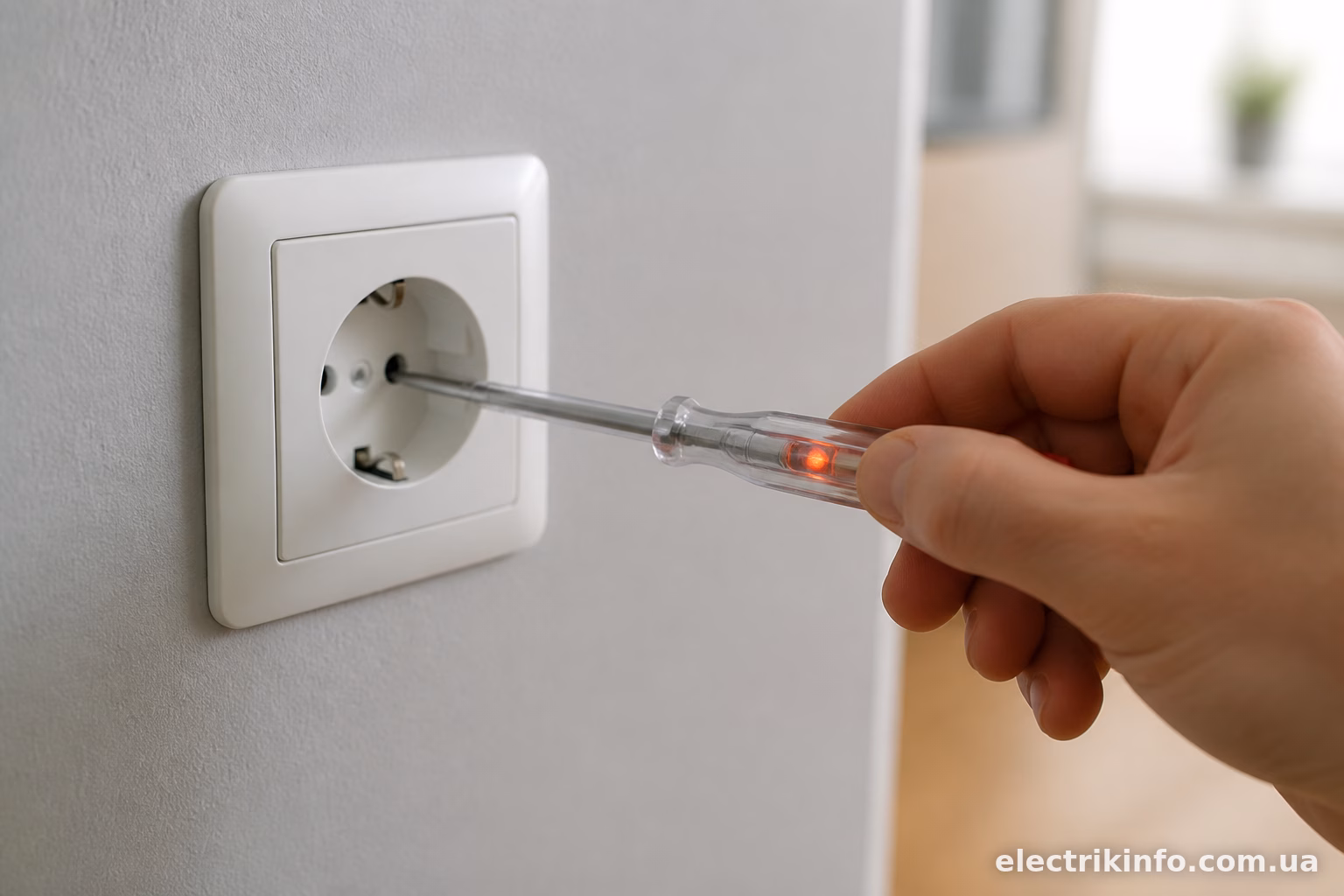

Ситуація знайома багатьом: індикаторна викрутка світиться, показує фазу, а лампочка чи зарядка від телефону в цій же розетці не працює. Здається, що фаза є — а насправді струму немає. Це не магія і не глюк приладу. Причина завжди технічна, і найчастіше вона зводиться до однієї з кількох речей: обрив нуля, слабкий контакт або те, що індикатор реагує на наведену напругу, якої фізично недостатньо для роботи.
Розберемось детальніше, бо ситуації бувають різні, і підхід до діагностики теж відрізняється.
Фаза без напруги — це фаза без замкнутого кола
Щоб щось запрацювало в розетці, потрібне повне коло: фаза, нуль і навантаження між ними. Якщо хоча б одна ланка розірвана — струм не піде, навіть якщо на фазному провіднику є потенціал відносно землі.
Індикаторна викрутка перевіряє саме потенціал, а не працездатність кола. Вона реагує навіть на дуже слабкий струм — буквально частки міліампера, які проходять через тіло людини й лампочку-неонку в корпусі викрутки. Цього вистачає, щоб засвітився індикатор, але зовсім не вистачає, щоб запрацював чайник чи ноутбук.
Тому фраза “фаза є, а напруги немає” насправді означає інше: коло розімкнене, і те, що ловить індикатор, — це не робоча напруга 220В, а щось значно слабше.

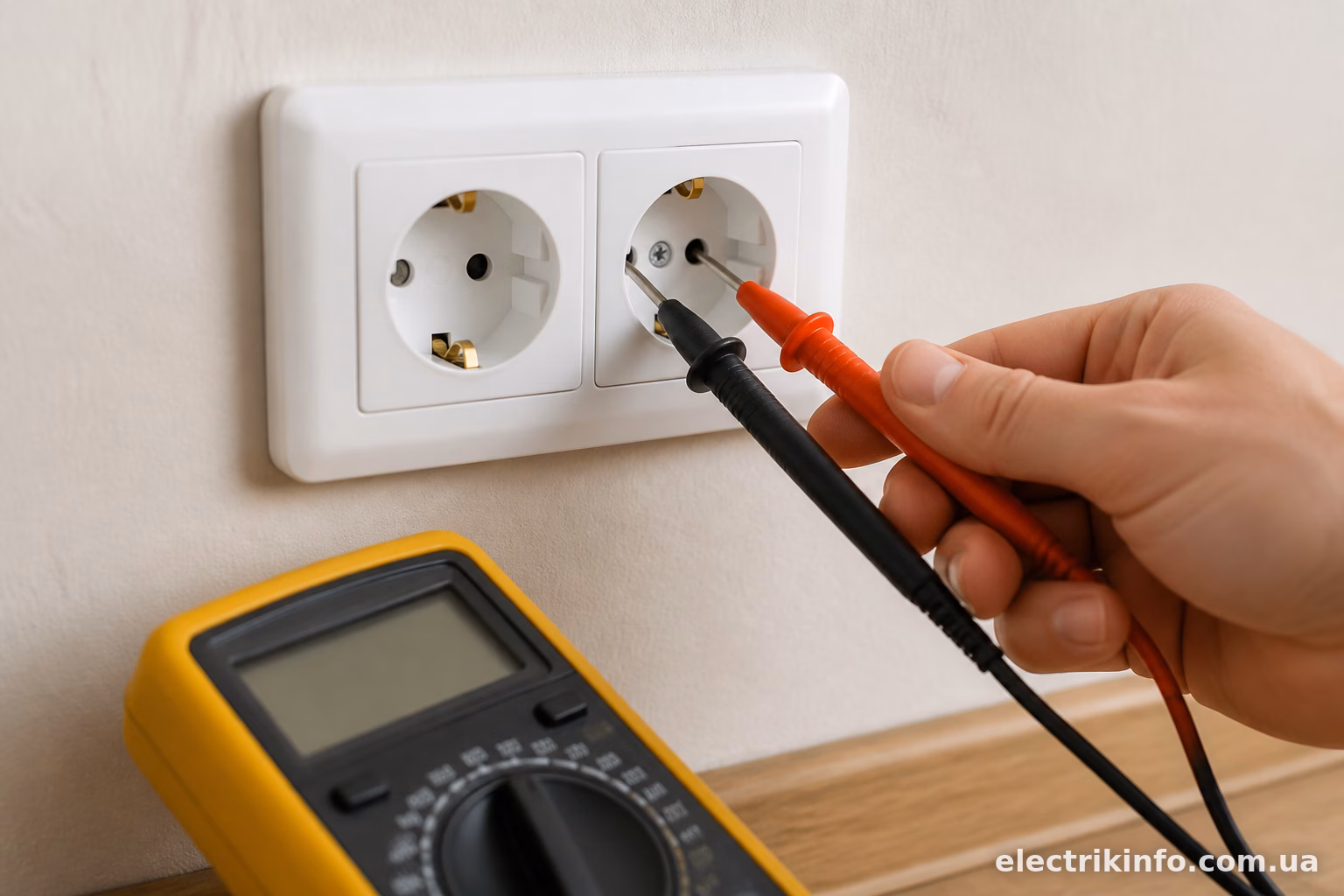

Обрив нуля — найчастіша причина
Це найпоширеніший сценарій, особливо у старих будинках з алюмінієвою проводкою. Нуль може перегоріти або відгоріти в розподільній коробці, в самій розетці, у щитку на під’їзді — де завгодно по трасі.
Коли нуль обривається, а фаза залишається цілою, на розетці зникає повноцінне коло. Але через ємнісний зв’язок між проводами в кабелі (вони ж лежать поруч, у спільній ізоляції) фазний потенціал частково “просочується” на нульовий провідник. Індикатор це вловлює і показує фазу навіть там, де насправді має бути нуль.
У практиці це виглядає так: перевіряєте фазний контакт розетки — світиться. Перевіряєте нульовий — теж світиться, хоч і трохи слабше. Це класична ознака обриву N-провідника десь по лінії.
Небезпека тут не тільки в тому, що прилади не працюють. Якщо в такій ситуації підключити навантаження, а потім нуль раптом “знайдеться” з іншого боку (наприклад, через сусідню розетку в тому ж колі), може статися стрибок напруги — і техніка згорить миттєво. Тому обрив нуля — це не просто незручність, а реальна загроза для електроприладів.

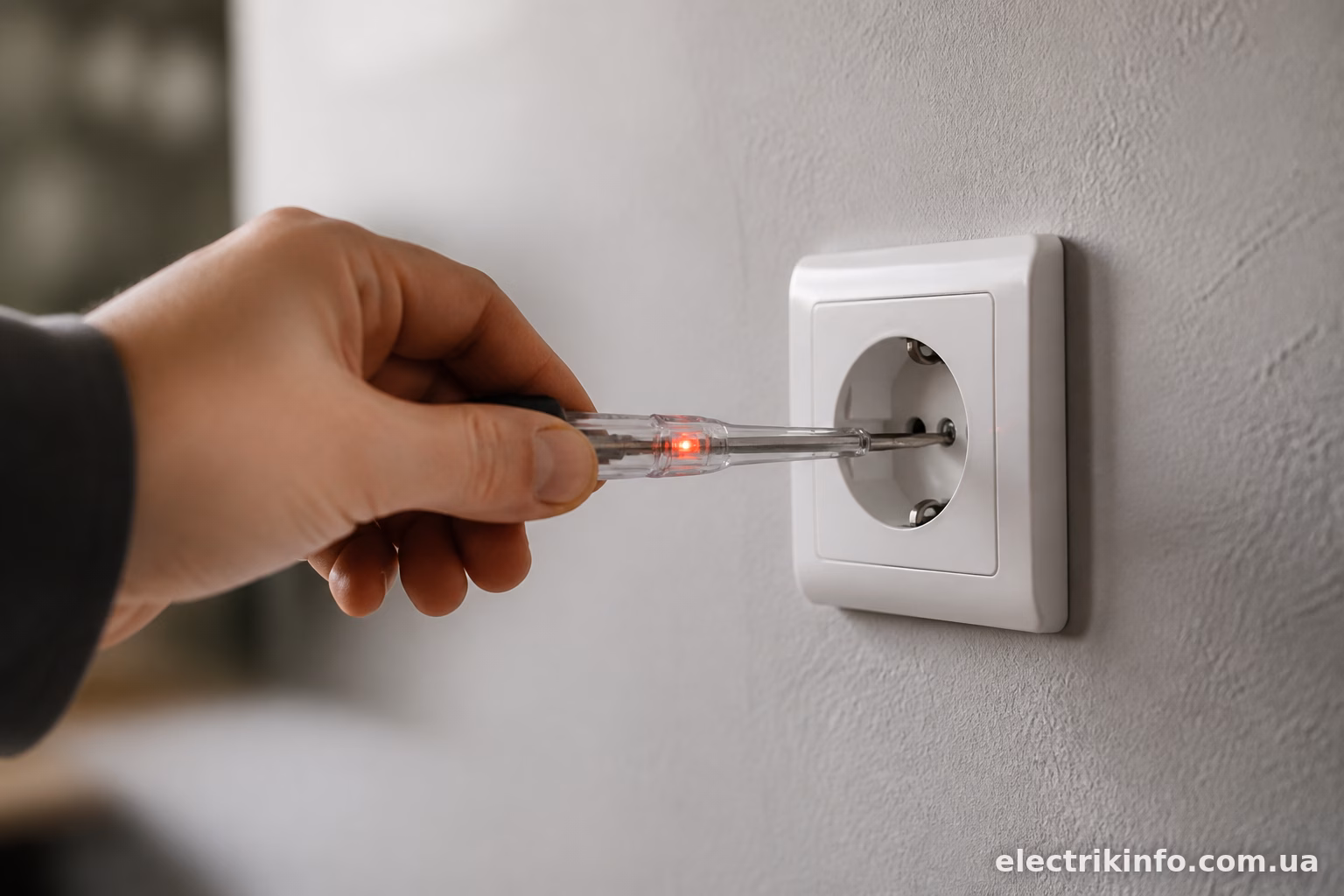

Наведена напруга — коли індикатор бреше
Другий типовий випадок — це коли провід взагалі відключений, лежить окремо, не підключений ні до чого, а індикаторна викрутка все одно показує на ньому фазу.
Причина — та сама ємнісна наведена напруга. Кабелі в квартирі часто прокладені пучками або в одній трубі. Якщо поруч з відключеним проводом проходить кабель під напругою, на відключеному проводі з’являється невеликий потенціал — кілька вольт, іноді до кількох десятків. Для звичайної однополюсної індикаторної викрутки цього достатньо, щоб загорілася лампочка.
Реальної потужності там немає. Через такий провід не піде струм, здатний запалити навіть маленьку лампочку розжарювання, не кажучи вже про роботу побутової техніки.
Як відрізнити реальну фазу від наведеної:
- реальна фаза світить індикатор яскраво і стабільно;
- наведена напруга дає слабке, тьмяне світіння, іноді мерехтливе;
- підключіть до підозрілого проводу невелике навантаження (лампочку на 15-25 Вт) — якщо це наведена напруга, лампочка навіть не блимне, бо струму просто немає фізично.
Найкращий спосіб перевірки в такій ситуації — мультиметр у режимі вимірювання напруги. Реальна фаза покаже стабільні 220-230В. Наведена напруга покаже щось на кшталт 5-40В, які “провисають” при найменшому навантаженні майже до нуля.
Підгорілі контакти в автоматі або розетці
Третій варіант — це коли фаза дійсно є, напруга теж технічно присутня, але через погане з’єднання вона не тримає навантаження.
Класична картина: автомат у щитку роками не вимикався, контакти всередині поступово окислювались і підгоряли. Індикатор на виході автомата показує фазу нормально. Але щойно підключаєш пилосос чи бойлер — напруга просідає до 50-100В, автомат гріється, а прилад або не працює, або працює через раз.
Те саме буває з клемами в розподільних коробках, особливо якщо там скручені алюмінієві й мідні проводи без спеціальних перехідних клем. Контактний опір з часом росте, з’єднання грається, і в результаті — фаза “прозвонюється”, а стабільної напруги під навантаженням немає.
Розетки теж страждають від цього — особливо старі, радянського зразка, з ослабленими пружинними контактами. Вилка в них тримається вільно, контакт нестабільний, і при найменшому навантаженні напруга падає або зникає зовсім.

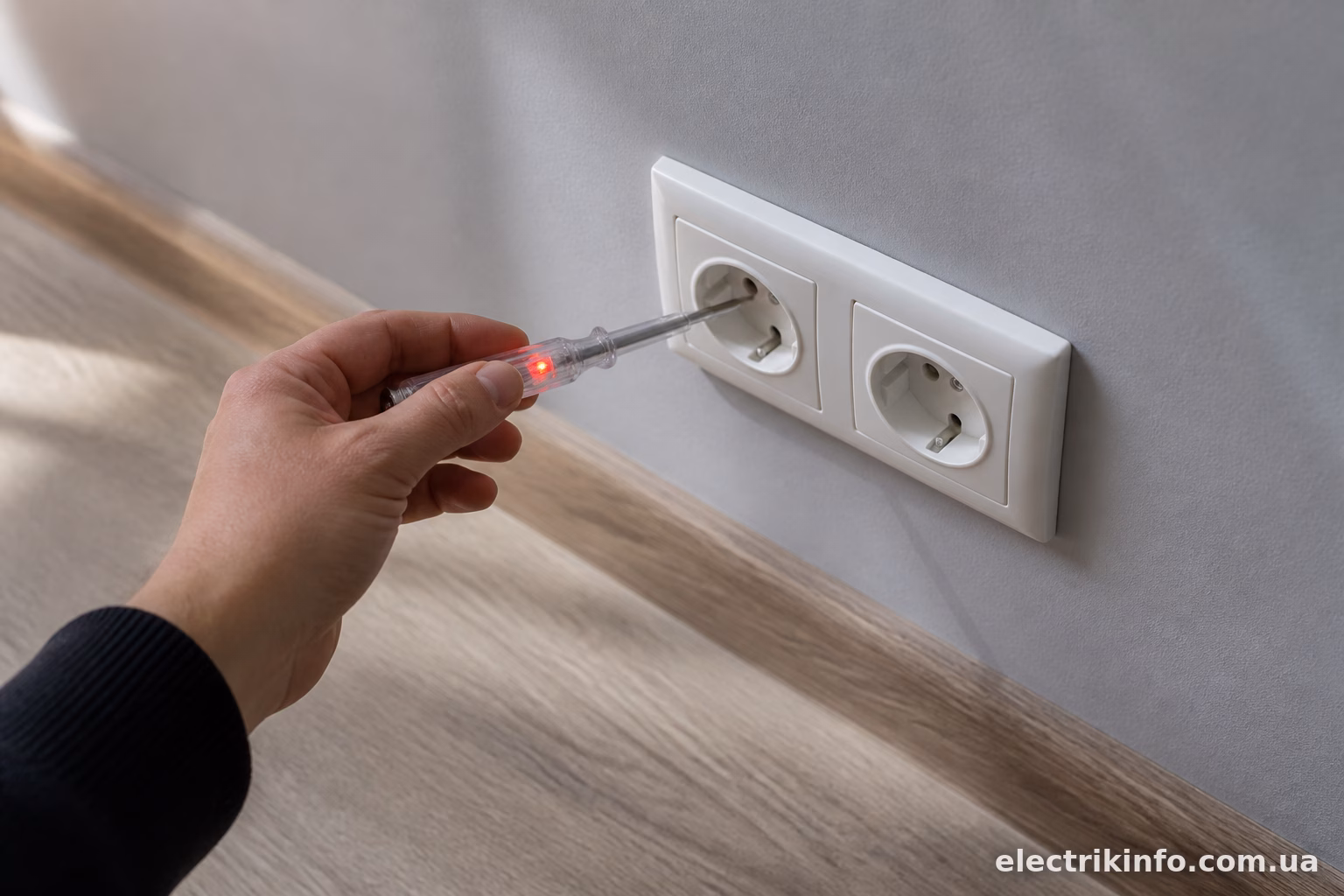

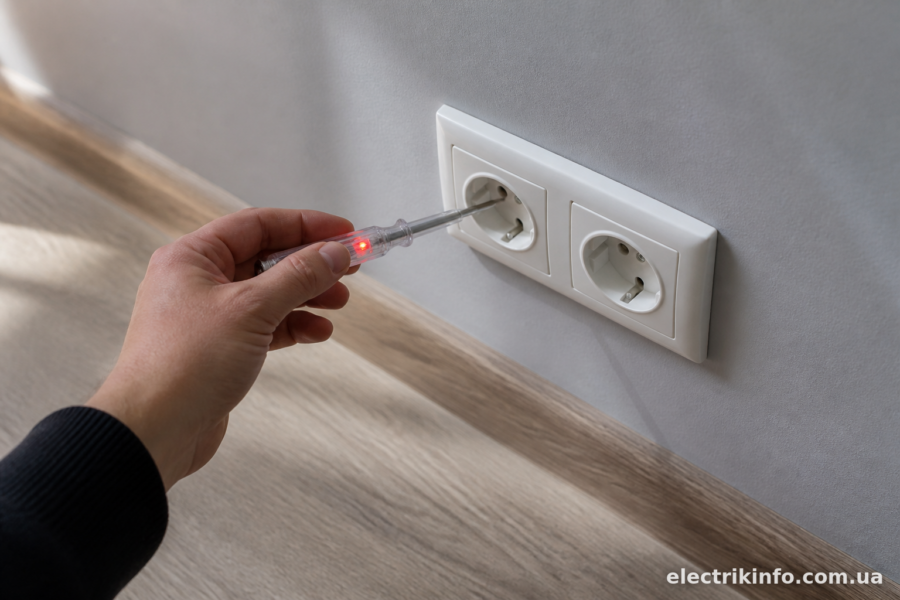

Як правильно перевірити розетку
Одна індикаторна викрутка тут не завжди дасть відповідь. Правильна діагностика виглядає так:
Спочатку перевірте фазу і нуль окремо індикатором — щоб зрозуміти загальну картину. Потім візьміть мультиметр і виміряйте напругу між фазним і нульовим контактом розетки без навантаження. Якщо бачите стабільні 220-230В — переходьте до наступного кроку.
Підключіть невелике навантаження — лампочку розжарювання на 40-60 Вт або будь-який простий побутовий прилад. Поки лампочка горить, знову виміряйте напругу мультиметром прямо на контактах розетки. Якщо напруга різко падає (наприклад, з 220В до 100В і нижче) — проблема в поганому контакті десь по лінії, і саме навантаження “виявляє” цю слабкість.
Якщо напруга тримається стабільно і під навантаженням — розетка справна, а проблема була саме в наведеній напрузі чи неправильному тлумаченні показань індикатора.
Що робити, якщо проблема підтвердилась
Якщо виявили обрив нуля — шукайте місце обриву послідовно: спочатку в самій розетці (буває, що просто відгвинтився контакт), потім у найближчій розподільній коробці, далі — у щитку. У багатьох старих будинках нуль обривається якраз у коробках через окислення алюмінієвих скруток.
Якщо причина в підгорілих контактах автомата — автомат краще замінити повністю. Ремонтувати контактну групу автоматичного вимикача економічно недоцільно і небезпечно: такі автомати вже втратили частину своєї здатності коректно спрацьовувати при перевантаженні чи короткому замиканні.
Якщо проблема в самій розетці — старій, розхитаній, з ослабленими контактами — заміна коштує копійки порівняно з ризиком підгоряння проводки чи навіть пожежі від поганого контакту під навантаженням.
Розподільні коробки з алюмінієвими скрутками варто переробити на нормальні клемні з’єднання — гвинтові клеми або спеціальні клеми для з’єднання алюмінію з міддю (типу Wago з відповідним маркуванням або гільзові з’єднання).
—
Ситуація “фаза є, а напруги немає” завжди має конкретну технічну причину, і в переважній більшості випадків це або обрив нуля, або погані контакти, або індикатор просто реагує на наведений потенціал, якого фізично недостатньо для роботи. Мультиметр і невелике тестове навантаження дають однозначну відповідь швидше, ніж будь-які здогадки. А відкладати ремонт такого дефекту не варто — рано чи пізно погане з’єднання призводить або до виходу з ладу техніки, або до локального перегріву проводки.
