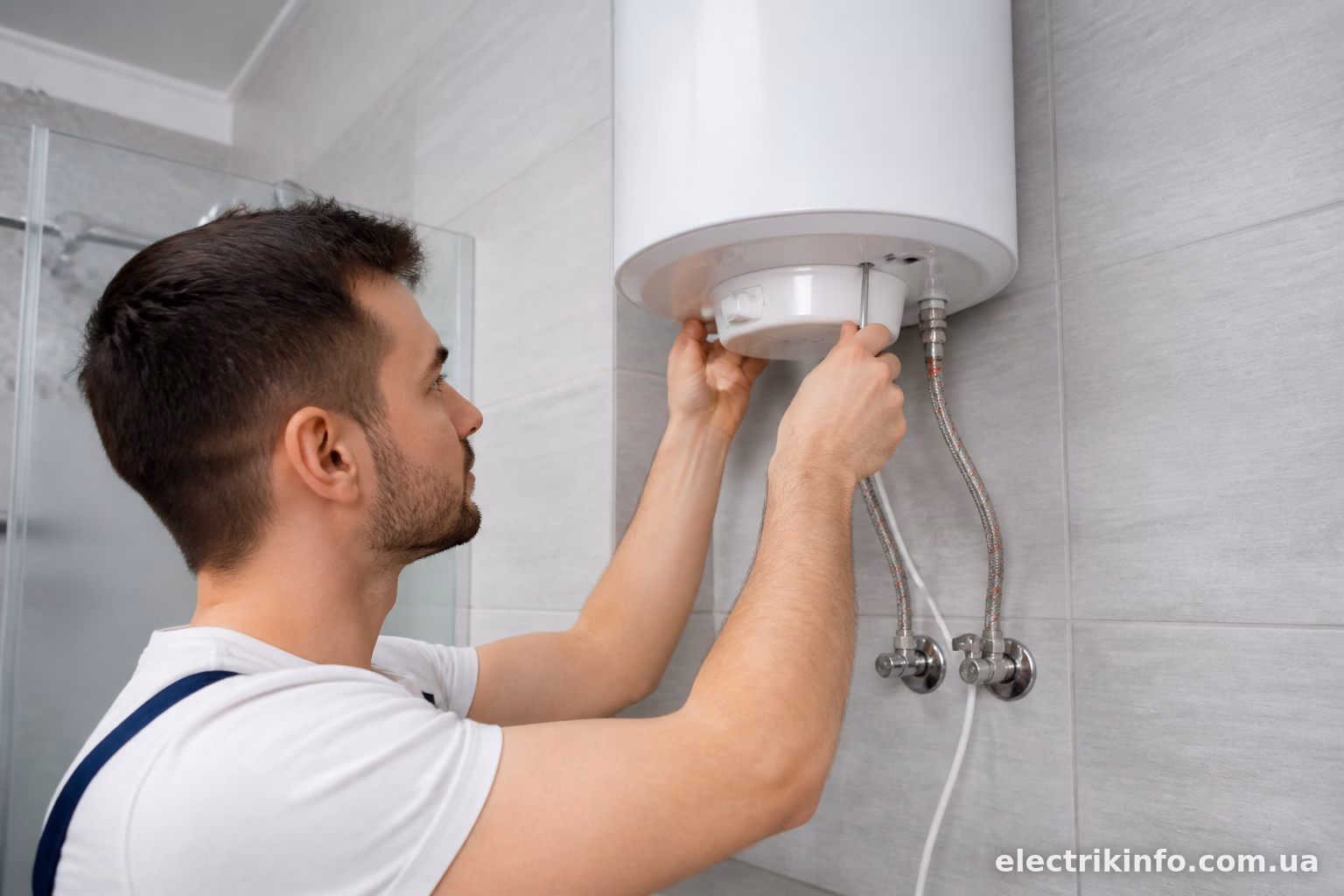

Як підключити бойлер до електромережі безпечно

Бойлер — це не чайник і не праска. Потужність у нього серйозна, зазвичай від 1,5 до 3 кВт, а працює він з водою в санвузлі, де вологість підвищена постійно. Тому підключати його абияк, через подовжувач чи стару розетку на кухні — це пряма дорога до пробоїв, ударів струмом або пожежі проводки. Розберемось, як зробити все правильно і без ризику.

Яка потужність у бойлера і що це означає для проводки

Перед тим як щось підключати, гляньте на шильдик бойлера — там завжди вказана потужність. Найпоширеніші варіанти: 1,5 кВт, 2 кВт, 2,5 кВт, рідше — 3 кВт для великих накопичувальних моделей на 100-150 літрів.

Це важливо, бо від потужності залежить, який струм піде через провід. Проста формула: I = P / U. Для бойлера 2 кВт при напрузі 220В маємо приблизно 9 А. Здається, небагато. Але якщо проводка стара, алюмінієва, з перетином 1,5 мм², вона таке навантаження може і не витягнути довго — особливо якщо в тій же лінії ще щось увімкнено.

Для бойлера потужністю до 2 кВт зазвичай достатньо мідного кабелю перетином 2,5 мм². Якщо модель потужніша, від 2,5 до 3,5 кВт — краще брати 4 мм², особливо якщо довжина траси до щита більше 15-20 метрів. Так, це трохи дорожче, зате провід не буде грітись і служитиме роками без нарікань.

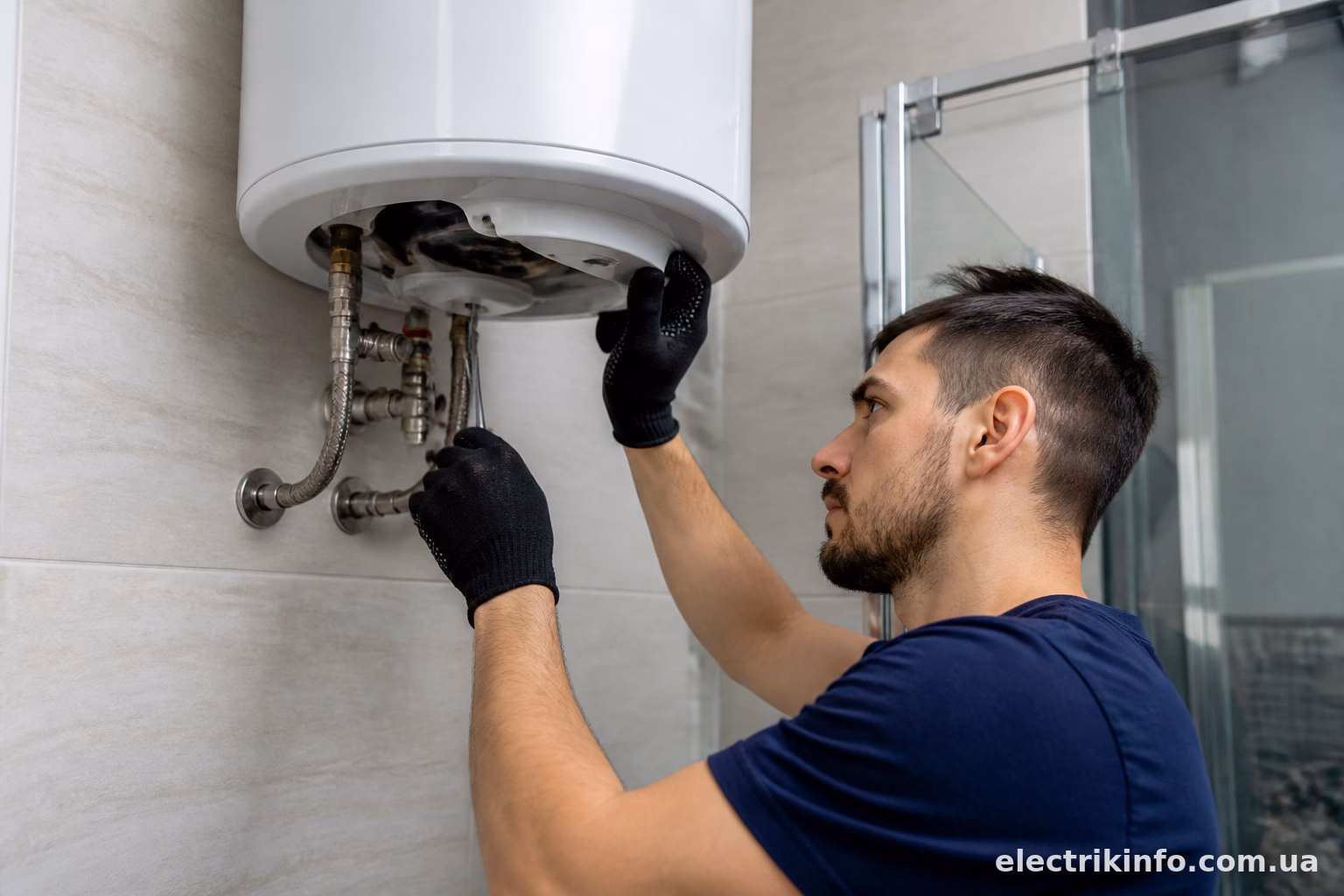

Окрема лінія — це не забаганка, а необхідність

Тут без варіантів: бойлер повинен мати свою окрему лінію від щита. Не ділити її з розетками у ванній, не підключати “заодно” зі стиральною машиною через один автомат. Причина проста — при одночасній роботі кількох потужних приладів навантаження на кабель і автомат зростає, і спрацьовування захисту (або перегрів) — це лише питання часу.

На практиці це виглядає так: від щита тягнеться окремий кабель ВВГнг 3х2,5 (або 3х4, залежно від потужності) прямо до місця встановлення бойлера. Три жили — фаза, нуль і земля. Так, земля обов’язкова, і про неї трохи нижче окремо.

УЗО і автомат — must have, без виключень

Ось цей пункт часто ігнорують, а даремно. Бойлер працює з водою, і будь-яке пошкодження ізоляції нагрівального елемента (ТЕНа) може призвести до того, що корпус приладу опиниться під напругою. Людина, яка торкнеться його мокрими руками, ризикує серйозно.

Тому схема захисту для бойлера виглядає так:

автоматичний вимикач на 16А (для потужності до 2,5-3 кВт) — захищає лінію від короткого замикання і перевантаження;
УЗО на 30 мА — саме той елемент, який відключить живлення при витоку струму на корпус чи землю, тобто фактично рятує від удару струмом;
або диференційний автомат (дифавтомат), який поєднує в собі обидві функції в одному корпусі — зручно, якщо місця в щиті обмаль.

Ставити тільки автомат без УЗО — груба помилка. Автомат реагує на перевантаження і коротке замикання, але не бачить витоку струму на землю. А саме витік — найчастіша причина ударів струмом від побутової техніки в вологих приміщеннях.

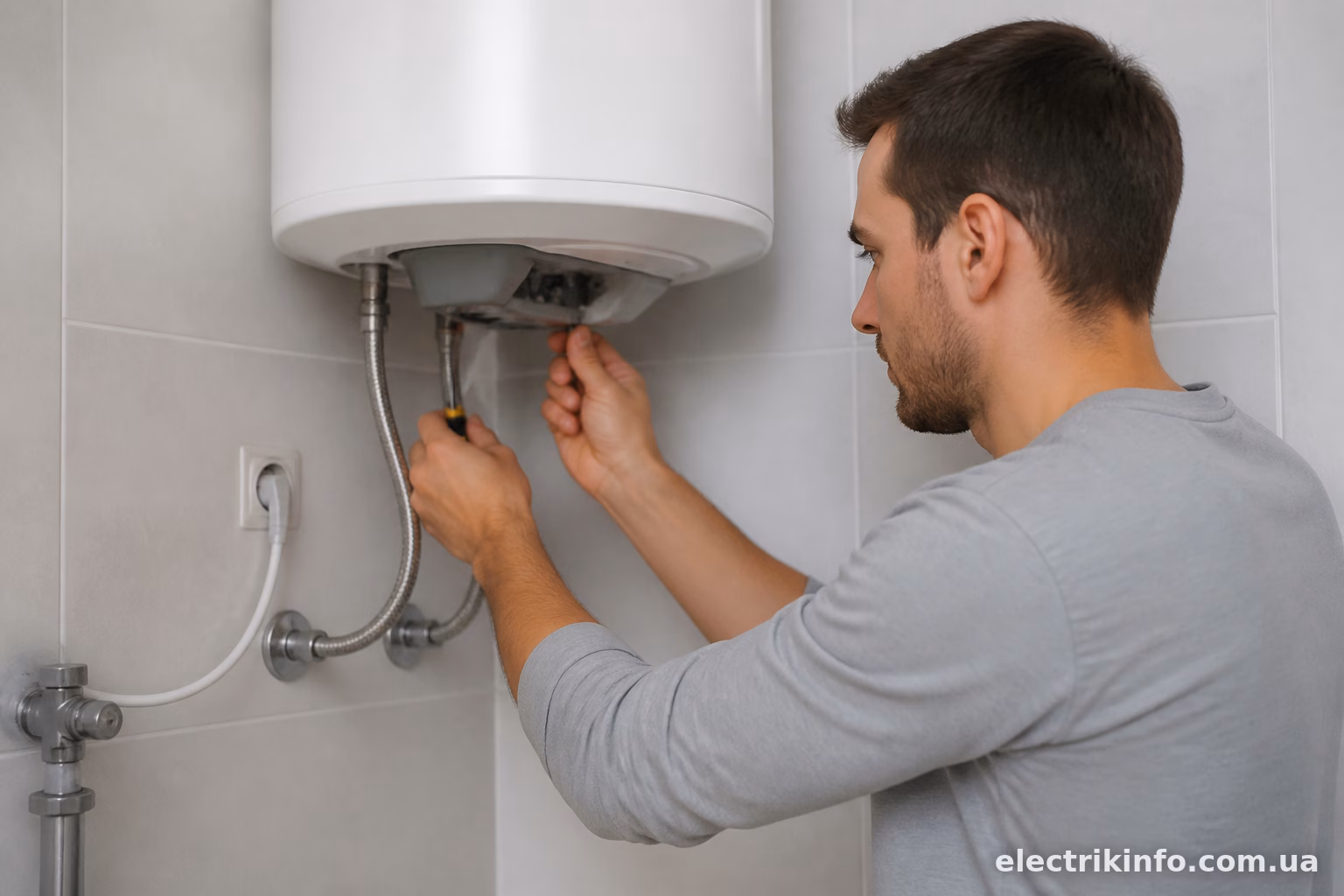

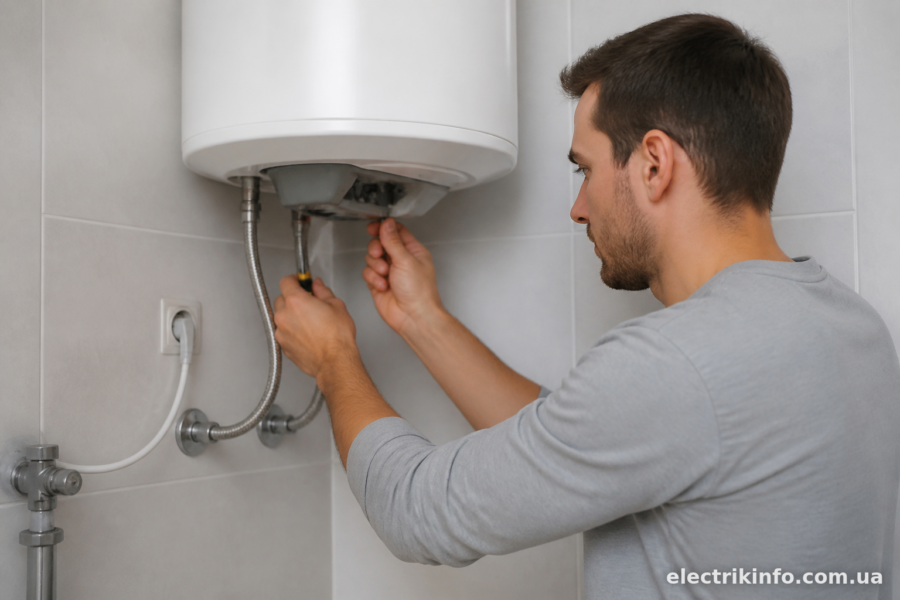

Заземлення — не для галочки

Якщо у вашому будинку стара система TN-C (без окремого захисного провідника, лише фаза і нуль), заземлити бойлер правильно буде складніше. У новобудовах і після капремонту зазвичай вже TN-C-S або TN-S, де є повноцінна PE-жила.

Що робити, якщо заземлення в квартирі немає взагалі? Варіантів кілька:

Найкращий — зробити повноцінне заземлення через щит будинку, якщо технічно це можливо (часто в багатоквартирних будинках стара мережа без цього просто не передбачає). Другий варіант — влаштувати заземлюючий контур самостійно, якщо йдеться про приватний будинок. Третій, найгірший, але поширений — покладатися лише на УЗО без заземлення. Це краще ніж нічого, УЗО все одно відключить лінію при витоку, але сама схема буде менш надійною.

Заземлюючий провідник підключається до окремого клемника на корпусі бойлера, зазвичай позначений значком землі або літерами PE. Пропускати цей крок не варто навіть “тимчасово” — часто це тимчасове розтягується на роки.

Розетка чи пряме підключення — що обрати

Тут два варіанти, і обидва робочі, якщо зроблені правильно.

Через розетку. Ставите спеціалізовану розетку з заземлюючим контактом, розраховану на струм не менше 16А, бажано з ступенем захисту IP44 (це стосується вологих приміщень типу ванної). Розетку монтуємо на відстані мінімум 60 см від душової кабіни чи ванни — це вимога ПУЕ щодо зон вологості. Штепсель бойлера вставляється в неї, і в разі потреби прилад легко відключити повністю для обслуговування.

Пряме підключення (без розетки). Кабель заводиться прямо в клемну коробку бойлера, минаючи розетку. Це трохи надійніше з точки зору контакту (немає перехідного опору штепсельного з’єднання), але менш зручно — щоб знеструмити бойлер, доведеться йти до щита і вимикати автомат.

Для більшості квартир розетка — практичніший варіант. Для приватних будинків, де бойлер потужний і працює постійно, часто обирають пряме підключення.

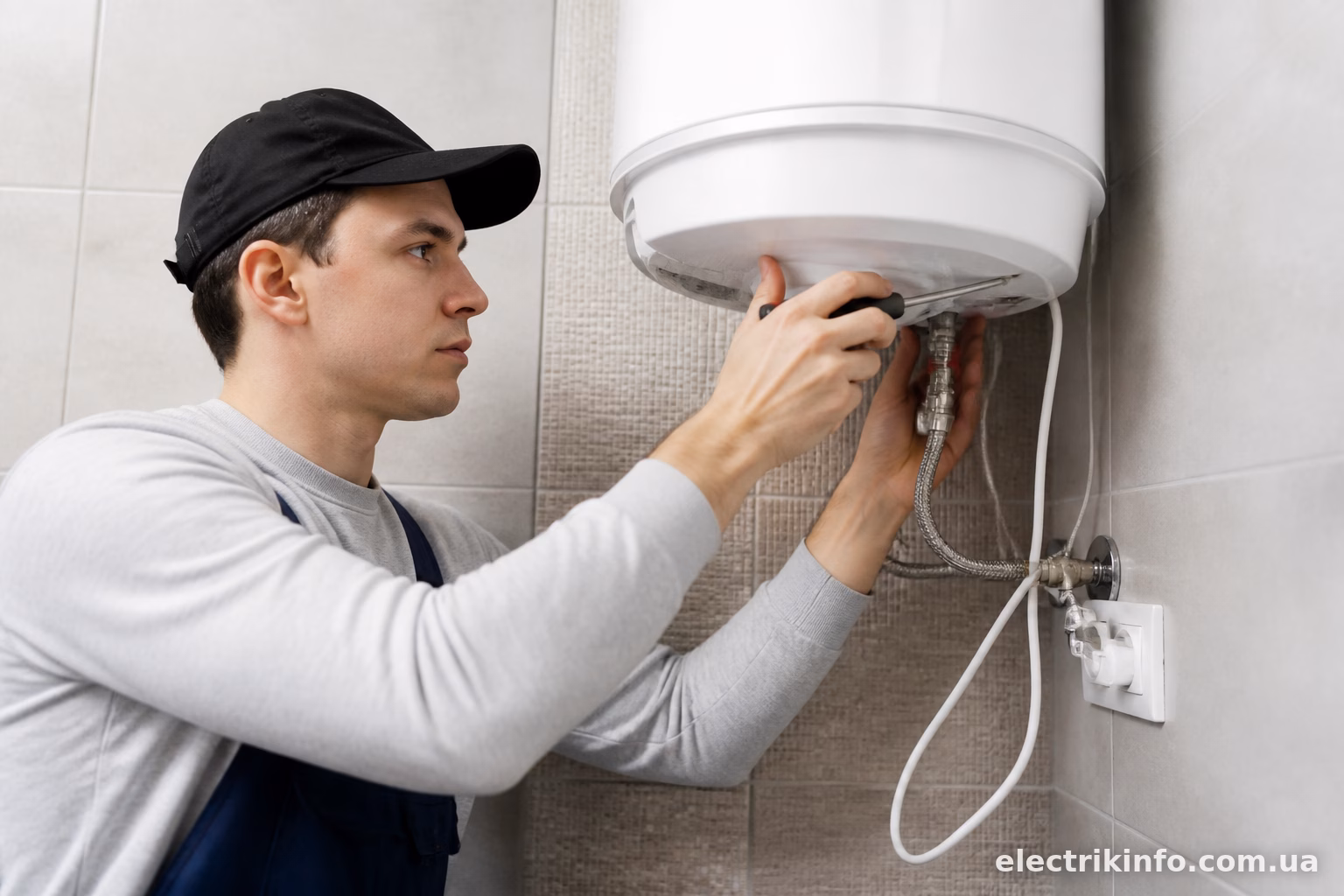

Типові помилки, які я бачив на практиці

Найчастіша історія — коли бойлер вішають “тимчасово” на подовжувач від розетки на кухні, а потім це тимчасове живе роками. Подовжувач не розрахований на таке навантаження, контакти грінуться, ізоляція деградує.

Друга поширена помилка — економія на перетині кабелю. Люди беруть провід 1,5 мм², бо він дешевший і залишився з ремонту, і тягнуть його на бойлер 2 кВт. Формально струм не перевищує допустиме значення миттєво, але кабель працює на межі, гріється при тривалій роботі, ізоляція старіє швидше.

Третя — відсутність УЗО. “Автомат же є, чого ще треба” — типова фраза, яку чуєш від людей, що самі тягнули проводку. А потім дивуються, чому вдарило струмом, коли торкнулись крана поруч з бойлером.

І ще один момент — неправильне заземлення, коли землю просто скручують з нулем “для галочки”. Це небезпечно ще більше, ніж відсутність заземлення взагалі, бо створює хибне відчуття захисту там, де його насправді немає.

Коли краще викликати електрика

Якщо у вас старий будинок з алюмінієвою проводкою, немає окремого заземлюючого контуру, або ви взагалі не впевнені, яка система заземлення в будинку — TN-C, TN-C-S чи TT, краще не експериментувати самостійно. Помилка тут коштує дорожче, ніж виклик спеціаліста.

Також варто звернутись до електрика, якщо потрібно тягнути нову лінію через кілька приміщень, штробити стіни або міняти автомати у загальному щитовому.

Підключення бойлера — процедура не з найскладніших, якщо є базове розуміння схеми: окрема лінія, кабель відповідного перетину, автомат плюс УЗО, обов’язкове заземлення. Пропускати будь-який з цих пунктів заради економії часу чи грошей — погана ідея, бо йдеться про прилад, який працює з водою і струмом одночасно. Краще один раз зробити правильно, ніж потім розбиратися з наслідками.
